【数字电路】设计计数器：采用与非门和74390设计一个模24的计数器

1.设计任务

       利用 74390 设计一个模 24 的计数器，观察 LED 灯的计数状态，用示波器同时观察 CP 和输出端最高位的波形，绘制波形图。

2.设计前知识

• 74390芯片（双2-5-10进制异步计数器）

       74390内部有两组计数器，每组计数器由一个二进制计数器与一个五进制计数器组成。 故每组计数器有CLKA、CLKB两个计数时钟输入， 整个芯片两组计数器总共有四个计数时钟输入。 二进制计数器的时钟输入为CLKA，输出为QA；五进制计数器的时钟输入为CLKB，输出为QD、QC、QB。（如左图）

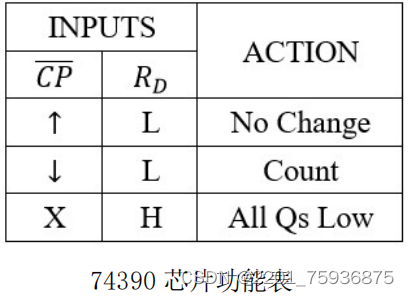

        当一个二进制/五进制计数器收到下降沿，并且前提是RD=0时，计数器就会计数。当完成模的计数时，把RD=1，清零。（如右图）

• 关于进制的实现

        当输入一个下降沿给CLKA时，二进制计数器计数，它只需要一位即可实现二进制，所以QA从0-1-0-1-0......不断变化。
