基于单片机出租车计价器原理图

**单片机设计介绍，基于单片机出租车计价器原理图

一 概要

  基于单片机的出租车计价器原理图主要包含了以下几个关键部分：

单片机核心控制模块：这是整个计价器的核心，通常采用STC89C52或其他类型的单片机。单片机负责收集和处理来自其他模块的信息，控制计价器的各项功能，如里程计算、费用计算、时间显示等。

里程测量模块：此模块通常利用霍尔传感器实现。当出租车行驶时，车轮的转动会带动磁铁与霍尔传感器之间的磁场变化，进而产生脉冲信号。单片机通过计算这些脉冲信号的数量，可以准确测量出租车的行驶里程。

计费模块：这个模块根据预设的单价和里程计算费用。单价信息存储在外部存储芯片中，以防止断电后数据丢失。计费模块还可以根据时间（白天或夜晚）调整价格，实现不同时段的差异化收费。

显示模块：一般采用LCD1602液晶显示屏，用于显示出租车行驶的里程、当前时间、费用等信息。当无乘客时，液晶显示屏可以显示时间；当有乘客时，则显示里程和费用等信息。

按键控制模块：包括调整时间、开始暂停计费、切换白天夜晚收费标准等功能键。司机可以通过这些按键方便地操作计价器，实现各项功能的切换和调整。

实时时钟模块：利用DS1302芯片实现实时时钟功能，确保计价器的时间准确无误。该芯片具有双电源特性，即使在断电情况下也能保持时间设置不变。

语音播报模块：采用WT588D语音芯片实现语音播报功能。预先录制好语音信息并存入芯片中，当行程结束时，计价器会自动调用相应的语音地址进行播报，告知乘客行驶里程和费用。

这些模块通过电路连接在一起，形成一个完整的出租车计价器系统。单片机通过控制各个模块的工作，实现计程计价、计时计价、白天/夜晚不同价格计价等功能，为出租车行业提供了便捷、准确的计费解决方案。

二、功能设计

1.自天起步价为10元，里程为3公里：起步里程之后单价为1.8元/公里：晚上（22:00-7：00）单价增加50%：
2.实时显示总金额与总里程，最大值分别为999.9元与99.9公里
3.可以进行起步价和每公里单价的设定；
4.显示乘车过程等待时间，车运动时停止计时，车停止时计时；途中等待超过10min开始收费，等待单价是0.1元/分钟，计入总价
中：
5.能够显示当前的系统时间；
6.选择传感器等器件；
7.语音播报数据信；
8.数据存储：设定的起步价、单价、总价、总里程

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

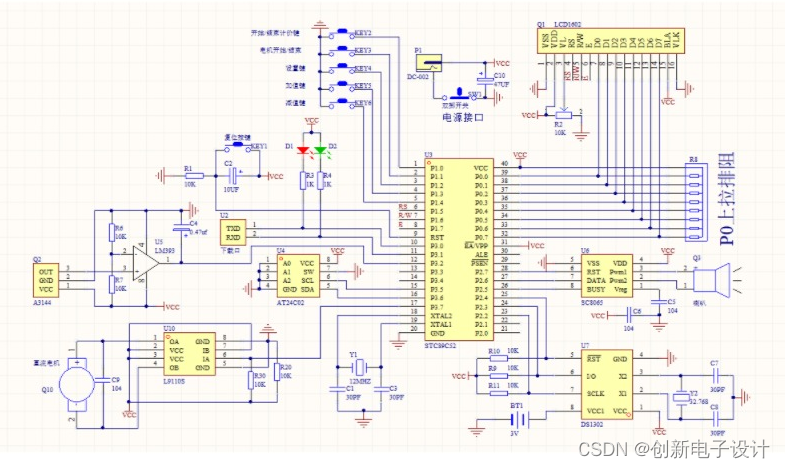

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

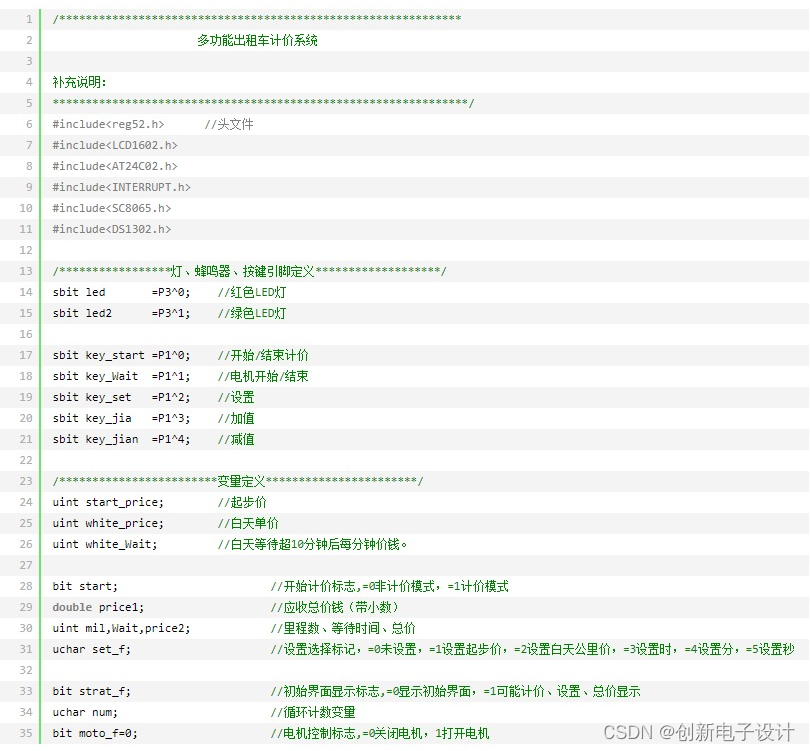

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
