基于数字电路八路抢答器仿真设计

**单片机设计介绍，基于数字电路八路抢答器仿真设计

一 概要

  基于数字电路的八路抢答器仿真设计概要主要包括以下几个方面：

一、设计目标

该八路抢答器仿真设计的目标是模拟并验证一个具有八路输入的数字电路抢答器系统。该系统能够准确、快速地检测并显示最先按下抢答按钮的选手编号，确保竞赛或活动的公平性和效率。

二、功能需求

八路输入：系统应支持八个选手同时参与抢答，每个选手对应一个输入端口。
优先判断：当多个选手同时按下抢答按钮时，系统应能够判断并显示最先按下按钮的选手编号。
编码与显示：系统应对抢答信号进行编码，并通过数码管或显示屏显示选手编号。
控制功能：系统应具备一个控制开关，用于启动和结束抢答环节，以及在抢答过程中进行必要的控制操作。
三、数字电路设计

输入电路设计：使用八个按钮作为八路输入，每个按钮连接到一个数字电路输入端。
优先编码电路：设计一个优先编码器，用于检测并判断最先按下按钮的输入信号。优先编码器应能够处理多个同时输入的信号，并输出最先到达信号的编码。
锁存与显示电路：设计锁存器用于存储最先抢答的选手编号，并通过译码器将编码转换为数码管或显示屏可识别的信号，实现选手编号的显示。
控制电路：设计一个控制电路，用于接收控制开关的信号，并根据信号控制抢答环节的启动、结束以及必要的控制操作。
四、仿真软件与过程

仿真软件选择：选用适合数字电路仿真的软件，如Multisim、Proteus等。
搭建仿真电路：在仿真软件中搭建与数字电路设计相对应的仿真电路，包括输入电路、优先编码电路、锁存与显示电路以及控制电路等。
设置仿真参数：根据设计需求，设置仿真参数，如输入信号的波形、频率等。
运行仿真并观察结果：启动仿真，观察并记录仿真结果，包括抢答信号的检测、编码输出、选手编号的显示以及控制操作的效果等。
五、优化与改进

根据仿真结果，对数字电路的设计进行优化和改进，以提高抢答器的性能和稳定性。例如，优化优先编码电路的设计，提高判断速度和准确性；改进显示电路的设计，增强显示效果和可读性；优化控制电路的设计，简化操作过程并提高用户体验等。

综上所述，基于数字电路的八路抢答器仿真设计是一个涉及多个方面的综合性任务。通过合理的数字电路设计和仿真过程，可以实现对抢答器系统的模拟和验证，为实际制作和应用提供有力的支持和保障。

二、功能设计

抢答器同时供8名选手或8个代表队比塞，分别用8个按钮1-8表示，该抢答器总分为四大模块，分别为抢答倒计时模块、选手按键模块，
答题倒计时模块和计分模块。当主持人按下抢答倒计时功能键时，抢答器进入20秒的倒计时，且最后三秒会有提示音，到零会自动停止。
如果选手按键会显示其或其代表队的代号，并立即进入答题倒计时模块，倒计时10秒。当选手答完题，主持人会根据其答题对错（答对加
一分，答错不得分）在有八个计分器的模块进行加分。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

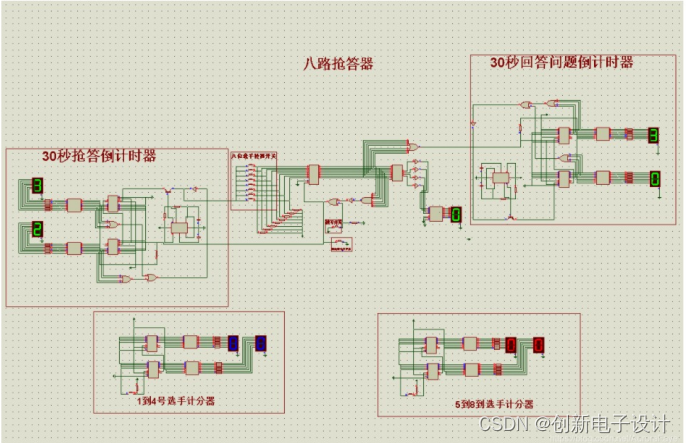

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————
