**单片机设计介绍，基于单片机的电加热炉温度控制系统设计

文章目录

一概要
二、功能设计
三、软件设计
原理图

五、程序
六、文章目录

一概要

基于单片机的电加热炉温度控制系统设计是一个涉及硬件和软件设计的综合性项目。其目标是通过单片机实现对电加热炉温度的精确控制，以满足不同应用场景的需求。以下是对该设计的概要介绍：

一、系统概述

电加热炉温度控制系统主要由传感器、单片机、执行机构和人机界面组成。传感器实时检测电加热炉内部的温度变化，并将数据反馈给单片机。单片机根据预设的温度值和当前温度值，通过控制算法计算出控制量，并输出控制信号给执行机构。执行机构根据控制信号调节电加热炉的加热功率，从而实现对炉温的精确控制。人机界面则用于显示电加热炉的实时温度、设定温度以及工作状态等信息，方便用户进行操作和监控。

二、硬件设计

单片机选型：选用性能稳定、功耗低、具有足够IO端口和扩展能力的单片机，如AT89C51或AT89S52等。
温度传感器：选用精度高、响应速度快的温度传感器，如热电偶或热敏电阻等，以实时检测炉内温度，并将温度信号转换为电信号输出给单片机。
执行机构：根据控制信号调节炉内的加热功率，常见的执行机构包括可控硅、继电器或电机等。
显示模块：采用液晶显示屏或LED数码管等显示设备，实时显示炉内温度、设定温度以及工作状态等信息。
三、软件设计

数据采集与处理：通过单片机实时读取温度传感器的输出信号，并进行必要的滤波和去噪处理，以提高温度数据的准确性。
控制算法：根据当前温度与目标温度之间的偏差，采用合适的控制算法（如PID算法）计算出控制量，并输出给执行机构。
人机交互界面设计：实现用户与系统的交互，包括设定目标温度值、实时温度显示以及报警提示等功能。
四、系统优势与应用

精确控制：通过单片机和温度传感器的配合，可以实现对电加热炉温度的精确控制，满足不同工艺需求。
高效节能：根据实际需要调节加热功率，避免能源浪费，提高加热效率。
易于维护：系统的硬件和软件设计相对简单，便于后期的维护和升级。
该系统可广泛应用于需要精确控制温度的工业加热领域，如金属冶炼、陶瓷烧制、玻璃制造等。通过基于单片机的电加热炉温度控制系统设计，可以实现对电加热炉温度的精确控制，提高产品质量和生产效率，同时降低能耗和成本。

二、功能设计

基于单片机的电加热炉温度控制，采用热电偶传感器，使用pid算法，可以对目标温度进行设置，按键控制加减目标温度设置，220V供电，然后
光电解耦，放大电路，最终实现基于单片机的电加热炉温度控制。

三、软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

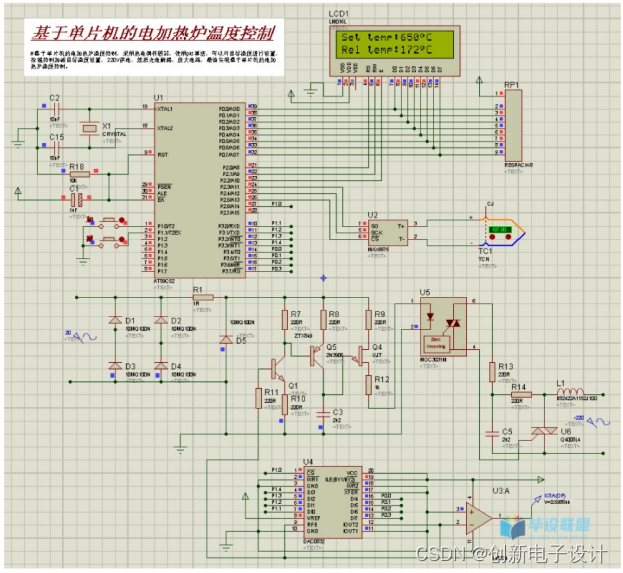

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

在这里插入图片描述

五、程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。
在这里插入图片描述

————————————————

在这里插入图片描述

六、文章目录

摘要 I
Abstract II
引言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致谢 25
