基于单片机多机通讯仓库测温报警系统设计

**单片机设计介绍，基于单片机多机通讯仓库测温报警系统设计

一 概要

  基于单片机多机通讯的仓库测温报警系统设计，主要实现仓库内温度的实时监测和异常报警功能。以下是该系统的概要设计：

一、系统概述

该系统主要由多个单片机测温节点、中央处理单元以及报警装置组成。每个测温节点负责实时监测仓库内特定区域的温度，并将温度数据通过多机通讯的方式传输到中央处理单元。中央处理单元则负责接收并处理来自各个测温节点的温度数据，一旦发现温度异常，就会触发报警装置进行报警。

二、单片机测温节点设计

单片机测温节点是系统的核心部分之一。它采用单片机作为控制核心，并结合温度传感器（如DS18B20）进行温度测量。温度传感器将采集到的温度数据转换为数字信号，并传输给单片机进行处理。单片机通过编程实现温度数据的读取、处理和传输功能。此外，为了确保数据的准确性和可靠性，系统还采用了滤波算法对数据进行处理。

三、多机通讯设计

多机通讯是实现各个测温节点与中央处理单元之间数据传输的关键。它采用特定的通信协议，确保数据在传输过程中的准确性和稳定性。当测温节点检测到温度超过预设阈值时，会将相关信息发送给中央处理单元，中央处理单元进一步判断是否需要触发报警装置。

四、中央处理单元设计

中央处理单元是整个系统的控制中心，它负责接收来自各个测温节点的温度数据，并进行实时分析和处理。中央处理单元还具备强大的数据处理能力，可以根据预设的温度阈值，判断是否需要触发报警装置。

五、报警装置设计

报警装置在接收到中央处理单元的指令后，会立即启动报警程序，通过声音、灯光等方式提醒相关人员注意。报警装置的设计应确保在任何情况下都能稳定可靠地工作，以便及时发现并处理温度异常问题。

六、系统特点与优势

该系统具有以下特点和优势：

实时监测：能够实时监测仓库内各个区域的温度，确保及时发现温度异常问题。
精准测量：采用高精度的温度传感器和数据处理算法，确保温度数据的准确性和可靠性。
多机通讯：通过多机通讯技术，实现测温节点与中央处理单元之间的快速、稳定的数据传输。
智能化报警：一旦检测到温度异常，系统会自动触发报警装置，提醒相关人员及时处理。
七、应用前景

该系统可广泛应用于各类仓库、物流中心、冷链运输等场景，对于保障货物安全、提高管理效率具有重要意义。随着物联网技术的不断发展，该系统的应用前景将更加广阔。

总之，基于单片机多机通讯的仓库测温报警系统设计是一个集硬件设计、软件编程和通讯技术于一体的综合性项目。通过合理的设计和实施，可以实现仓库温度的实时监测和异常报警功能，为货物安全和管理效率提供有力保障。

二、功能设计

文件夹内包含工程文件，可直接运行或者二次开发；

此设计可作为毕业设计和课程设计资料，包含原理图、程序代码（嵌入式类设计）、软件资料等等，非常完善；

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

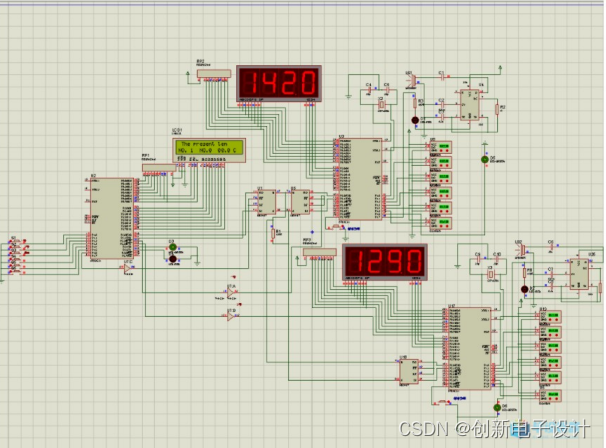

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
