基于单片机智能温室控制系统设计

**单片机设计介绍，基于单片机智能温室控制系统设计

一 概要

  基于单片机智能温室控制系统设计概要如下：

一、系统概述

该系统利用单片机作为核心控制器，结合传感器模块、执行机构模块和通信模块，实现对温室内部环境的智能控制。通过实时监测温室内的温度、湿度、光照强度等环境参数，并根据预设的控制策略自动调节温室环境，以满足植物生长的需求。系统旨在提高农作物的产量和品质，减少人工干预，降低生产成本。

二、硬件设计

传感器模块：包括温度传感器、湿度传感器、光照传感器等，用于实时采集温室内的环境参数，并将数据转换为单片机能够处理的信号。
单片机控制模块：作为系统的核心控制器，负责接收传感器数据，进行逻辑判断和处理，并根据预设的控制策略发送控制命令给执行机构。
执行机构模块：包括加热设备、通风设备、灌溉设备等，用于根据单片机的控制命令调节温室内的环境参数。
通信模块：用于将传感器数据和控制命令传输给远程监控中心或用户终端，实现远程监控和控制功能。
三、软件设计

数据采集与处理：单片机通过传感器模块实时采集温室内的环境参数，并进行处理和分析。根据预设的阈值和算法，对温室内的环境进行评估和预测。
控制策略设置：系统支持用户自定义控制策略，根据不同的温室类型和植物品种进行个性化的设置。通过预设的控制策略，系统能够自动调节温室内的环境参数，以满足植物生长的需求。
用户界面设计：设计友好的用户界面，方便用户查看温室内的环境情况、控制设备的运行状态以及进行参数设置和操作。
数据存储与传输：将实时数据和历史数据存储于适当的存储介质中，以便后续分析和使用。同时，通过通信模块将数据传输给远程监控中心或用户终端，实现远程监控和控制功能。
四、系统特点

智能化：系统能够实时监测温室内的环境参数，并根据预设的控制策略自动调节温室环境，无需人工干预。
精准控制：系统采用高精度传感器和先进的控制算法，能够实现对温室内部环境的精准控制，提高农作物的产量和品质。
可扩展性：系统采用模块化设计，支持多种传感器和执行机构的扩展，可根据实际需求进行定制和扩展。
远程监控与控制：系统支持远程监控和控制功能，用户可以通过移动设备或电脑实时查看温室内的环境情况，并进行远程控制操作。
五、应用前景

基于单片机智能温室控制系统具有广阔的应用前景。随着农业现代化的发展，越来越多的温室大棚需要实现智能化控制。该系统能够实现对温室内部环境的精准控制，提高农作物的产量和品质，减少人工干预，降低生产成本。同时，该系统还支持远程监控和控制功能，方便用户进行远程管理。因此，基于单片机智能温室控制系统将成为未来温室大棚控制的重要发展方向。

二、功能设计

功能，通过实时检环填温度和湿度数值，通过设定温度自标值，如果环境温度高于自标值则执行降温机构，如果低于自标值则热行加热装
置，从而实现温室的温度控制。当湿度高于目标值，则进行干燥机构，如果低于目标值，则执行加湿装置，同时有多个LED进行展示当前状态。按
键可以设定其自标范围值

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

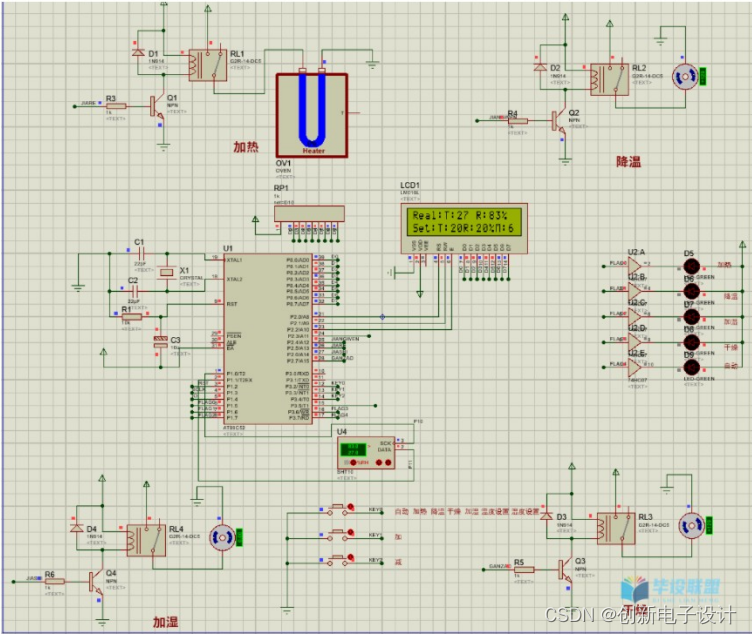

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
