**单片机设计介绍,基于51单片机的智能遥控晾衣架设计
一 概要
基于51单片机的智能遥控晾衣架设计概要如下:
一、设计背景与目标
随着智能家居的普及,人们对于家庭生活的便利性和智能化需求日益增加。晾衣架作为日常生活中不可或缺的一部分,其智能化改造显得尤为重要。基于51单片机的智能遥控晾衣架设计旨在通过单片机控制实现晾衣架的智能化、自动化操作,提高晾衣的效率和便捷性。
二、系统组成
51单片机控制模块:作为整个系统的核心,负责接收传感器信号、处理控制逻辑、驱动晾衣架动作,并实现与其他模块的通信。
传感器模块:包括温湿度传感器、雨滴传感器、光线传感器等,用于实时监测环境参数,并将数据传递给单片机。
电机驱动模块:根据单片机的控制信号,驱动晾衣架电机运行,实现晾衣架的升降、伸缩等动作。
遥控模块:通过无线遥控器或手机APP等方式,实现对晾衣架的远程控制。
显示模块:通过LCD显示屏或LED指示灯等方式,显示晾衣架的工作状态、环境参数等信息。
三、工作原理
系统初始化:系统上电后,单片机进行初始化操作,设置初始参数、检测各模块状态等。
传感器数据采集:温湿度传感器、雨滴传感器、光线传感器等实时监测环境参数,并将数据传递给单片机。
控制逻辑处理:单片机根据预设的控制算法和当前的环境参数,计算出需要执行的动作,如晾衣架的升降、伸缩等。
电机驱动:单片机通过电机驱动模块控制晾衣架电机的运行,实现晾衣架的相应动作。
遥控操作:用户可通过无线遥控器或手机APP等方式,向单片机发送控制指令,实现晾衣架的远程控制。
显示反馈:通过显示模块显示晾衣架的工作状态、环境参数等信息,方便用户了解系统运行情况。
四、设计特点
智能化程度高:通过传感器实时监测环境参数,根据环境参数自动调节晾衣架的工作状态,实现智能化控制。
遥控便捷:用户可通过无线遥控器或手机APP等方式实现对晾衣架的远程控制,方便快捷。
节能环保:通过智能控制晾衣架的工作状态,避免不必要的能源消耗,节能环保。
稳定性好:采用51单片机作为核心控制器,系统稳定性高,可靠性好。
五、应用前景
基于51单片机的智能遥控晾衣架设计具有较高的实用价值和广泛的应用前景。它可以应用于家庭、学校、酒店等场所的晾衣需求中,提高晾衣的效率和便捷性。同时,随着智能家居技术的不断发展,该设计还可以进一步与其他智能家居设备进行联动,实现更加智能化的家庭生活体验。
二、功能设计
单片机+最小系统+无线收发模块+编码解码模块+电机模块+限位开关模块+数码管显示模块+湿度检测模块+光敏检测模块+继电器驱动模块+蜂鸣器模块+LED指示灯模块+按键模块
主要功能实现:
1.电机的转动是通过继电器控制的,可见负载的广泛性。实际应用中继电器可以接其他负载;
2.开机初始时为智能模式,通过光敏自动识别光线强弱(白天或夜晚),采用DHT11温湿度传感器检测空气的湿度,数码管显示湿度值,当湿度小于80%时,电机会相应的白天伸出或夜晚收回衣架,碰触相应的限位行程开关,停止转动。如果外面的湿度达到80%以上时,即使是白天衣架也会自动收回。实际应用中行程开关安装在晾衣架的上下限位处,当晾衣架上升或下降到极限时,会碰触行程开关(设计中只是模拟,需要用手碰触),行程开关会给单片机信号,从而防止过卷,安全无误;
3.当按下遥控板上的切换按键,实现智能模式与手动模式的切换。手动模式按一下伸出或收回键电机相应的转动,再按一下停止,晾衣架到限位即手动碰触行程开关会停止转动。
设计思路
设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;
调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;
比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;
软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。
三、 软件设计
本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。
————————————————
仿真实现

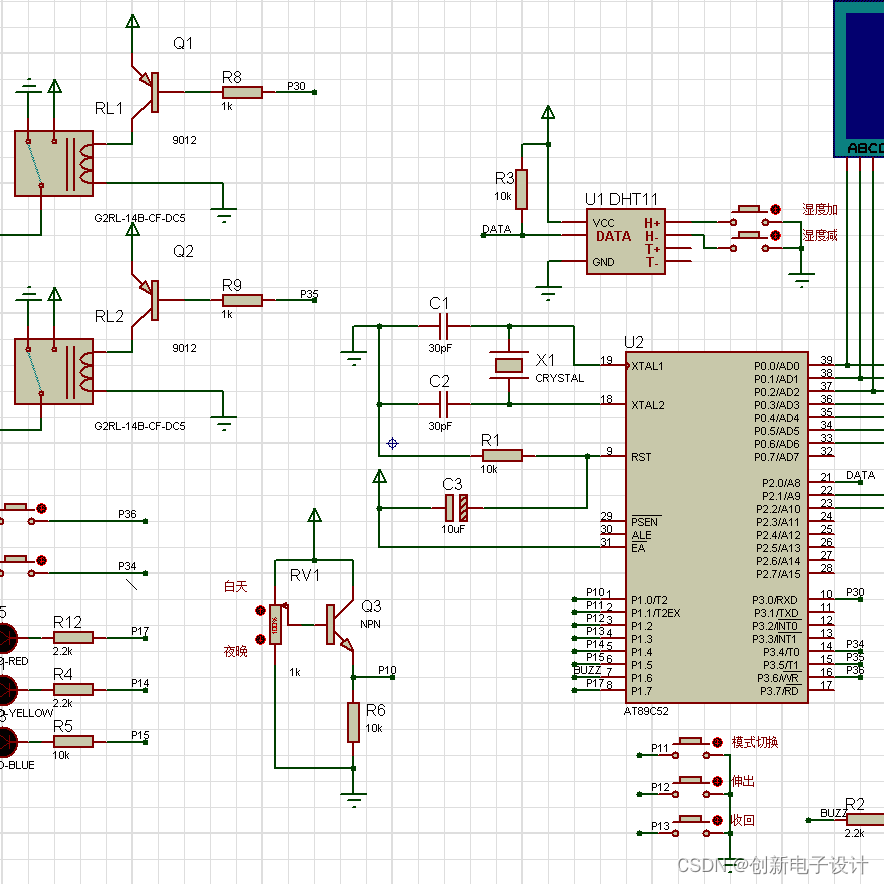

本设计利用protues8.7软件实现仿真设计,具体如图。
Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————
原理图
五、 程序
本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
————————————————
六、 文章目录
目 录
摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
