**单片机设计介绍,基于51单片机智能车流量检测车量统计系统设计
一 概要
基于51单片机智能车流量检测车量统计系统设计概要如下:
一、系统概述
本系统是基于51单片机设计的智能车流量检测与车量统计系统。该系统通过单片机控制,结合传感器技术和数据处理算法,实现对道路上车流量的实时检测与统计,为交通管理部门提供准确、可靠的数据支持。
二、系统组成
硬件组成:
51单片机核心控制器:采用STC89C52/51、AT89C52/51、AT89S52/51等型号的单片机,负责整个系统的数据处理和控制。
红外避障传感器:用于检测道路上的车辆,实现车流量的实时计数。
显示模块:如LCD1602液晶显示屏,用于显示当前车流量统计结果。
按键模块:用于设置和修改系统参数,如清空计数等。
电源模块:为整个系统提供稳定的电源供应。
软件组成:
系统初始化程序:在系统启动时,对单片机进行初始化设置,包括IO口的配置、传感器模块的初始化等。
数据采集程序:通过红外避障传感器实时采集道路上的车辆信息,并将信息传输给单片机。
数据处理程序:单片机接收到传感器信息后,进行数据处理和计算,得出当前车流量统计结果。
控制输出程序:根据数据处理结果,控制显示模块显示当前车流量统计结果,并通过按键模块响应用户的操作。
三、系统功能
实时检测:系统能够实时检测道路上的车辆信息,包括车辆数量、行驶速度等。
车量统计:系统能够自动统计经过的车辆数量,并实时显示在显示模块上。
参数设置:用户可以通过按键模块设置和修改系统参数,如清空计数等。
稳定性强:系统采用单片机控制,稳定性高,抗干扰能力强,能够在各种环境下正常工作。
四、设计要点
传感器选型:红外避障传感器具有检测距离远、灵敏度高、抗干扰能力强等优点,适合用于本系统的车辆检测。
算法优化:在数据处理过程中,需要采用合适的算法对数据进行处理和计算,以提高系统的准确性和稳定性。
电源管理:系统需要稳定的电源供应,因此需要设计合理的电源管理电路,以确保系统在各种环境下都能正常工作。
五、总结
基于51单片机的智能车流量检测车量统计系统通过单片机控制、传感器技术和数据处理算法的结合,实现了对道路上车流量的实时检测与统计。该系统具有实时性强、准确性高、稳定性好等优点,为交通管理部门提供了有力的数据支持。
二、功能设计
本系统采用AT89S52作为中央处理单元来采集光电传感器采集车辆类型数据,并计算大小中等车辆的数量,实现实时显示的功能。将当前路段的信息可以通过串口传输给控制中心、控制中心可以通过一线传回来的数据进行分析、实施交通管制。显示模块采用LCD1602来实时显示当前路段运行的状态,系统还设有输入键盘,可以实现手动控制发送数据。
车流量检测系统功能特点:
光电检测功能:能实现对进出路段的车辆进行数据采集。
状态显示:能够显示当前路段的车流量情况。

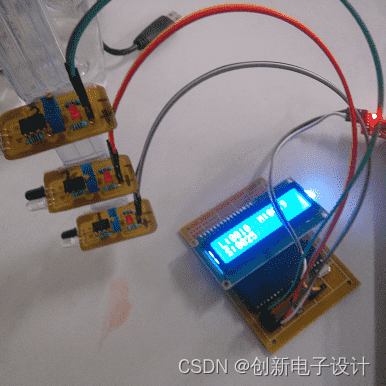

区分车辆大小:通过三个高低不同的光电对管,对过往车辆的车型大小进行检测并计数。
车流量检测系统是由微处理器单片机、电源模块、复位模块、光电传感模块及显示模块组成。
设计思路
设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;
调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;
比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;
软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。
三、 软件设计
本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。
————————————————
仿真实现
本设计利用protues8.7软件实现仿真设计,具体如图。
Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————
原理图
五、 程序
本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
————————————————
六、 文章目录
目 录
摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
