**单片机设计介绍，基于51单片机的电子时钟、计时器示设计

文章目录

一 概要

  基于51单片机的电子时钟和计时器设计概要如下：

一、电子时钟设计概要

  1. 设计目标
    利用51单片机为核心控制元件，设计一个简易的数字时钟。
    系统应实现年、月、日、周日、时、分、秒的计时功能。
    具有时间校准等功能，便于用户调整时间。
  2. 硬件组成
    核心控制器：采用51单片机（如AT89C51或STC89C51等）。
    显示模块：采用数码管或其他显示设备，直观显示时间信息。
    时钟模块：使用DS1302等时钟芯片，提供准确的时间源。
    电源模块：为系统提供稳定的电源供应。
  3. 软件设计
    编写程序实现时间的读取、处理和显示。
    设计时钟校准程序，允许用户通过按键等方式调整时间。
    编写中断服务程序，确保时间的准确更新。
  4. 功能特点
    精确计时：采用DS1302等高精度时钟芯片，确保时间的准确性。
    显示直观：采用数码管或其他显示设备，方便用户读取时间信息。
    功能多样：除了基本的计时功能外，还具有时间校准等功能。
    成本低廉：采用51单片机等低成本元件，降低系统成本。
    二、计时器设计概要
  5. 设计目标
    利用51单片机为核心控制元件，设计一个计时器系统。
    系统应实现定时的开始、暂停、继续和复位等功能。
    定时时间到达后应能触发相应的报警或提示。
  6. 硬件组成
    核心控制器：采用51单片机（如AT89C51或STC89C51等）。
    显示模块：采用数码管或其他显示设备，显示定时时间。
    按键模块：用于用户控制定时的开始、暂停、继续和复位等操作。
    报警模块：定时时间到达后触发报警或提示，如蜂鸣器、LED灯等。
    电源模块：为系统提供稳定的电源供应。
  7. 软件设计
    编写程序实现定时的开始、暂停、继续和复位等功能。
    设计中断服务程序，确保定时时间的准确控制。
    编写报警程序，实现定时时间到达后的报警或提示功能。
  8. 功能特点
    灵活控制：通过按键模块实现定时的灵活控制。
    准确计时：采用51单片机精确控制定时时间。
    多种报警方式：可根据需要选择不同的报警方式，如蜂鸣器、LED灯等。
    简单易用：操作界面简便易用，满足基本计时需求。
    综上所述，基于51单片机的电子时钟和计时器设计具有各自独特的功能特点和优势，可广泛应用于各种需要精确计时的场合。

二、功能设计

基于51单片机的电子时钟、计时器示设计，功能如protues仿真图所示，资料包含protues仿真工程、程序和软件资料等。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

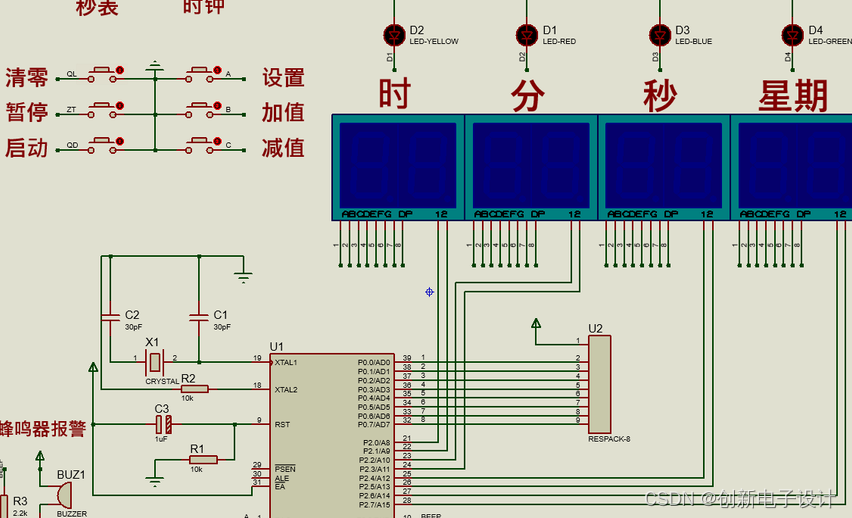

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

在这里插入图片描述

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。
在这里插入图片描述

————————————————

在这里插入图片描述

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
