基于单片机电池电量检测系统电路设计

**单片机设计介绍，基于单片机电池电量检测系统电路设计

一 概要

  基于单片机电池电量检测系统电路设计概要如下：

一、系统概述

本系统旨在通过单片机技术实现对电池电量的精确检测。通过实时监测电池的电压、电流以及温度等关键指标，进而评估电池的电量状态和性能。此外，该系统还可以提供充放电管理的依据，以保障供电系统的稳定性和可靠性。

二、硬件设计

单片机选择与电路设计
选用性能稳定、功能强大的单片机作为系统的核心控制器，如STC89C52或AT89S52等。
设计单片机的外围电路，包括电源电路、复位电路和时钟电路，确保单片机能够稳定工作。
传感器模块设计
根据电池检测的需求，选择适合的传感器，如电压传感器、电流传感器和温度传感器。
设计传感器与单片机之间的接口电路，确保数据的准确传输。
数据采集与处理模块
数据采集模块负责从传感器获取实时数据，并将其转换为单片机能够处理的数字信号。
数据处理模块对接收到的数据进行处理和分析，以评估电池的电量状态和性能。
显示模块设计
选用合适的显示屏，如LCD或LED显示屏，用于实时显示电池的电压、电流、温度以及电量等参数。
三、软件设计

配置单片机的ADC模块
根据选用的单片机型号，进行ADC模块的配置，包括参考电压的选择、分辨率的设置等。
初始化输入输出
设置输入通道和输出口的初始化状态。
读取ADC值
通过单片机的ADC模块，读取电压分压电路输出的模拟电压值。
转换电压数值
将读取到的模拟电压值通过一定的算法转换为实际电压值。
储存电压数值
将转换后的电压数值记录到储存元件中，可以选择定时记录或者按键触发记录。
显示电压数值
通过显示器件，将电压数值显示给用户。
四、功能特点

实时监测：系统能够实时监测电池的电压、电流和温度等关键指标。
精确评估：通过数据处理模块，系统能够精确评估电池的电量状态和性能。
充放电管理：系统提供充放电管理的依据，有助于保障供电系统的稳定性和可靠性。
直观显示：通过显示屏，用户可以直观地了解电池的电量和状态信息。
五、总结

基于单片机电池电量检测系统电路设计，通过硬件和软件的配合，实现了对电池电量的精确检测和评估。该系统不仅提高了电池使用的安全性和可靠性，还为用户提供了直观、便捷的电量监测和管理手段。

二、功能设计

本系统以STC89C51单片机作为主控芯片，结合模数转换电路、数码管显示电路、串口通信电路以实现电池电量检测并通过串口通信与PC端的上位机进行数据通讯显示功能。16位高精度ADC芯片ADS7825构成A/D转换电路，对电池两端的电压进行采集处理；MAX3232芯片构成串口通信电路，实现RS232电平的转换。

功能：1.检测电池电压、电量

2.数码管显示电压、电量

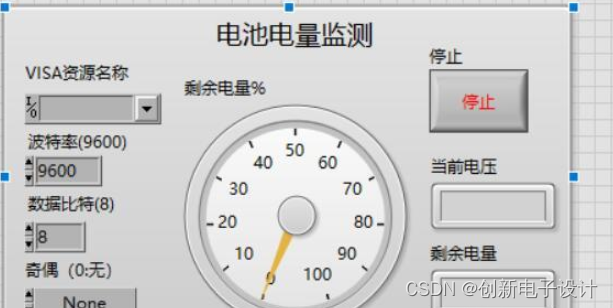

3.通过串口将检测的电压与电量数据发送至PC端的上位机记录显示

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

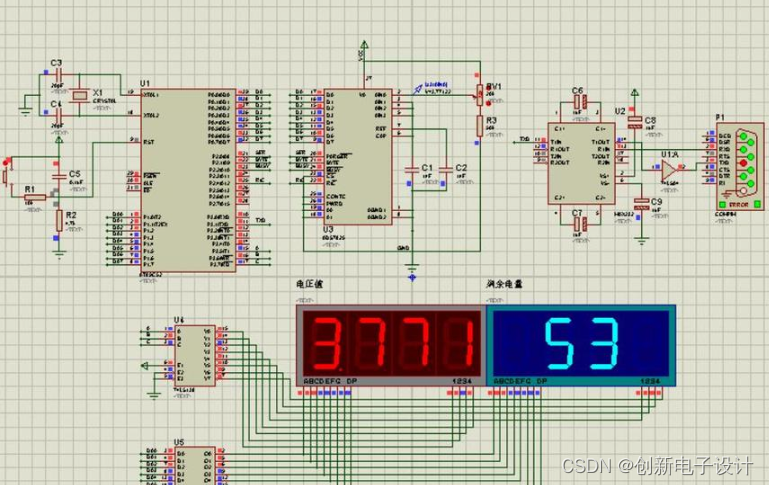

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
