基于单片机老人生理监控系统设计

**单片机设计介绍，基于单片机老人生理监控系统设计

一 概要

  基于单片机老人生理监控系统设计概要

一、系统概述

本系统旨在通过单片机技术实现对老人日常生理参数的实时监控，包括心率、血压、体温等关键指标。通过传感器采集数据，单片机进行数据处理和分析，并可将数据通过无线通信方式发送给医护人员或家属，以便及时了解老人的健康状况，为可能发生的健康问题提供及时的预警和干预。

二、系统组成

单片机控制模块：作为系统的核心，负责接收传感器数据，进行数据处理和分析，控制无线通信模块的发送，以及与其他功能模块进行通信。
生理参数传感器模块：包括心率传感器、血压传感器、温度传感器等，用于实时采集老人的生理参数数据，并将数据传输给单片机控制模块。
无线通信模块：将单片机处理后的数据发送给医护人员或家属，实现远程监控和数据共享。常见的无线通信方式包括Wi-Fi、蓝牙、ZigBee等，具体选择应根据实际需求和环境条件确定。
显示模块：可选配液晶显示屏或其他显示设备，用于在本地实时显示老人的生理参数数据，方便老人或家属直接查看。
报警模块：当检测到老人的生理参数异常时，触发报警模块，通过声音、灯光或其他方式发出警报，以提醒医护人员或家属及时关注和处理。
电源模块：为整个系统提供稳定的电力供应，确保系统的正常运行。
三、功能特点

实时监控：通过传感器实时采集老人的生理参数数据，确保数据的及时性和准确性。
数据处理与分析：单片机对采集到的数据进行处理和分析，可以设定阈值，当数据超过或低于阈值时触发报警。
无线通信：实现数据的远程传输和共享，方便医护人员或家属随时了解老人的健康状况。
报警提示：当检测到异常数据时，及时发出警报，提醒相关人员及时处理。
用户友好：界面简洁明了，操作方便，老人或家属可轻松上手。
四、设计步骤

需求分析：明确系统需要监控的生理参数、数据传输方式、报警方式等要求。
选型与设计：根据需求选择合适的单片机型号、传感器型号、无线通信模块等，并设计相应的电路和连接线路。
编写软件程序：编写单片机控制程序，实现数据的采集、处理、分析和传输功能，以及报警提示等功能。
调试与测试：完成硬件搭建和软件编程后，进行系统的调试和测试，确保系统的稳定性和准确性。
实际应用与改进：将系统应用于实际环境中，根据使用反馈进行改进和优化，提高系统的实用性和用户满意度。
通过以上设计概要，可以清晰地了解基于单片机老人生理监控系统的组成、功能特点以及设计步骤，为实际开发提供指导。

二、功能设计

该系统实时监测老人是否跌倒，是否周围有火以及心率情况。

1、如果烟雾传感器检测到烟雾超标，则GSM向特定手机发送：Smoke！

2、如果ADXL345检测到老人跌倒了，则GSM向特定手机发送：Fall！同时蜂鸣器报警，如果老人没跌倒，则蜂鸣器不报警。如果老人没有跌倒，而是弯腰等等，这属于误报警，则老人可以自己用按键取消键取消警报。

3、如果心率传感器检测到老人心率高于120，则GSM向特定手机发送：High Heart！

4、如果温度超过38度，则GSM向特定手机发送：has a cold！

5、烟雾传感器电路+温度传感器电路+加速度传感器+心率传感器电路+SIM800A_GSM模块电路+电源电路组成。

6、注意本设计一次上电上述情况每个只能触发一次上报短信，不会连续发送。

7、短信处理过程有GSM信号灯指示。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

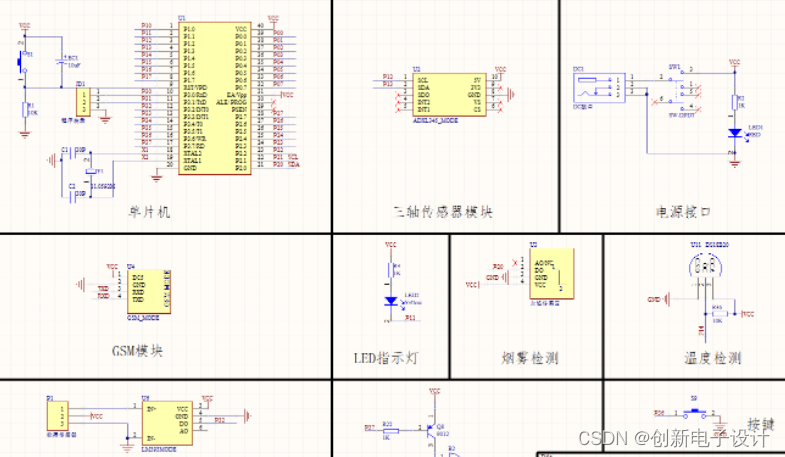

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————
