基于单片机智能电饭锅温度控制系统

**单片机设计介绍，基于单片机智能电饭锅温度控制系统

一 概要

  基于单片机智能电饭锅温度控制系统概要如下：

一、系统概述

该系统是一个利用单片机为核心控制单元的智能电饭锅温度控制系统。通过集成温度传感器、显示电路、控制算法以及加热元件控制模块等组件，实现对电饭锅内部温度的实时监测与精确控制，从而提供高效、节能、安全的烹饪体验。

二、系统组成

单片机核心控制模块：作为系统的核心，单片机负责接收用户设置的参数，如目标温度、烹饪模式等，并根据温度传感器的实时数据，通过预设的控制算法计算出加热元件的功率大小，从而控制电饭锅的加热过程。
温度传感器：实时监测电饭锅内部的温度，并将温度数据发送给单片机。传感器具有高精度的测量范围（如-55～+125℃）和测量精度（如0.0625℃），确保温度数据的准确性和可靠性。
显示电路：采用LED数码管动态驱动显示，用于显示当前温度、烹饪时间、模式等信息，方便用户了解电饭锅的工作状态。
加热元件控制模块：根据单片机的指令，控制加热元件的开关和功率大小，从而实现对电饭锅内部温度的调节。
三、工作原理

用户通过输入模块设置目标温度和烹饪模式等参数。
单片机接收用户设置的参数，并根据当前温度和目标温度之间的差值，计算出需要加热的功率大小。
单片机通过加热元件控制模块控制加热元件的开关和功率大小，使电饭锅内部温度逐渐接近目标温度。
温度传感器实时监测电饭锅内部的温度，并将温度数据发送给单片机。
单片机根据接收到的温度数据，不断调整加热元件的功率大小，以保持电饭锅内部温度的稳定。
当温度达到目标温度后，单片机控制加热元件停止加热，并进入保温模式，以保持食物的温度和口感。
四、系统特点

精确控制：采用单片机作为控制中心，实现对电饭锅温度的精确控制，提高烹饪效果。
高可靠性：使用高性能的温度传感器和单片机，确保系统的稳定性和可靠性。
节能高效：通过精确控制加热元件的功率大小，实现节能高效的烹饪过程。
人性化设计：采用LED数码管动态驱动显示，提供直观、清晰的显示界面，方便用户了解电饭锅的工作状态。
五、总结

基于单片机智能电饭锅温度控制系统通过集成高性能的传感器、单片机和加热元件控制模块等组件，实现了对电饭锅内部温度的实时监测与精确控制。该系统具有精确控制、高可靠性、节能高效和人性化设计等特点，能够为用户提供高效、节能、安全的烹饪体验。

二、功能设计

1、通过DS18B20温度传感器实时检测温度，通过按键可以设置温度的上下限，如果当前温度低于设置的温度下限，则继电器闭合，如果当前温度超过设置的温度上限，则继电器断开。

2、LCD1602液晶实时显示当前温度和温度的阈值。

3、继电器可以外接热得快灯加热负载。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

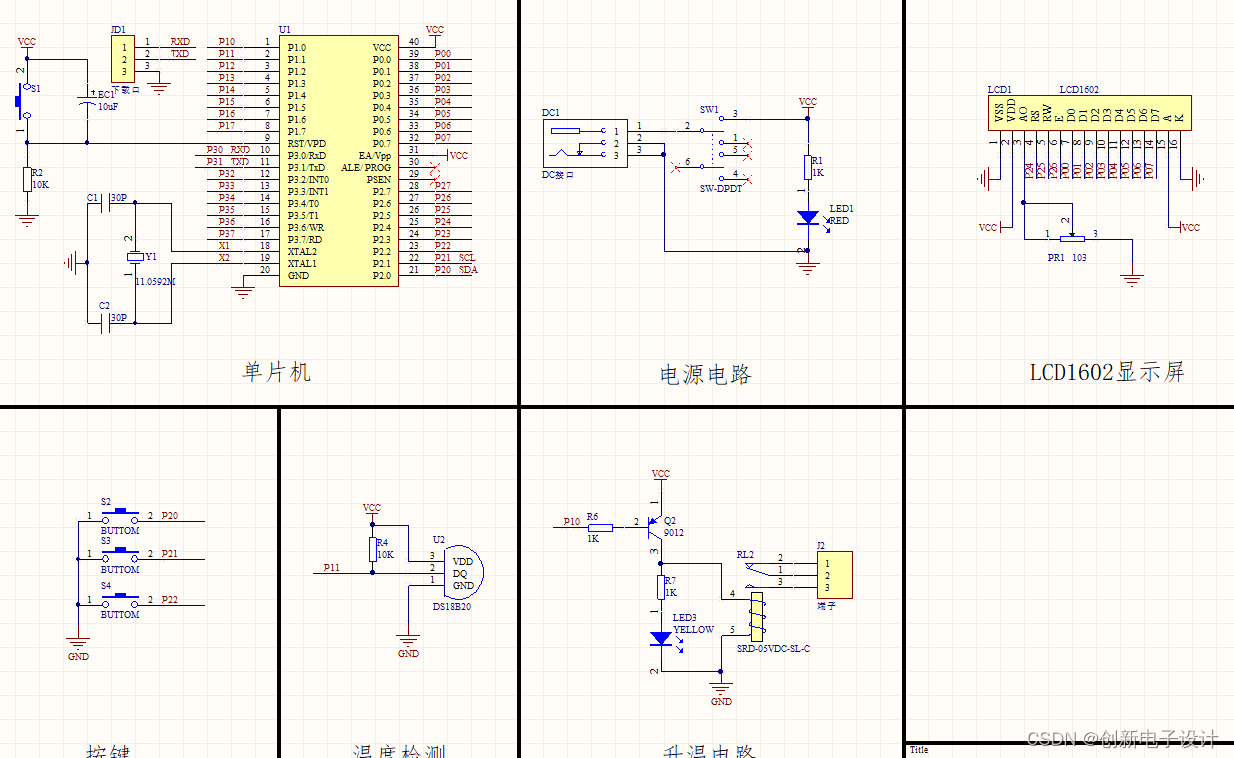

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
