基于单片机倒数计时器99秒控制设计

**单片机设计介绍，基于单片机倒数计时器99秒控制设计

一 概要

  

基于单片机倒数计时器99秒控制设计概要可以归纳如下：

一、设计背景与目标
设计背景：

倒计时器广泛应用于各种需要精确计时的场合，如比赛计时、烹饪计时、实验计时等。
单片机作为一种集成度高、功能强大的微控制器，是实现精确计时的理想选择。
设计目标：

设计一个基于单片机的倒数计时器，实现从99秒开始递减至0秒的精确计时功能。
二、系统组成

1. 核心控制模块
   单片机：选用合适的单片机型号，如AT89C51、STC89C52等，作为系统的核心控制器。单片机负责接收和处理各种输入信号，控制各个模块的工作，并实现精确的计时逻辑。
2. 显示模块
   显示设备：采用LED数码管或液晶显示屏等显示设备，用于实时显示剩余时间。根据单片机的IO端口配置和显示需求，确定合适的显示模块类型和连接方式。
3. 按键模块
   按键电路：设计必要的按键电路，用于启动、停止和重置倒数计时器。按键信号通过单片机的IO端口输入，实现用户与系统的交互。
4. 电源模块
   电源电路：为整个系统提供稳定的工作电压，确保单片机和显示模块的正常运行。
   三、设计原理与实现
5. 初始化设置
   在系统启动时，对单片机进行初始化设置，包括IO端口配置、定时器初始值设置等。
6. 计时控制逻辑
   定时器设置：利用单片机的定时器功能，设置初始值为99秒（或相应的定时器计数值）。
   计时逻辑：编写程序实现每秒更新一次剩余时间的逻辑。单片机通过内部定时器或外部中断实现精确的计时，并在每秒钟结束时更新显示模块上的剩余时间。
   中断处理：当计时到达0秒时，单片机触发中断处理函数，执行相应的操作（如停止计时、发出声光提示等）。
7. 显示控制逻辑
   编写程序控制显示模块实时更新显示内容，确保显示内容与实际剩余时间一致。
8. 按键处理逻辑
   编写程序检测按键输入，根据用户操作执行相应的控制指令。例如：
   当用户按下启动按键时，单片机开始倒数计时。
   当用户按下停止按键时，单片机暂停计时。
   当用户按下重置按键时，单片机将剩余时间重置为99秒。
   四、软件设计
   编程语言：采用C语言等高级编程语言进行程序设计，因为C语言在单片机设计中具有编译与运行方便、调试简单、可移植性高等优点。
   开发环境：使用Keil等集成开发环境进行程序设计、编译和调试。
   仿真测试：利用Proteus等仿真软件进行电路仿真和程序调试，确保系统功能的正确性和稳定性。
   五、系统调试与测试
   硬件调试：检查硬件电路的连接是否正确，确保各模块能够正常工作。
   软件调试：通过仿真测试和实际运行测试，验证程序逻辑的正确性和计时的准确性。
   系统测试：在实际应用场景中进行系统测试，评估系统的稳定性和可靠性。
   六、总结与展望
   基于单片机的倒数计时器99秒控制设计实现了精确的倒数计时功能，具有广泛的应用前景。
   未来可以根据需求进行扩展和定制，如增加更多的控制功能、改变计时范围等。
   通过以上设计概要，可以清晰地了解基于单片机倒数计时器99秒控制的设计思路、系统组成、实现原理及调试测试方法。

二、功能设计

功能：实现99秒倒计时功能

资料：仿真和程序资料

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

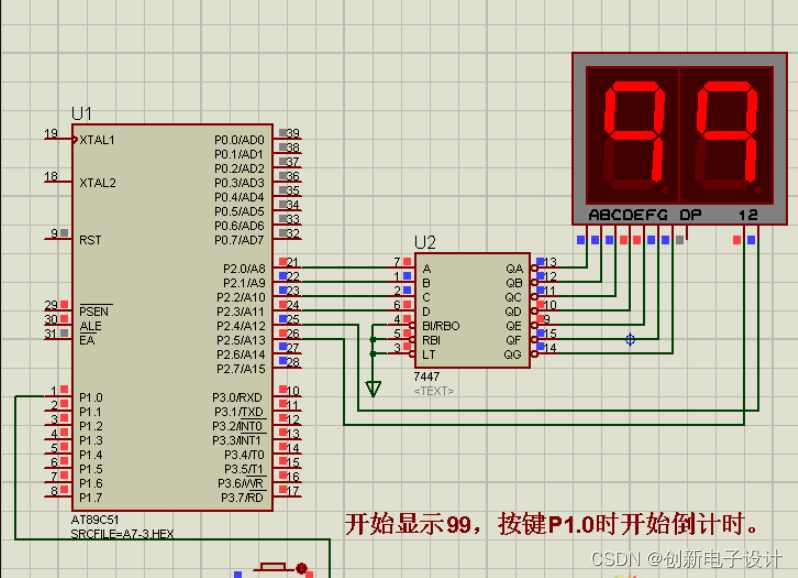

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
