高压水石材切割机设计

摘 要

本次设计课题为高压水石材切割机，是一种较为新颖的石材切割设备。高压水石材切割机是近三十年来产生的新型设备。目前设备整体技术较为成熟，能够完成精度要求较高的各种切割任务。
高压水石材切割机是利用超高压水流进行切割任务的设备，能够完成精度较高的切割任务。相对于传统的石材切割设备，高压水石材切割机由于利用水流进行切割，是冷态切割，能够在切割过程中不产生热效应，切割材料不产生形变，切割面较为光滑等特点，而且相对于其他的切割设备，由于高压水石材切割机是利用水介质进行工作，在切割过程中不会产生其他物质，是一种较为环保的石材切割设备。
本次设计主要围绕高压水石材切割设备设计，通过对高压水石材切割机的理论计算，来确定其尺寸大小，并通过UG进行三维模型建立，对建立的三维模型图进行检验，避免零部件干涉等问题，经检验合格后，将设计合理的模型图输出成二维工程图。最终，根据设计的模型图来制作实物原理模型。

关键词：高压水； 切割； 传动； 结构；三维建模

1 设计方案

1.1 设计产品用途和特点

本次设计的高压水石材切割机主要用于：
（1）各种石料的切割。
（2）各种用于建筑行业的原材料生产。
（3）用于装饰行业的石材拼花切割。
（4）复合材料、防弹材料等特殊材料的一次成形切割加工。
（5）玻璃、陶瓷等高纯度材料的生产。
本次设计的高压水石材切割机的主要工作特点：
（1）结构简单合理、运行成本低。
（2）运行平稳、节能。
（3）设备运行安全性。
（4）可切割各种软硬石材或陶瓷。
（5）工作噪声低

2 产品结构设计

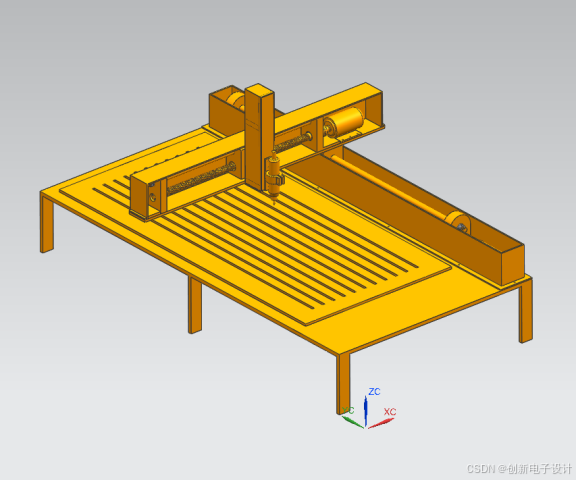

本次设计主要就高压水石材的机械部分做主要研究对象，对于高压水石材切割机的控制系统不做分析。本次重点解决对象为高压水石材切割机的进给运动，高压水系统整体采取成熟的设备总成。本次高压水石材切割板机设计的重点结构主要有5部分构成，它们分别是机体底座、横向进给系统、纵向进给系统、升降进给系统、工作台。如图1-1所示.

2.1 机体底座

机体底座是位于整体最下方的一个装置，是安装整体结构的一个机台，作为底座，要求其要能够通过调整使整体的加工平台处于水平位置，结构要求稳定、可靠。

2.2 横向进给系统

横向进给系统为整机的主运动系统之一，主要负责水刀系统在工作台上的横向移动，其相关稳定性将会直接导致高压水石材切割机的加工精度，要尽可能保证横向进给系统的结构稳定性。

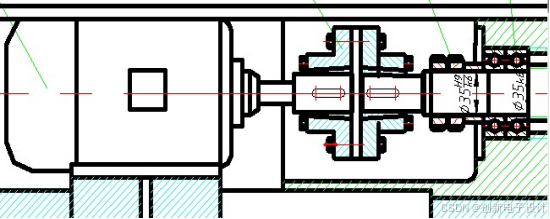

图3.1横向传动系统图

2.3 纵向进给系统

纵向进给系统也是整机的主运动系统之一，主要负责水刀系统在工作台上的纵向移动，其整体和横向进给系统大致相同，两者为高压水石材切割机在运行时最主要的运动系统，也需要对其的平稳性格外注意。

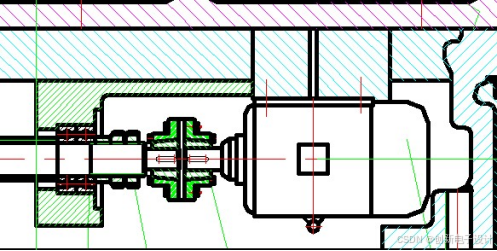

                        图3.2纵向传动系统图

2.4 升降进给系统

升降进给系统安装有水刀喷头，主要是用于调节水刀喷头的位置高低的，是整体的主运动之一，垂直升降系统要与工作台处于处置状态，垂直升降系统的安装精度也会影响整体的加工精度[15]。

图3.3升降系统简图

3 传动结构设计

3.1 进给系统设计

本次设计的高压水石材切割机的进给系统均采用滚珠丝杠螺母副来实现的。滚珠丝杠是将回转运动转为直线运动，或者将直线运动转为回转运动的一种机构。
最初的时候人们并不常用滚珠丝杠作为传动，主要是受限于当时的加工条件以及材料等因素，随着时间的发展，人类工业的进步也日新月异，解决了滚珠丝杠应用中的种种弊端，到了近年来，滚珠丝杠已经成为机械上最常用的传动元件。
滚珠丝杠螺母副的优点：
（1）滚珠丝杠螺母副整体的传动效率高，摩擦损失较小。传动装置的传动效率为0.92-0.96，要比普通的丝杠高3-5倍。
（2）滚珠丝杠螺母副丝杠的刚度好，定位精度高。
（3）运动平稳，无爬行现象，传动精度高。
（4）磨损很小，使用寿命长。

4 三维建模

本次三维建模均采取UG软件进行绘制，对于标准件则直接在UG软件的重用库里进行调取，对零件的三维建模进行装配。

4.1 高压水石材切割机三维模型装配

关于本次设计的高压水石材切割机共计48个零件类别，其中有31件非标准件以及13件标准件类别以及4件外购件。在以上描述中描述了几个相关的非标零部件建模方式，以及重要的两个运动系统的装配，其余的非标准部件的三维模型建立没有做描述，三个电动机以及水刀喷头为外购件，标准件中有三个轴承，三个平键，其余的非标件均为螺栓、螺母以及平垫等。
对以上的所有零部件进行装配，将支架作为整体装配中心，给固定命令限制其移动，再依次将其与部件连接到支架上，部件间的连接应准确有效，不得有干涉，最终完成高压水石材切割机的三维模型装配。高压水石材切割机三维模型装配图如图4.6所示。

图4.6 高压水石材切割机装配图

5 整体渲染

之前已经对高压水石材切割机建立了整体三维模型，三维模型图整体颜色较为统一，不能有效展示整体外观，为了更好地展示实际生产中的立式冲击粉碎机外观，需要对立式冲击粉碎机三维模型图进行渲染设计，尽可能的接近实际生产情况。也是对整体的高压水石材切割机进行工业设计，方便进行宣传。
高压水石材切割机的整体三维模型是采用UG软件，但是UG软件的渲染效果相对来说不是特别好，为了更好地对三维模型进行渲染，本次采用Keyshot软件对产品整体进行渲染。
首先，先在UG软件中将整体模型导出至Parasolid文本文件，导出的文件格式后缀为x-t。打开Keyshot软件，导入之前导出的X-T文件，然后对模型进行渲染，导入的模型软件将默认为统一材质和颜色，我们在渲染时，要首先对渲染的部件进行解除材料链接，再对部件进行材料赋予，然后改变部件颜色，调整渲染文件的各种场景、灯光等要素，达到较好的显示效果，在渲染成图片。最终得到的效果图如图5.1所示。

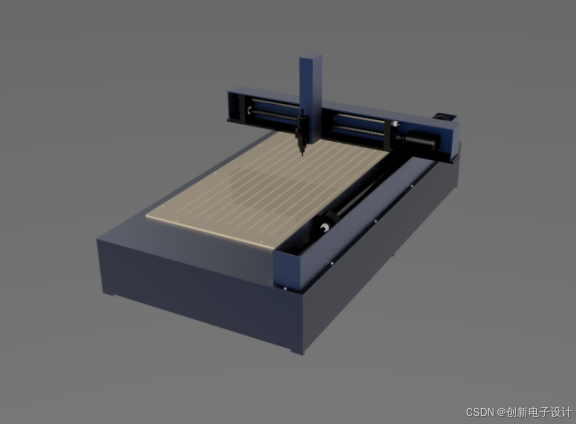

图5.1渲染图

为了满足不同客户的审美需求，采取不同的颜色对高压水石材切割机三维模型进行渲染，作为多种备用方案，适用于不同客户的各种需求，为此在渲染软件中，对显示部件进行颜色更换，最终导出的渲染图如图5.2所示。

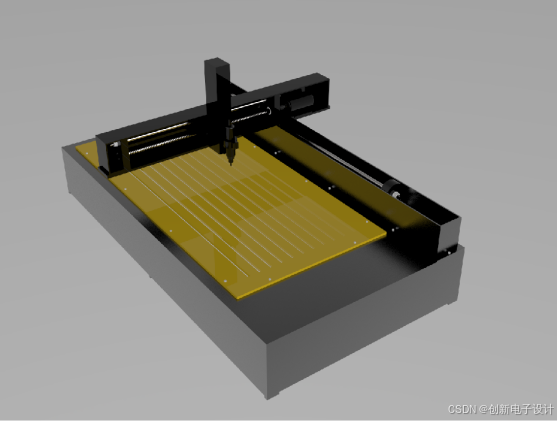

图5.1渲染最终图

6 结 论

本次设计题目为高压水石材切割机设计，在老师的指导下历时4个月终于完成了，本次设计是对我大学四年所学的知识进行了依次全面的、系统的检测，通过设计，将我再课本上学到的理论知识应用到了实践中，不仅让我对理论知识有了更深层次的理解，也大大促进了我对实际生产过程中的设计知识有了了解。
本次设计综合考虑了我国石材机械产业的发展现状和发展趋势，结合国内外的同类产品，采取优缺点进行改良设计的一款高压水石材切割机。可以主要用于各种石材的切割加工以及石材拼花加工，拥有高效、节能、无污染等特点，整体自动化水平较高，市场需求大，拥有广阔的市场前景。
设计方案主要从高压水石材切割机的整体结构出发，研究内容包含机构的类型、工作原理、运动特点、结构参数以及几何尺寸等方向，设计方案符合设计需求以及相关理论依据，具有重要的实践意义，为同行业的设计提供参考。
结构上主要针对高压水石材切割机的主运动结构进行了设计，包含横向进给系统、纵向进给系统以及升降进给系统，采用步进电机作为动力源，整体设计保证了机器运行时的传动精度，大大加强了整机的工作效率，提高了经济效益。
