ADS1115数模转换模块与树莓派连接

 在这里想介绍一下ADS1115模块：为撒要加一个数模转换模块

使用Raspberry Pi读取输出模拟信号

由于Raspberry Pi zero 2B内部没有集成ADC，因此需要外接 ADC 来进行模数转换。外接 ADC 选用的是 ADS1115， I2C 的通讯方式实现起来相对容易些。

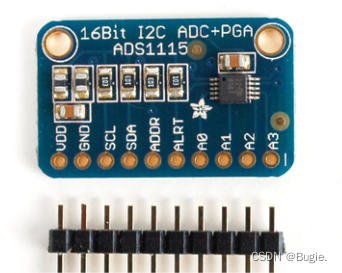

简单介绍一下ADS模拟-数字转换器

特点：

1）超小型QFN封装：2mm1.5mm0.4mm
2）宽电源电压范围：2.0V-5.5V
3）低消耗电流：连续模式：只有150u单次模式，自动关闭
4）可编成数据速率：8SPS到860SPS
5）内部底漂移电压基准
6）内部振荡器
7）内部PGA
8）I2C接口：引脚可选择的地址
9）四个单端或两个差分输入（ADS1115）
10）可编成比较器（ADS1114和ADS1115）
11）工作温度：-40摄氏度到+140摄氏度

应用

1）便携式仪表
2）消费品
3）电池监控
4）温度测量
5）工厂自动化和过程控制

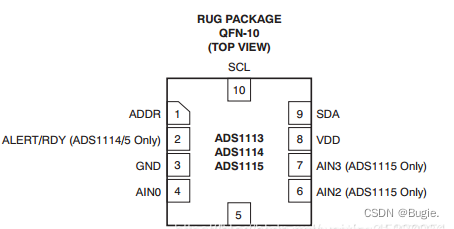

引脚与地址访问

根据ADDR引脚连接不到不同的引脚上，其I2C的访问地址是不同的：

当ADDR引脚连接到GND时，地址为：0x48（0100, 1000B）
当ADDR引脚连接到VDD时，地址为：0x49（0100, 1001B）
当ADDR引脚连接到SDA时，地址为：0x4A（0100, 1010B）
当ADDR引脚连接到SCL时，地址为：0x4B（0100, 1011B）

根据以上可以得到，我们一个I2C接口单层级联，可以同时连接4个ADS1115,也就是单层一个I2C接口可以同时测量16路16位的模拟电压量。

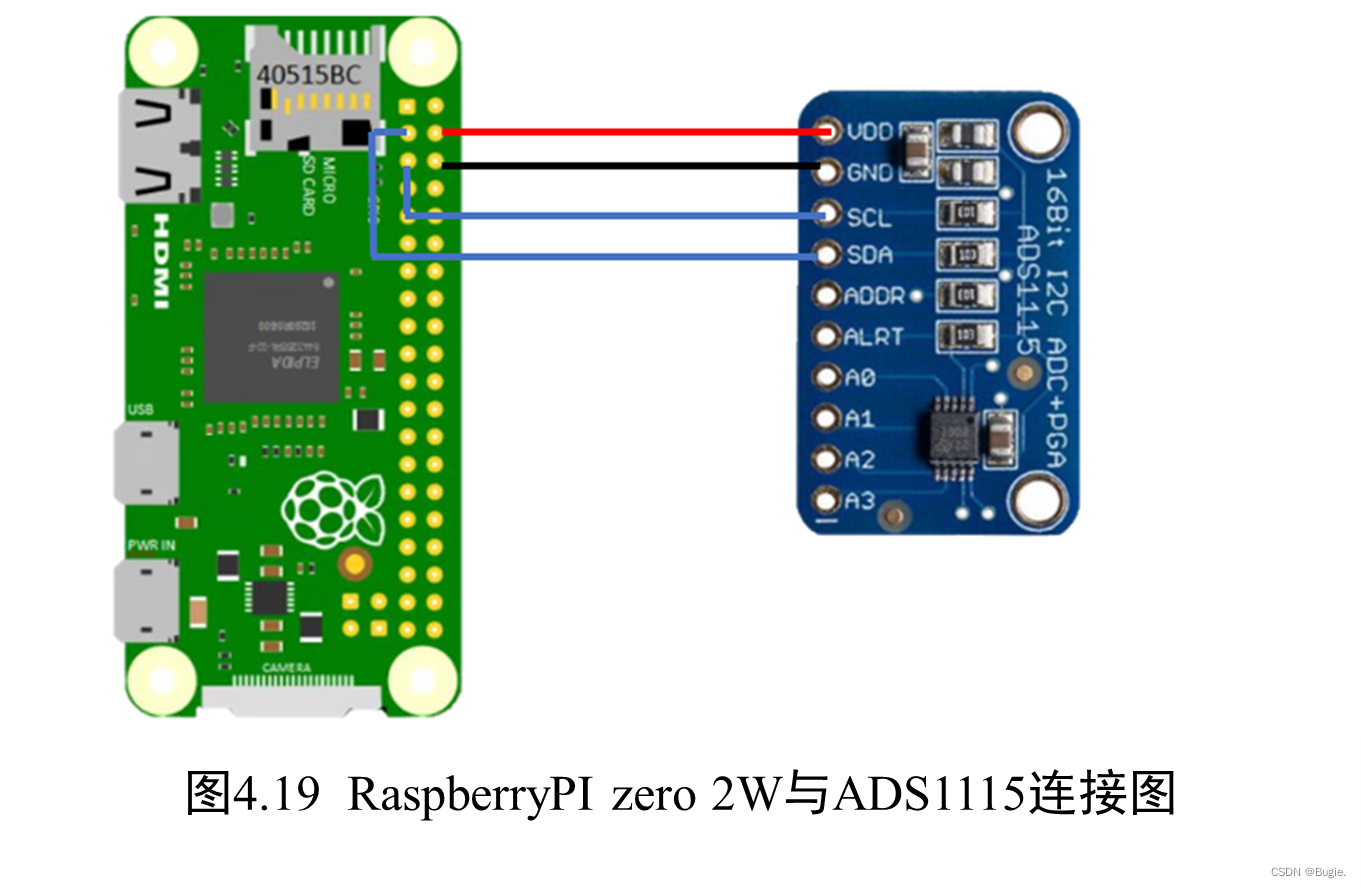

对RaspberryPI zero 2W和ADS1115进行配置的关键部分代码如下：

import board
import busio
import time
i2c = busio.I2C(board.SCL, board.SDA)
import adafruit_ads1x15.ads1115 as ADS
from adafruit_ads1x15.analog_in import AnalogIn
ads = ADS.ADS1115(i2c)
chan = AnalogIn(ads, ADS.P2)
while True:
    print(chan.value)
time.sleep(0.1)

这段代码使用了RaspberryPI zero 2W的I2C接口读取ADS1115模块的模拟输入信号。通过将信号输入到P2通道，使用AnalogIn库读取模拟输入电压的值。while True循环不断地读取并打印电压值，每0.1秒更新一次。
