一、实验目的与实验任务

实验目的：

实验任务：用与非门74LS00,74LS20设计制作一个十字路口的红绿灯控制电路。

一、实验目的与实验任务

实验目的：

1.熟悉实验箱；

2.掌握组合逻辑电路的设计和测试方法；

3.用小规模集成与非门芯片00和20设计一个十字路口的红绿灯控制电路；

关键词：组合逻辑电路与非门交通灯

实验任务：用与非门74LS00,74LS20设计制作一个十字路口的红绿灯控制电路。

(1）A.B方向绿灯亮的条件：

① A.B.C.D均无传感信号；

② A.B均有传感信号；

③ A或B有传感信号而C和D不是全有传感信号。

（2）C.D方向绿灯条件：

① C.D 均有传感信号而A.B不是全有;

② C或D有传感信号而A和B全无。

(实验室用74HC00,74HC20芯片代替）

二、芯片引脚排列图

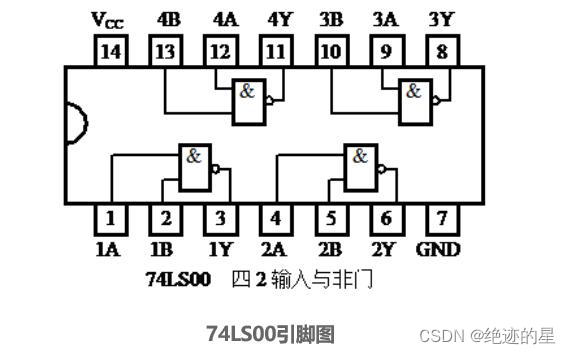

74LS00

74LS00是一个四通道双输入与非门,实现功能 $Y=\overline{AB}$ , A和B进行与运算后取反输出

Vcc为电源输入
GND接地
A, B为两个输入端,用于输入逻辑信号
Y为输出信号, $Y=\overline{AB}$

输入		输出
A	B	Y
0	0	1
0	1	0
1	0	0
1	1	0

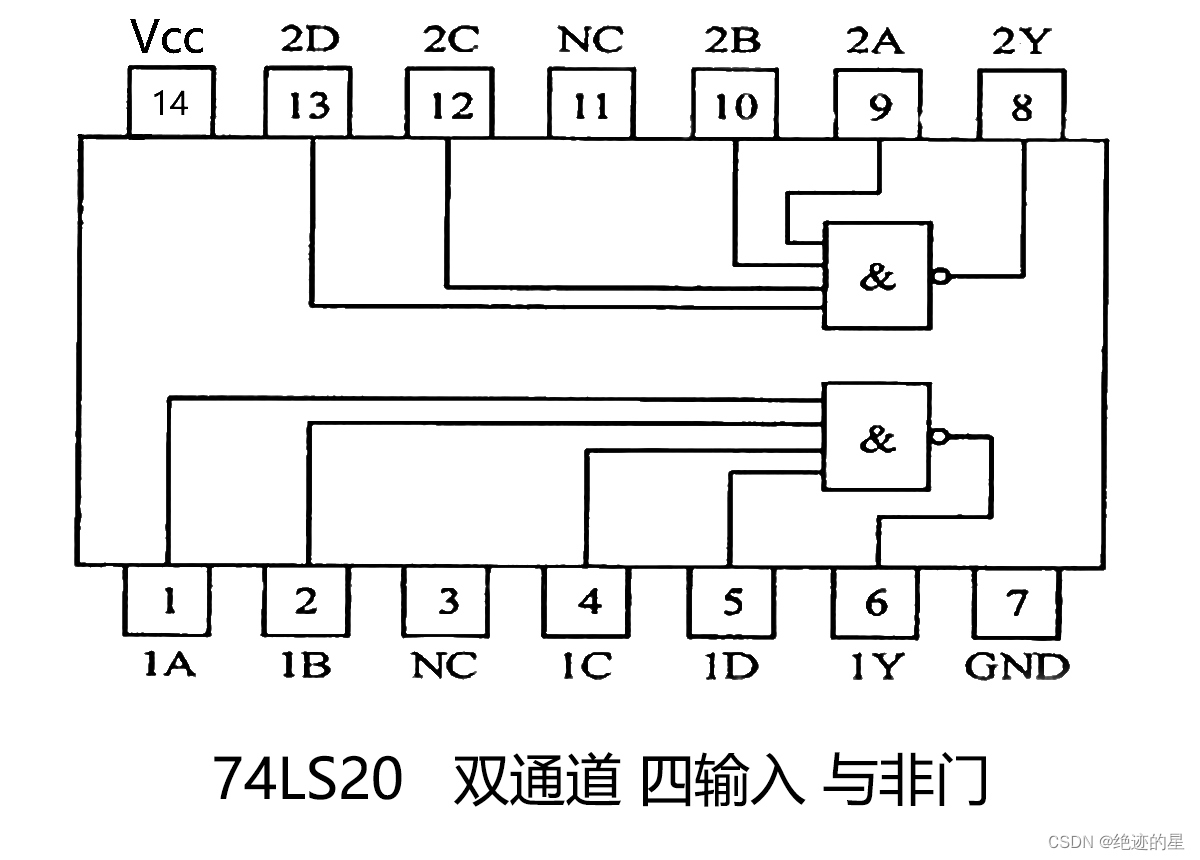

74LS20

74LS20是双通道四输入与非门,实现功能 $Y=\overline{ABCD}$ ,四个输入信号进行与运算后取反输出

Vcc为电源输入
GND接地
NC为空不与芯片内部连接,起固定芯片作用, 不需要接线
A,B,C,D为输入端
Y为输出端, $Y=\overline{ABCD}$

输入				输出
A	B	C	D	Y
1	1	1	1	0
其他: 只要ABCD中有0,输出Y为1				1

三、逻辑表达式

(1）A.B方向绿灯亮的条件：

① A.B.C.D均无传感信号；

② A.B均有传感信号；

③ A或B有传感信号而C和D不是全有传感信号。

(2)C.D方向绿灯条件：

① C.D 均有传感信号而A.B不是全有;

② C或D有传感信号而A和B全无。

真值表

描述	输入				输出
	A	B	C	D	FAB	FCD
ABCD均无	0	0	0	0	1	0
C或D有而AB全无	0	0	0	1	0	1
	0	0	1	0	0	1
	0	0	1	1	0	1
A或B有而CD不是全有	0	1	0	0	1	0
	0	1	0	1	1	0
	0	1	1	0	1	0
CD都有而AB不是都有	0	1	1	1	0	1
A或B有而CD不是全有	1	0	0	0	1	0
	1	0	0	1	1	0
	1	0	1	0	1	0
CD都有而AB不是都有	1	0	1	1	0	1
AB均有	1	1	0	0	1	0
	1	1	0	1	1	0
	1	1	1	0	1	0
	1	1	1	1	1	0

CD方向的情况数较少,所以这里考虑CD方向

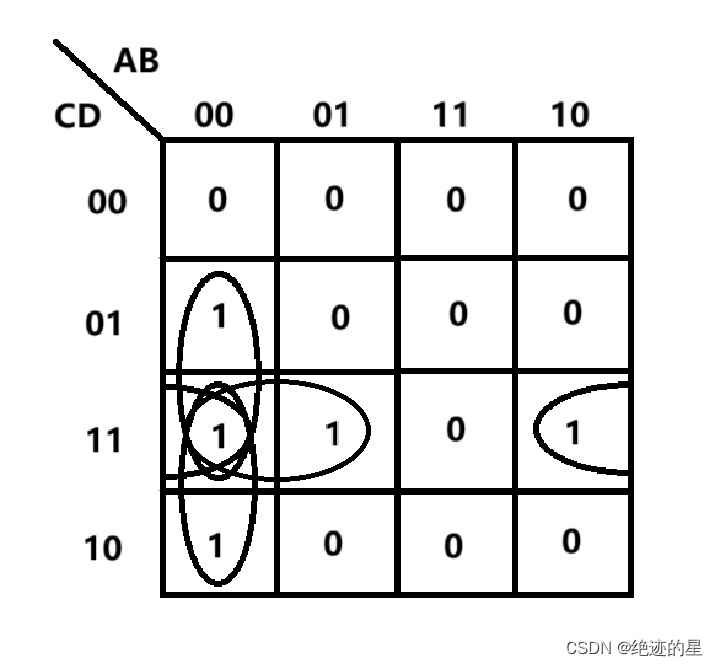

卡诺图

表中1表示CD方向亮灯

逻辑表达式

由卡诺图得 $F_{CD} =\overline{A} \ \overline{B}D+\overline{A}\ \overline{B}C+\overline{A}CD+\overline{B}CD$ 为最简表达式

但因为本次实验使用的是与非门,所以要将表达式化成与非门形式

$F_{CD} =\overline{A} \ \overline{B}D+\overline{A}\ \overline{B}C+\overline{A}CD+\overline{B}CD \newline =\overline{A} \ \overline{B} (C+D) + (\overline{A}+\overline{B})CD \newline =\overline{\overline{\overline{A} \ \overline{B} (C+D)}\ \overline{(\overline{A}+\overline{B})CD}} \newline =\overline{\overline{\overline{A} \ \overline{B}\ \overline{\overline{C}\ \overline{D}}}\ \overline{\overline{AB}CD}}$

其中 $\overline{A},\overline{B},\overline{C},\overline{D}$ 可以由与非门改装非门得到,即 $\overline{AA}=\overline{A}\ \ or \ \ \overline{A *1}=\overline{A}$

可以看出一共需要2个四输入与非通道, 7个二输入与非通道可以得到FCD

FAB与FCD是相反的,得到FCD后再进行一次取反即可得到FAB

所以一共需要使用1片74LS20和2片74LS00

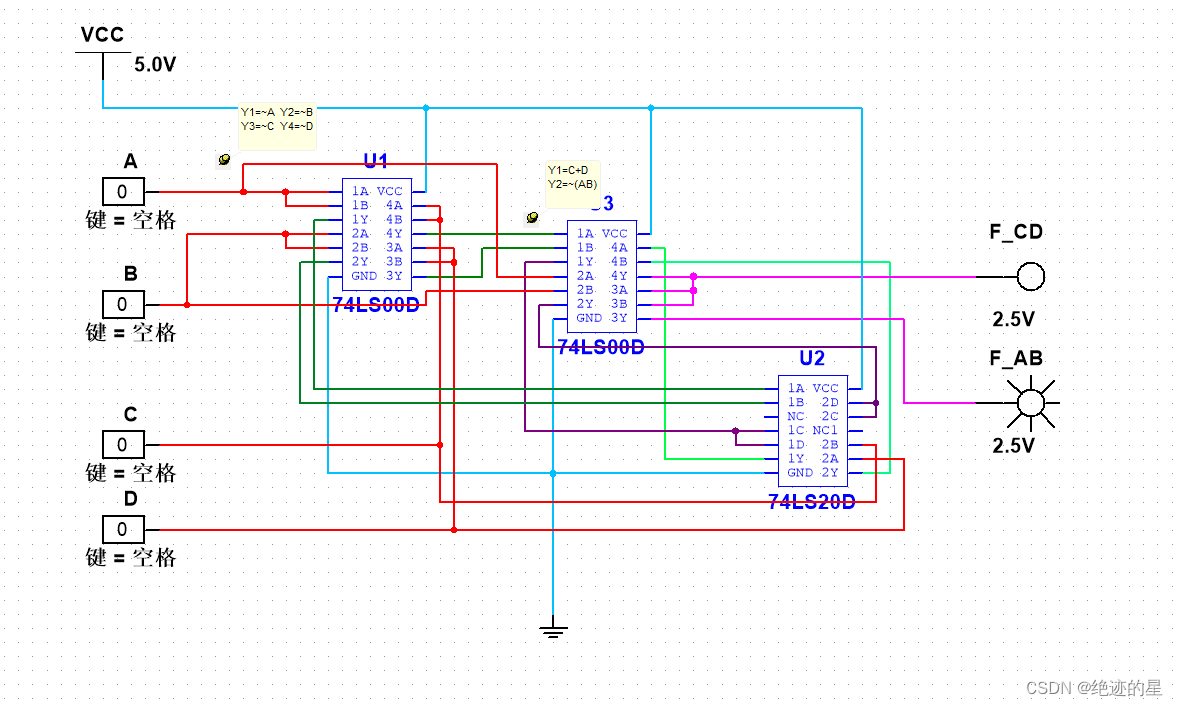

四、电路图

芯片U1获取A、B、C、D的非, 然后它们经过U2运算得到需要的两项 $Y_1=\overline{\overline{A} \ \overline{B}\ (C+D)}=\overline{\overline{A} \ \overline{B}\ \overline{\overline{C}\ \overline{D}}}, \ \ \ Y_2= \overline{\overline{AB}CD}$ ,然后进入U3进行运算,在U3的Y4脚输出信号FCD,FCD进行一次取反,得到Y3=FAB
