一、实验目的和任务

实验目的

掌握同步时序逻辑电路的设计方法，验证设计的同步时序逻辑电路，加深对同步和时序两个概念的理解。

实验任务

用D触发器74HC74(实验使用74HC175代替)和74HC86设计制作一个模4可逆计数器。

关键词：同步时序电路模4可逆计数器

二、芯片74HC175和74HC86

74HC175

(在智力抢答器一章使用过74HC175)

74HC175是4位D触发器,Q=D

Vcc接电源,GND接地
D为输入端
Q为输出端
CLR为清零端,低电平生效,当输入低电平时,芯片输出信号全为0
CP接入时钟脉冲,上升沿触发,当接收到高电平脉冲时,D输入端的数据被转移至Q输出端,并在Q输出端保持不变,直到下一个高电平脉冲

(74HC74是2位D触发器,因为实验任务是4人抢答器,如果使用74HC74则需要2片,所以为了简化,改用74HC175芯片)

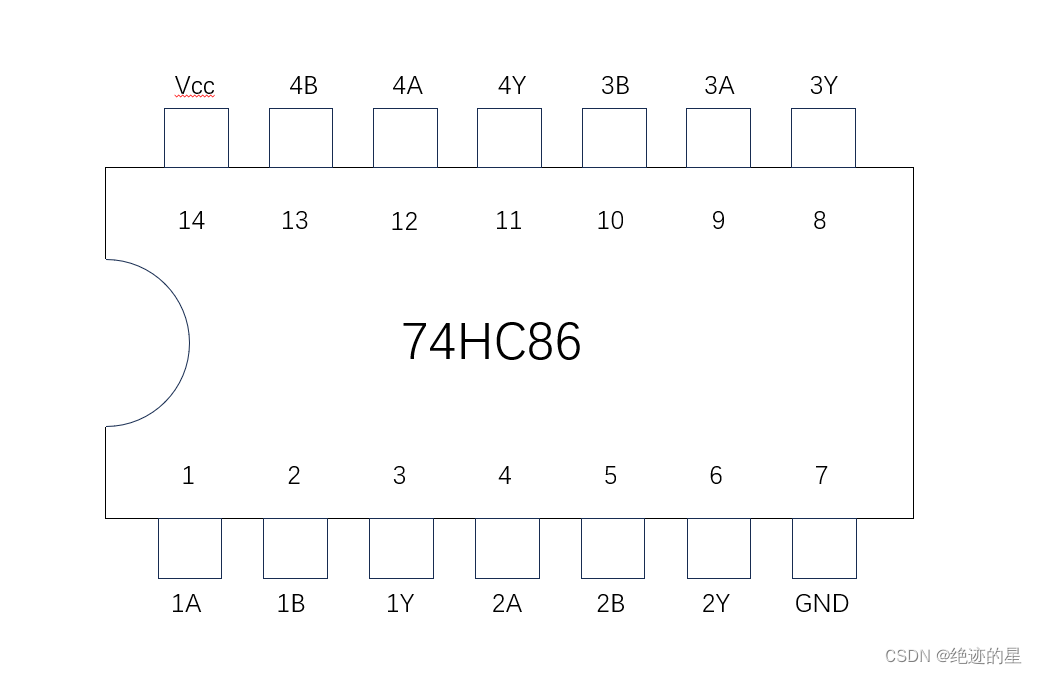

74HC86

74HC86是四通道二输入异或门,实现功能Y=A⊕B

Vcc接电源,GND接地
A和B为输入端
Y为对应输出端,Y=A⊕B

三、同步模4可逆计数器

①要求

实现以4为模的递增计数以及递减计数功能

当输入信号x=0时减1计数,当输入信号x=1时加1计数

循环计数末端有进位输入或借位输出

器件：D触发器74HC74（175）和74HC86和必要的与非门等。

②状态表和状态图

模四计数,0,1,2,3可以用两个二进制位存储

输入信号为x, 当前计数为 $(Y_2Y_1)_2$

输出信号为Z表示进位和借位信息, 当计数由11->00正溢出时输出1, 当00->11负溢出时输出1

现态		次态 $Y_{2}^{n+1}Y_{1}^{n+1}/Z$
Y2	Y1	x=0	x=1
0	0	11/1	01/0
0	1	00/0	10/0
1	0	01/0	11/0
1	1	10/0	00/1

③激励函数

74HC175是D触发器, 所以根据状态和 D触发器的激励表画出激励函数

D触发器的状态转移方程为 $Q^{n+1}=D$ ,所以 $D=Y^{n+1}$

输入	现态		次态		激励函数		输出
x	Y2	Y1	$Y_2^{n+1}$	$Y_1^{n+1}$	D2	D1	Z
0	0	0	1	1	1	1	1
0	0	1	0	0	0	0	0
0	1	0	0	1	0	1	0
0	1	1	1	0	1	0	0
1	0	0	0	1	0	1	0
1	0	1	1	0	1	0	0
1	1	0	1	1	1	1	0
1	1	1	0	0	0	0	1

④卡诺图化简

$D_1=\overline{Y_1}$

$D_2 = \overline{x} \ \overline{Y_1} \ \overline{Y_2} + x \ \overline{Y_1} \ Y_2 +\overline{x} \ Y_1 \ Y_2 + x \ Y_1 \ \overline{Y_2} \newline =\overline{Y_1}(\overline{x} \ \overline{Y_2} + x Y_2)+Y_1(\overline{x} \ Y_2 + x\overline{Y_2}) \newline =\overline{Y_1}(\overline{x \bigoplus Y_2})+Y_1(x \bigoplus Y_2) \newline =\overline{Y_1 \bigoplus (x \bigoplus Y_2)} \newline =x \bigoplus \overline{Y_1} \bigoplus Y_2$ D2可以化为异或门形式

$Z=\overline{x} \ \overline{Y_1} \ \overline{Y_2} +xY_1Y_2 \newline = (x \bigoplus \overline{Y_1}) (\overline{Y_1} \bigoplus Y_2)(x \bigoplus \overline{Y_2})$
