南昌大学 数字逻辑实验: 555时基电路 -- 声光电子报警装置

(本文章免费, 若发现需要vip, 请私信联系)

一、实验目的和任务

实验目的：

1.熟悉555型集成时基电路的结构、工作原理及特点。

2.掌握555时基电路的基本应用。

实验任务：

用555设计制作一个声光电子报警装置  （综合设计性实验）

（提供的元器件配件有555，扬声器，发光二极管，可变电阻，实验箱上电容和少量223瓷片电容，10μF，47μF电解电容等）

关键词：555应用

二、555定时器

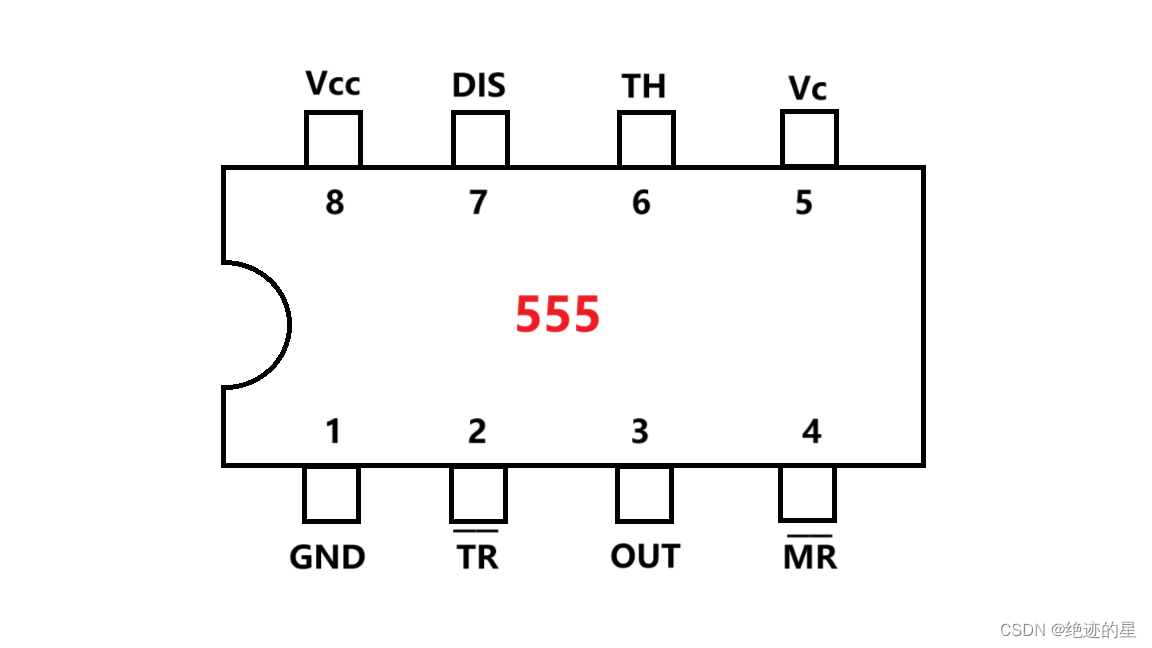

555的引脚和功能

• Vcc接电源，GND接地。
• MR为清零端，低电平生效。当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
• TR为低触发端，TH为高触发端
• OUT为输出端
• DIS为放电端，该端与放电管集电极相连，用做定时器时电容的放电。与OUT输出同步，输出电平一致，但7脚并不输出电流，所以3脚OUT称为实高（或低）、7脚DIS称为虚高。
• Vc为控制电压端，若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

输入		输出	状态(MR不为0)
TH	TR	OUT	DIS
0	0	1	截止,置1
0	1	x	保持上一状态
1	0	x	保持上一状态
1	1	0	导通,置0

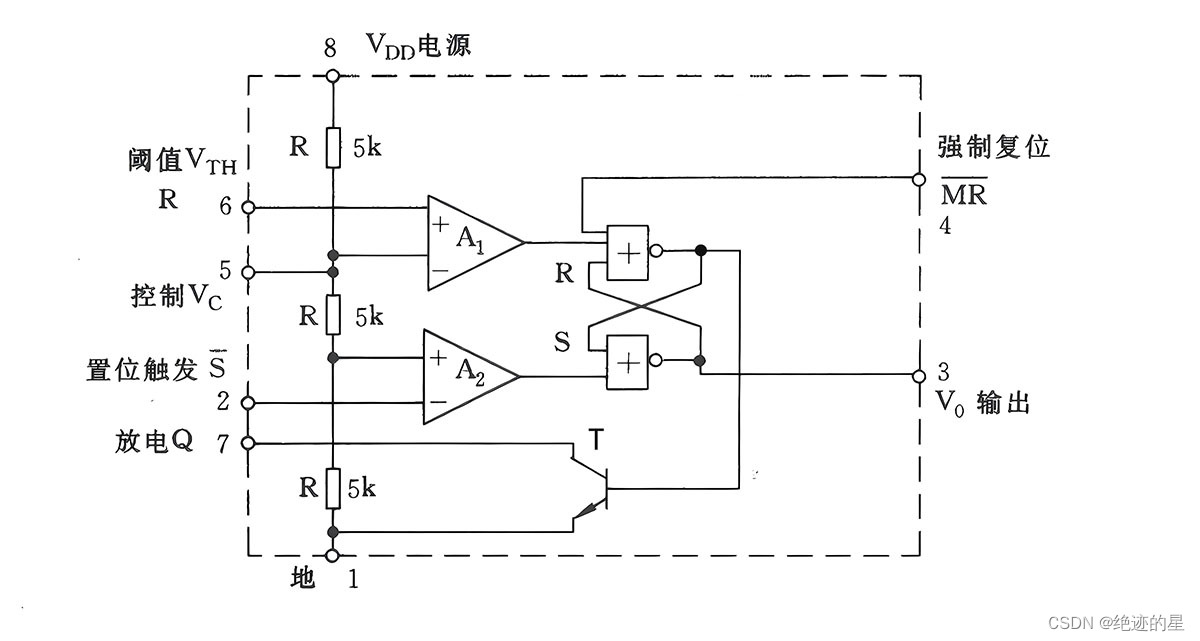

555定时器的工作原理

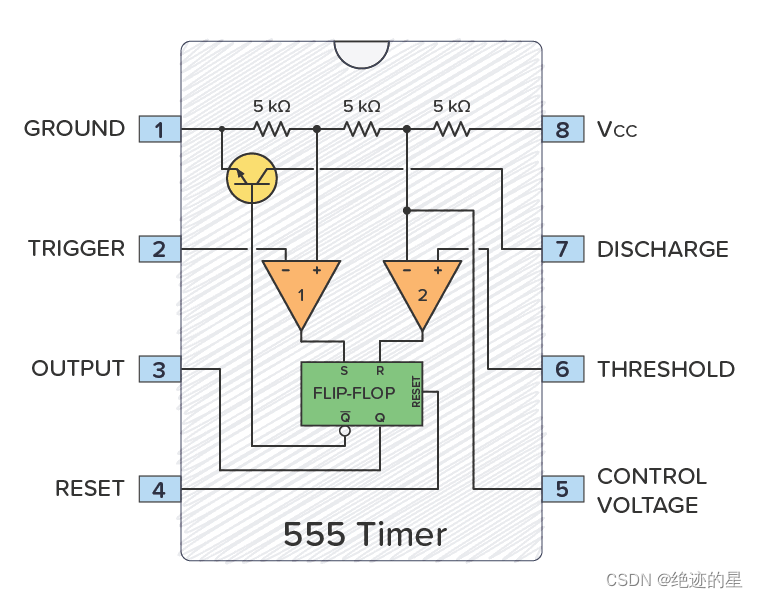

555含有两个电压比较器A1和A2，一个基本RS触发器，一个放电开关管T。

比较器的参考电压由三只5kΩ的电阻构成的分压器提供，它们使 A1的同相输入端的参考电平为2/3 Vcc ，A2的反相输入端的参考电平为1/3 Vcc。

A1和A2的输出端控制RS触发器状态和放电管开关状态。

当输入信号至6脚TH，即高电平触发输入并超过2/3 Vcc 时，触发器复位，输出端OUT输出低电平，同时放电管导通。

当输入信号至2脚TR，并低于1/3 Vcc 时，触发器置位，输出端OUT输出高电平，同时放电管截止。

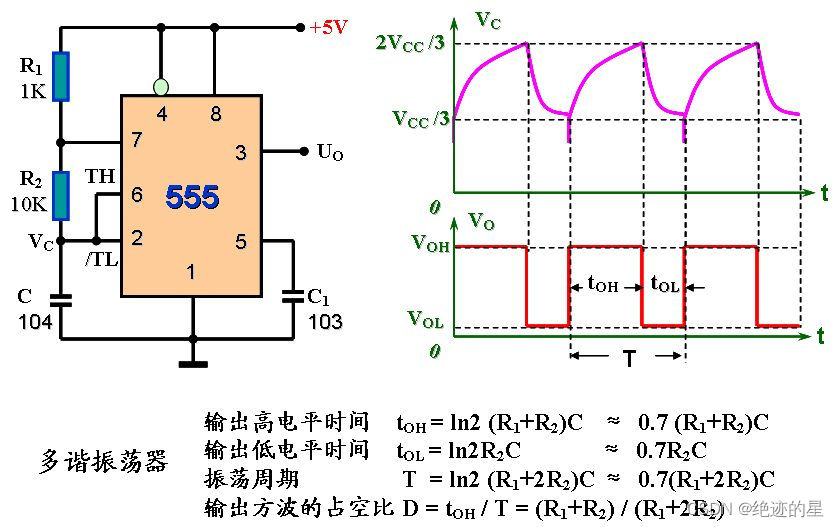

三、多谐振荡器

由555定时器和外接元件R1、R2、C构成多谐振荡器，2脚与6脚直接相连，该电路没有稳态，仅存在两个暂稳态。

该电路不需要外加触发信号，利用电源通过R1和R2向C充电，以及C通过R2向放电端放电，使电路产生振荡。

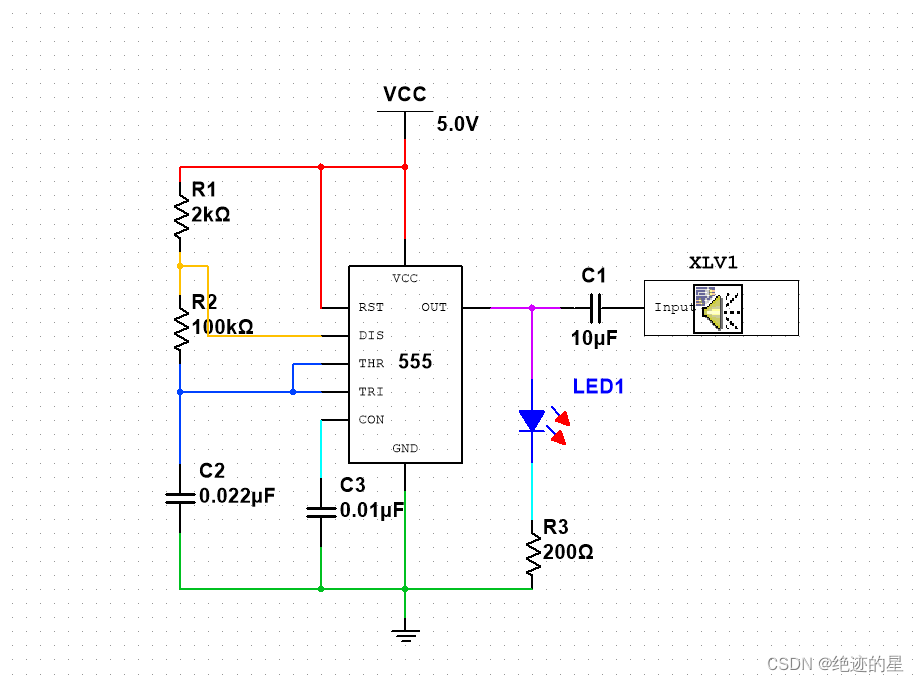

四、声光电子警卫装置
