Orcad Capture CIS报错“Pin x in template not found on xx”

本学期在学习数字电路和电测实验的时候都涉及到了使用Pspice进行仿真，而作为一名非严格电类的学生，我在使用的时候就遇到了一个当时始终没有想通的问题，查找各方资料大致弄懂原理后在这里把自己的一些想法体会分享一下。

问题描述

在Orcad Capture CIS中画好原理图，准备开始仿真的时候，出现报错提示“Pin x in template not found on xx”，对应元件（我这里是LED二极管）旁边也出现了相应的绿色圆圈：

问题分析

作为初学者，所有的元器件我都使用的是软件自带的库，但是为什么却还是会出现问题呢？查询相关资料发现，这些元件库其实对应着两个位置，分别是："D:\Cadence\SPB_17.4\tools\capture\library\xxxx.olb"和"D:\Cadence\SPB_17.4\tools\capture\library\pspice\xxxx.olb"，即区别主要在于元件库是否在相应的pspice文件夹下。

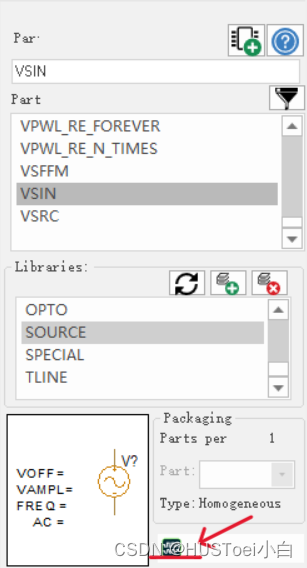

那么这两个元件库之间有什么区别吗？答案是有的。我们仿真的步骤是先在Orcad Capture CIS中画出原理图，再进行Pspice仿真。而这两个元件库也就对应着这两种步骤中的需要，那为什么这两个元件库是有区别呢？这一点我最开始一直没有搞懂，后来才发现是因为“不是原理图中所有的元件都能参与仿真”。对于前面一种元件库来说，里面的元件对应的是layout，无法参与仿真；而后面一种元件库才是pspice。例如下图（只有元件中红色箭头所指的pspice仿真选项存在时才能进行仿真）：

因为元件是否能够参与仿真不仅仅取决于相应的.olb文件是否存在，还需要.lib的存在，这些文件的所在位置为"D:\Cadence\SPB_17.4\tools\pspice\library"，所以可以说只要在这个文件夹里面找不到对应xxxx.lib文件的元件库里的元件都是无法参与仿真的。

问题解决

一、添加元件库时注意位置

当我们想要添加元件库时，注意添加"D:\Cadence\SPB_17.4\tools\capture\library\pspice\xxxx.olb"这个目录下的即可。

二、搜索元件时指定位置

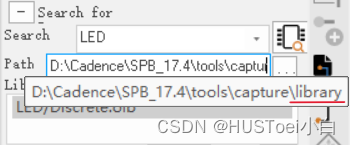

通常情况下，我们不太清楚元件所在位置，从而一般都会进行搜索，然而搜索的目录默认是用于layout的元件库：

这时候需要我们更改搜索位置，点击路径进行修改：

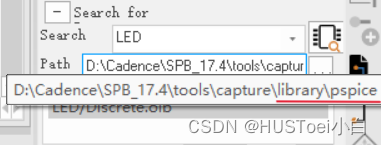

更改为：

当然完全可能出现更改位置后搜索不到的情况，这时候可以用其它元件进行替换，或是更改搜索指令为*xxx*（在两边添加“*”号，搜索命名近似的元件）。我最后也是没有搜索到LED灯，而是换成了MLED，感觉对仿真的影响也不大，毕竟主要是用于分析电路逻辑。

毕竟是非电类的学生，认识难免不足，望大家对于其中错误可以不吝指正，谢谢。
