LTspice电路仿真实验

前言

这里记录数字集成电路课程的课带实验的一些学习记录，小白入门级别的水平。

SPICE基础

SPICE (Simulation Program with Integrated Circuit Emphasis) 是一种广泛使用的模拟工具，用于分析电子电路的性能。它由加州大学伯克利分校在20世纪70年代开发。

特点和用途

• 功能：用于模拟电路中的电流、电压和功率等参数。
• 应用：
  • 分析模拟电路、数字电路或混合信号电路。
  • 评估电路设计在不同条件下的稳定性和性能。
• SPICE 模型：许多电子元件（如晶体管、电阻、电容）都有 SPICE 模型，用于模拟这些元件的行为。
• 工具扩展：许多商业电子设计自动化 (EDA) 软件（如 HSPICE、LTspice）基于 SPICE 开发。

电路仿真与分析软件是验证集成电路电性能的基本工具。计算机辅助电路分析和模拟的研究早在60年代就已经开始。目前广为流行的SPICE是电路分析模拟程序的代表。

SPICE是一个用来对数字的或模拟的电路做非线性直流、非线性瞬态和线性交流分析的放珍惜，去分析的电路组成可以有电阻、电容、电感、独立电压和电流源、四种相关源（线性电压控制电流源、线性电压控制电压源、线性电流控制电流源、线性电流控制电压源）、无损耗或损耗传输线、开关源、均匀分布RC线以及常见半导体器件。

LTspice下载安装

LTspice信息中心 | Analog Devices

LTspice的可下载安装位于 analog.com/LTspice

LTspice学习资源

1、官方参考手册

LTspice技术信息和指南

2、B站视频

LTspice电路仿真从入门到精通、LTspice视频教程、LTspice中文教程_哔哩哔哩_bilibili

在Componet中搜索Voltage电压源；

左键确定，右键取消

在确认位置前，ctr+R进行顺时针90°旋转，然后点左键确定；

按下右键，取消自动复制的元件；

先按下delete，会出现小剪刀，或者是直接点击工具栏中的小剪刀，然后划定区域，划定区域内的元件会被删除，右键取消cut；

wire（小铅笔图标）进行连线，右键取消，连线时可以穿过元件，系统会自动修改；

在元件上右键可以修改参数；

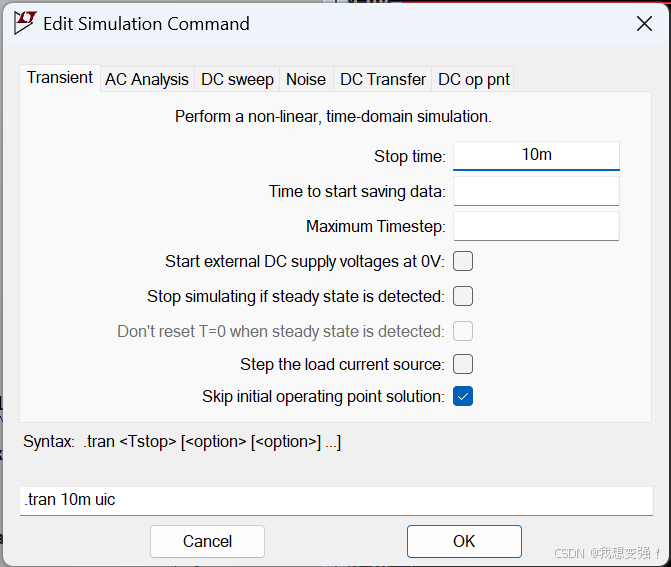

Simulate-->EditSimulationCmd进行暂态仿真

不区分大小写，m/M都代表毫，Meg代表兆

3、 LTspice官方教程 | 运放电路仿真实战系列（全16节）_哔哩哔哩_bilibili

适合有一定基础后看

4、 给电路初学者的LTspice操作入门教程Step by Step - 知乎

5、打开LTspice，点击help，有从安装到具体电路的详细讲解

参考博文

几款流行的电路仿真软件简介与学习资源分享-CSDN博客
