C6747的EMIF外扩CPLD

6747的存储单元位32位，字节可寻址（8位、16位、32位和64位）

- EMIFA

-NOR(8位或16位宽数据)

-NAND(8位或16位宽数据)-16位SDRAM，128MB地址空间(仅限TMS320C6747）

地址线（EMA_A[12:0]）共13条，EMA_BA[0]和EMA_BA[1]。

数据线（EMA_D[15:0]）共16条。

-EMIFB

-具有256 MB地址空间的32位或16位SDRAM(TMS320C6747)

-16位SDRAM，128MB地址空间(TMS320C6745)

地址线（EMB_A[12:0]）共13条，EMA_BA[0]和EMA_BA[1]。

数据线（EMB_D[31:0]）共32条。

单位度量：字节=8bit，半字=16bit，字=32bit，双字=64bit。

以6747的EMIFA使用16位数据总线为例，我们要在DSP中使用EMIFA时，访问的地址是偶数，比如0，2，4，8等等，使用EMIFA的CS4片选的地址范围，我们可以这样在CCS中编程使用EMIFA接口：

*(short int *)(0x68000000)= 0x11;

(short int *)(0x68000000)是将0x68000000强制类型转换成short int型的指针类型，即得到指向地址0x68000000的指针，而地址0x68000000中存是一个16bit的数据（其实是和0x68000001合在一起了吧）；

*(short int *)(0x68000000)则是取出地址0x68000000中存储的值；

那么这时EMIFA的地址总线上是什么情况呢？访问地址；但若是*(short int *)(0x68000002)呢？注意，这时地址总线是1而不是2，因为地址总线是从BEA1开始的，而不是BEA0。

首先看一个TI官方文档：《TMS320C6000 DSP External Memory Interface(EMIF) Reference Guide【SPRU266E】》

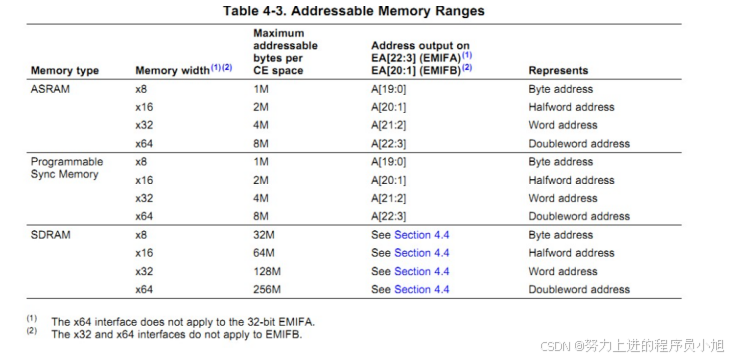

下面看表4-3（以C6000为例）

表中的第一列是memory type，即存储器类型，共有三种，异步静态RAM（ASRAM），可编程同步存储器，同步动态RAM（SDRAM）

第三列是Maximum addressable bytes per CE space，即每CE片选空间最大可寻址字节数，其中对于前两种类型的存储器都是对应相同的，但对于SDRAM来说则变为了前面两者的32倍！

再看表4-3，对于memory witdth为16和64的请况，我们可以很容易作出如下计算：

20根地址线，寻址范围为2^20=1M；对于EMIFA来说，他的数据总线为双字（8bytes），则它的寻址字节数为1M*8bytes=8MBytes；对于EMIFB来说，它的数据总线为半字(2bytes)，则它的寻址范围为1M*2bytes=2MBytes。

这与表中是吻合的，但是对于64位数据总线中的256MB的寻址范转和16位数据总线中的64MB的寻址范围是为什么？对于SDRAM来说，它是分行地址和列地址的，即对其进行访问时分行和列之分，如果行地址有10位，列地址有16位，那么相当于寻址范围为2^10 * 2^16 = 2^26 = 64M。

下面举个例子，在研旭6747至尊板的boardled和CPLD例程中，CPLD需要控制8个LED，我们可以看作位一个字节（8bit）。

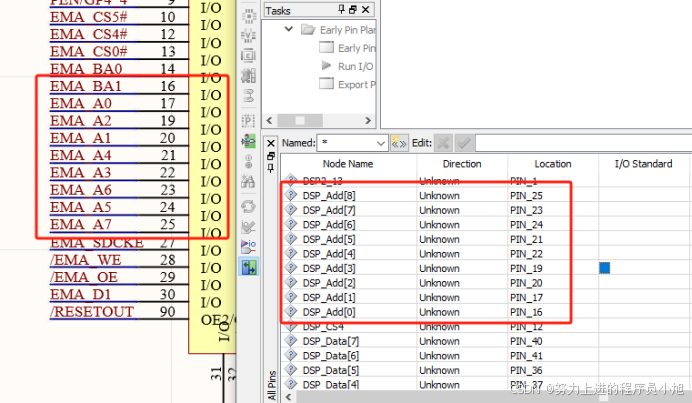

CPLD与DSP之间的地址线接法为BA1和A0-A7，见下图。

在6747中，存储单元是32位，如果字节寻址要使用16位，就需要把BA1作为最低位接上。如果字节寻址要使用8位，就需要把BA1和BA0接上，并且BA0作为最低位，BA1作为次低位。

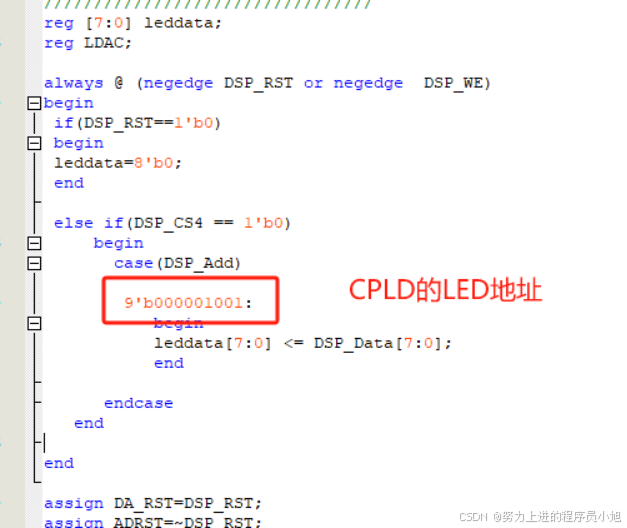

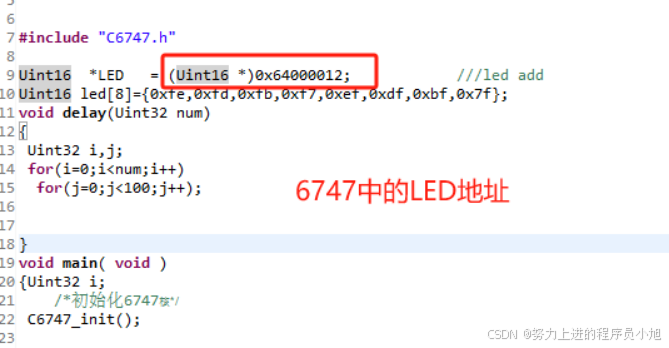

下面我们来解释一下：6747中LED的地址为0x64000012；，为什么CLPD中LED地址为0x09呢？

上面我们提到了控制八位LED，可以看做一个字节，也就是一个字节的存储单元。

而对于6747使用到了BA1。所以6747是16位也就是两个字节的存储单元。

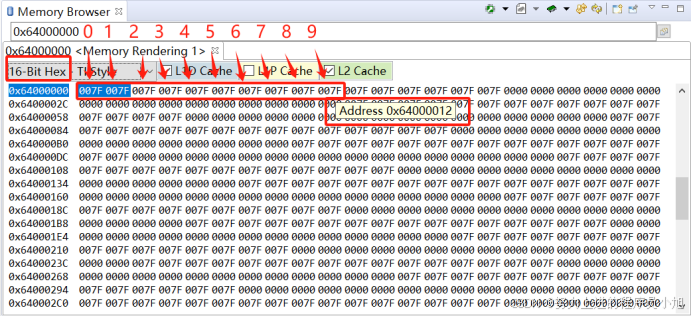

所以在CLPD中控制LED的是第九个存储单元（偏移九个地址单元），而6747中也应该是偏移九个地址单元见下图，0x64000000偏移9个存储单元就是0x64000012。

我们可以这样理解，CPLD是偏移九个存储单元（一个存储单元是8位=1个字节），6747也应该是偏移九个存储单元（一个存储单元是16位=2个字节）。

0x64000012,0x12对应二进制为10010，我们可以看作9个16位的存储单元。

0x09，对应二进制为1001，我们可以看作9个8位的存储单元。

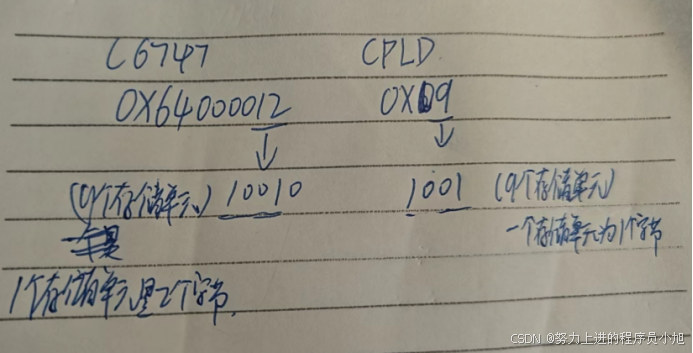

见下图，这样我们就很好理解了。

假如DSP是存储单元是32位的，那么对应的偏移九个存储单元就是

0x64000024，0x24对应二进制就是100100，我们可以看作9个32位的存储单元。

以上均属于个人理解，如果有理解不对的地方，欢迎小伙伴在评论区指出讨论。
