AURIX™ TC3xx UCB 介绍

目录

UCB介绍

UCB_BMHDx_ORIG and COPY

UCB_PFLASH_ORIG and COPY

UCB_DFLASH_ORIG and COPY

UCB_SWAP_ORIG and COPY

UCB_ECPRIO_ORIG and COPY

UCB_OTPy_ORIG and COPY

UCB_DBG_ORIG and COPY

UCB_HSM_ORIG and COPY

UCB_HSMCOTP0/1_ORIG and COPY-1

UCB_HSMCFG

​UCB_SSW

UCB_USER

UCB_REDSEC

---

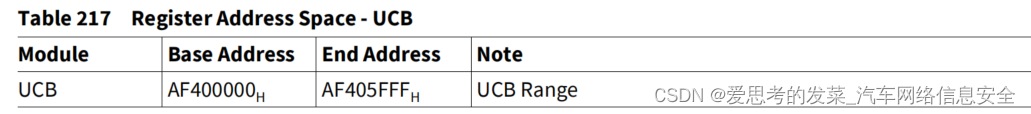

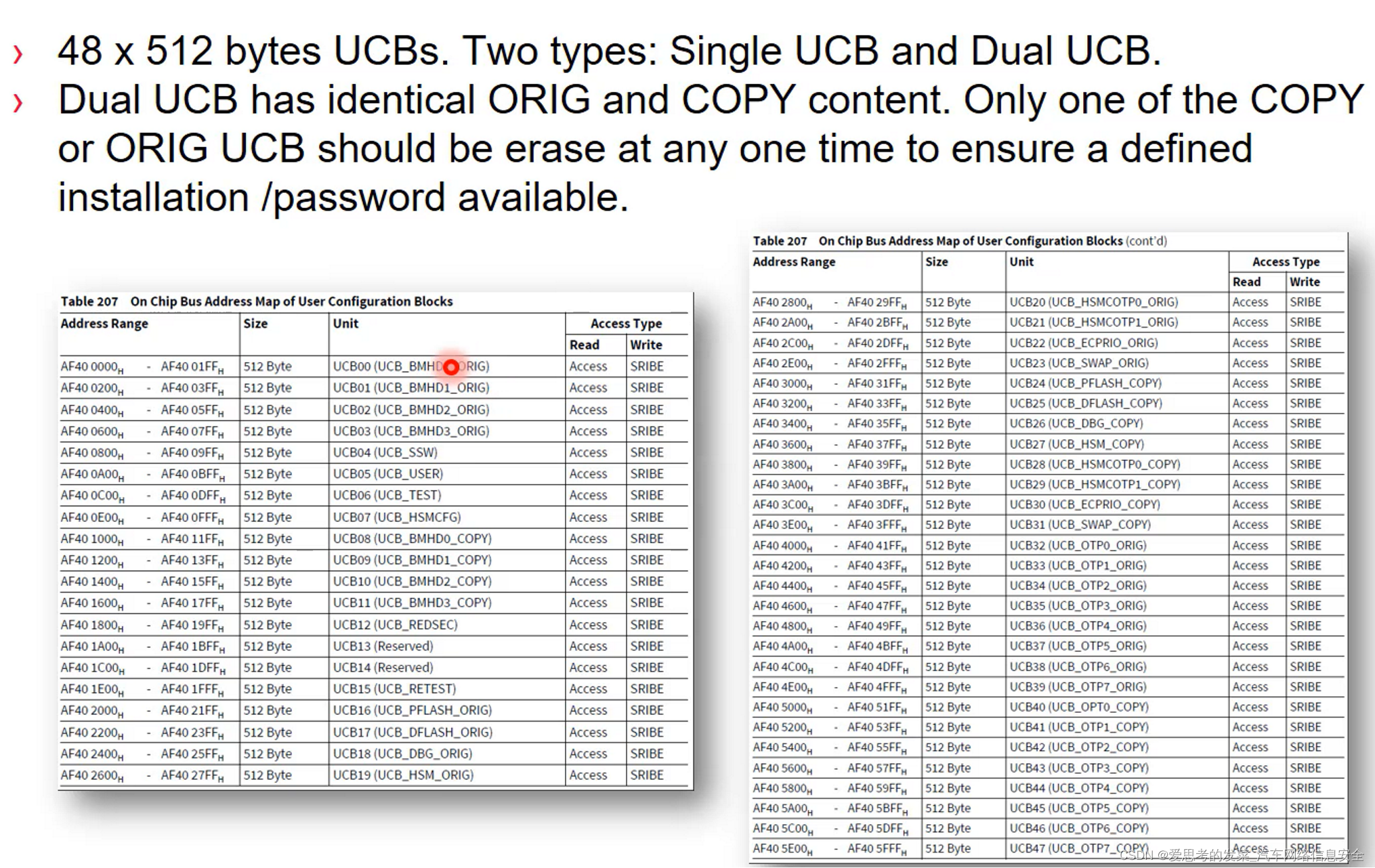

UCB介绍

User Configuration Block





带密码的UCB:即使UCB confirm了，依然可以通过输入正确的密码，再去擦写这个UCB

不带密码的UCB：如果把这个UCB的confirmation code配成confirmed，那这个UCB就再也不能被修改了

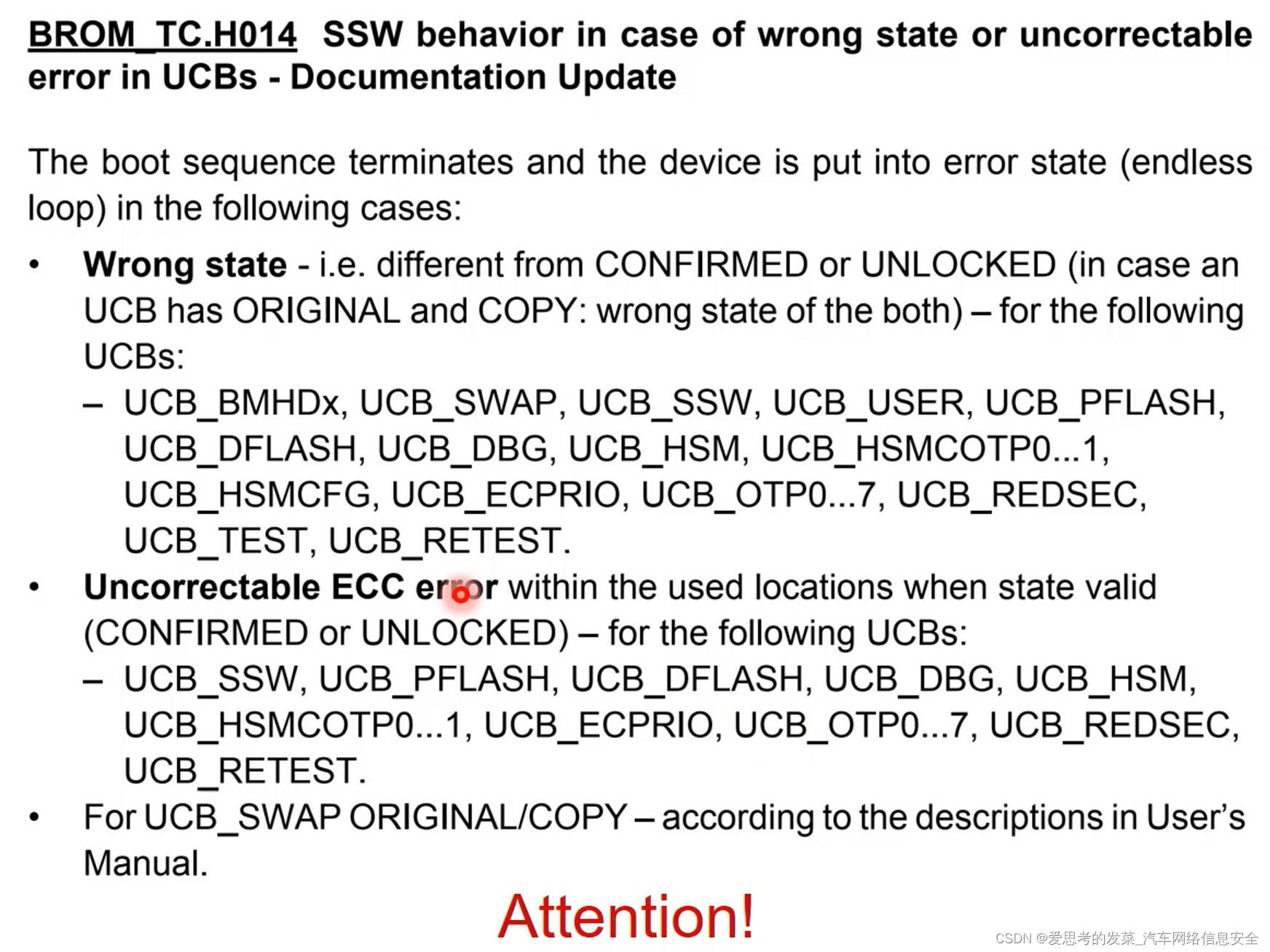

如下情况芯片会被锁死：

1. Wrong State: original 和copy同时被擦掉
2. Uncorrectable ECC error

芯片锁死： contain an uncorrectable ECC error as following description, 避免在操作这个UCB的时候突掉电，或者是没有擦除这个UCB就写入新的值

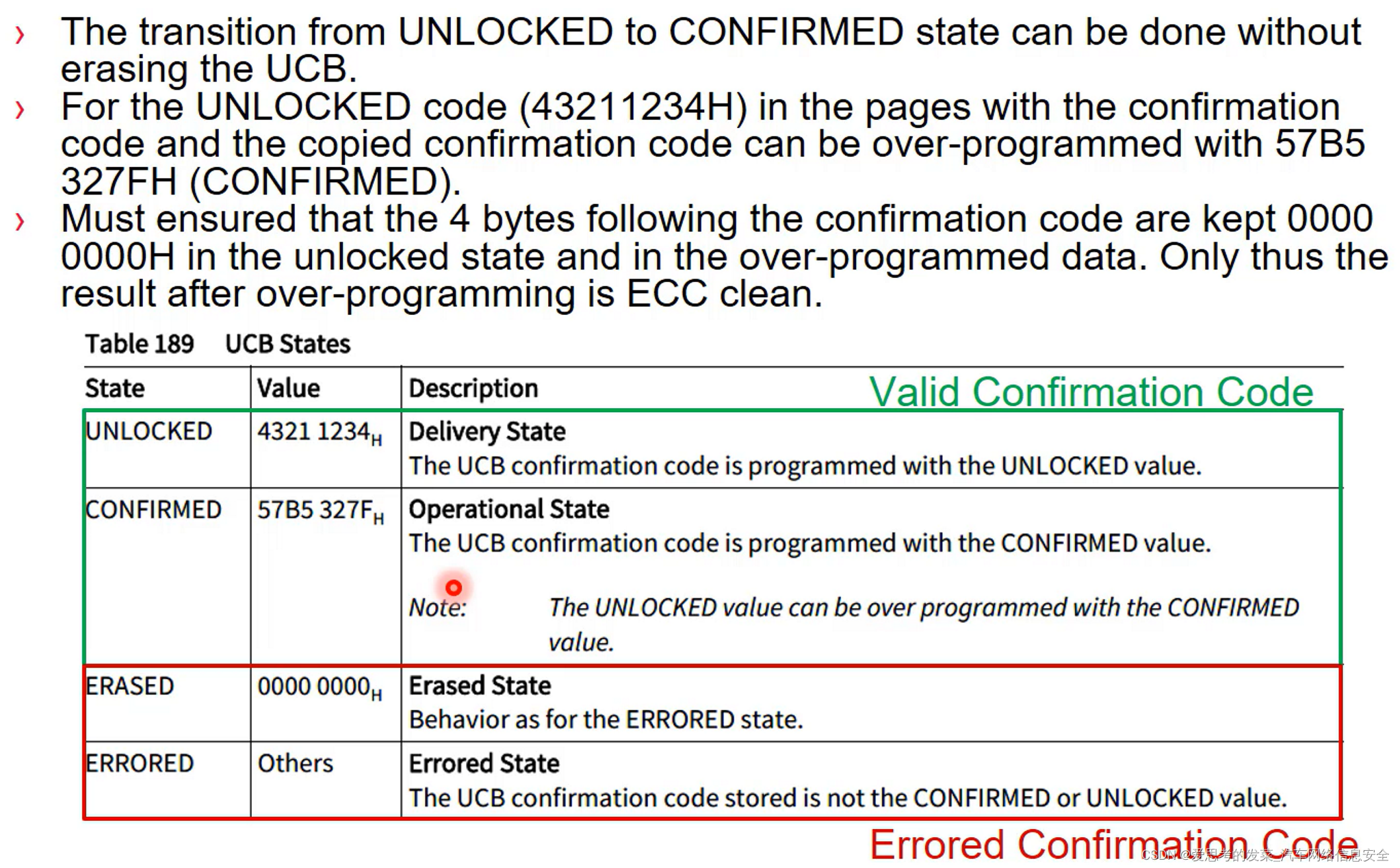

所有UCB在芯片出厂的时候都是unlock的状态，

Unlock：UCB里面所有的内容包括密码都是可以被读出来的

Confirmed: UCB里面所有的内容除了密码都是可以被读出来的

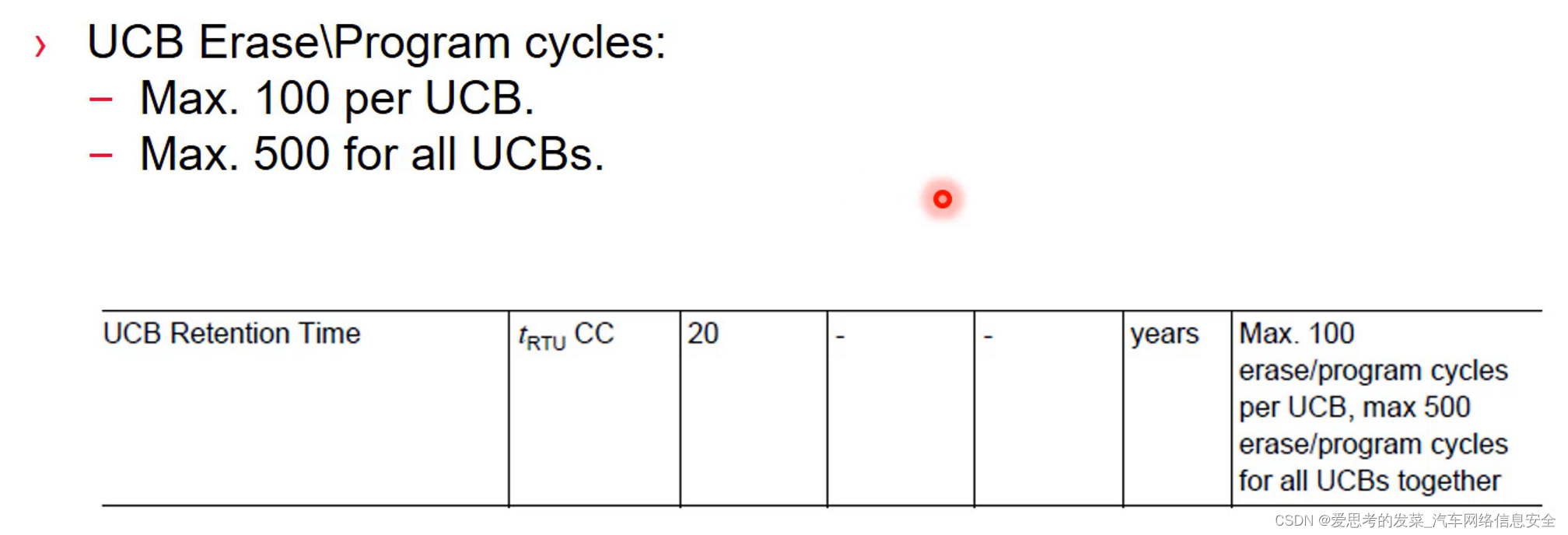

所有UCB的操作擦写是有限制的，为了保证数据可以保存20年：

每个UCB最多可以操作擦写100次

所有UCB加起来最多可以操作擦写500次

 UCB_BMHDx_ORIG and COPY

设置程序启动地址。有4对UCB, 如果ORIG掉电丢失的话，COPY可以备用

The four UCB_BMHDx_ORIG (UCB00, UCB01, UCB02, UCB03)

       and UCB_BMHDx_COPY (UCB08, UCB09, UCB10, UCB11)

     【have the same content just based on different offset addresses】

are used by the customer to configure the Boot Mode Headers (BMHD). These are evaluated by the SSW.





如果HWCFG配置的是：

Internal start from Flash: 那STAD存放的就是应用程序的起始地址，SSW退出后，就会从这个地址运行

Alternate Boot Mode(ABM): 那STAD指向的就是ABM header的起始地址

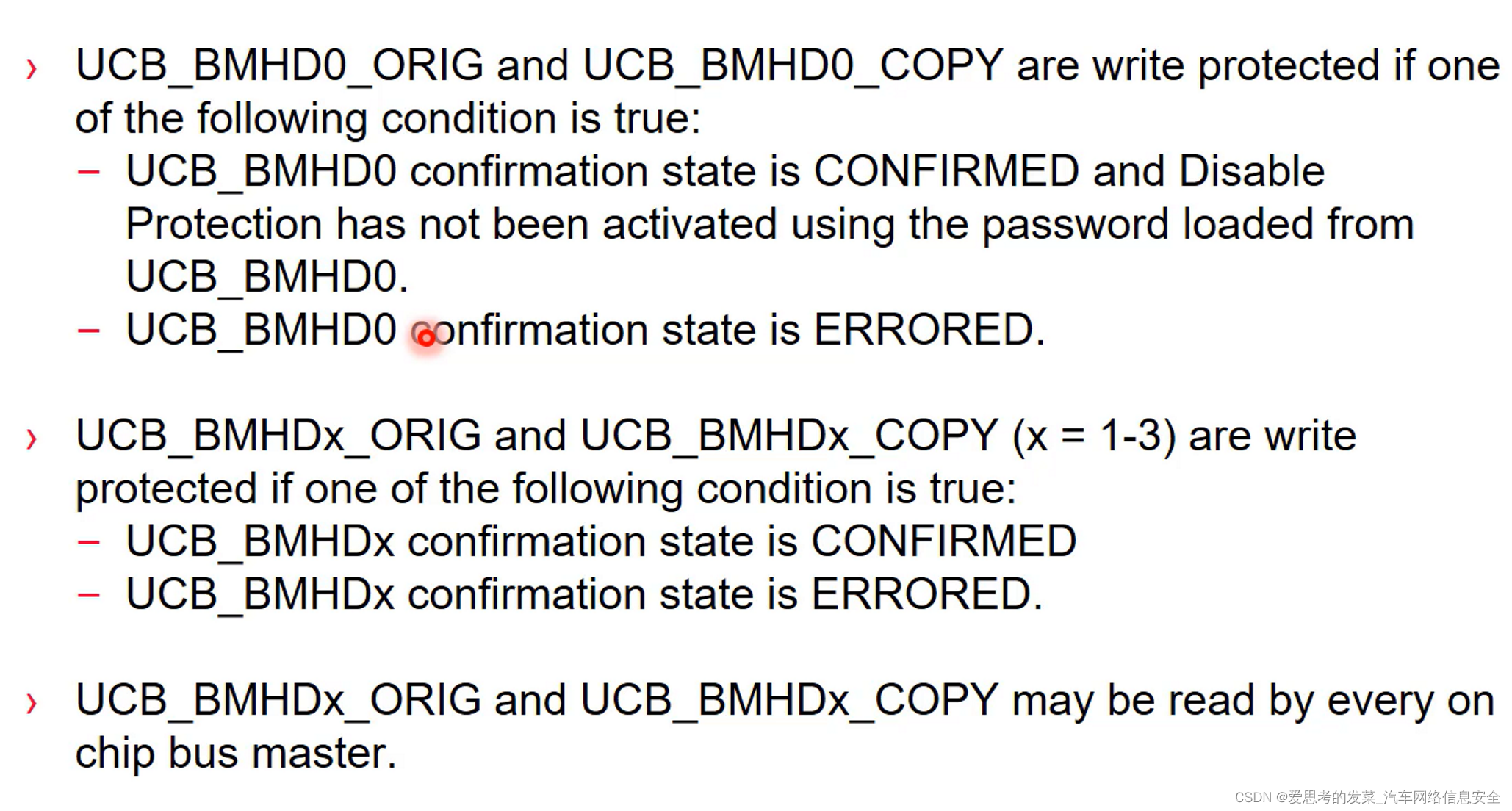

 BMHD0的confirmation state是confirmed状态时，他就会被写保护了write protected.

输入正确的密码时，依然是可以erase和重新写入的

BMHD1-3是没有写保护的，一旦confirmed,就永远不能被修改了

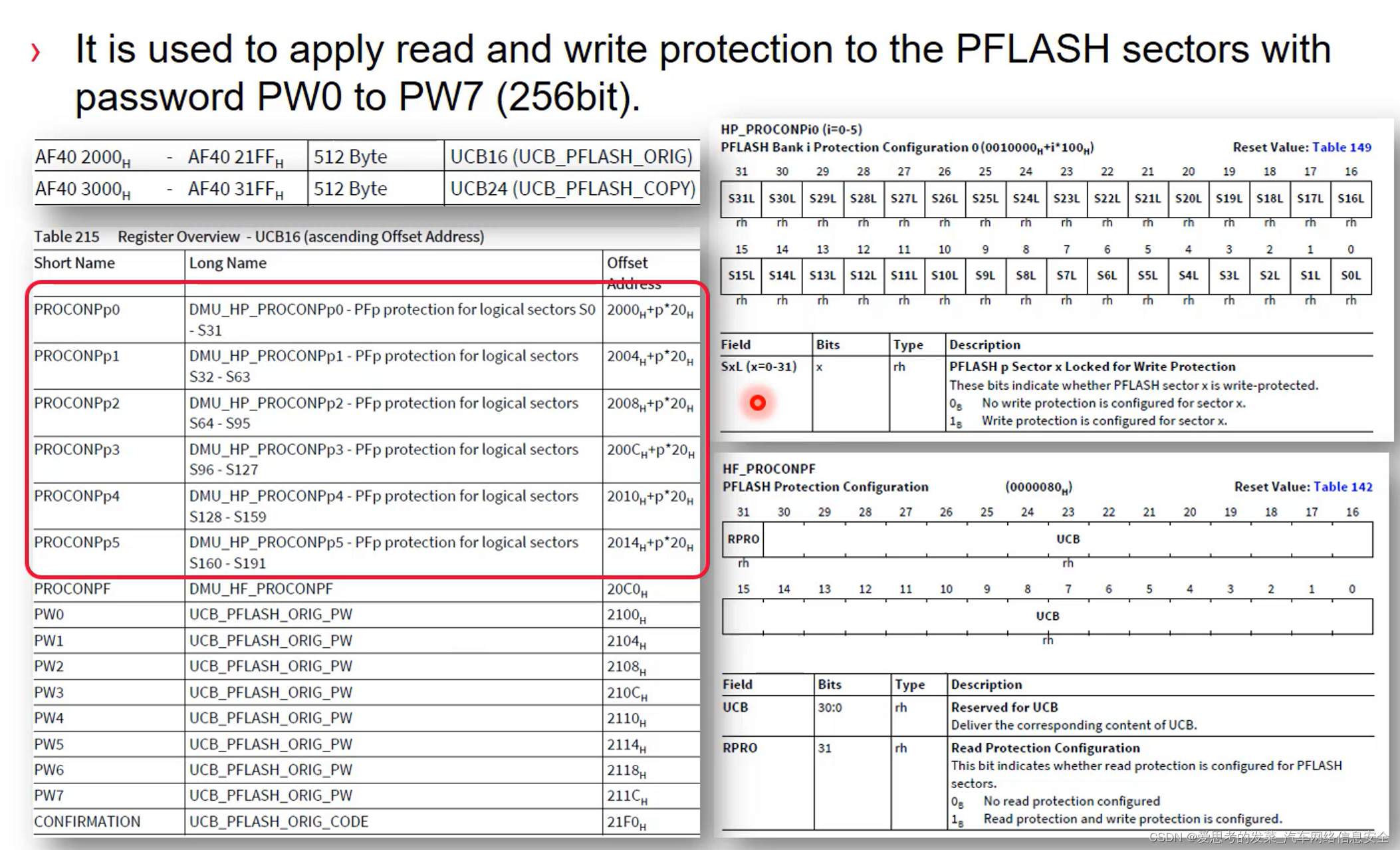

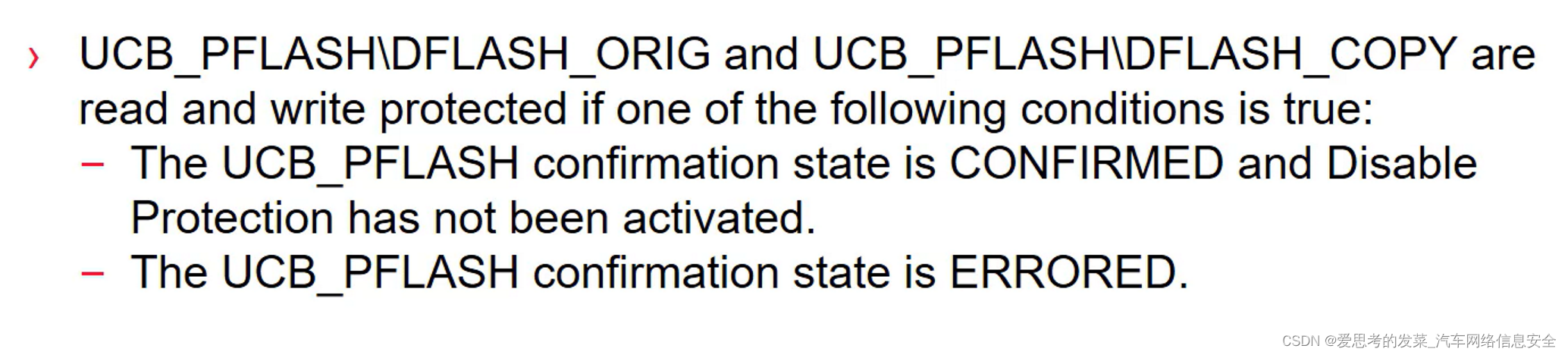

UCB_PFLASH_ORIG and COPY

设置flash的读写保护

PROCONPF：flash的读保护

PROCONPp0~5： 每个sector flash的写保护

UCB_DFLASH_ORIG and COPY

Dfash： divided into two banks

Dfash0 -> host：

emulate EEPROM for Host, User Configuration Blocks (UCBs), and Configuration Sector (CFS)

Dflash -> HSM:

emulate EEPROM for HSM

 PROCONUSR: DF0 mode: single ended(00) 还是complement sensing(01)

PROCONRAM：RAM的初始化，power on是否清零，哪几块需要清零

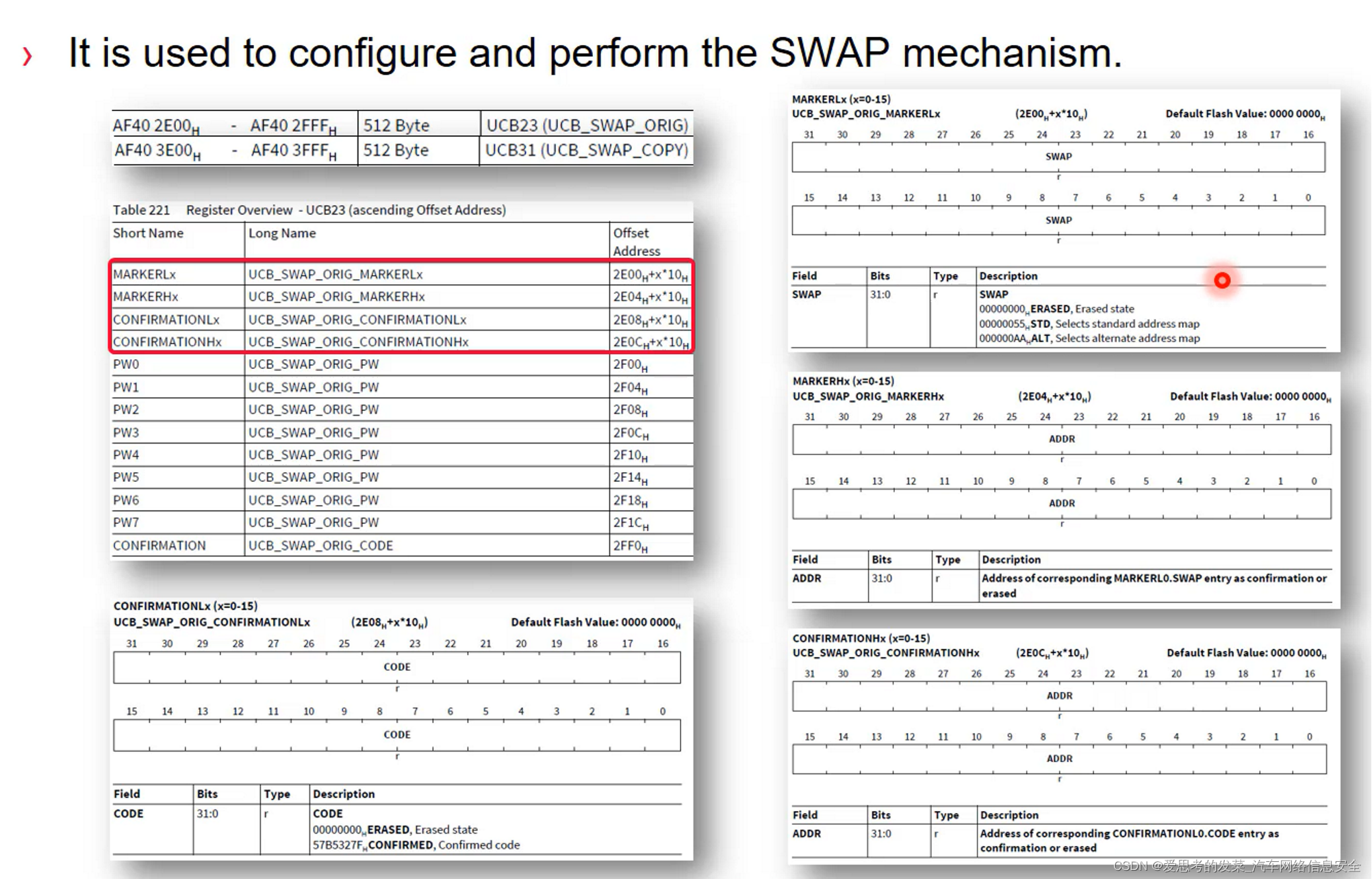

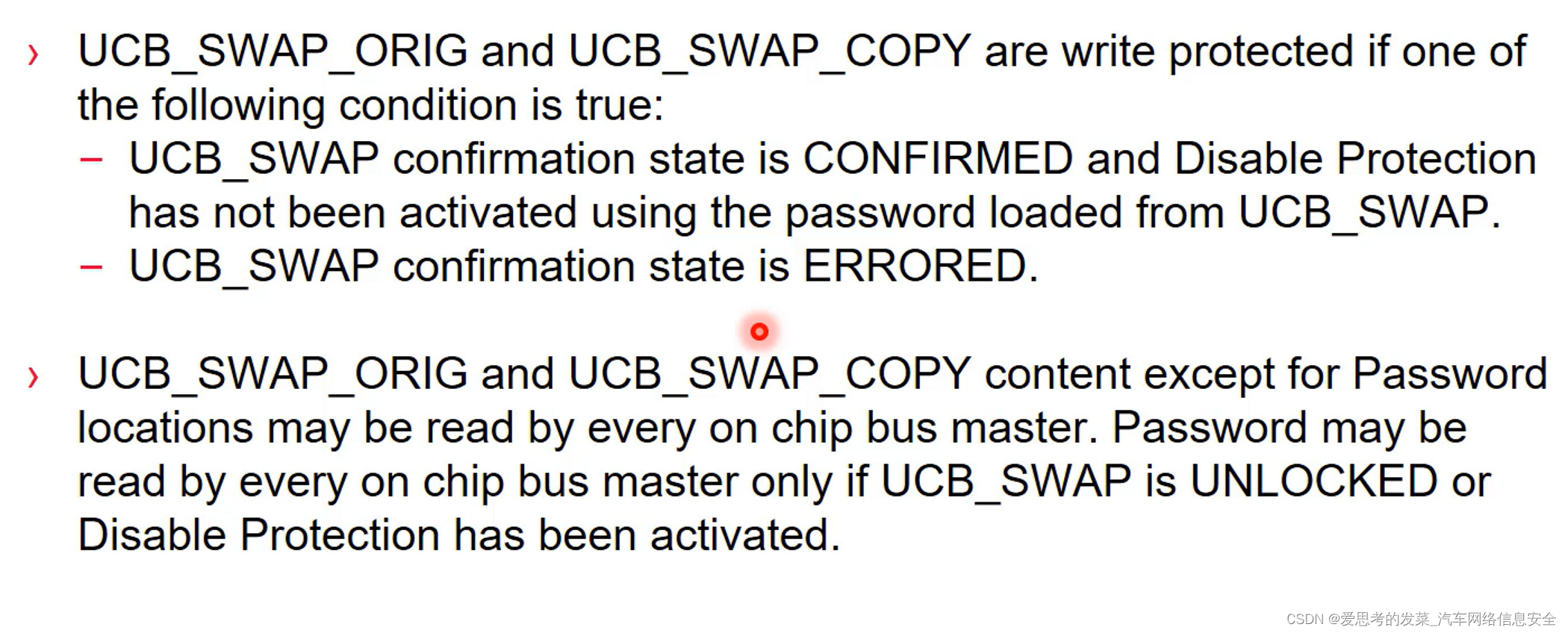

 UCB_SWAP_ORIG and COPY

 设置SWAP模式

UCB_SWAP is evaluated by the SSW to determine the PFlashes used by the running application

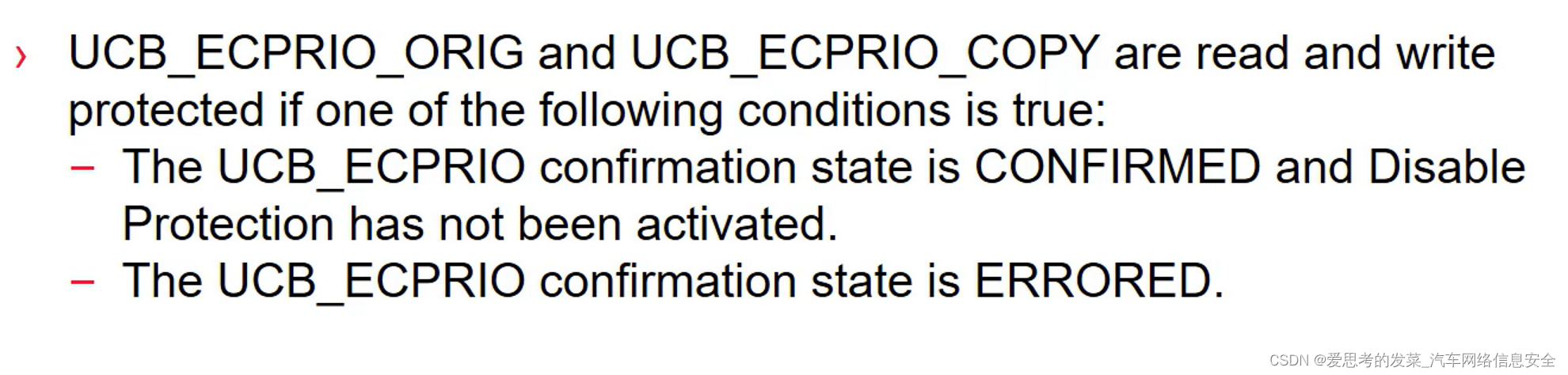

 UCB_ECPRIO_ORIG and COPY

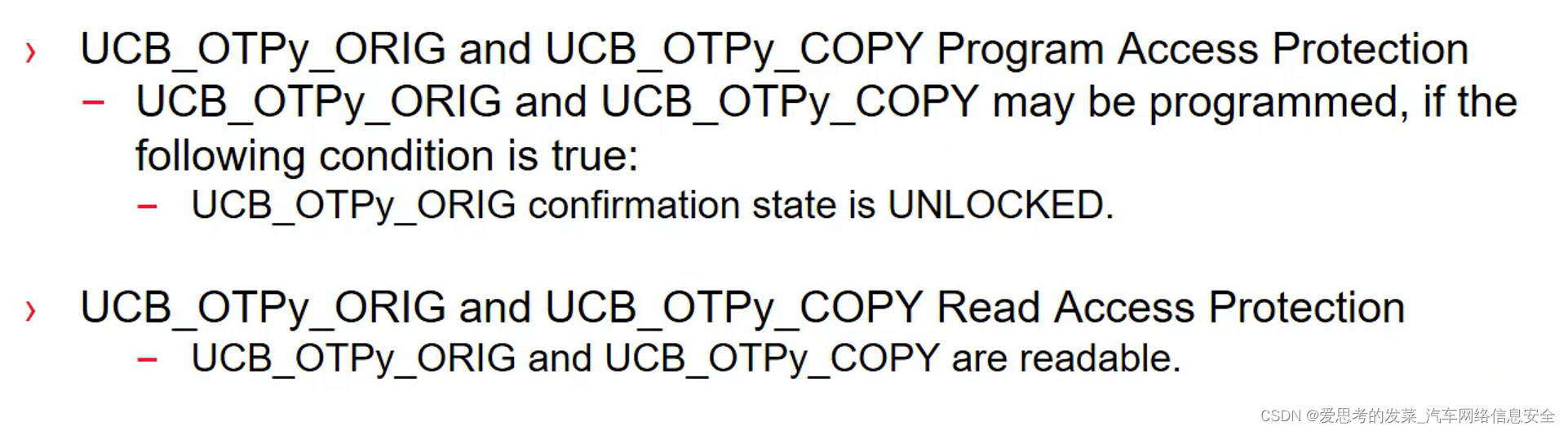

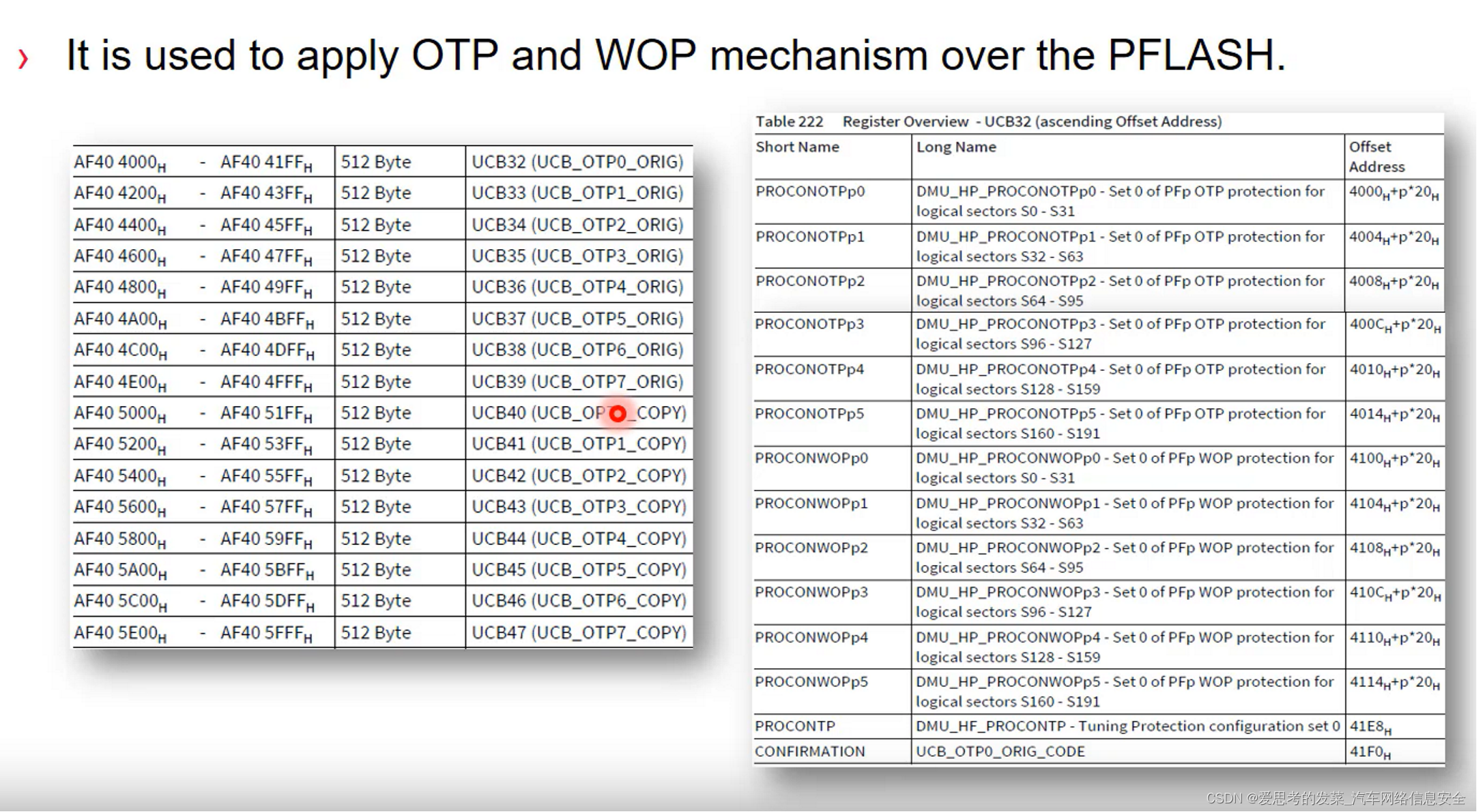

 UCB_OTPy_ORIG and COPY(y = 0-7)

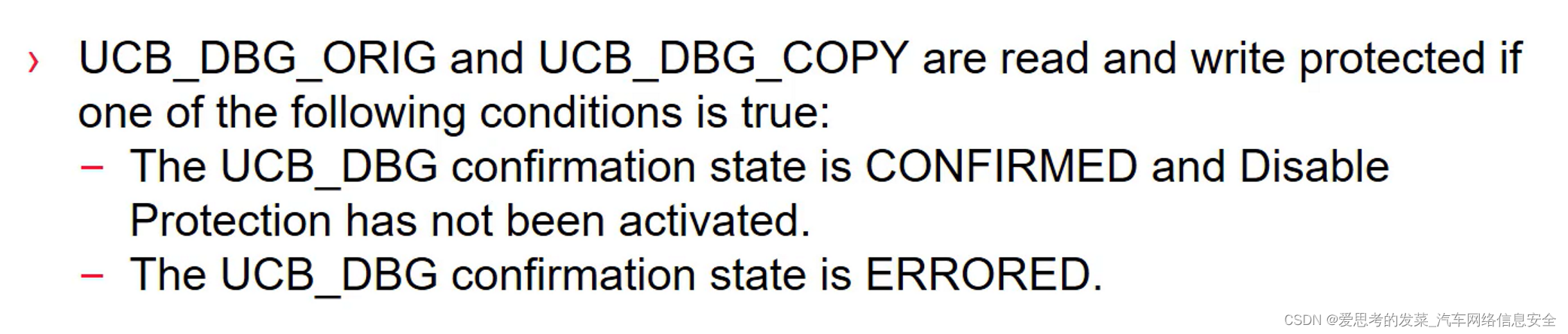

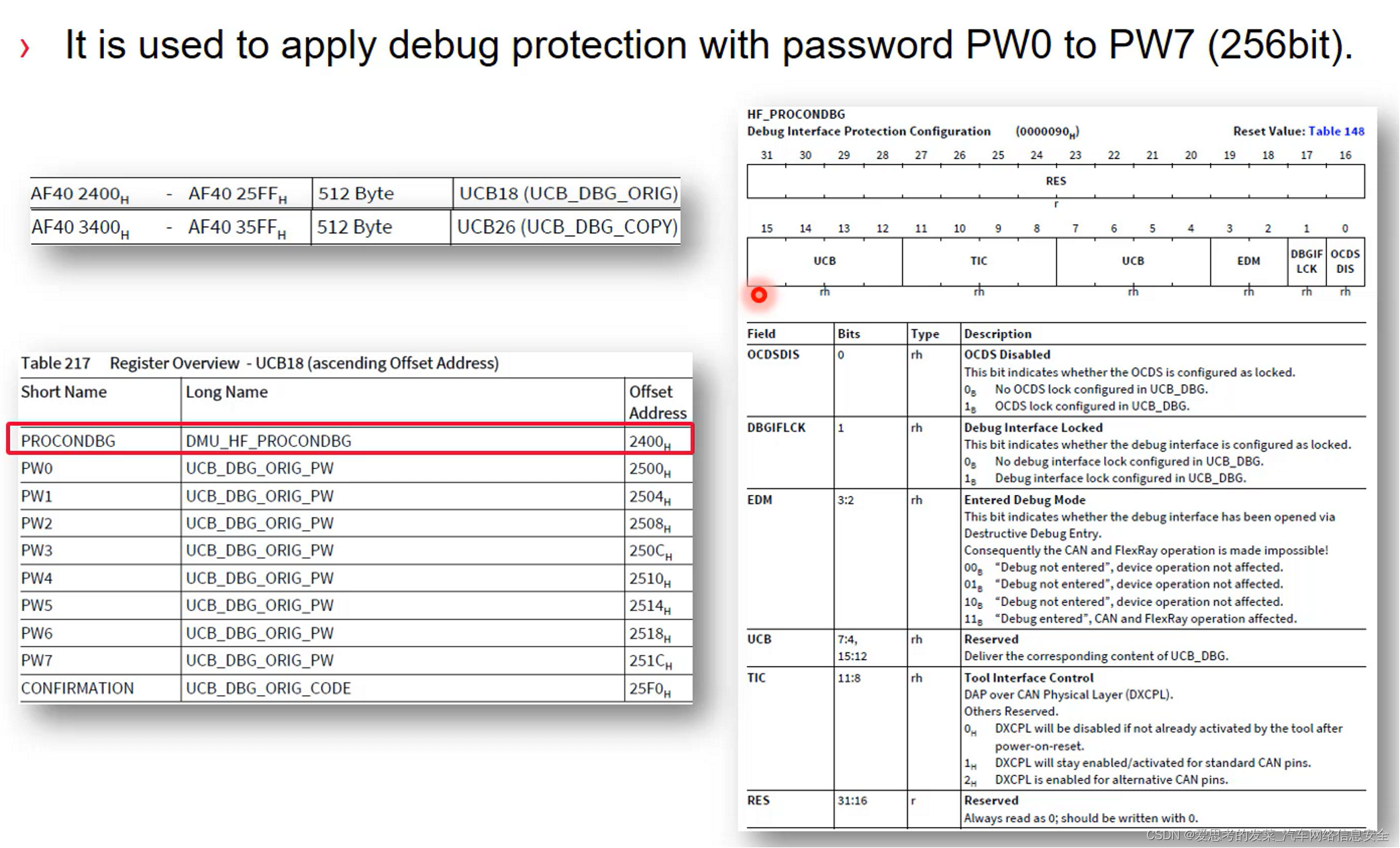

 UCB_DBG_ORIG and COPY



debug口保护：

DMU_HF_PROCONDBG写入03, debug口就会被保护起来， 调试器就不能链接目标MCU了

除非输入正确的密码：PW0~PW7

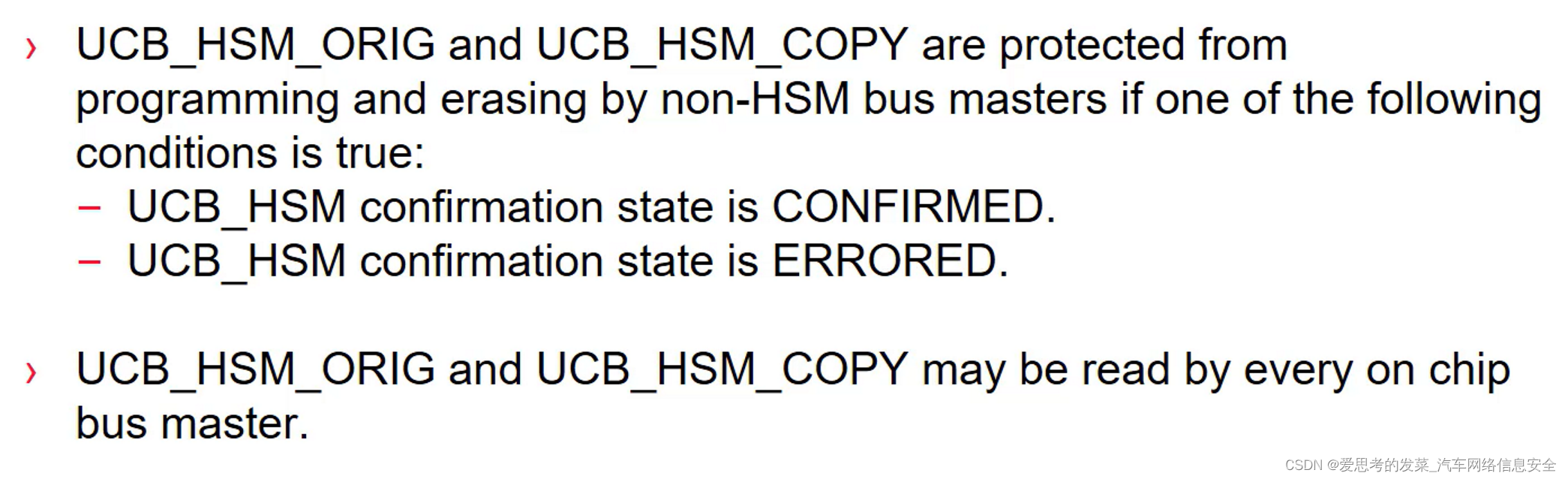

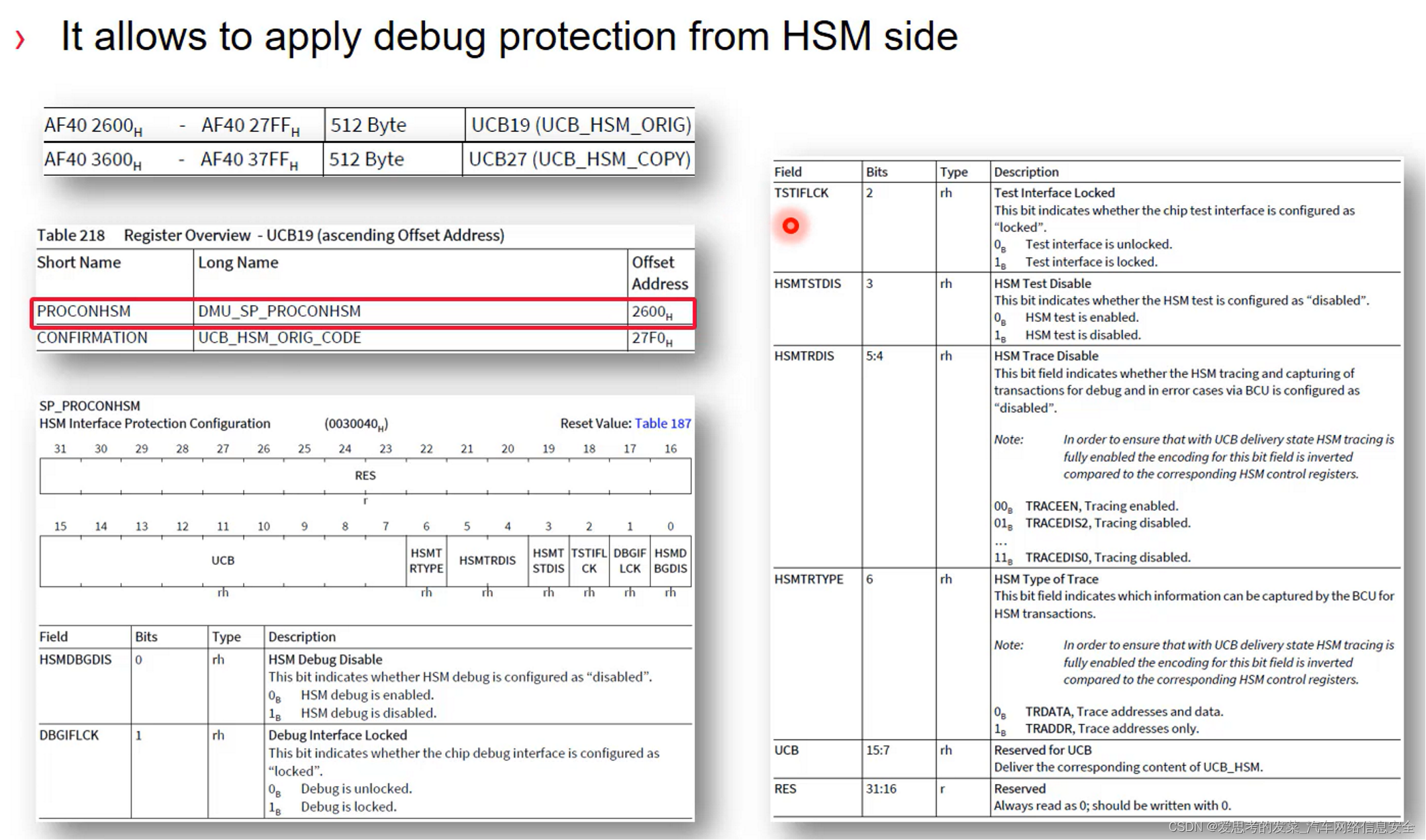

 UCB_HSM_ORIG and COPY



HSMDBGDIS: HSM 部分的debug口保护，设置1的话，调试器就无法连接HSM CPU了

DBGIFLCK: 主核 debug口的保护，也可以在前面MU_HF_PROCONDBG写入03设置，是或的关系

一旦confirm就不能被修改了

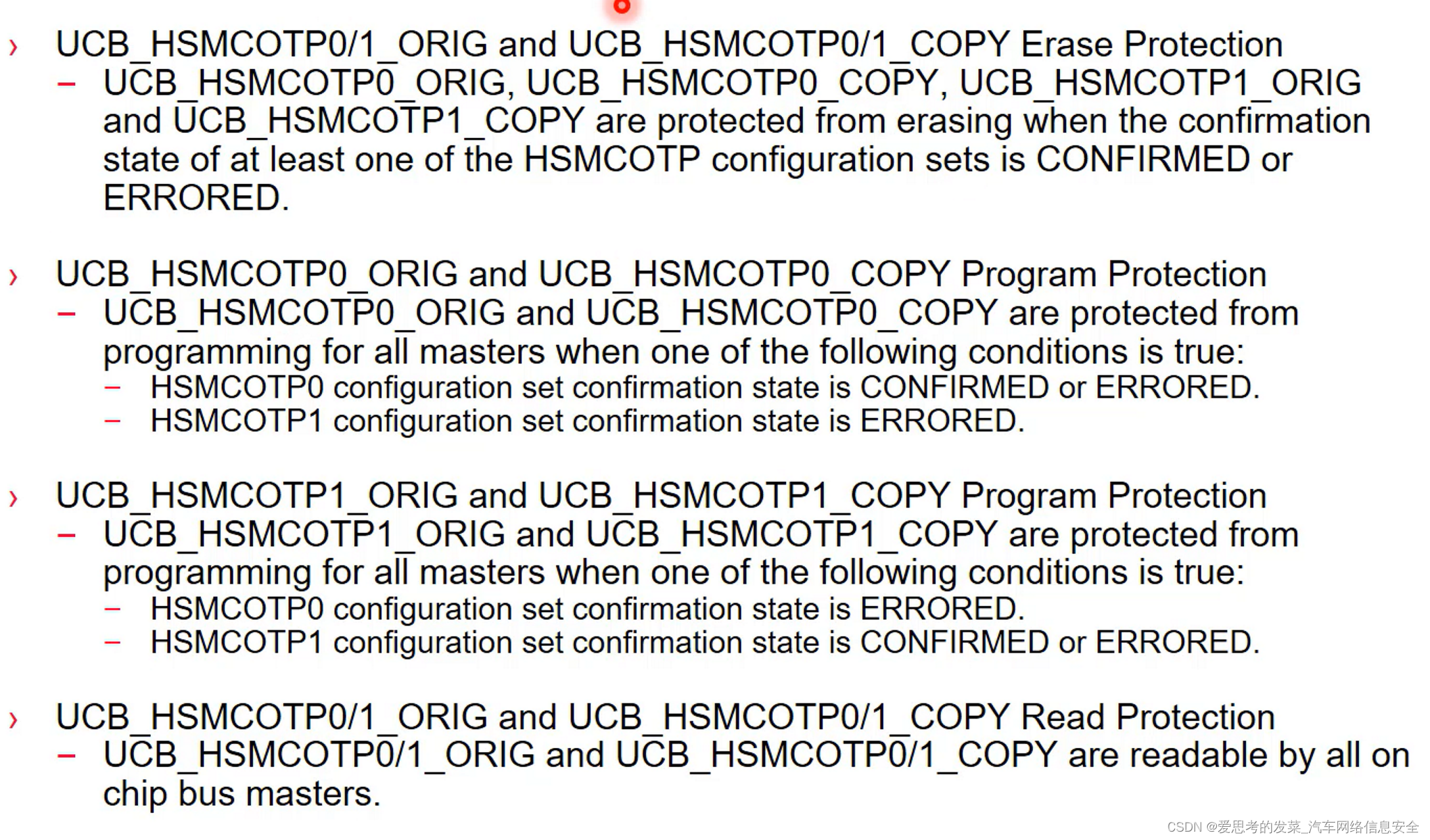

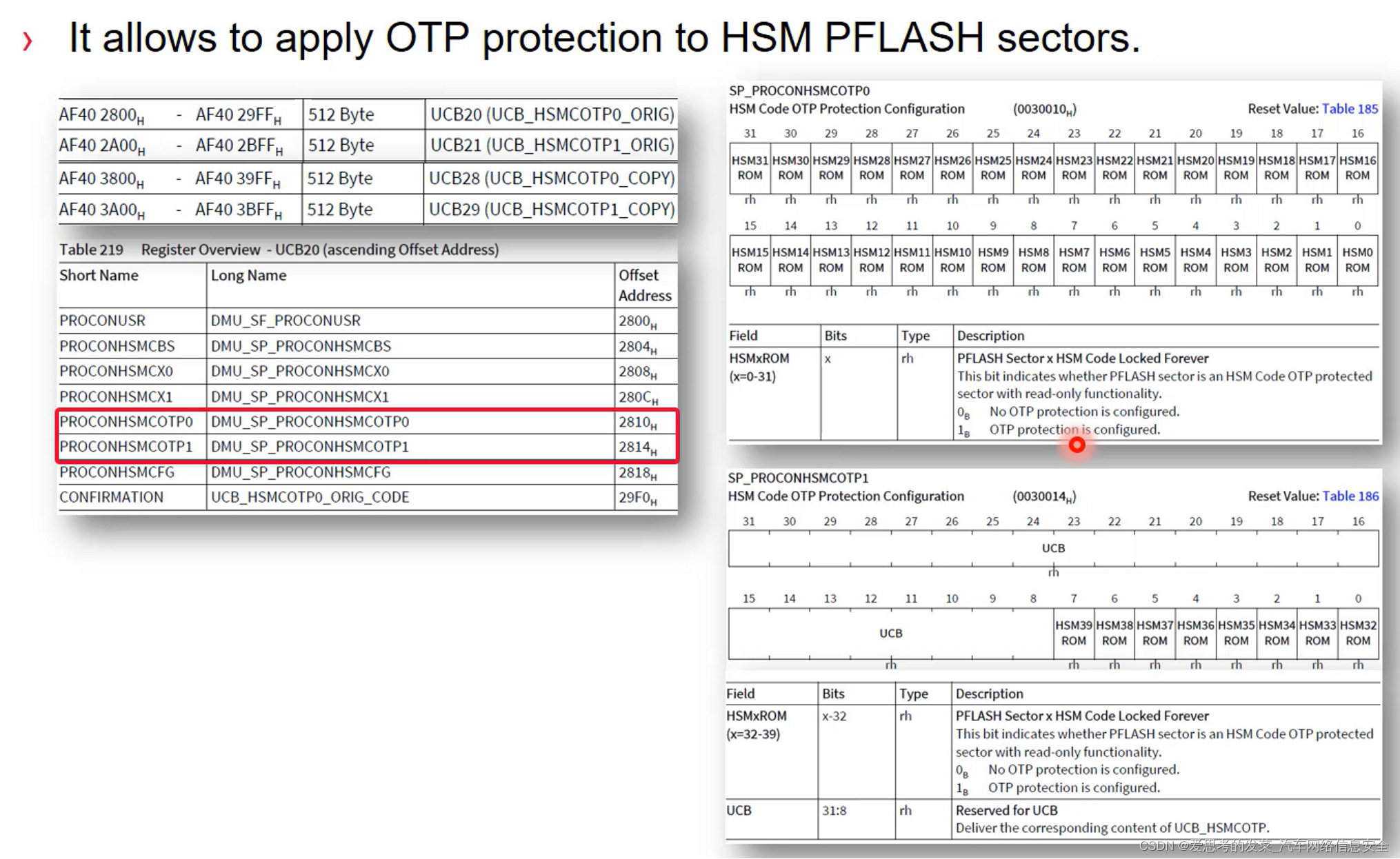

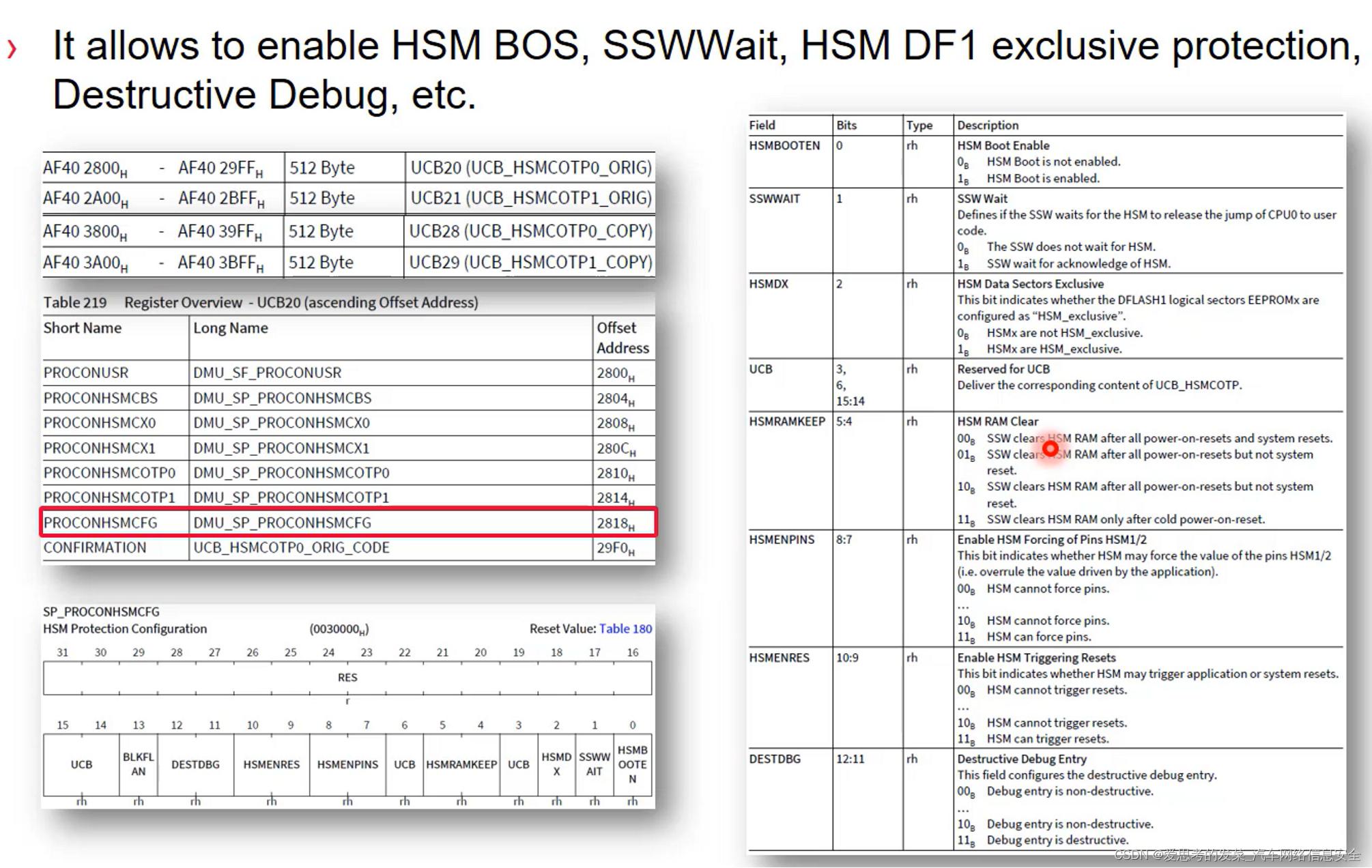

 UCB_HSMCOTP0/1_ORIG and COPY-1

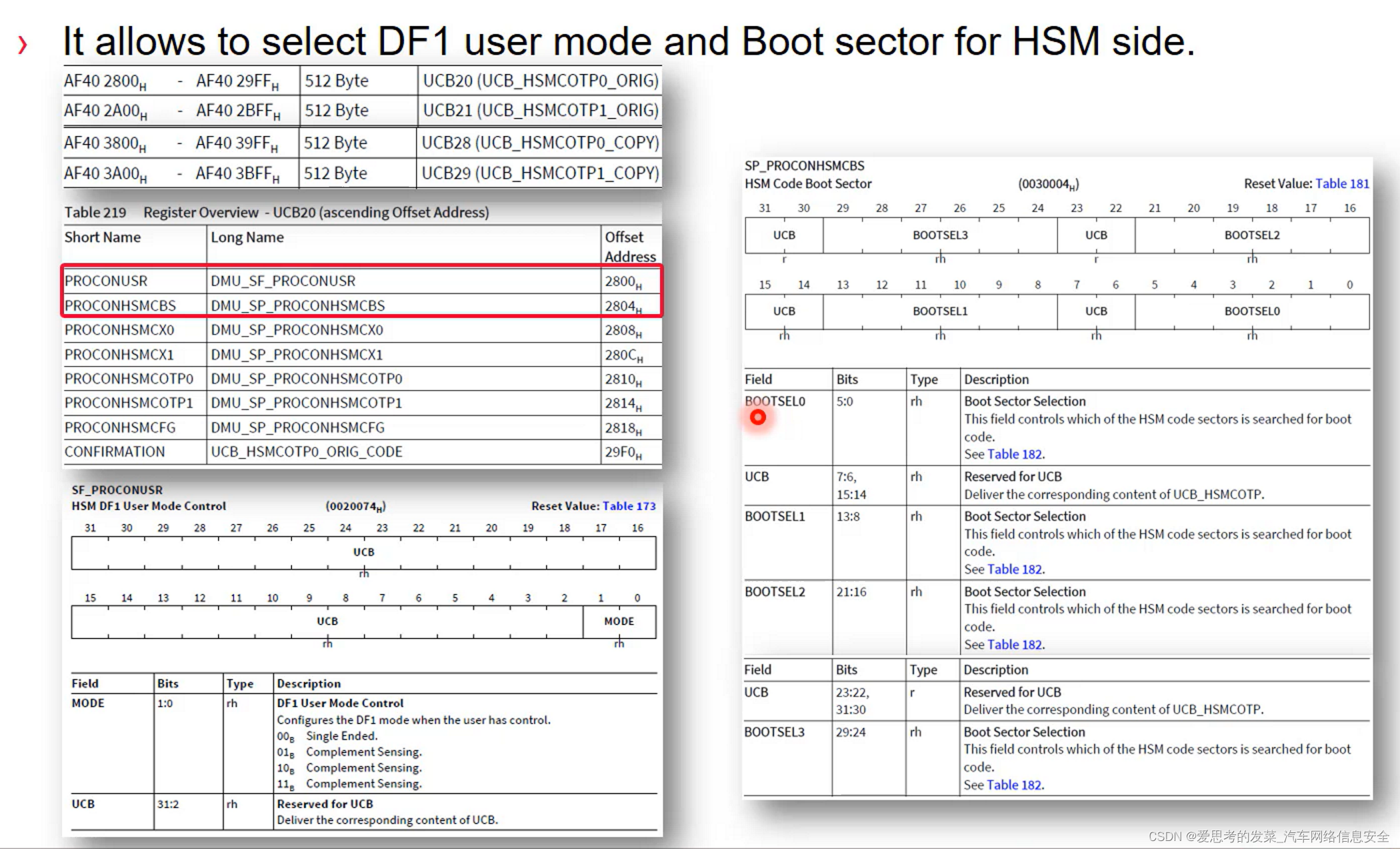

 DMU_SF_PROCONUSR:

设置DF1 mode: single ended 还是complement sensing

DMU_SP_PROCONHSMCBS

设置HSM程序的起始地址，0~3依次扫描，直到扫到有效的起始地址

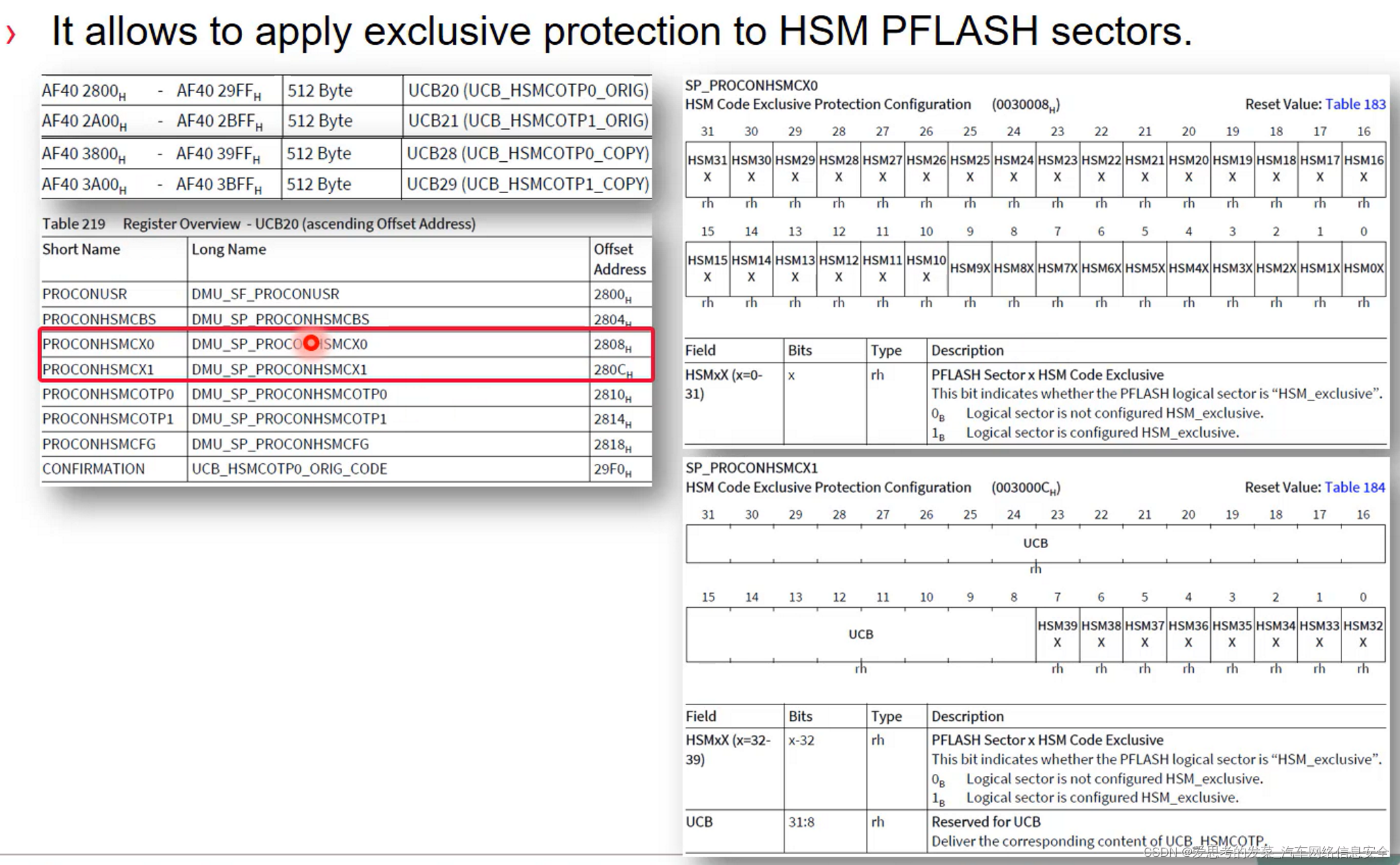

 DMU_SP_PROCONHSMCX0

DMU_SP_PROCONHSMCX1

用来配置HSM在Pflash sector是否配置成HSM code exclusive:(主核将看不到exclusive flash里面的数据，以及不能再对这里面的数据进行擦写的操作)

 DMU_SP_PROCONHSMCOTP0

DMU_SP_PROCONHSMCOTP1

配置HSM Pflash sector是不是要用OTP的这个功能

 DMU_SP_PROCONHSMCFG

HSMBOOTEN这一位要注意，这一位一旦使能，HSM就active了，使能之前必须要烧写好HSM的代码，没有HSM代码而把这一位使能的话，芯片就会锁死

HSM一旦confrim的话就不能被擦写了

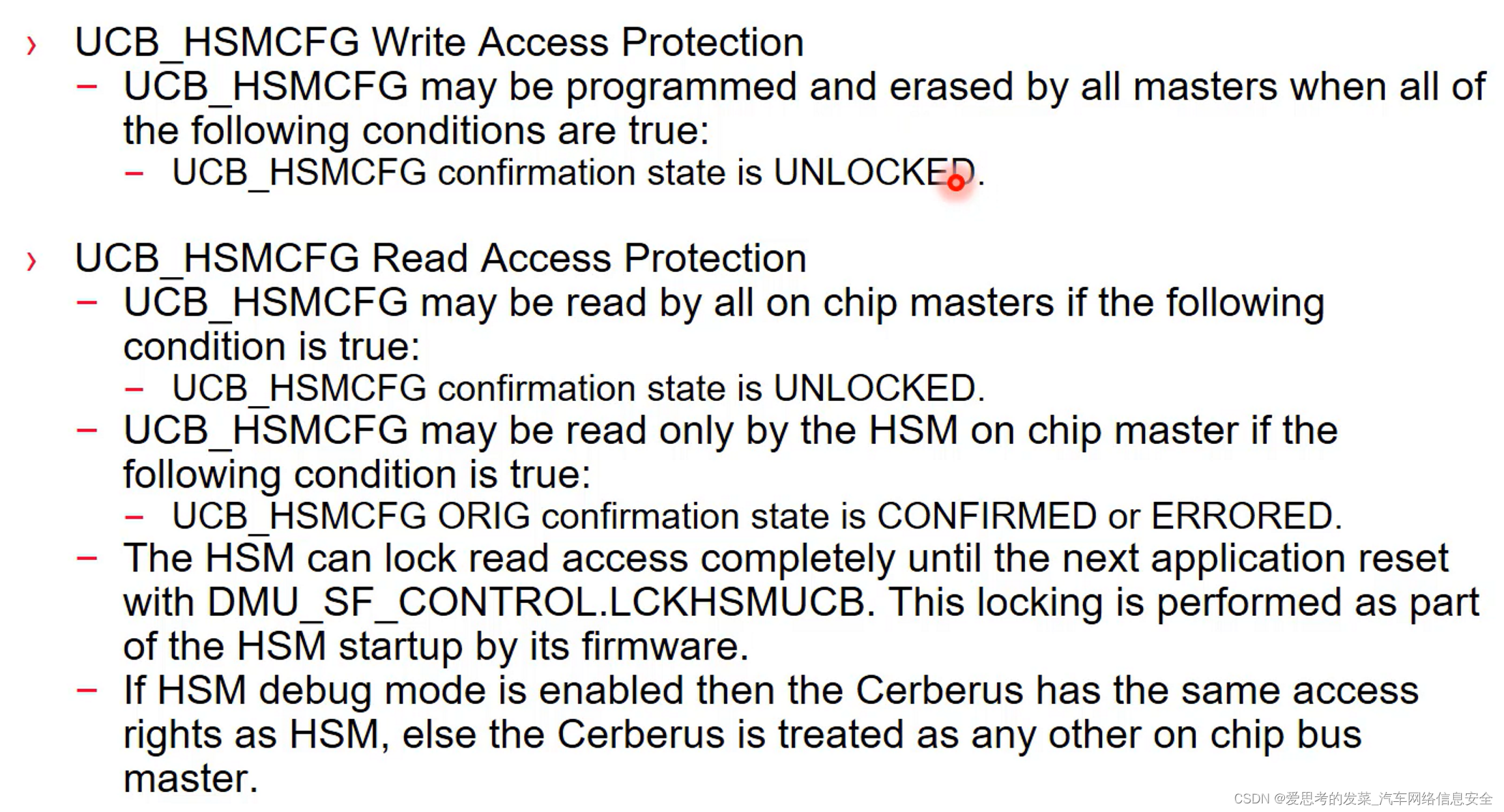

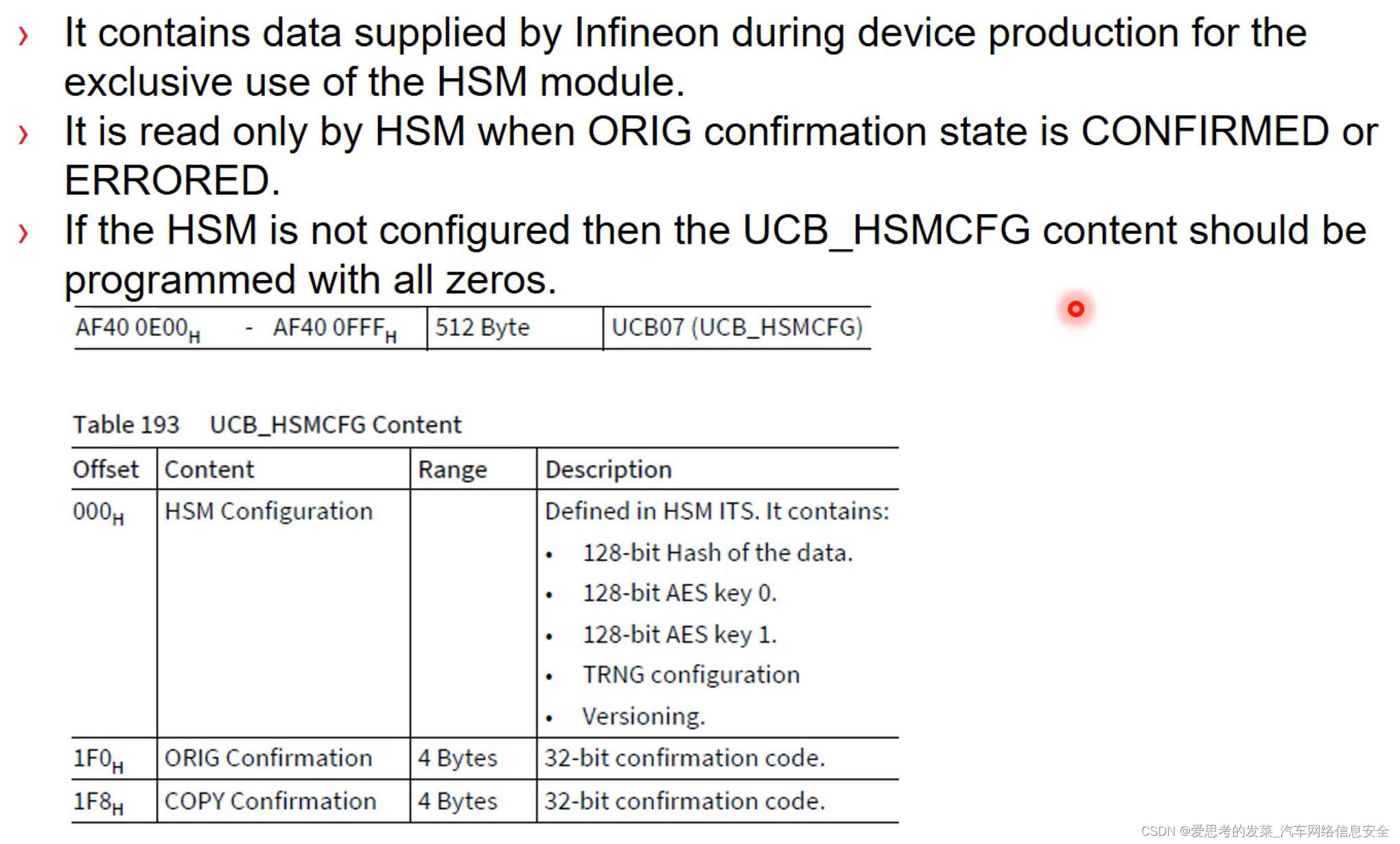

 UCB_HSMCFG

 用来存放一些密钥

一旦confirm,主核没有办法去读取它里面的内容，但是HSM依然可以读取

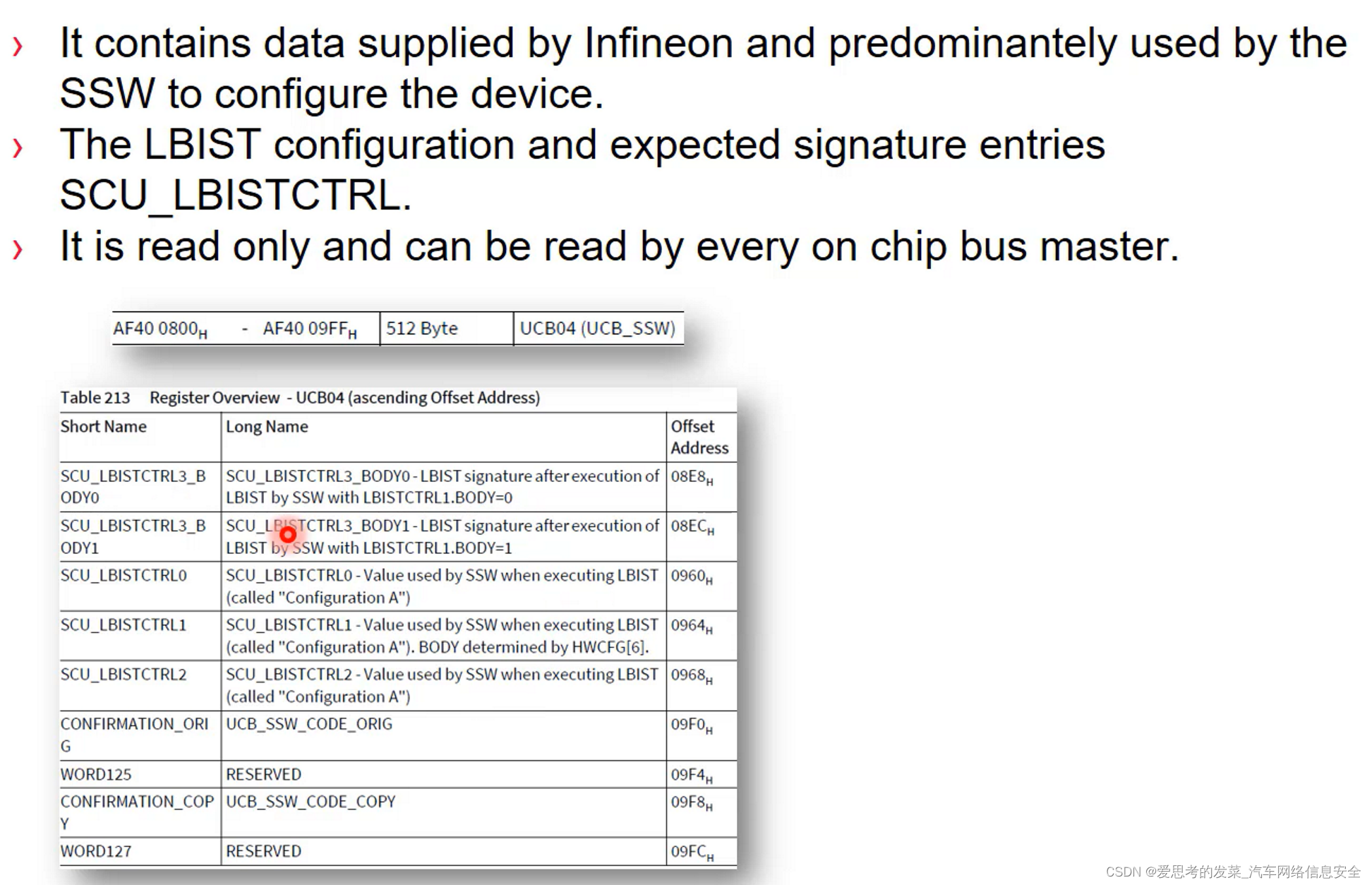

UCB_SSW

 主要是给LBIST服务的， 如果LBIST在SSW里面执行的话， SSW就会读取这个寄存器里面的default的值

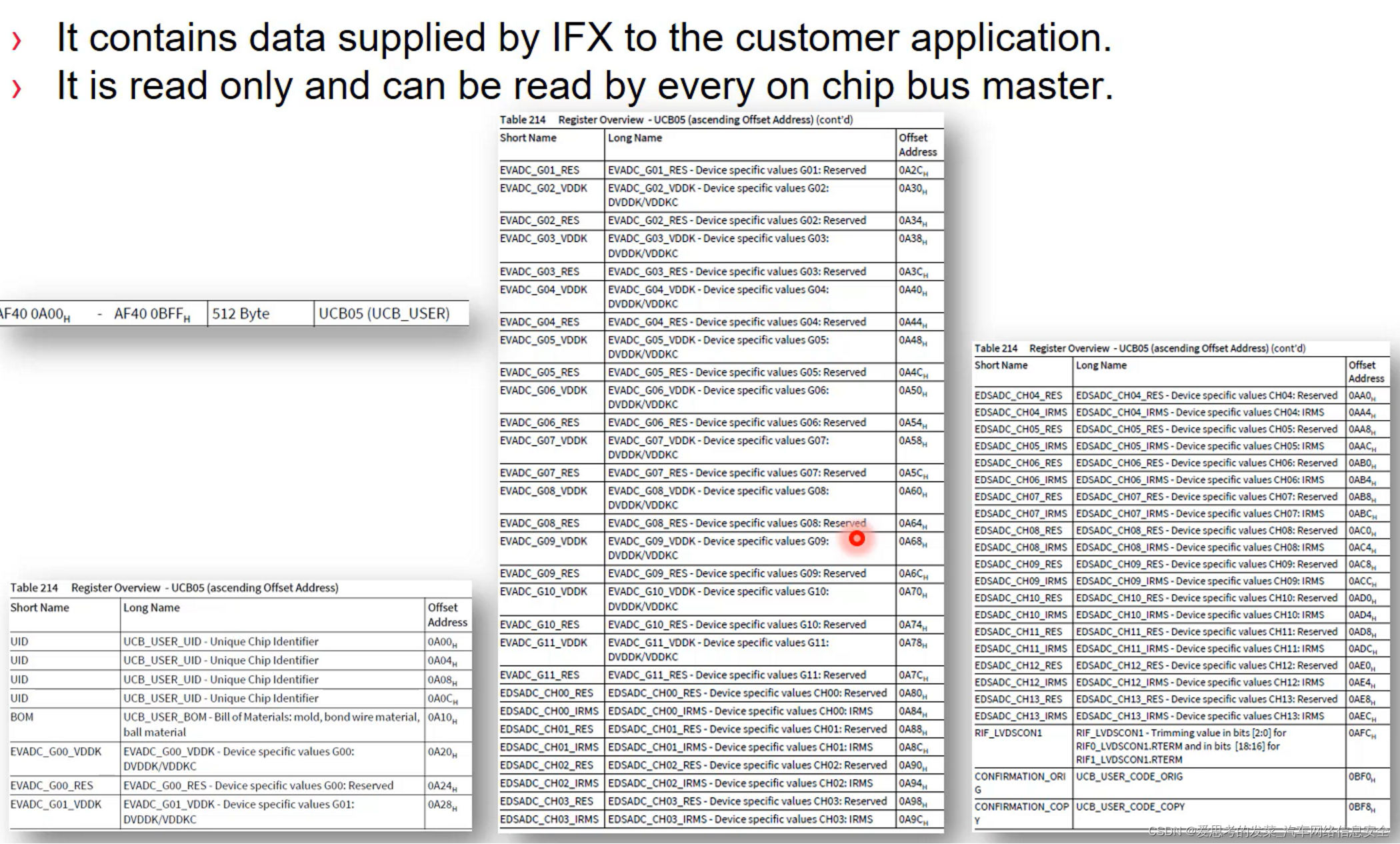

UCB_USER

 主要是存放芯片的unique ID,及其他外设的参数

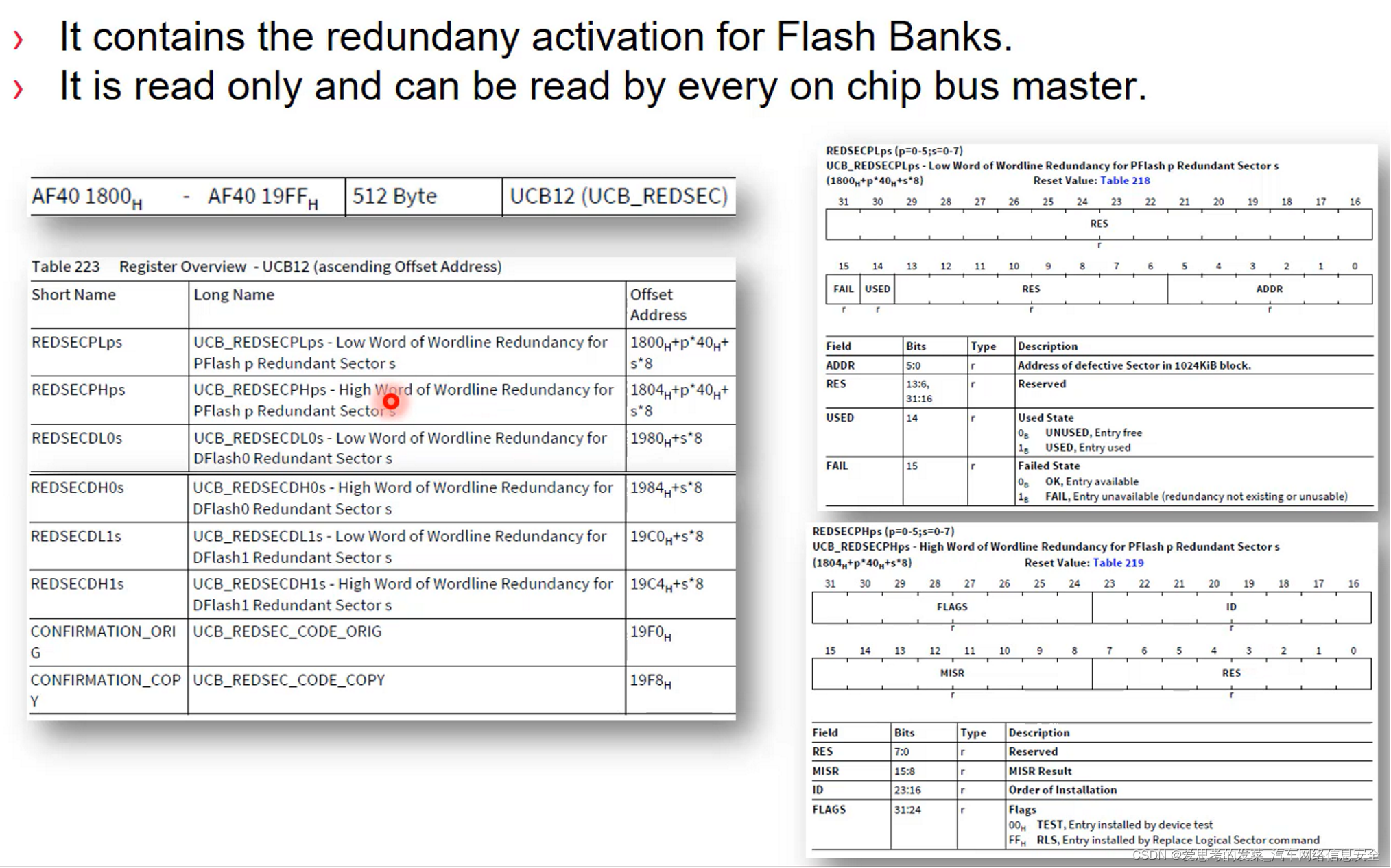

UCB_REDSEC

 Redundancy Sector:

在一个flash bank里面，3M的空间里面，可以分为3个1M的physical sector

每个physical sector都有2个redundancy sector

如果1个physical sector里面检测到擦写失败，sector有问题，可以调用flash command里面replace logic sector指令，用一个redundancy sector代替其坏掉的sector

这个UCB是用来记录现在两个备用的sector,实际有没有被用到，实际是替换掉哪个坏掉的sector
