前言

无人机起步于军用领域，近年来得益于在民用市场的开疆扩土，无人机的渗透力越来越大，并正在定义一个区别于传统航空业全新的“低空经济”。而其中核心组成部分电调（电子调速器）则被视为无人机“大脑”，在无人机上的主要作用是将直流电转换为交流电，并根据油门控制器接收到的数据信号控制电机的转速。

无人机电调技术特点

电调系统中驱动电机的功率主电路是三相全桥逆变电路，通常由电池（3S-8S电池电压11.1-33.6V）供电，逆变成三相交流电供无刷电机使用，如图1所示为无人机电调主电路结构图。由于电池电压很低，而驱动螺旋桨的电动机转矩要求很大，为达到出力要求，三相逆变器输出电流很大，因此驱动无人机电动机系统的逆变器需采用低压大电流三相逆变器。

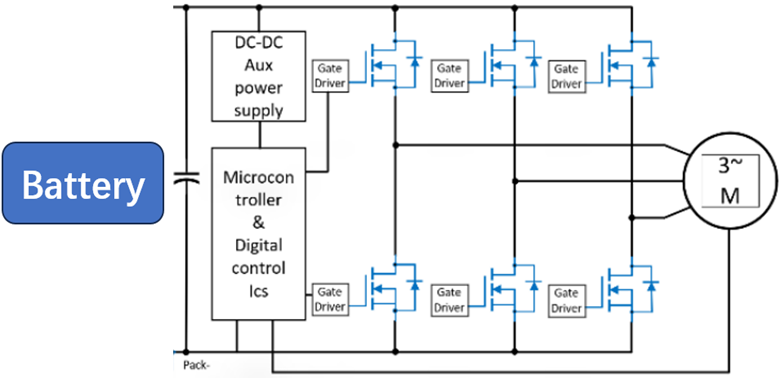

图1 无人机电调主电路结构图

电调中的MOSFET要求

无人机电调中的MOSFET管，在续航提升、电调性能等方面发挥着关键作用。因此采用低压大电流三相逆变电路还有以下突出问题需要解决：

1. 基于无人机的应用场景，逆变电路除了需要极高功率密度以
