前言

众所周知，同步整流(Synchronous Rectification, SR)是采用通态电阻极低的功率MOSFET替代整流二极管以降低损耗的一项新技术，它能大幅提升电源效率，并可利用其二次侧的优势改善电源指标，符合开关电源小型化、高能效、智能化的发展趋势。在大功率手机快充、适配器中主流解决方案仍然是反激式同步整流拓扑。其挑战在于制定可靠的控制策略及驱动电路，并最大化突出其优势，以提高整机效率。

反激式同步整流基本原理

同步整流是采用 MOSFET 进行输出电流整流，相比传统二极管相对固定的正向压降，MOSFET 的压降与电流和导通电阻成正比，如图 1所示。由于MOSFET的导通压降低， 可大幅度降低对整流电路功率器件导通损耗。对于低压大电流输出应用，通过选择理想导通电阻的SR MOSFET，可以实现比传统二极管整流更好的效率和散热性能。

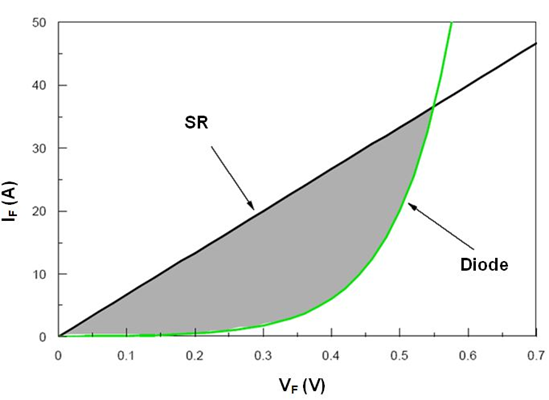

图1 SR与二极管导通特性

其工作原理是通过控制 MOSFET 的导通和关断，使其在适当的时刻导通，从而实现电流的低阻流通。


具体来说，当变压器次级绕组感应出电压使得电
