瑶芯技术分享 | MOSFET开关过程详解

于 2024-08-13 16:54:38 发布
阅读量1.1k 收藏 26
点赞数 19
文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_76606324/article/details/141168215
版权

前言

由于MOSFET是电压型器件，当驱动电压Vgs大于Vth电压就可以开通，开通就是给寄生电容充电的过程，同理，关断就是寄生电容的放电过程。

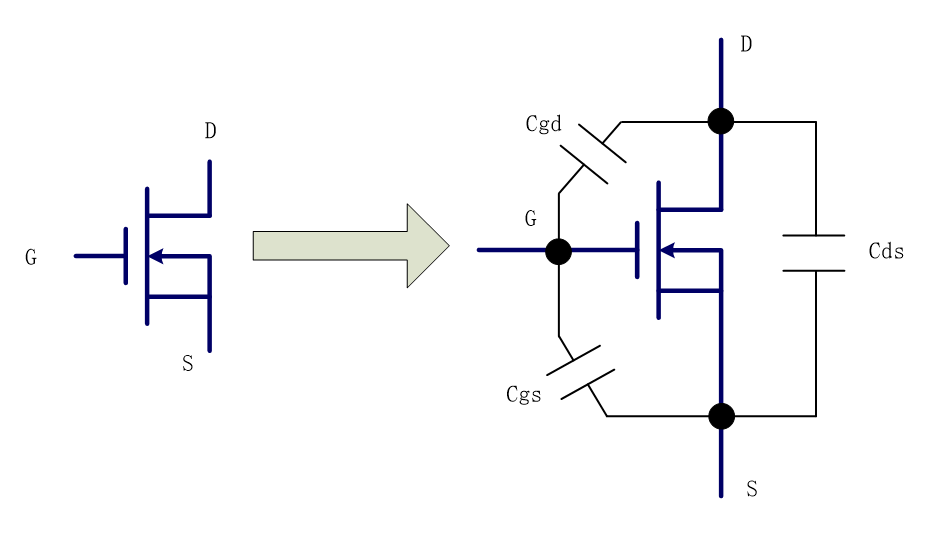

寄生电容

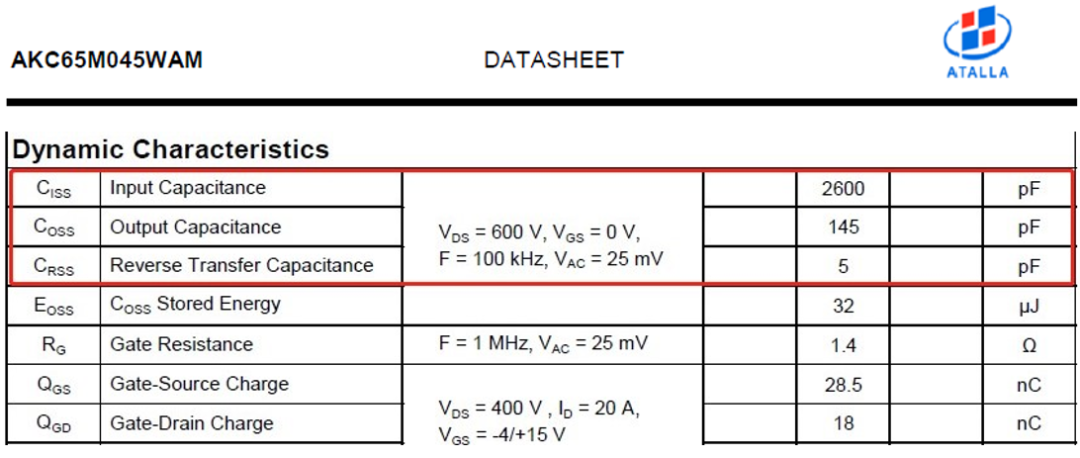

输入电容Ciss=Cgs+Cgd，由DS短路测得

输出电容Coss=Cgd+Cds，GS短路，Cgd和Cds并联所得

反向传输电容Crss=Cgd，也叫米勒电容。这个电容不是恒定的，它随着G极和D极间电压变化而迅速变化，同时会影响G极和S极电容的充电


开通过程

Vth——MOSFET的GS极之间开启阈值电压，这个阈值电压（Gate-source threshold voltage），完整的标记为VGS(th)，是MOSFET的重要参数之一，一般简单标记为Vth，
