一、前言

 2024年全国电赛也是落下帷幕了，各省获奖名单陆续出炉，不知道大家有没有拿到满意的成绩。电赛总是充满遗憾的，但只要有所收获，就不算白来。电赛的故事不是三言两语能概括的，但我始终相信学无止境，因而在此将参赛方案整理并开源，也希望能和各位读者共同探讨，共同进步。

二、赛题分析

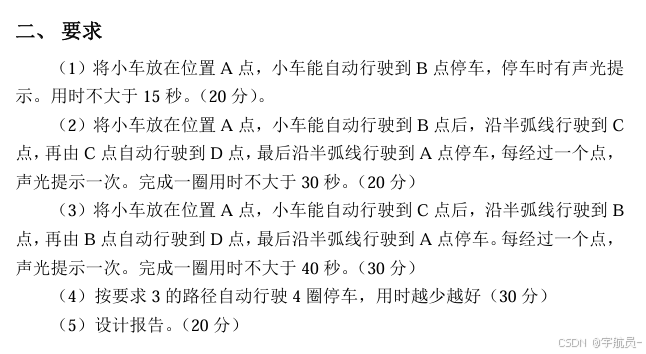

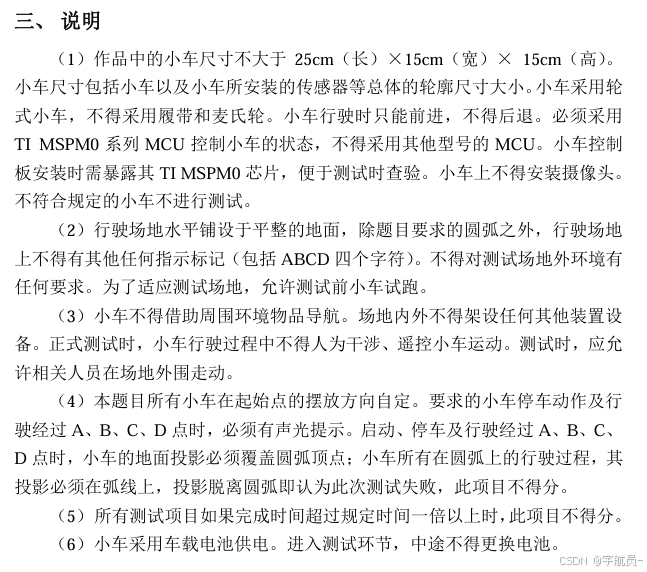

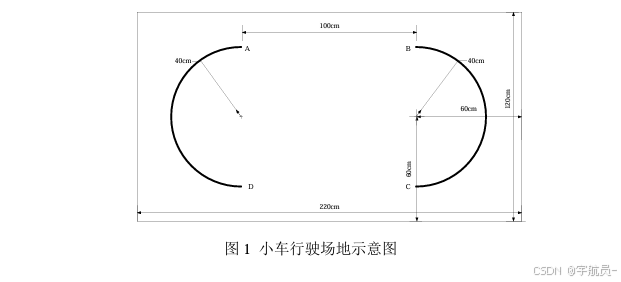

2024年H题自动行驶小车，题目如下：




相较于往年的小车题，今年的题目其实是偏简单的，难点主要有两个：

1、限定使用TI MSPM0系列的板子

2、在不使用摄像头的情况下实现白色区域的自动寻路

对于第一个问题，我向大家推荐两个解决方案：

1、【2024电赛】 TI MSPM0快速入门课

2、 LP-MSPM03507学习资料汇总

链接一是B站UP主Torris的入门视频，讲的非常清晰，推荐给大家

链接二是南极熊学长整理的M0资料，非常全面，后续我也会整理一份G3507的学习笔记供大家交流学习

 对于第二个问题，我使用的解决方案是使用高精度陀螺仪模块（MPU6050、JY61P、GY25等），通过巡航角来判断小车的行驶方向。

解决了这两个最大的难题之后，就可以根据题目出一个大致方案了。

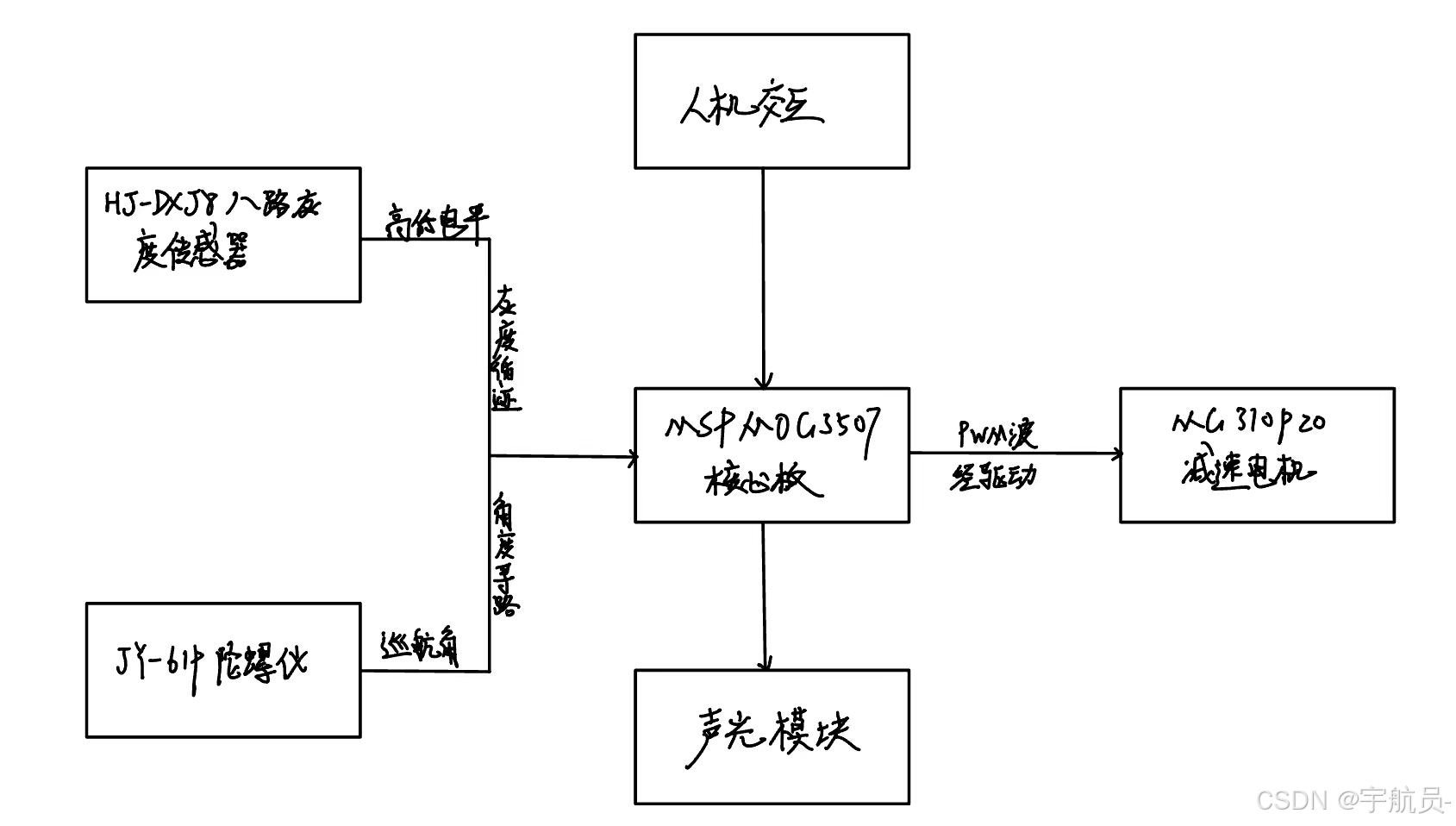

三、方案框架


 这里我使用的陀螺仪是JY61P，不推荐大家使用MPU6050，零漂太严重，想用的话需要用算法去零漂，这里就不过多介绍了。

思路很简单，有线靠灰度寻线，没线靠巡航角找角度。

接下来我会对各个模块的代码进行简单的整理讲解，文章本意是与大家交流，如有不足之处也希望大家多多包涵。

文末代码开源，可根据代码分析学习。

四、电机驱动

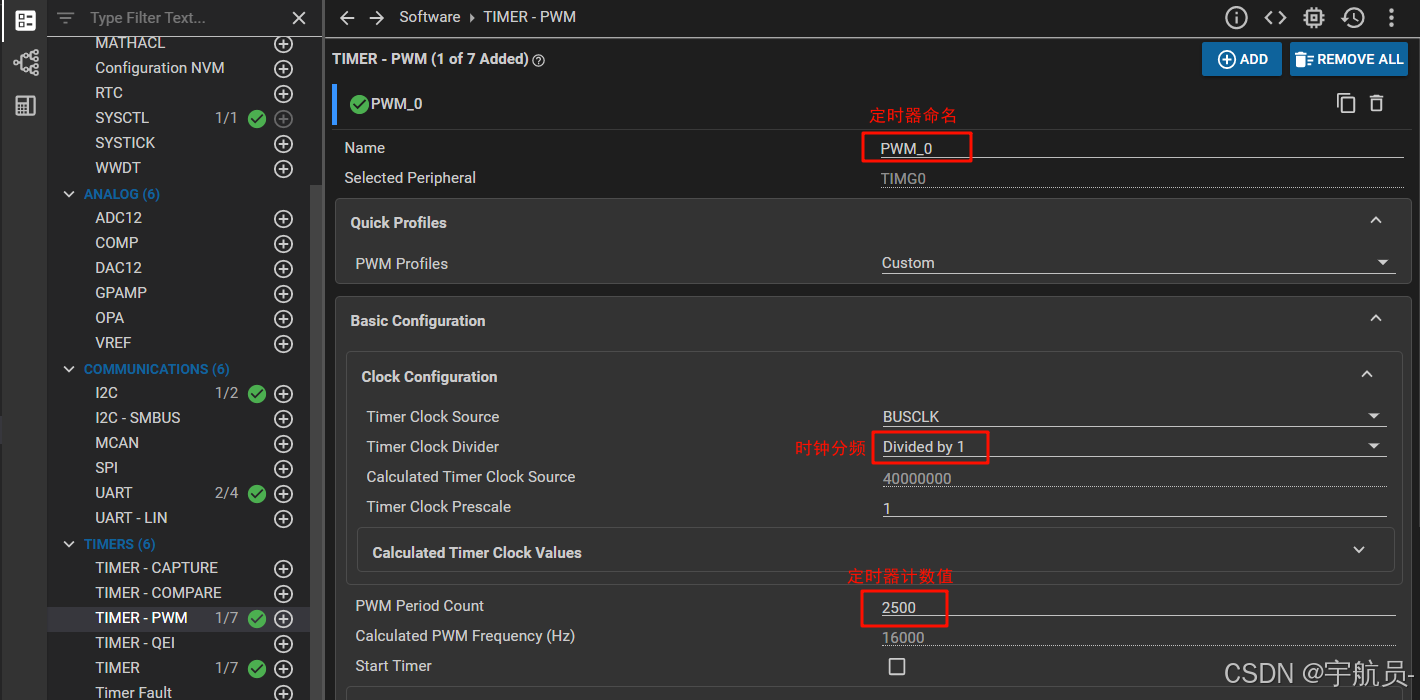

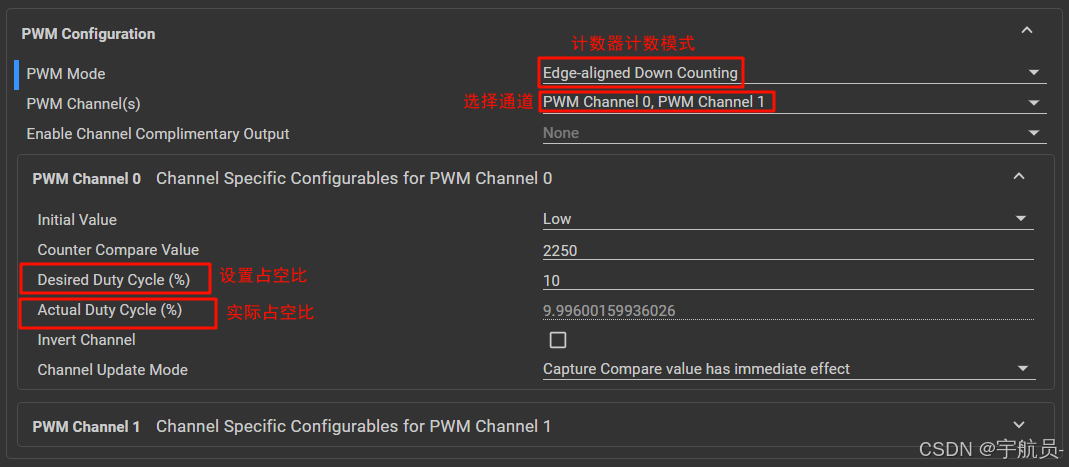

1、PWM波配置


 其中，PWM Period Count就是定时器计数周期的计数值，也就是重装载值，相当于32中的ARR。

 Calculated PWM Frequency为系统计算出的PWM实际输出频率，驱动电机建议在15k~20k之间。


 我们需要两个PWM波，所以开启了两个通道，计数模式对我们影响不大，这里选择向下计数。

通道1设置与通道0完全一致。

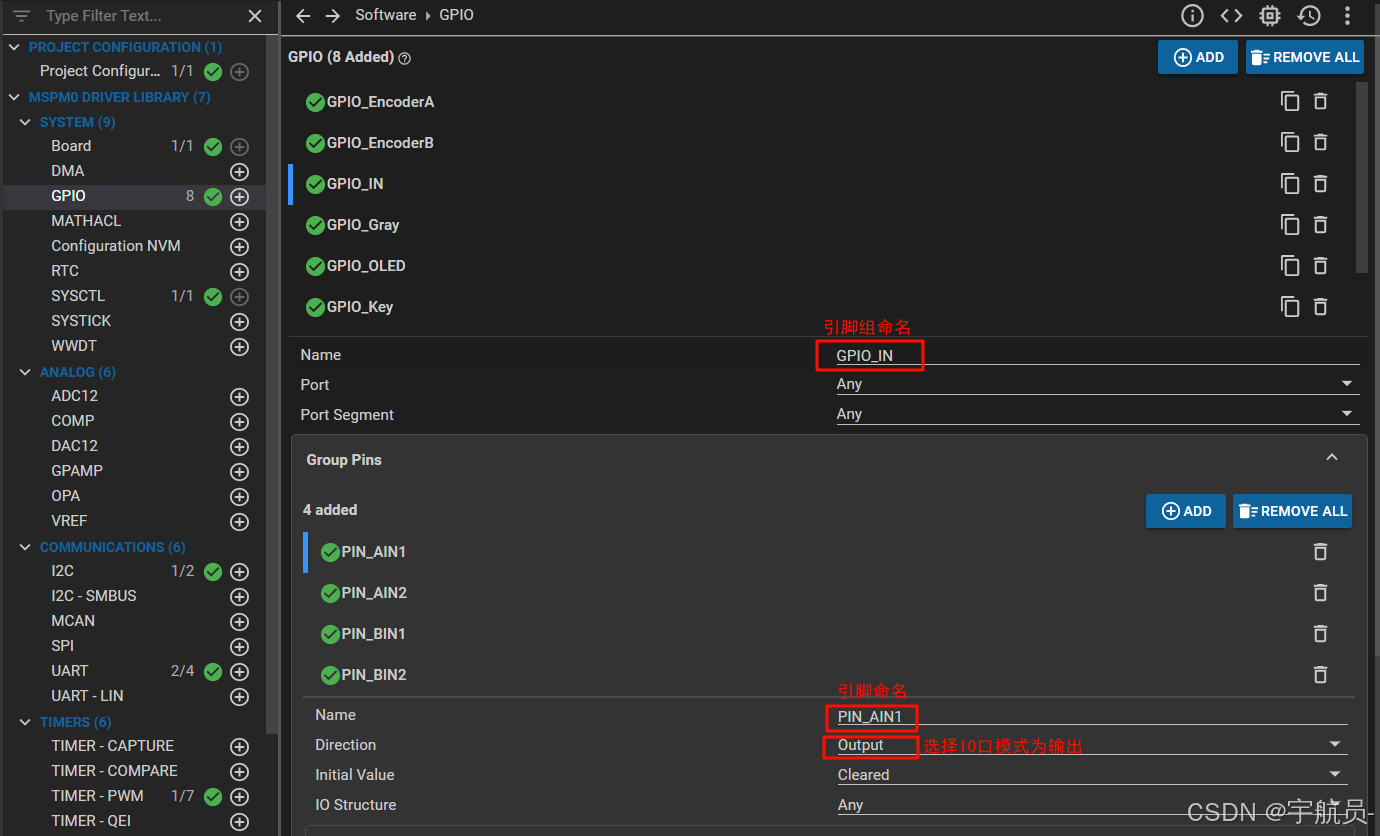

2、IN1、IN2配置


其余三个引脚配置均相同，仅需配置IO口名称及模式。

3、自定义函数用以修改PWM波占空比

/********************************************
函数功能：修改PWM波占空比
参数：  duty：占空比0~100
        channel：通道选择
返回值：无
********************************************/
void set_Duty(uint8_t duty,uint8_t channel)
{
    uint32_t CompareValue;
    CompareValue = 2500 - 2500/100*duty;                  //占空比转换

    if(channel == 0)
    {
        DL_Timer_setCaptureCompareValue(PWM_0_INST,CompareValue,DL_TIMER_CC_0_INDEX);
    }
    else if(channel == 1)
    {
        DL_Timer_setCaptureCompareValue(PWM_0_INST,CompareValue,DL_TIMER_CC_1_INDEX);
    }
}

这里我选择直接直接输入占空比，将其转换为Counter Compare Value。

注意，占空比转换公式中的2500须等于PWM波配置中的PWM Period Count值。

4、自定义函数用以驱动电机

/********************************************
函数功能：输入PWM波占空比驱动电机
参数：  motor_left：左轮目标占空比
        motor_right：右轮目标占空比
返回值：无
********************************************/
void Set_Pwm(int motor_left,int motor_right)
{
	if(motor_left > 0)	//前进
	{
        AIN10;
		AIN21;
	}
	else				//后退
	{
		AIN11;
		AIN20;
	}
    set_Duty(myabs(motor_left),1);

	if(motor_right > 0) //前进
	{
		BIN10;
		BIN21;
	}
	else				//后退
	{
        BIN11;
		BIN20;
	}
    set_Duty(myabs(motor_right),0);
}

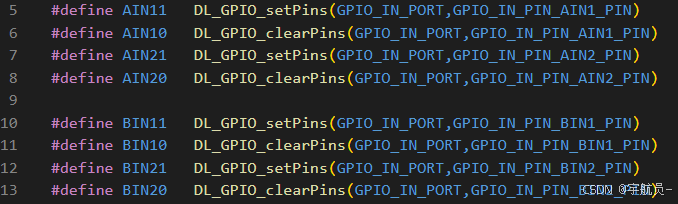

其中AIN11、AIN10等均为宏定义，就是根据输入转速值的正负将引脚置高或置低。


这样电机驱动部分就完成了，现在就可以让小车跑起来了。

五、编码器读取

编码器的数值的读取是小车控制中最重要的一环，我们需要根据编码器的返回值判断电机是否到达了我们需要的转速。

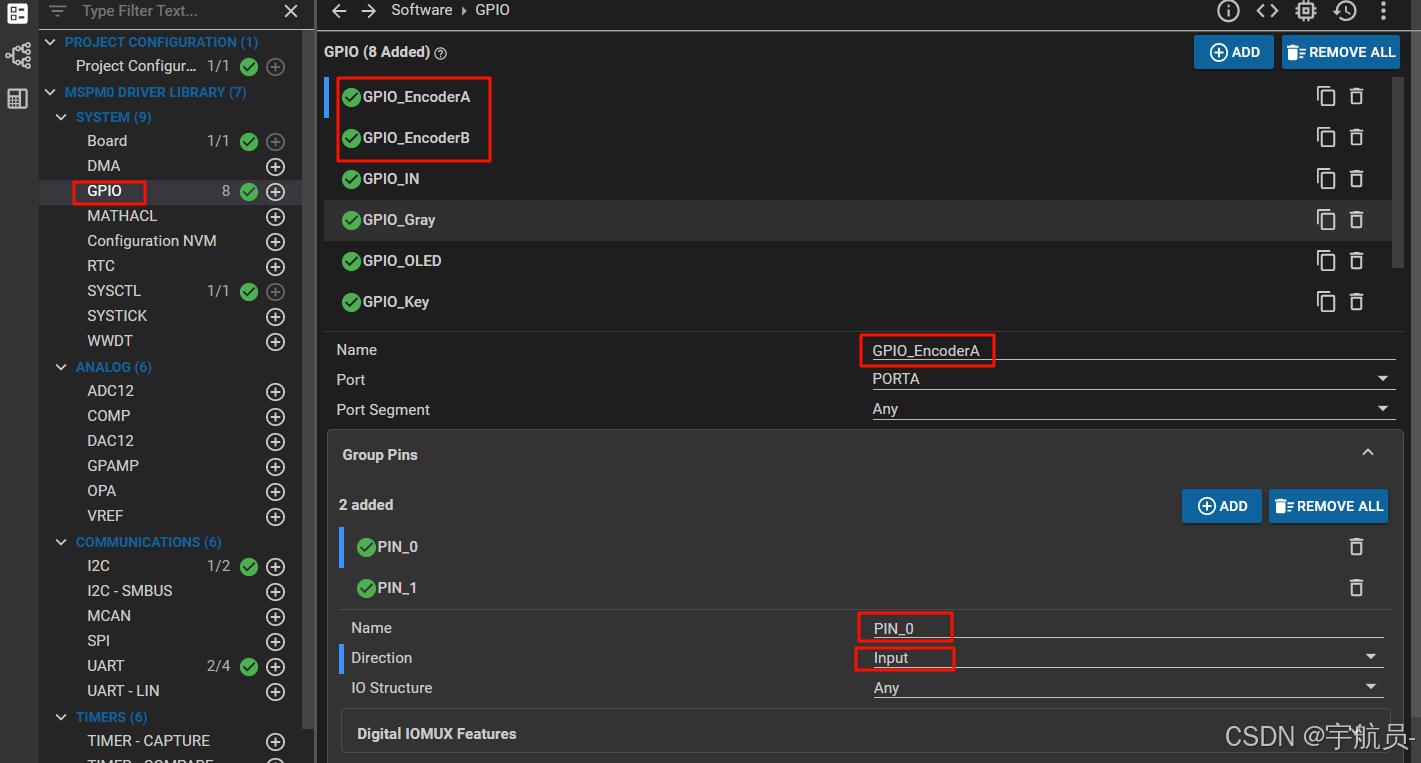

1、编码器IO口配置


两个电机各须两个引脚，因此我们开启两个引脚组分别读取两个电机的编码器数值。

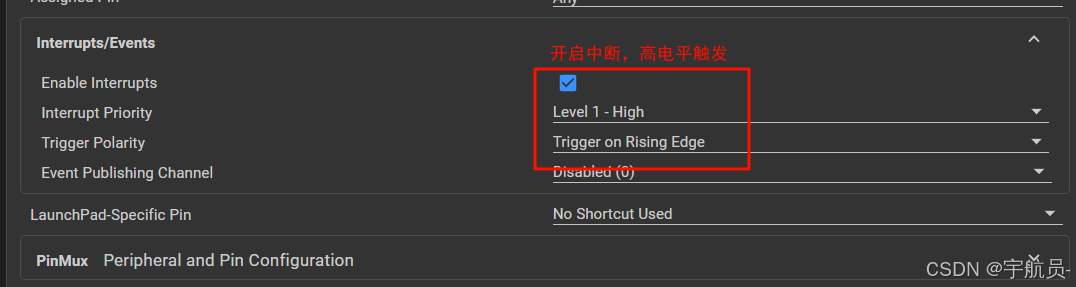

 这里开启引脚的外部中断用以读取编码器电平，其余三个引脚同理。

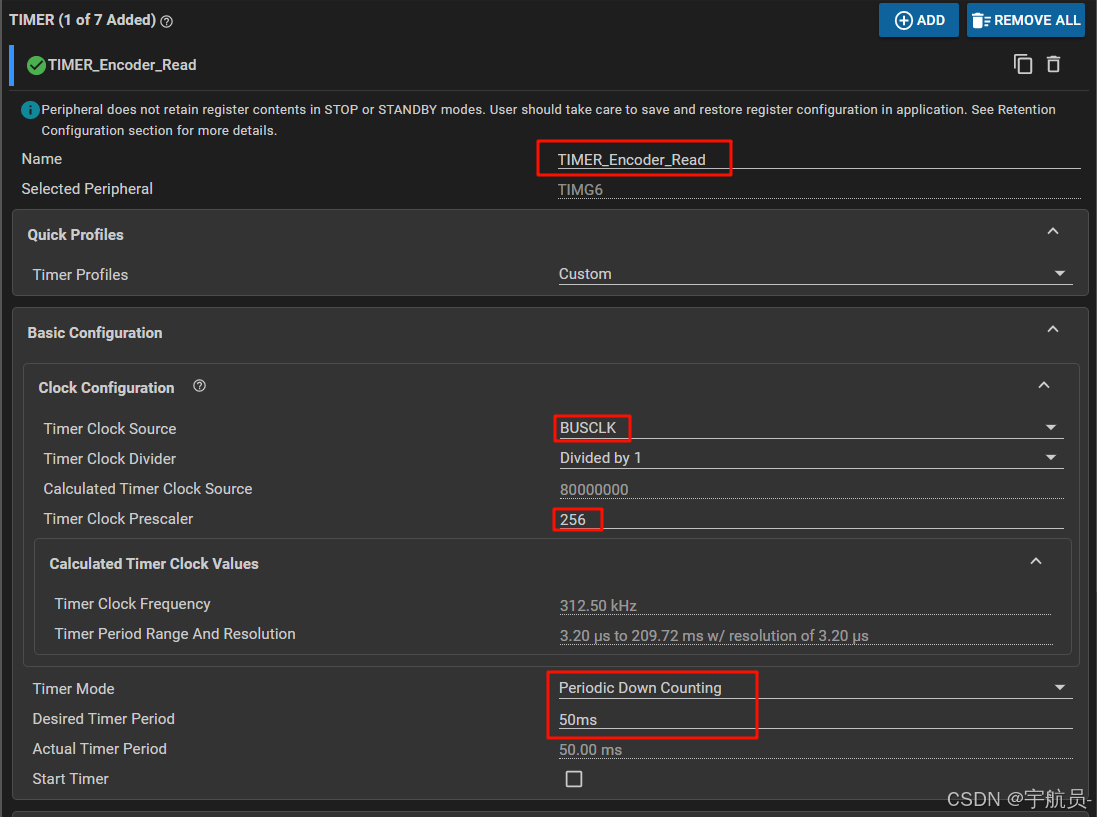

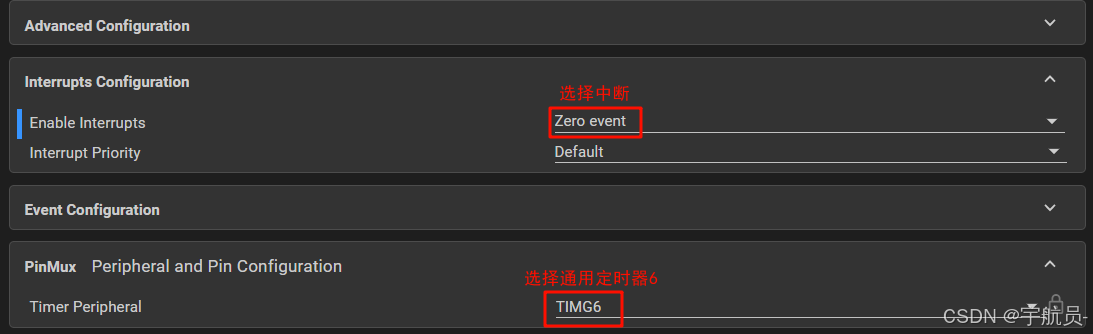

2、定时中断配置

完成引脚配置后，我们只能读取编码器高低电平的转换，因此我们还需要一个定时器用以读取一段时间内的编码器数值。


这里我们选择50ms的计数周期，建议周期设置为20~50ms。


3、中断读取编码器

这里使用四分频的编码器读取方式，对四分频读取不了解的同学可以看南极熊学长的博客

【STM32+HAL】直流电机PID控制

/********************************************
函数功能：中断读取编码器
参数：无
返回值：无
********************************************/
void GROUP1_IRQHandler(void)                    //中断服务函数
{
    /**********************编码器读取***********************/
    gpioA = DL_GPIO_getEnabledInterruptStatus(GPIOA,GPIO_EncoderA_PIN_0_PIN | GPIO_EncoderA_PIN_1_PIN);
    gpioB = DL_GPIO_getEnabledInterruptStatus(GPIOB,GPIO_EncoderB_PIN_2_PIN | GPIO_EncoderB_PIN_3_PIN);
    if((gpioA & GPIO_EncoderA_PIN_0_PIN) == GPIO_EncoderA_PIN_0_PIN)
    {
        //Pin0上升沿
        if(!DL_GPIO_readPins(GPIOA,GPIO_EncoderA_PIN_1_PIN))//P1为高电平
        {
            gEncoderCount_left--;
        }
        else//P1为低电平
        {
            gEncoderCount_left++;
        }
    }
    else if((gpioA & GPIO_EncoderA_PIN_1_PIN) == GPIO_EncoderA_PIN_1_PIN)
    {
        //Pin1上升沿
        if(!DL_GPIO_readPins(GPIOA,GPIO_EncoderA_PIN_0_PIN))//P0为高电平
        {
            gEncoderCount_left++;
        }
        else//P1为低电平
        {
            gEncoderCount_left--;
        }
    }

    if((gpioB & GPIO_EncoderB_PIN_2_PIN) != 0)
    {
        if(!DL_GPIO_readPins(GPIOB,GPIO_EncoderB_PIN_3_PIN))
        {
            gEncoderCount_right--;
        }
        else
        {
            gEncoderCount_right++;
        }
    }
    else if((gpioB & GPIO_EncoderB_PIN_3_PIN) != 0)
    {
        if(!DL_GPIO_readPins(GPIOB,GPIO_EncoderB_PIN_2_PIN))
        {
            gEncoderCount_right++;
        }
        else
        {
            gEncoderCount_right--;
        }
    }
    DL_GPIO_clearInterruptStatus(GPIOA, GPIO_EncoderA_PIN_0_PIN|GPIO_EncoderA_PIN_1_PIN);
    DL_GPIO_clearInterruptStatus(GPIOB, GPIO_EncoderB_PIN_2_PIN|GPIO_EncoderB_PIN_3_PIN);
}

其中，gEncoderCount_left及gEncoderCount_right均为全局变量，用以计数编码器数值。

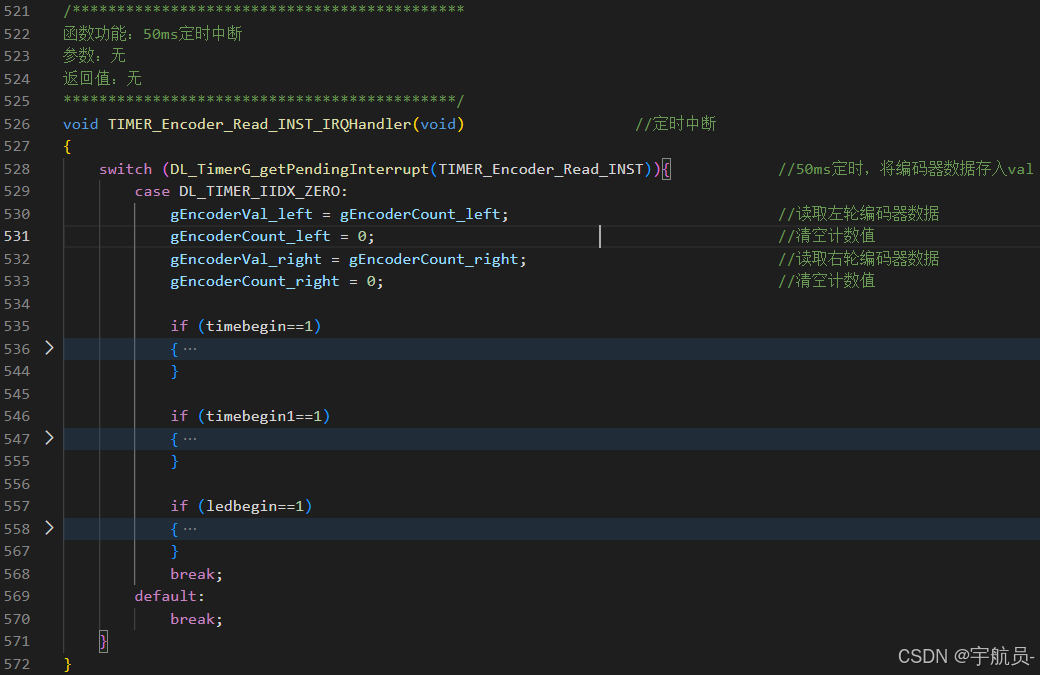

4、定时器定时读取编码器数值


每50ms读取一次外部中断中的编码器计数值并将计数值清零

我们得到了电机的转速，接下来就可以对小车进行控制了。

六、陀螺仪巡航角获取

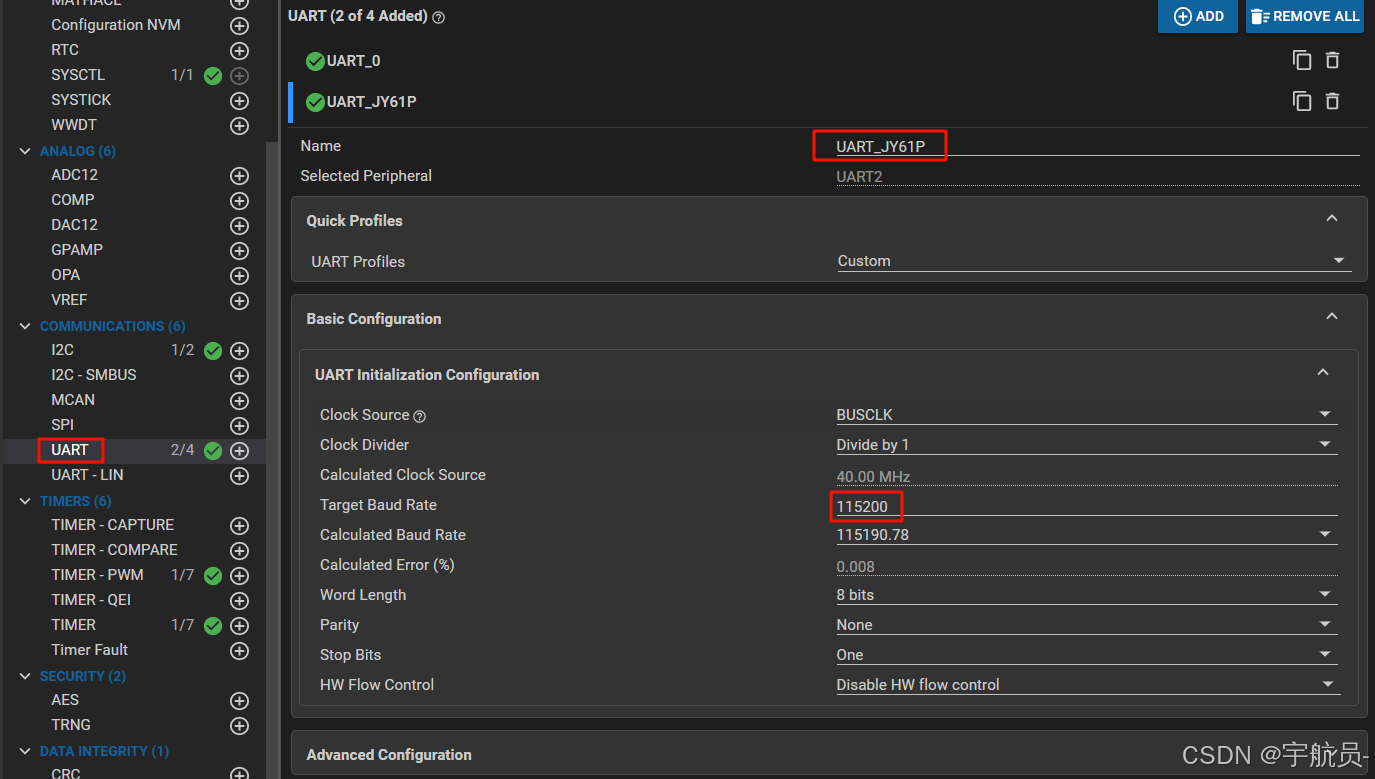

我们使用的陀螺仪JY61P可以直接通过串口获取返回值，这里我们选择用串口中断，想提高传输效率也可以选择使用DMA。


代码用的是官方提供的例程，这里就不贴了，大家可以直接在工程中查看。

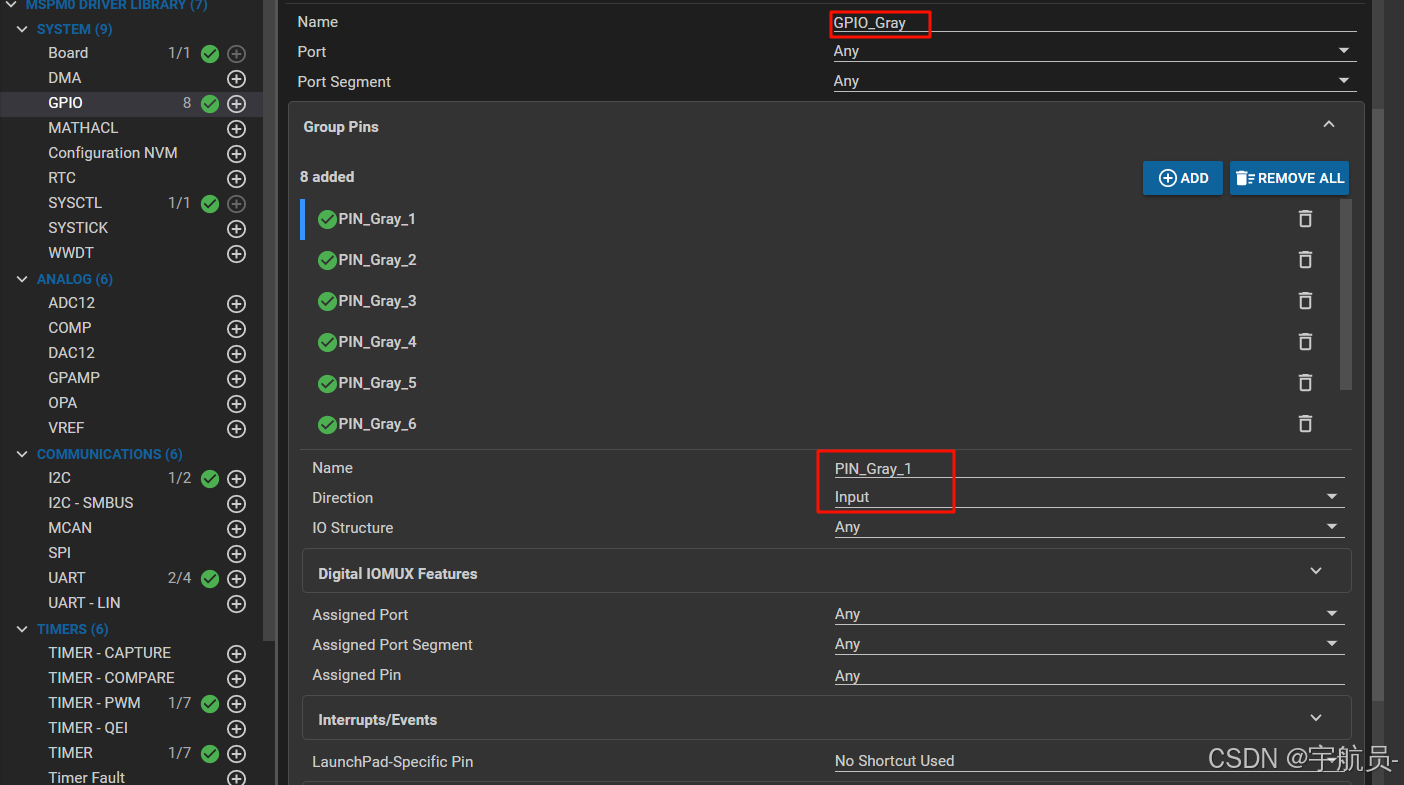

七、八路灰度返回值读取

灰度返回值为高低电平，直接用IO口读取即可。


这里我们直接使用宏定义读取返回值。

#define P1			DL_GPIO_readPins(GPIO_Gray_PIN_Gray_1_PORT,GPIO_Gray_PIN_Gray_1_PIN)
#define P2			DL_GPIO_readPins(GPIO_Gray_PIN_Gray_2_PORT,GPIO_Gray_PIN_Gray_2_PIN)
#define P3			DL_GPIO_readPins(GPIO_Gray_PIN_Gray_3_PORT,GPIO_Gray_PIN_Gray_3_PIN)
#define P4			DL_GPIO_readPins(GPIO_Gray_PIN_Gray_4_PORT,GPIO_Gray_PIN_Gray_4_PIN)
#define P5			DL_GPIO_readPins(GPIO_Gray_PIN_Gray_5_PORT,GPIO_Gray_PIN_Gray_5_PIN)
#define P6			DL_GPIO_readPins(GPIO_Gray_PIN_Gray_6_PORT,GPIO_Gray_PIN_Gray_6_PIN)
#define P7			DL_GPIO_readPins(GPIO_Gray_PIN_Gray_7_PORT,GPIO_Gray_PIN_Gray_7_PIN)
#define P8			DL_GPIO_readPins(GPIO_Gray_PIN_Gray_8_PORT,GPIO_Gray_PIN_Gray_8_PIN)

那么我们就得到了八路灰度的返回值，这也是巡线的基础。

八、PID速度环与差速环

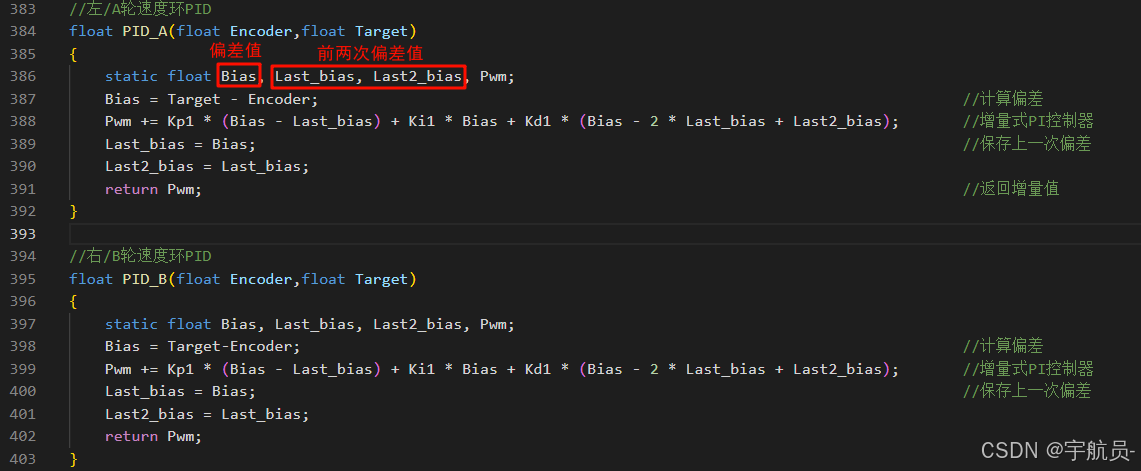

1、速度环

速度环的作用是使电机到达指定转速，在实际中，占空比相同的PWM波在不同电机上的转速可能会有差异，速度环可以减小电机本身带来的影响。


这只是最基础的PID用法，本工程也只使用到了P环，这里就不详细解释了。

2、差速环

有了速度环，我们还需要一个差速环来给左右电机一个差速，这样才能让小车转向。

灰度循迹的差速环是根据检测到黑色的位置给电机差速，比如最右侧的光电检测到了黑色，说明小车偏左，那么就给左轮一个正向差速，给右轮一个反向差速，让小车回到轨道上。

/********************************************
函数功能：差速环返回值
参数：  无
返回值：差速值
********************************************/
int xunji(void)			//输出差速，左轮速度为middle+x，右轮速度为middle-x
{
    if(P4!=0)  return -8;
	else if(P5!=0)  return 8;
    else if(P3!=0)  return -12;
	else if(P6!=0)  return 12;
	else if(P2!=0)  return -16;
	else if(P7!=0)  return 16;
	else if(P1!=0)  return -28;
	else if(P8!=0)  return 28;
	return 0;
}

陀螺仪的差速环我选择直接使用巡航角的数值，因为陀螺仪的返回值是-180~180，所以在0附近时巡航角本身就存在正负，同时因为我选择的PWM改变范围是0~100，所以我们不需要对偏差值进行转换，直接作为差速输入给速度环即可，下面是代码示例。

if (n%2==0)
        {
            if(Yaw<0) bias = 180 - myabs(Yaw);      //当走过白色区域为偶数时，须将+180和-180转化为0+和0-
            else bias = Yaw - 180;
        }
        else if(n%2==1)
        {
            bias = Yaw;                         //当走过白色区域为奇数时，不需要转化
        }

3、将差速环加入速度环

Speed_Middle为基准速度值，也就是走直线时的速度，在基准上加上差速环返回值，在将目标值targetA和targetB输入速度环，从而控制小车循迹及走直线。

    targetA = Speed_Middle+bias;
	targetB = Speed_Middle-bias;
    CurrentA = (float)gEncoderVal_left/3; //left
	CurrentB = (float)gEncoderVal_right/3; //right
	Motor_Left  = (int)PWM_Limit(PID_A(CurrentA,targetA),Limit, -Limit);
	Motor_Right = (int)PWM_Limit(PID_B(CurrentB,targetB),Limit, -Limit);		//PWM限幅
	Set_Pwm(Motor_Left, Motor_Right);

速度环及差速环的完成，意味着小车已经可以巡线和走直线了，那么接下来就可以按照题目要求让小车动起来了。

九、运动模式整合

1、模式一（AB）

第一问走直线，只需要用到陀螺仪。

其中ledbegin及ledflag用于声光模块，使用定时中断使声光运行500ms。

void Control_AB(void)                       //模式一
{
    int Motor_Left, Motor_Right;            //电机赋值
    float bias;                             //差速值

    bias = Yaw;                             //直接将陀螺仪偏差值作为差速值

    if ((P1!=0 || P2!=0 || P3!=0 || P4!=0 || P5!=0 || P6!=0 || P7!=0 || P8!=0)&&a==0)   //任一光电检测到黑色就停止
    {
        DL_GPIO_clearPins(GPIO_STBY_PORT,GPIO_STBY_PIN_STBY_PIN);
        ledbegin=1;
        a=1;                //停止标志位，判断是否已经停止，使此if仅进入一次
    }

    if (ledflag==1) DL_GPIO_setPins(GPIO_LED_PORT,GPIO_LED_PIN_LED_PIN);    //声光模块驱动判断
    else DL_GPIO_clearPins(GPIO_LED_PORT,GPIO_LED_PIN_LED_PIN);

    targetA = Speed_Middle+bias;                //基于基准值给电机差速
	targetB = Speed_Middle-bias;
    CurrentA = (float)gEncoderVal_left/3;       //左轮当前转速
	CurrentB = (float)gEncoderVal_right/3;      //右轮当前转速
	Motor_Left  = (int)PWM_Limit(PID_A(CurrentA,targetA),Limit, -Limit);
	Motor_Right = (int)PWM_Limit(PID_B(CurrentB,targetB),Limit, -Limit);		//PWM限幅
	Set_Pwm(Motor_Left, Motor_Right);
}

2、模式二（ABCDA）

第二问需要结合灰度和陀螺仪，根据返回值切换模式并寻路。

void Control_ABCDA(void)                    //模式二
{
	int Motor_Left, Motor_Right;            //电机赋值
    float bias;                             //差速值

    if(m==6)                                //m为模式切换计数值，用于判断是否跑完全程
    {
        DL_GPIO_clearPins(GPIO_STBY_PORT,GPIO_STBY_PIN_STBY_PIN);
    }

    if (ledflag==1) DL_GPIO_setPins(GPIO_LED_PORT,GPIO_LED_PIN_LED_PIN);    //声光模块驱动判断
    else DL_GPIO_clearPins(GPIO_LED_PORT,GPIO_LED_PIN_LED_PIN);

    if (P1==0 && P2==0 && P3==0 && P4==0 && P5==0 && P6==0 && P7==0 && P8==0) timebegin=1;  //给小车一个出弯延时，使转向时小车中心位于点上
    else whiteflag=0;

    if (whiteflag==1)           //在白色区域时，小车根据陀螺仪返回值走直线
    {
        ledflag2=0;
        if(ledflag1==0)
        {
            ledflag1=1;
            ledbegin=1;
            m++;
        }

        if (n%2==0)
        {
            if(Yaw<0) bias = 180 - myabs(Yaw);      //当走过白色区域为偶数时，须将+180和-180转化为0+和0-
            else bias = Yaw - 180;
        }
        else if(n%2==1)
        {
            bias = Yaw;                         //当走过白色区域为奇数时，不需要转化
        }
        flag=0;
    }
    else if(whiteflag==0)       //在黑线区域小车根据灰度返回值循迹
    {
        ledflag1=0;
        if(ledflag2==0)
        {
            ledflag2=1;
            ledbegin=1;
            m++;
        }

        if(flag==0)
        {
            flag=1;
            n=n+1;
        }
        bias = xunji();         //差速为灰度返回值
        whiteflag=0;
    }

    targetA = Speed_Middle+bias;
	targetB = Speed_Middle-bias;
    CurrentA = (float)gEncoderVal_left/3;       //左轮当前转速
	CurrentB = (float)gEncoderVal_right/3;      //右轮当前转速
	Motor_Left  = (int)PWM_Limit(PID_A(CurrentA,targetA),Limit, -Limit);
	Motor_Right = (int)PWM_Limit(PID_B(CurrentB,targetB),Limit, -Limit);		//PWM限幅
	Set_Pwm(Motor_Left, Motor_Right);
}

3、模式三（ACBDA）

第三问的难点在于在出弯时如何让小车精准的转向，这里我们使用陀螺仪使小车走固定角度，通过出弯时快速转向来提高准确性。

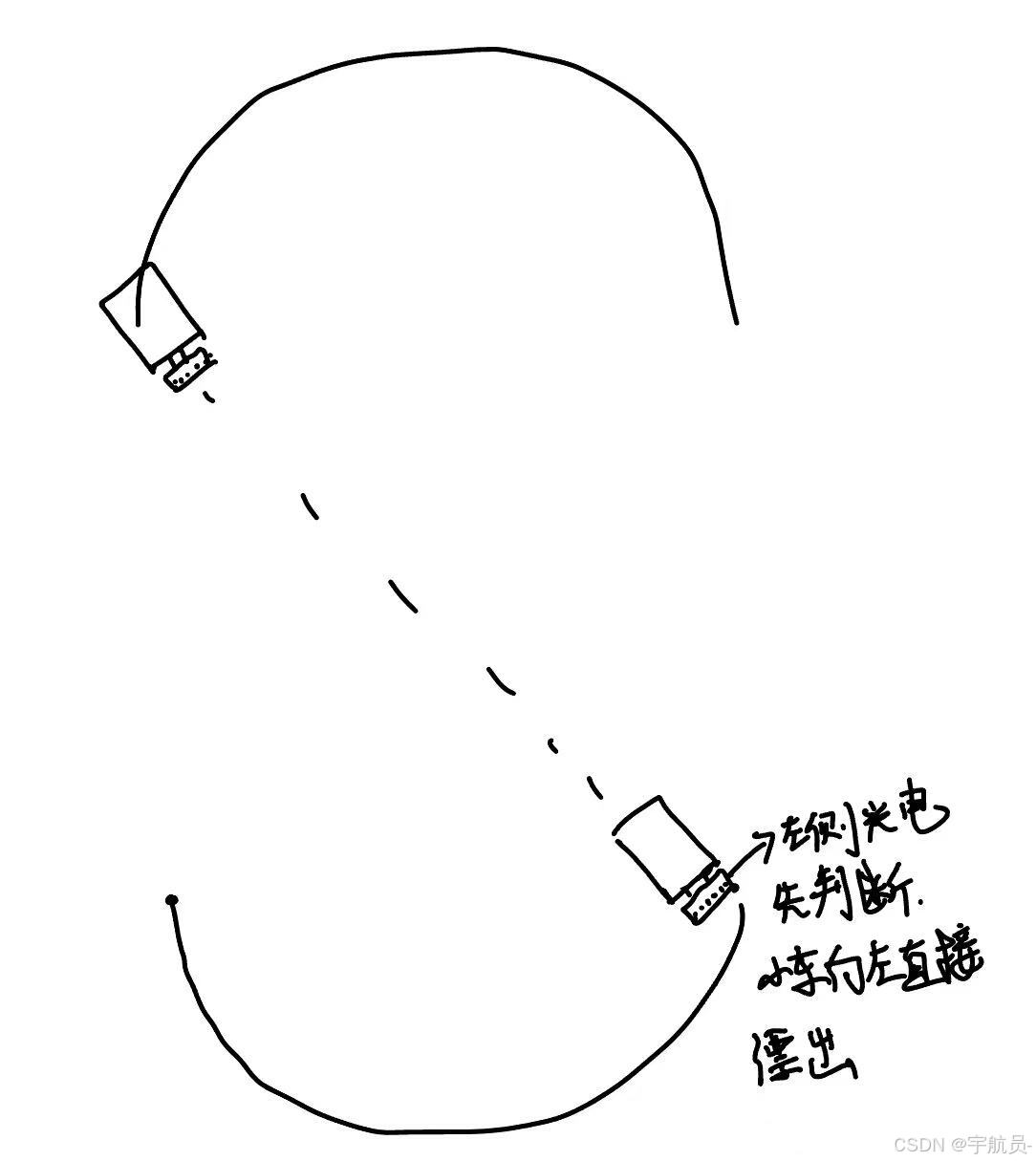

同时，因为我们使用八路灰度进行入弯判断，在入弯时，小车一旦向内偏离就会使外侧光电先识别到，从而直接漂出轨道，如图：


对此我的解决方案是，在模式三及模式四中，我们只使用半边的灰度来进行循迹，从A到C时使用左半边，从B到D时使用右半边。

void Control_ACBDA(void)                //模式三
{
    int Motor_Left, Motor_Right;        //电机赋值
    float bias;                         //差速值

    if(m==6)                            //m为模式切换计数值，用于判断是否跑完全程
    {
        DL_GPIO_clearPins(GPIO_STBY_PORT,GPIO_STBY_PIN_STBY_PIN);
    }

    if (ledflag==1) DL_GPIO_setPins(GPIO_LED_PORT,GPIO_LED_PIN_LED_PIN);
    else DL_GPIO_clearPins(GPIO_LED_PORT,GPIO_LED_PIN_LED_PIN);

    if (P1==0 && P2==0 && P3==0 && P4==0 && P5==0 && P6==0 && P7==0 && P8==0) timebegin1=1;
    else whiteflag1=0;

    if (whiteflag1==1)
    {
        ledflag2=0;
        if(ledflag1==0)
        {
            ledflag1=1;
            ledbegin=1;
            m++;
        }

        if (n%2==0)
        {
            bias = Yaw + 105;                       //以A到C的方向为0，B到D的巡航角为-103~-106，具体数值根据实际自行调整
        }
        else if(n%2==1)
        {
            bias = Yaw;
        }
        flag=0;
    }
    else if(whiteflag1==0)
    {
        ledflag1=0;
        if(ledflag2==0)
        {
            ledflag2=1;
            ledbegin=1;
            m++;
        }

        if(flag==0)
        {
            flag=1;
            n=n+1;
        }

        if(n%2==1) bias = xunji_right();                //从B到D时使用右半边灰度
        else if(n%2==0) bias = xunji_left();            //从A到C时使用左半边灰度

        whiteflag1=0;
    }


    targetA = Speed_Middle+bias;
	targetB = Speed_Middle-bias;
    CurrentA = (float)gEncoderVal_left/3; //left
	CurrentB = (float)gEncoderVal_right/3; //right
	Motor_Left  = (int)PWM_Limit(PID_A(CurrentA,targetA),Limit, -Limit);
	Motor_Right = (int)PWM_Limit(PID_B(CurrentB,targetB),Limit, -Limit);		//PWM限幅
	Set_Pwm(Motor_Left, Motor_Right);
}

4、模式四（ACBDAx4）

模式四与模式三差别不大，只需要参数微调，就不放了，大家可以直接去工程中对比学习。

十、按键等其余外设配置

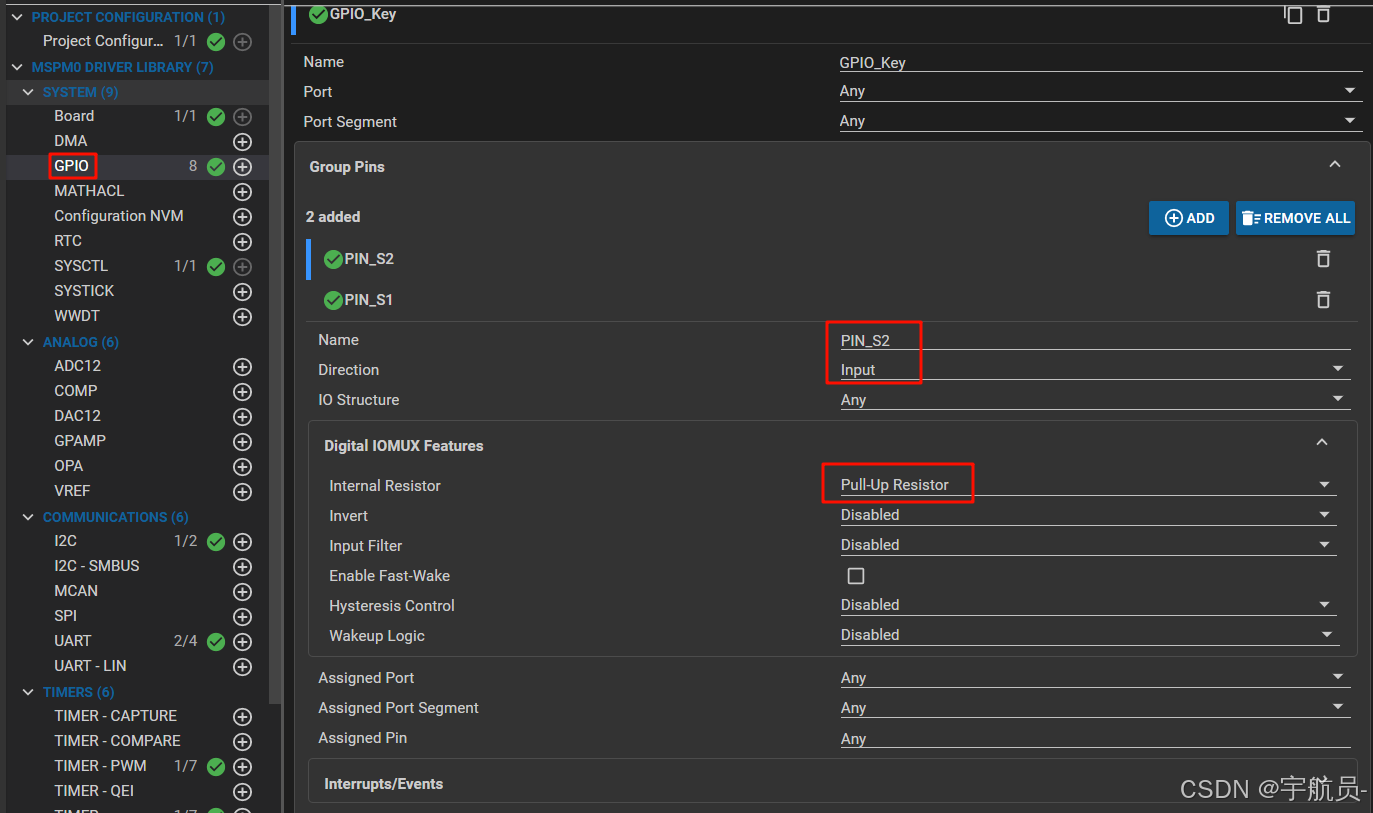

1、按键

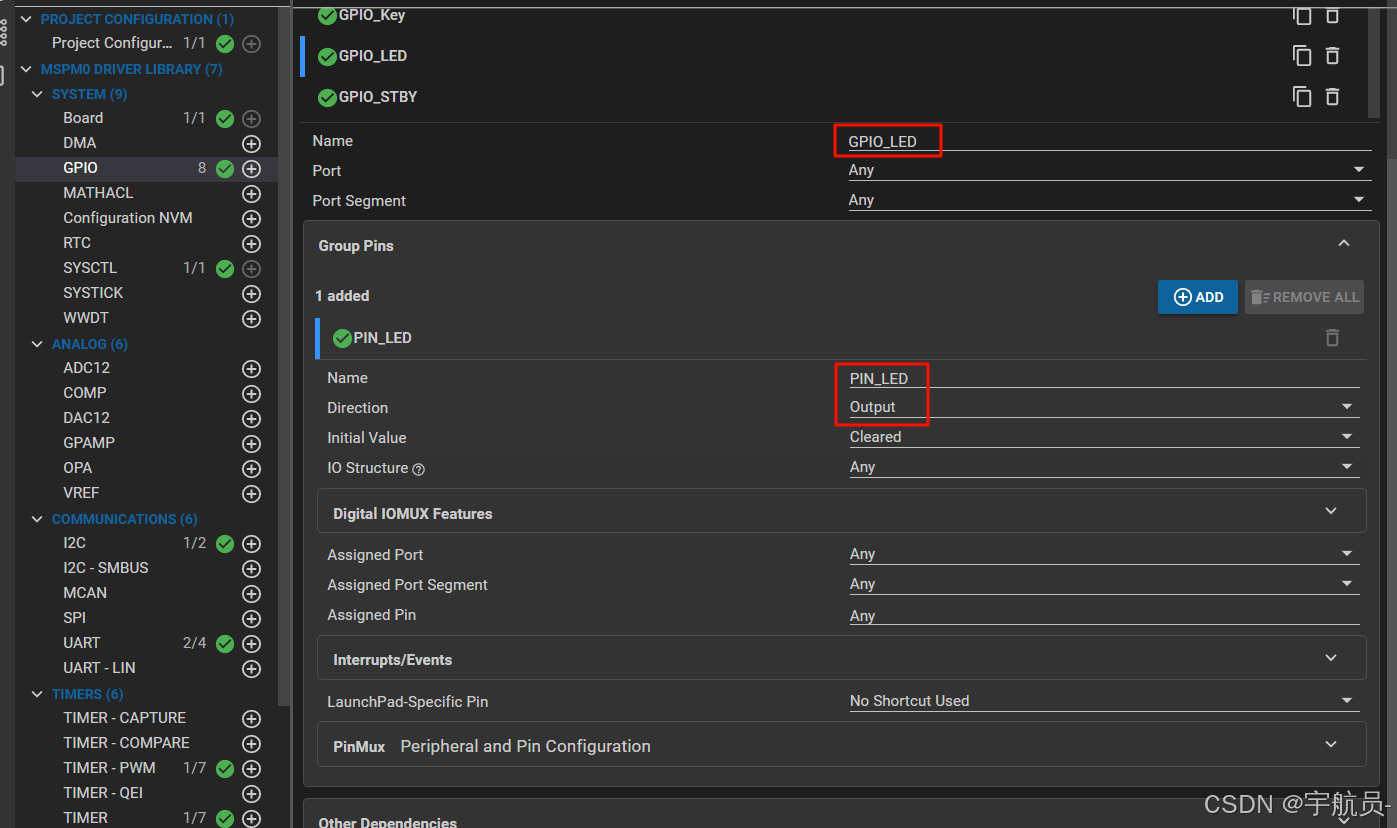

2、声光模块

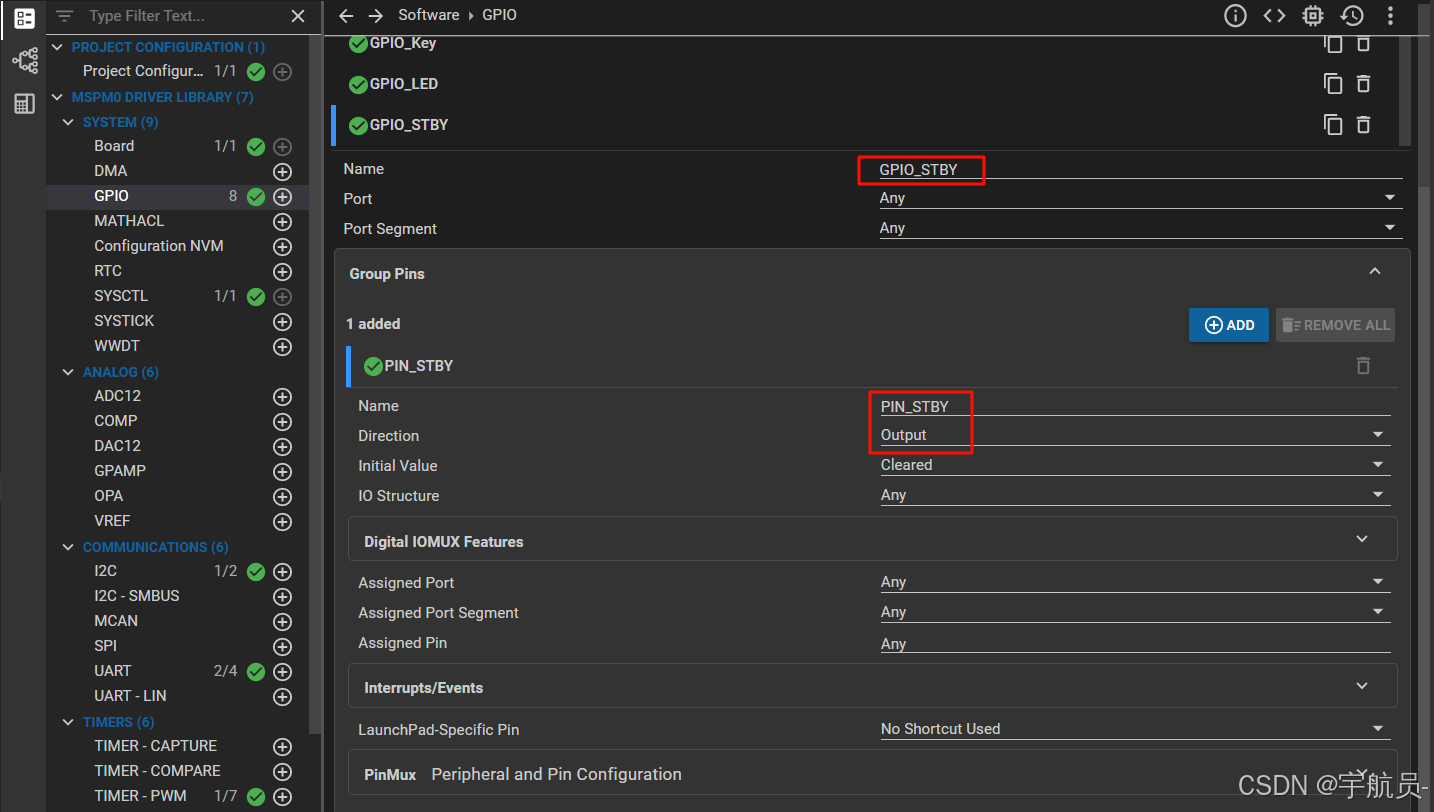

3、电机驱动板使能


4、OLED

我们将当前模式、当前巡航角显示在了OLED上，使用软件I2C进行通信。


十一、整体主控（main函数）

本工程中的整体控制是放在了main函数中，包括电机控制函数也放在main函数中，这样的好处是控制周期短，但也容易被打断，大家也可以再开一个定时器用于调用控制函数，当然定时器周期需尽可能短。

extern float Yaw;

int main(void)
{
    uint8_t a=5;
    int mode=0;             //小车运动模式
    int begin=0;            //小车启动标志位
    SYSCFG_DL_init();

    NVIC_EnableIRQ(TIMER_Encoder_Read_INST_INT_IRQN);           //开启定时器
    NVIC_EnableIRQ(GPIO_EncoderA_INT_IRQN);                     //开启编码器外部中断
    NVIC_EnableIRQ(GPIO_EncoderB_INT_IRQN);
    DL_Timer_startCounter(TIMER_Encoder_Read_INST);             //开启定时中断用于读取编码器数据
    DL_Timer_startCounter(PWM_0_INST);                          //pwm定时器初始化
    OLED_Init();		                                        //初始化OLED
    NVIC_EnableIRQ(UART_JY61P_INST_INT_IRQN);                   //使能中断
    Serial_JY61P_Zero_Yaw();                                    //复位陀螺仪，使上电时位置为0

    while (1)
    {
        OLED_ClearArea(0,0,79,40);                                                  //刷新oled
        if(!DL_GPIO_readPins(GPIO_Key_PIN_S2_PORT, GPIO_Key_PIN_S2_PIN))            //模式切换
        {
            Delay_ms(10);
            if(!DL_GPIO_readPins(GPIO_Key_PIN_S2_PORT, GPIO_Key_PIN_S2_PIN))
            {
                 mode = (mode + 1)%4;
            }
            while(!DL_GPIO_readPins(GPIO_Key_PIN_S2_PORT, GPIO_Key_PIN_S2_PIN));
        }
        else if(!DL_GPIO_readPins(GPIO_Key_PIN_S1_PORT, GPIO_Key_PIN_S1_PIN))       //小车启动
        {
            Delay_ms(10);
            if(!DL_GPIO_readPins(GPIO_Key_PIN_S1_PORT, GPIO_Key_PIN_S1_PIN))
            {
                Delay_ms(2000);                                                     //启动延时
                DL_GPIO_setPins(GPIO_STBY_PORT,GPIO_STBY_PIN_STBY_PIN);
                begin=1;
            }
            while(!DL_GPIO_readPins(GPIO_Key_PIN_S1_PORT, GPIO_Key_PIN_S1_PIN));
        }

        if (mode==0)
        {
            OLED_ShowString(0, 0, "AB",OLED_8X16);                          //在OLED上显示当前模式
            OLED_Printf(0, 40, OLED_6X8, "Yaw:%5.2f",Yaw);                  //显示当前巡航角
            OLED_Update();
            if (begin==1)
            {
                Control_AB();
            }
        }
        else if(mode==1)
        {
            OLED_ShowString(0, 0, "ABCDA",OLED_8X16);
            OLED_Printf(0, 40, OLED_6X8, "Yaw:%5.2f",Yaw);
            OLED_Update();
            if (begin==1)
            {
                Control_ABCDA();
            }
        }
        else if(mode==2)
        {
            OLED_ShowString(0, 0, "ACBDA",OLED_8X16);
            OLED_Printf(0, 40, OLED_6X8, "Yaw:%5.2f",Yaw);
            OLED_Update();
            if (begin==1)
            {
                Control_ACBDA();
            }
        }
        else if(mode==3)
        {
            OLED_ShowString(0, 0, "ACBDAx4",OLED_8X16);
            OLED_Printf(0, 40, OLED_6X8, "Yaw:%5.2f",Yaw);
            OLED_Update();
            if (begin==1)
            {
                Control_ACBDAx4();
            }
        }
    }
}

十二、源码分享

百度网盘：提取码：qs65

CSDN：【2024电赛H题】自动行驶小车

十三、结语

学无止境，希望每一位读者都能够有所收获，有不足之处也欢迎大家在评论区留言或者私信。

大家也可以去看看南极熊学长的方案，方案无好坏，各有优缺，希望大家融会贯通，精益求精。

指路：2024年电赛H题自动行驶小车

如有疑问或想交流学习心得，欢迎加入交流群751950234，群内不定期更新代码。

宇航员-
关注
2024年电赛H题代码
07-30
【2024年电赛H题代码】是关于电子设计竞赛中的一项任务，这个任务主要涉及了软件、插件的使用，以及2024年电子竞赛H题的解决方案。在这一项目中，参赛者可能需要处理信号，并使用C语言编程以及STM32微控制器进行硬件控制。"separate_f1"这个文件可能是处理数据或功能模块的第一部分，可能是源代码文件或数据文件。 我们要理解电赛（电子设计竞赛）通常是针对大学生的一类科技竞赛，旨在提高学生的创新能力和实践技能，尤其是电子工程和计算机科学领域。在2024年的电赛H题中，参赛者可能需要解决一个与信号处理相关的挑战。信号处理涵盖了数字信号处理技术，包括滤波、频谱分析、编码解码等，这些都可能在实际应用中，如通信系统、图像处理或音频处理等领域发挥关键作用。 STM32是一款基于ARM Cortex-M内核的微控制器，由意法半导体（STMicroelectronics）制造。它被广泛用于嵌入式系统，因为其具有高性能、低功耗和丰富的外设接口。在电赛H题中，STM32可能作为核心处理器，负责采集信号、执行计算任务并控制外部设备。 C语言是一种通用的、面向过程的编程语言，特别适合用于系统级编程
2024 年全国大学生电子设计竞赛H题-自动行驶小车
07-31
（1）7 月 29 日 8:00 竞赛正式开始。本科组参赛队可在【本科组】或【本科组/ 参赛注意事项： 高职高专组】 题目中任选一题；高职高专组参赛队原则上应在【本科组/高职高专组】题目中任选 一题，但也可以选择【本科组】题目。建议赛区对本科组参赛队和高职高专组参赛队 分开评审及评奖。高职高专组参赛队选择【本科组】题目的，与本科组参赛队一起进 行评审及评奖。只要参赛队中有本科生（含已专升本的学生），该队只能在本科组评 审及评奖。每支参赛队必须在竞赛第一天将竞赛组别上报赛区组委会，且不能更改。 凡不符合上述选题规定的作品均视为无效，赛区不予以评审。 （2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。 （3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身 份的有效证件（如学生证）随时备查。 （4）每队严格限制 3 人，开赛后不得中途更换队员。 （5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计 制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参 赛队取消评审资格。 （6）8 月 1
2024年电赛H题自动行驶小车全代码思路讲解
2301_79299887的博客
08-09 3460
2024年大学生电子设计竞赛H题
2024年电赛H题自动行驶小车全代码源码+思路讲解+视频演示.zip
08-29
2024年电赛H题自动行驶小车全代码源码+思路讲解+视频演示.zip
2024年电赛H题代码详解
07-31
【2024年电赛H题代码】是关于电子设计竞赛中的一项任务，这个任务主要涉及了软件、插件的使用，以及2024年电子竞赛H题的解决方案。在这一项目中，参赛者可能需要处理信号，并使用C语言编程以及STM32微控制器进行硬件控制。"separate_f1"这个文件可能是处理数据或功能模块的第一部分，可能是源代码文件或数据文件。 我们要理解电赛（电子设计竞赛）通常是针对大学生的一类科技竞赛，旨在提高学生的创新能力和实践技能，尤其是电子工程和计算机科学领域。在2024年的电赛H题中，参赛者可能需要解决一个与信号处理相关的挑战。信号处理涵盖了数字信号处理技术，包括滤波、频谱分析、编码解码等，这些都可能在实际应用中，如通信系统、图像处理或音频处理等领域发挥关键作用。 STM32是一款基于ARM Cortex-M内核的微控制器，由意法半导体（STMicroelectronics）制造。它被广泛用于嵌入式系统，因为其具有高性能、低功耗和丰富的外设接口。在电赛H题中，STM32可能作为核心处理器，负责采集信号、执行计算任务并控制外部设备。 C语言是一种通用的、面向过程的编程语言，特别适合用于系统级编程.
2024年电赛H题--自动行驶小车思路分享
m0_63210745的博客
07-29 1万+
2024年电赛H题--自动行驶小车思路分享，资料为STM32一二问资料和MSP432初始化资料，需要资料私信我，本篇文章，是思路分享，不是帮你做一二问！！！
2024年全国大学生电子设计竞赛H题_自动行驶小车
qq_74395263的博客
07-29 8420
自动行驶小车（H题）【本科组/高职高专组】
2024电赛H题相关代码及算法——自动行驶小车
脑壳有点痒，好像要长脑子了！
07-30 7350
小编分享了2024电赛H题参考方案（+视频演示＋核心控制代码）——自动行驶小车文章后，于是根据其中问题写了一些可能用到的参考代码，希望能帮助大家，有问题欢迎大家指出。代码仅作参考，有误之处多担待。
2024电赛H题参考方案（+视频演示＋核心控制代码）——自动行驶小车
热门推荐
脑壳有点痒，好像要长脑子了！
07-29 2万+
此次电赛的H题属于控制类题目，相较于往年较为简单，功能也算单一，四个题目的时间要求都不是很高，容易得分，其中主要难点可能是TI芯片了，但是资源丰富，那也就不是问题了。控制的难点就在与ABCD四点之间的丝滑连接，如何让小车又快又稳的运行，最后比拼的就是时间了，可能也是比赛现场的重点评判标准，毕竟选择该题的人多。
2024年电子设计竞赛H题总结（24.6s省一）
m0_63289056的博客
09-15 3429
2024年电子设计竞赛H题自动行驶小车设计思路和总结，欢迎大家提出问题
电赛历年赛题+优秀作品+备赛方案
08-06
全国电子设计大赛历年赛题和优秀作品
2024电赛STM32+OpenMV版完整工程（主要展示小车控制方案）
07-31
由于小编没有电赛器材，所以就以STM32为主控，OpenMV摄像头巡线的方案进行演示2024电赛H题（视频演示请查看：https://blog.csdn.net/qq_67319052/article/details/140763678）。但控制方案、巡线原理都一样，都是...
自动变速器及汽车不能行使常见故障诊断与排除
01-19
自动变速器常见故障主要有：①汽车不能行驶；②自动变速器打滑；③换挡冲击大；④升挡过迟；⑤不能升挡；⑥无超速挡；⑦无前进挡（倒挡正常）；⑧频繁跳挡；⑨锁止离合器无锁止；⑩无倒挡；①挂挡后发动机熄火；＠...
汽车电子中的自动变速器及汽车不能行使常见故障诊断与排除
11-15
自动变速器常见故障主要有：①汽车不能行驶；②自动变速器打滑；③换挡冲击大；④升挡过迟；⑤不能升挡；⑥无超速挡；⑦无前进挡（倒挡正常）；⑧频繁跳挡；⑨锁止离合器无锁止；⑩无倒挡；①挂挡后发动机熄火；＠...
广东省广州市白云区九年级政治中考一模综合试题.doc
11-15
【多选题解析】(题目未提供具体内容，故不作详细解答) 以上是对给定文件中涉及的知识点的详细解析，涵盖了安全知识、尊重他人、公民权利义务、诚信、选择与责任、对外开放、国有经济、社会经济发展、全国人大职权、...
【星汇极客】单片机竞赛项目之2024江苏省电赛H小车题（持续更新）
最新发布
m0_59412477的博客
10-03 2081
本人是一名嵌入式学习者，在大学期间也参加了不少的竞赛并获奖，包括但不限于：江苏省电子设计竞赛省一、睿抗机器人国二、中国高校智能机器人国二、嵌入式设计竞赛国三、光电设计竞赛国三、节能减排竞赛国三。
2024电赛H题自动行驶小车赛后总结(省二)
akemanaa的博客
08-12 2427
今年暑假参加2024电赛H题自动行驶小车题目并获得省二的成绩，该项目我作为主C，负责使用 MSPM0G3507 编写底层驱动，方案敲定，设备选型，设计报告初稿编写，基础硬件搭建，调试 PID 以及逻辑完成，特意此篇作为总结。
【2024年电赛H题自动行驶小车】省一学长手把手从零教你学MSPM0
缺积分下载资源的可以私信我或在评论区留言邮箱号
08-08 7217
第十二届浙江省大学生电子设计竞赛终于落下帷幕了，名单已公示，几家欢喜几家愁？我觉得每一位经历过电赛的朋友都称得上英雄，我想我们所学到的并非是“省一等”或“成功参赛奖”一个头衔能囊括的，相信真正有价值的东西会在人生的道路上生根发芽。 我写这篇博客的最初目的，也只是想用代码的方式记录这段伟大的时光。
2024电赛控制题H题思路提供
m0_52902446的博客
07-29 6105
2024电赛h题经验指导
电赛竞赛 app获奖作品
08-06
我们参加了一场电赛竞赛，并开发了一款名为"电赛竞赛App"的应用，最终成功获得了大奖。 我们的"电赛竞赛App"是一款旨在帮助参赛者更好准备电赛的应用。它提供了以下几个主要功能： 1. 赛事信息浏览：通过该应用，用户可以浏览各个电赛赛事的详细信息，包括赛事日期、地点、规则、参赛条件等。这样，参赛者可以提前了解赛事情况，更好地进行备战。 2. 报名管理：用户可以通过应用进行赛事的报名，无需繁琐的线下流程。这样，可以提高报名的便利性，并且可以提前查看已报名赛事的相关信息。 3. 学习资源分享：我们的应用提供了丰富的学习资源，包括经典电路设计案例、电赛复习笔记等，帮助参赛者更好地掌握电赛知识和技巧。 4. 经验交流论坛：用户可以在应用上进行经验交流和技术讨论，与其他电赛爱好者互动交流，分享学习心得和解决问题的方法。这样，参赛者有机会与更多的同行交流，共同提高。 我们的"电赛竞赛App"还具有用户友好的界面设计和良好的使用体验，方便各个年龄段的用户使用。 通过我们的努力和不断的优化，我们的应用在电赛竞赛中获得了高度赞誉和认可，并且被评为优秀作品。我们为此感到非常自豪，并且会继续努力改进和拓展我们的应用，以更好地服务电赛竞赛参赛者的需求。
评论 9
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
