缝隙结构屏蔽效能的快速仿真分析

        本文利用CST的MWS工作室，快速地对屏蔽体中缝隙结构的屏蔽效能进行分析，由于是流程演示，因此，并未过多考虑理论、实际工况和参数优化的细节，仅希望本文能起到“抛砖引玉”之效果。

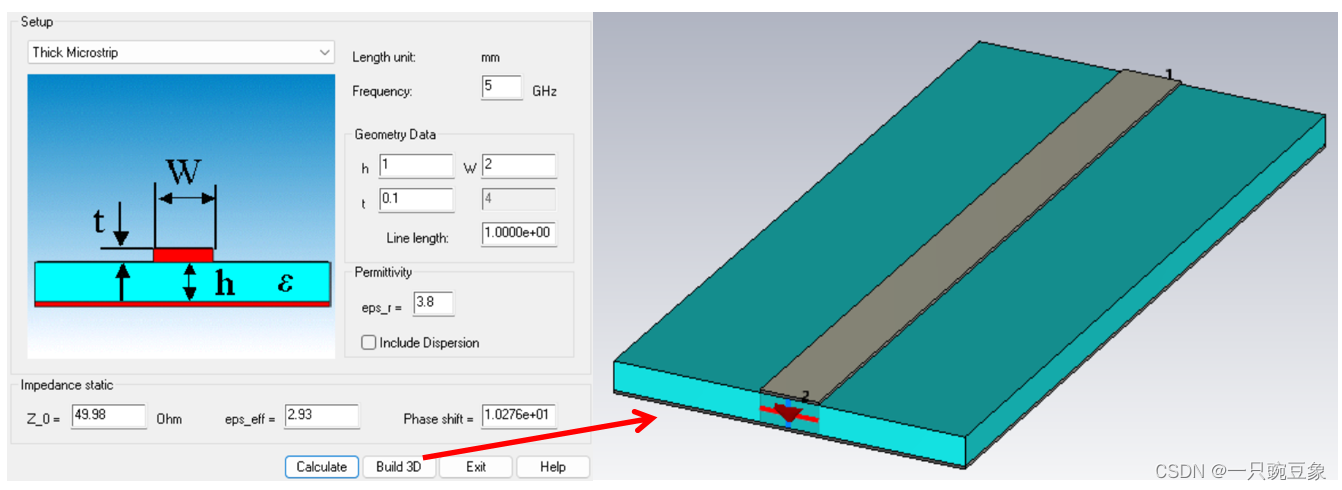

        首先，通过软件提供的脚本文件，可以快速构建一段1000mil长度的50欧姆微带线简易3D模型，如图1所示，模型包含了走线宽度、厚度、介质高度等信息。

图1 脚本文件产生微带线3D模型

        使用CST的时域求解器对微带线结构进行S参数求解之前，必须要保证网格划分的精细程度，如图2所示，可以不对微带走线的厚度进行进一步剖分（保留一个网格的宽度即可），但是，宽度方向上，需要保证足够数量的网格划分（此例中至少保证有四个网格），长度方向上，则根据实际的工作波长（至少为1/10的λ）进行网格的细化，需注意，网格数量越多，求解过程越缓慢，另外，该求解器的网格细化，并没有绝对的
