如何在ADS中实现数据的导入和导出

1 MDIF接口

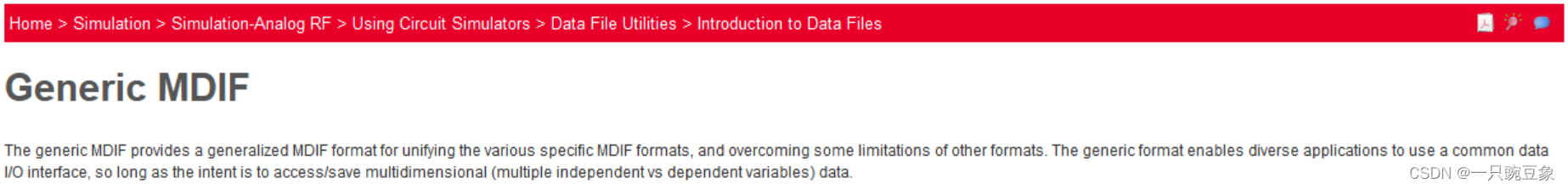

        ADS提供了一种通用的MDIF格式文件，允许用户使用一个通用的数据接口实现导入和导出的功能，其Help文件中的简介如下：

2 数据的导入

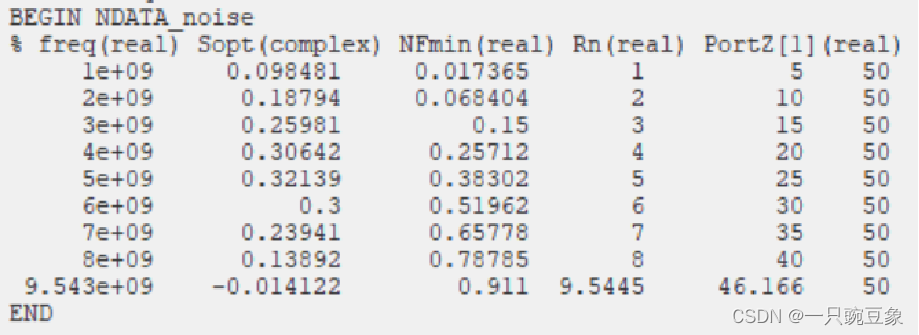

        实现数据导入功能之前，数据必须遵从一定的标准格式，如下图所示，Help文件中给出了一个规范的格式示例：

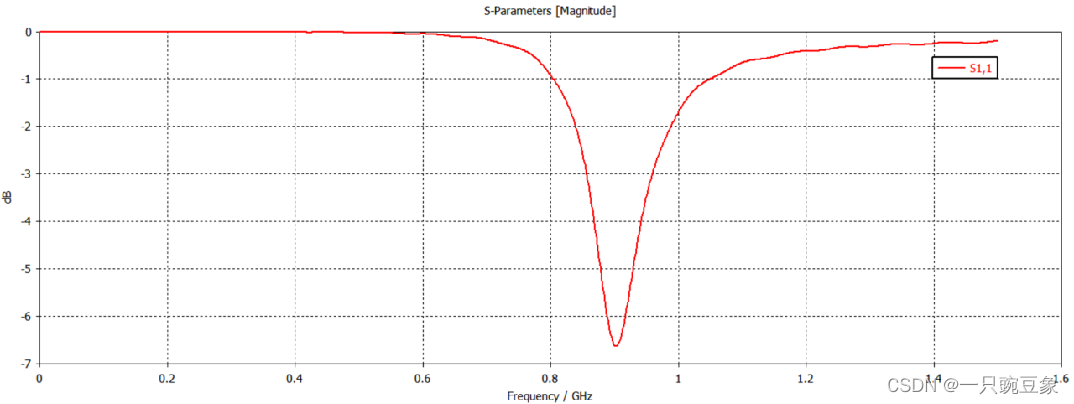

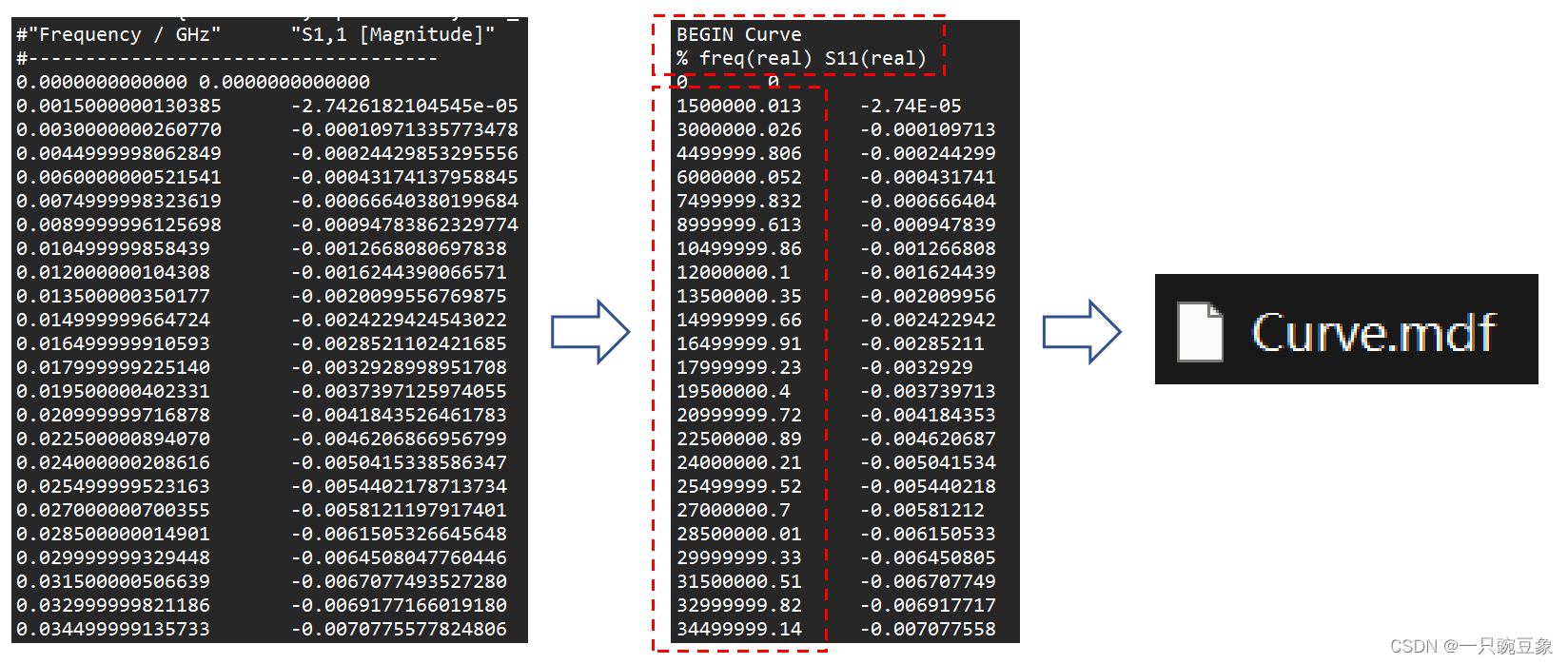

        举例如下，需要将这个天线的S11曲线导入到ADS，源文件以.txt格式文件给出，需要按照上述的示例，对源文件的内容进行适当的调整；

        因为ADS中默认的频率单位为Hz，所以，需要对原数据中的单位进行更新，而S11的单位不需要更改，然后，按照前述的示例，定义好相应的文件抬头（以BEGIN开始，其中数据一定要备注类型，否则会导入失败）和结尾（以END结束），最后，将.txt文本的后缀修改为.mdf；

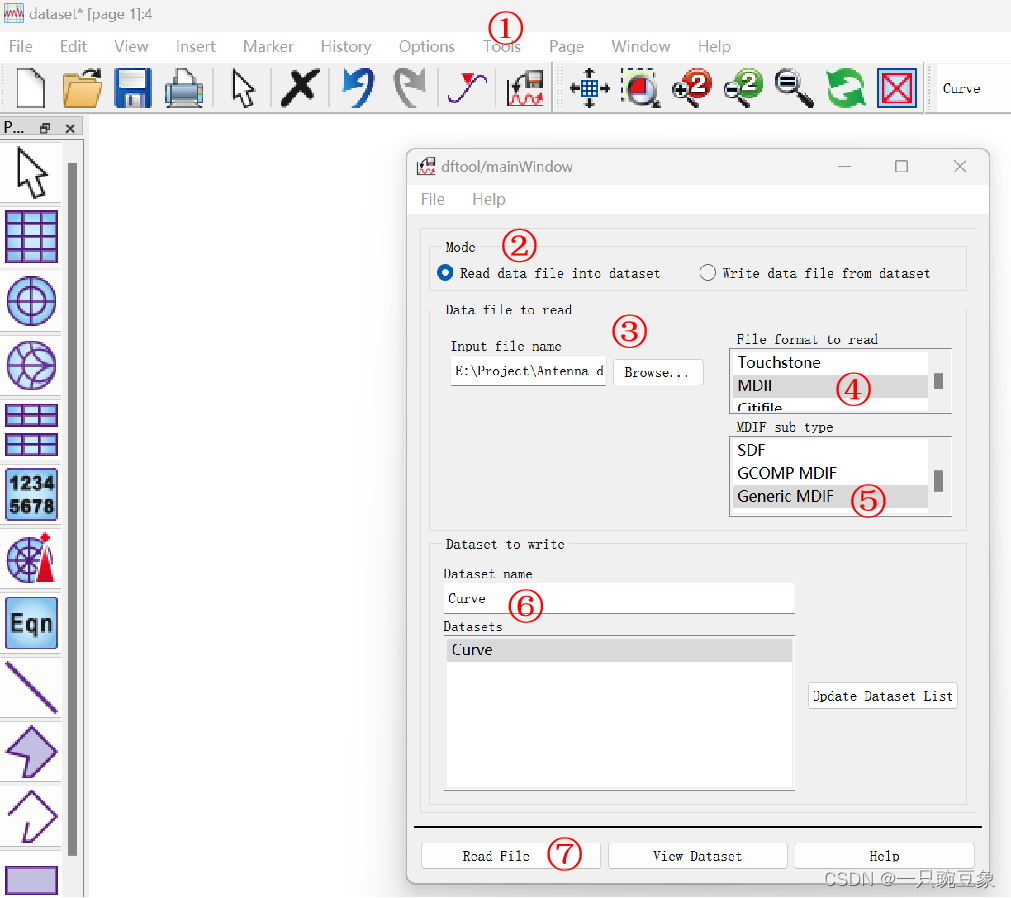

        在ADS工程文件中，新建一个Display dataset，并打开主菜单栏中的Tool->Data File Tool，在弹出的对话框中进行相应的配置，最后点击Read File，步骤如下图所示：

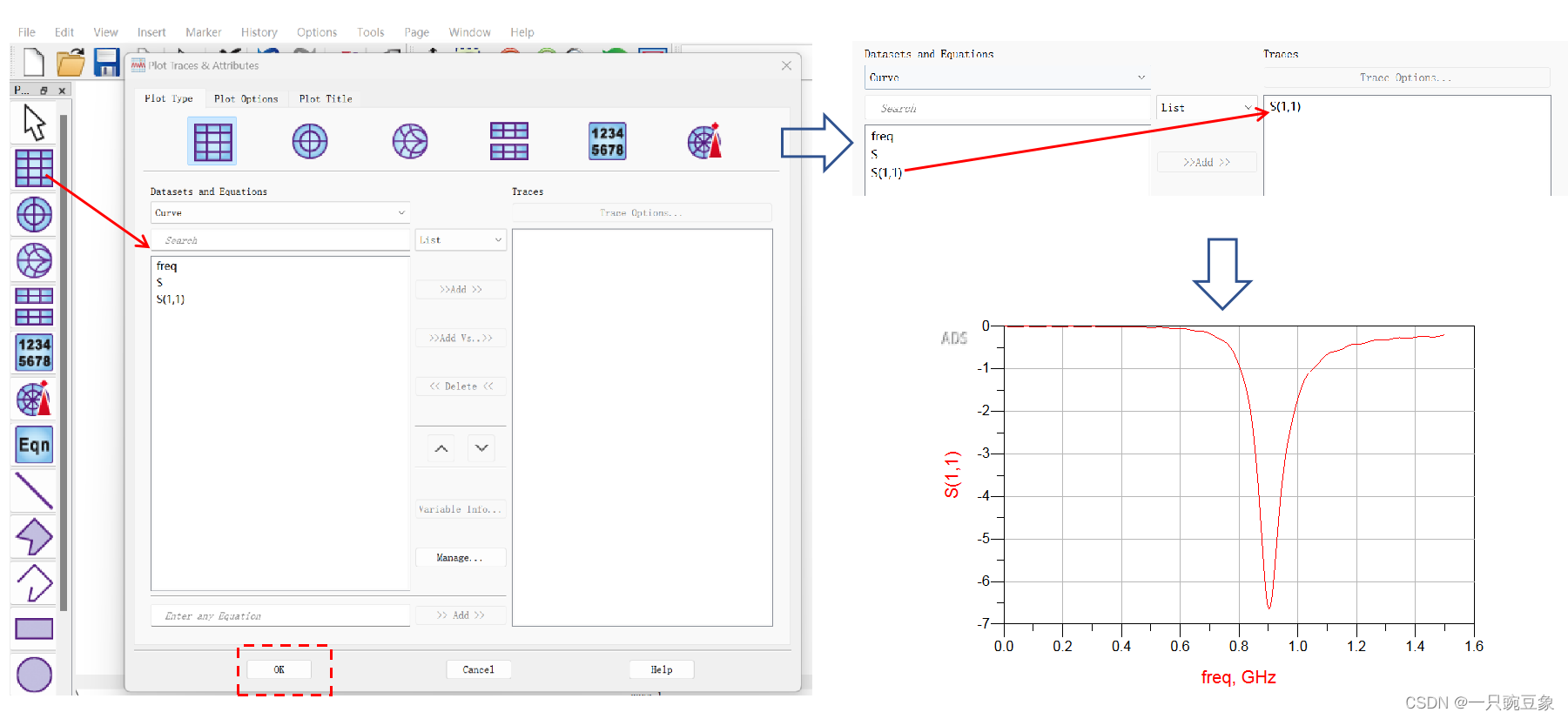

        点击新建一个空白的显示窗口，在弹出的对话框中就可以看到导入的S11数据，将其加入到Traces列表中，点击OK，就会看到导入的曲线；

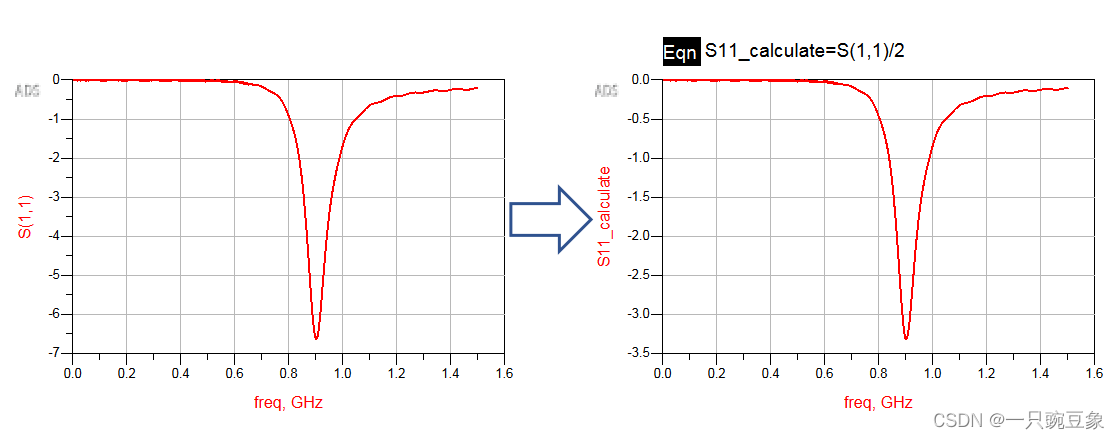

        最后，可以在导入的数据基础上，进行相应的计算和后处理操作，如下图所示。

3 数据的导出

        相较于数据的导入，导出功能则更为简单，并且，方式也更多样，常用的两种方式如下：

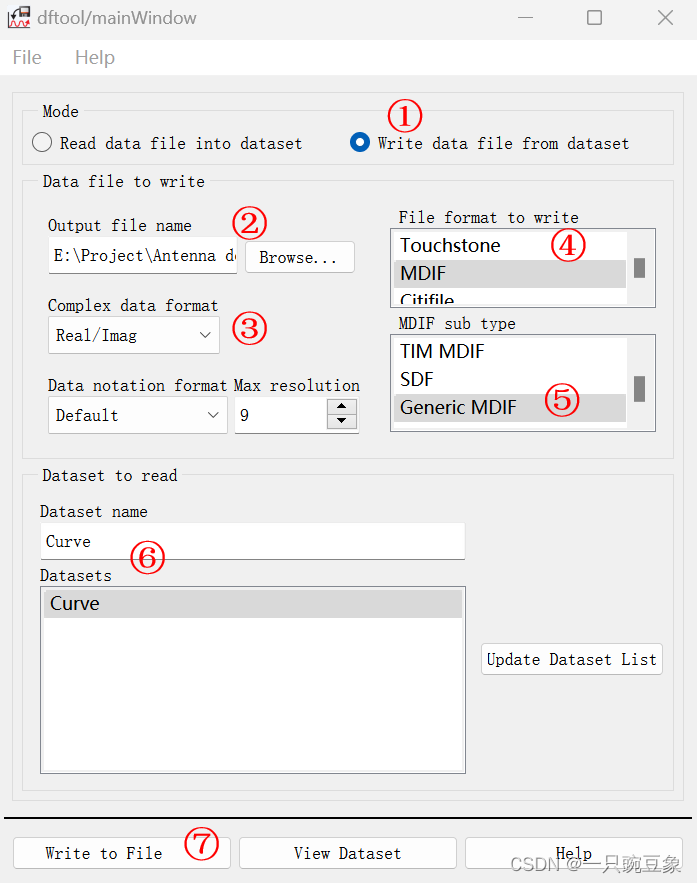

        第一种是使用Data File Tool中的Write to File，步骤如下图所示，最后以自定义名字的.mdf文件存储在data file中，用户可自取：

        第二种是利用View中的Variable Explorer功能，在鼠标单击选中相应曲线后，其离散点数据会显示在Variable Explorer的列表中，选中所有的数据，Ctrl+C既可以复制到excel中，进行自定义的数据处理。

        相比较而言，第二种导出方式更为简单和灵活，小编使用的也最多。
