零基础学习电磁兼容（EMC）01--EMC简介

0 引言

        电磁兼容性 （EMC） 被广泛定义为当系统中的所有设备都能够在其预期的电磁环境中无差错地运行时存在的状态，并且，由于微控制处理器设备、高频电路和高功率发射器的激增，如今，EMC问题的数量和严重性呈爆炸式增长。

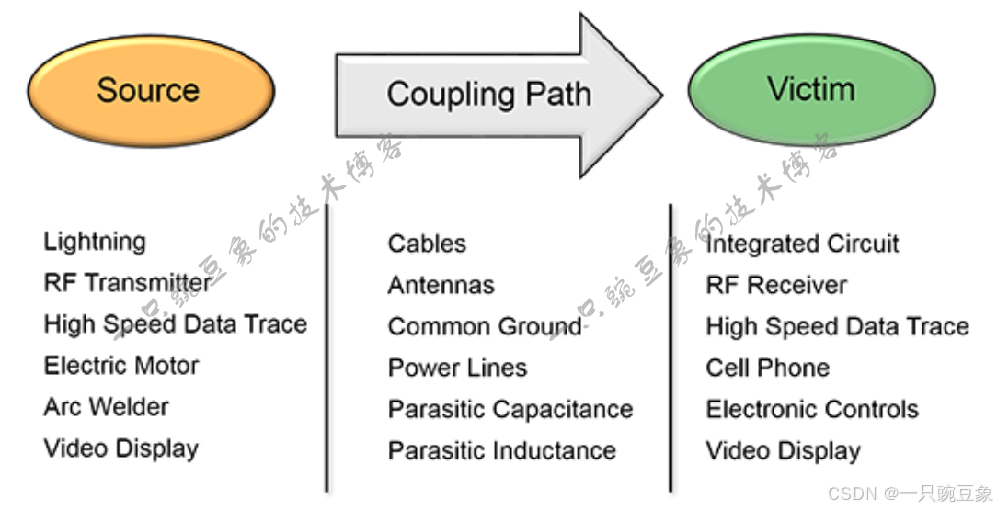

        EMC问题三要素 EMC 问题有三个基本要素：

        1. 必须有一个电磁能源，指的是产生电磁干扰的元器件、设备或自然现象；

        2. 一个由于电磁能干扰而无法正常工作的受体（或受害者），指的是对电磁干扰产生响应的设备；

        3. 以及它们之间的一条能量传导或耦合干扰路径，指的是通过空间辐射或导线传导的电磁能量耦合方式。 这三个因素必须同时存在，才会产生EMC问题，并且，通常是通过识别其中至少两个因素并消除或衰减其中之一来解决相关的EMC问题。

1 EMC问题分类

        按照电磁能的耦合路径可以划分为四种类型：

        1. 传导（电流）

        2. 电感耦合（磁场）

        3. 电容耦合（电场）

        4. 辐射（电磁场）

        实际产品应用中的EMC干扰路径经常是上述四种类型的复杂组合，因此，这也导致了很多EMC问题难于分析和复现，是EMC问题被工程师们戏称为“玄学”的主要原因。

        如今，最常用也是最基础的EMC控制技术包括屏蔽、滤波、接地、信号平衡技术、低电平技术、时钟扩频技术等，具体如下：

        1. 屏蔽：主要用于切断通过空间
