AD中PCB常见报错

最新推荐文章于 2025-03-12 10:29:47 发布

李李__

最新推荐文章于 2025-03-12 10:29:47 发布

阅读量6.7k

点赞数 9

文章标签：硬件工程学习 pcb工艺

本文链接：https://blog.csdn.net/2301_77181498/article/details/132560140

版权

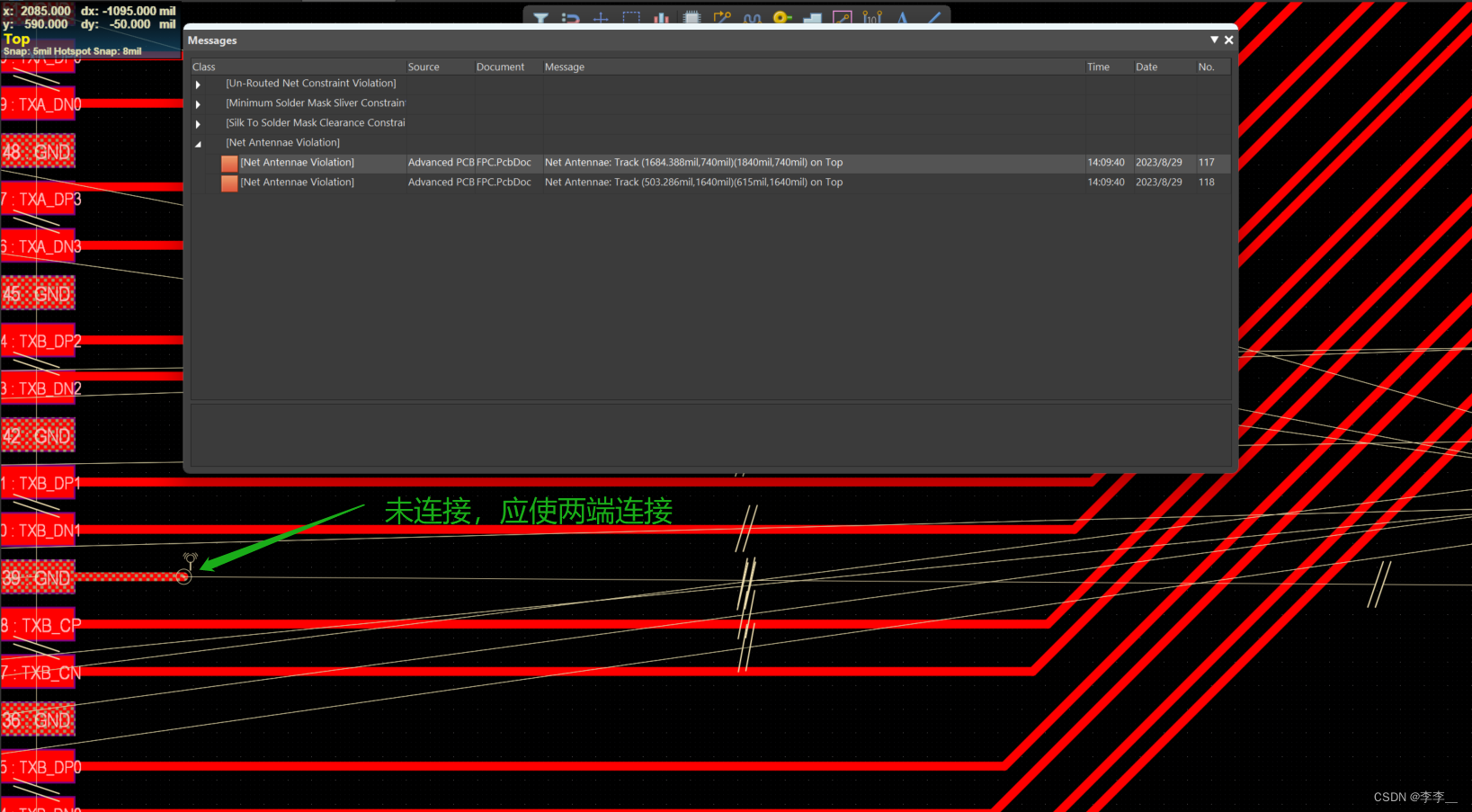

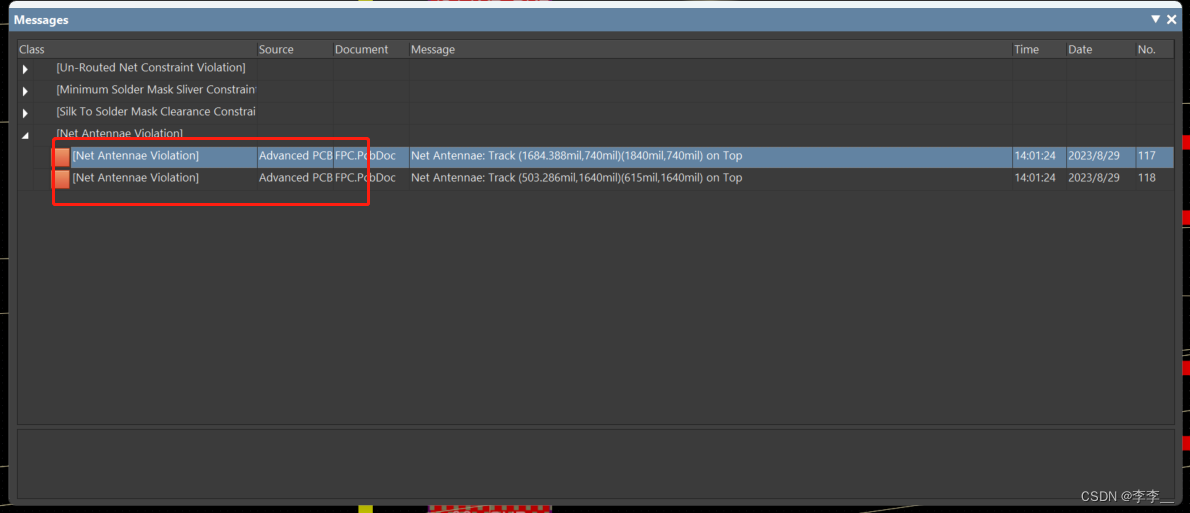

报错1：【Net Antennae Violation】——网络天线报错

报错原因：引出的线悬空，并未使网络两端相互连接

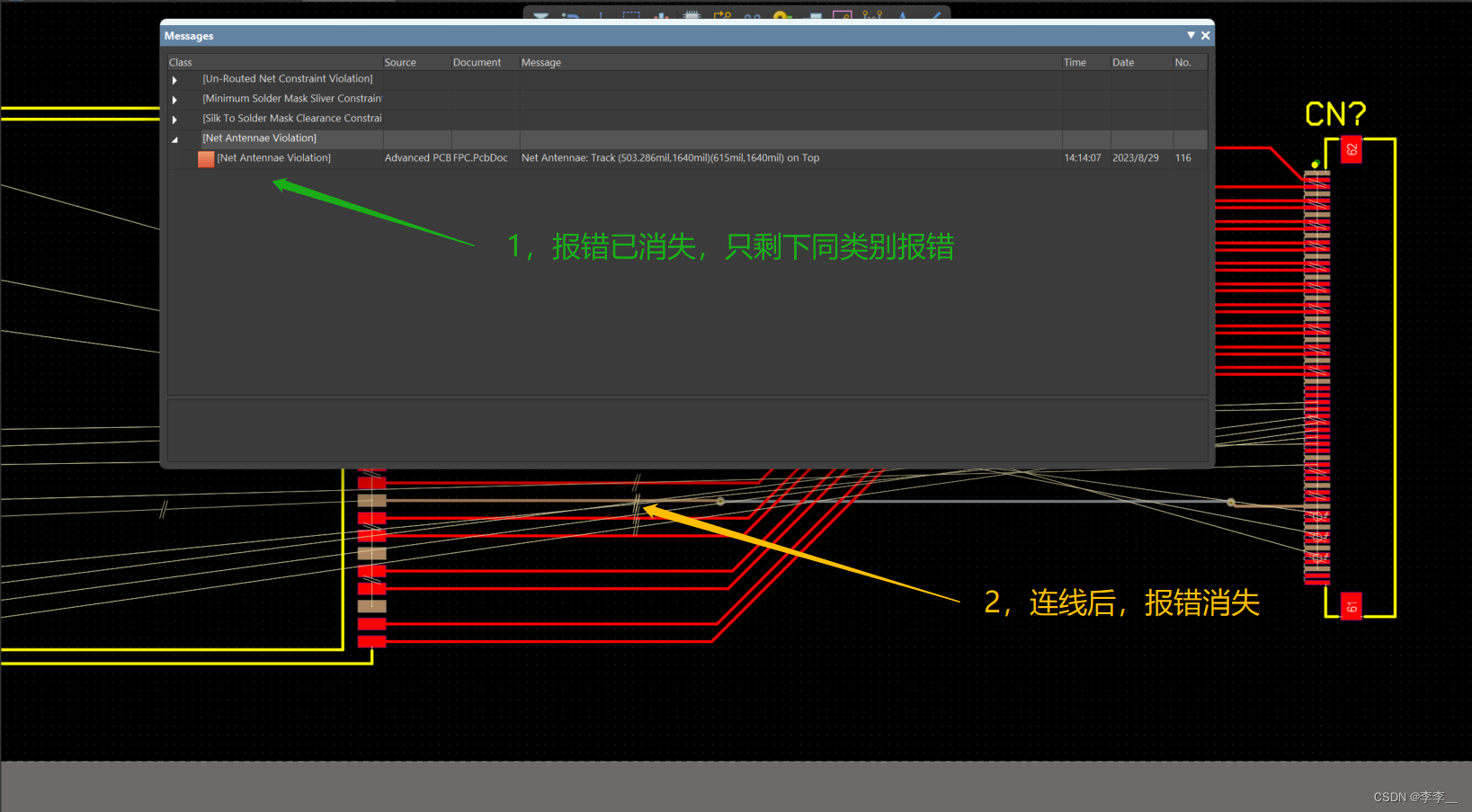

解决方案

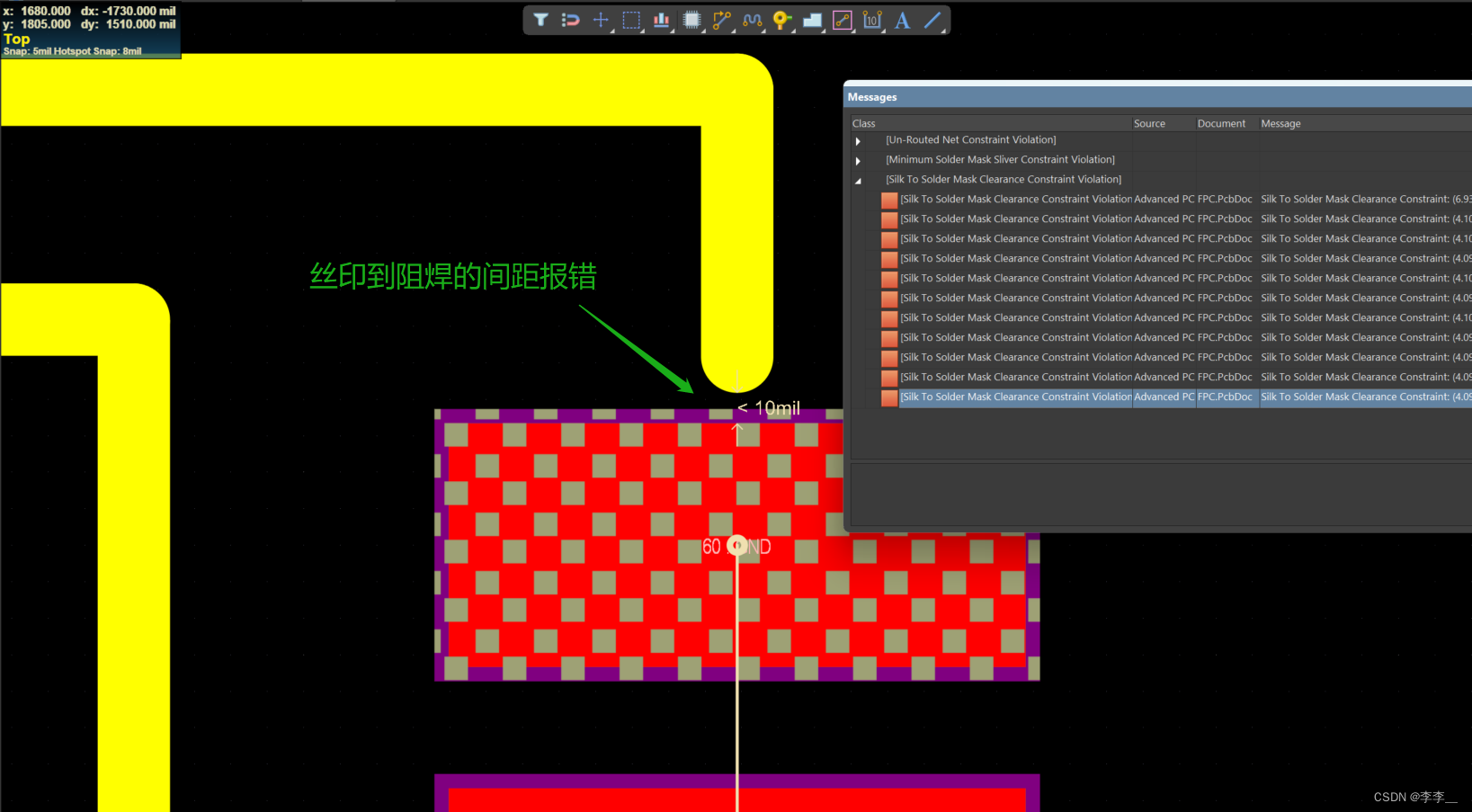

报错2：【silk to solder mask clearance constraint】——丝印到阻焊层间隙限制

报错原因

丝印距离问题，使用他人封装但是和自己的“设计规则检查”有冲突。

处理方案

可根据“规则”画封装（新手不建议），常规采用更改“设计规则”。

解决方法：

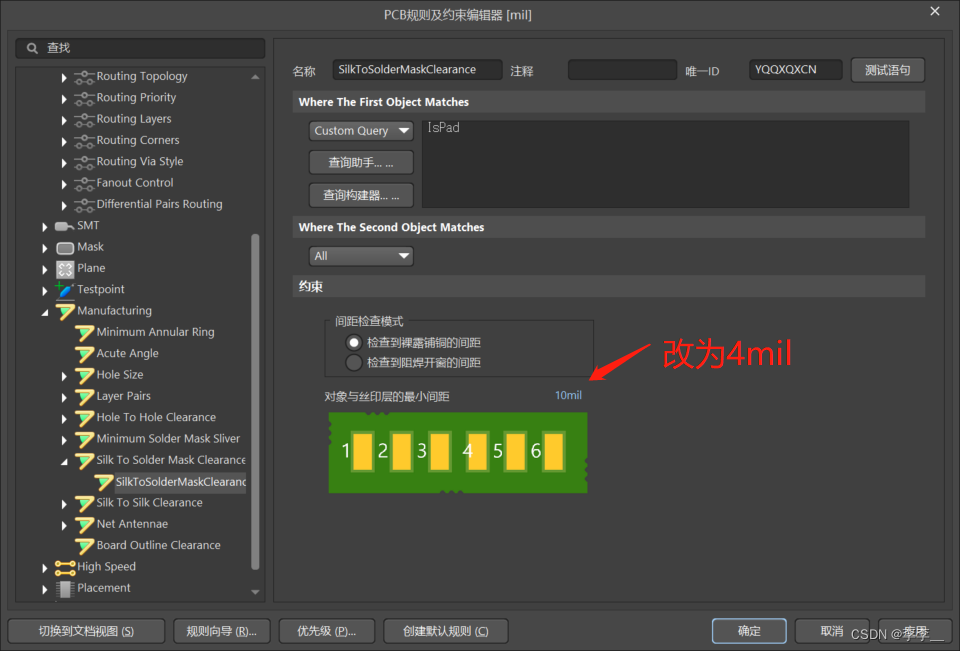

方法一：如图所示，最小间距改为4mil。

方法二：直接取消这一规则的检查

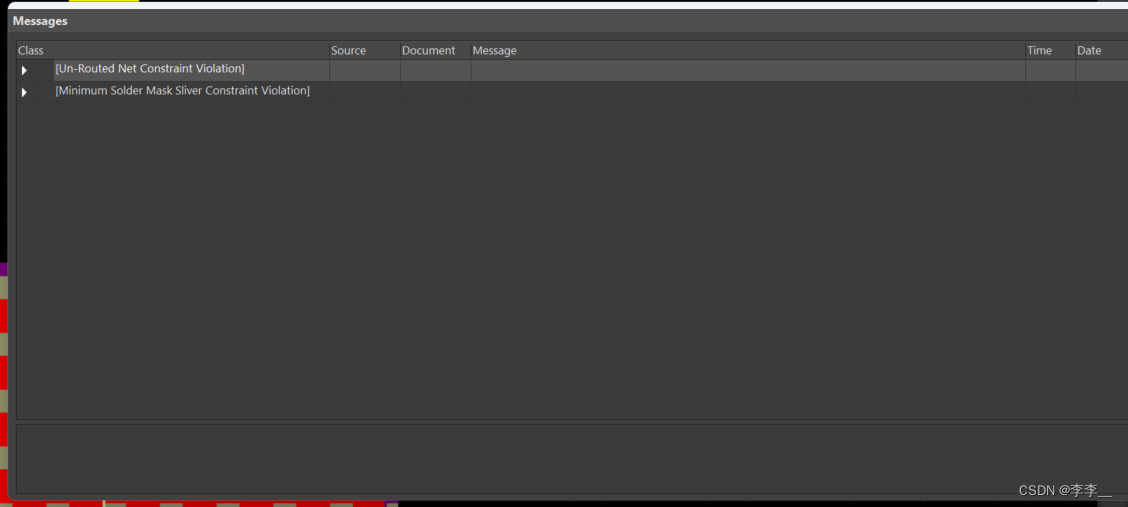

报错消失，如图

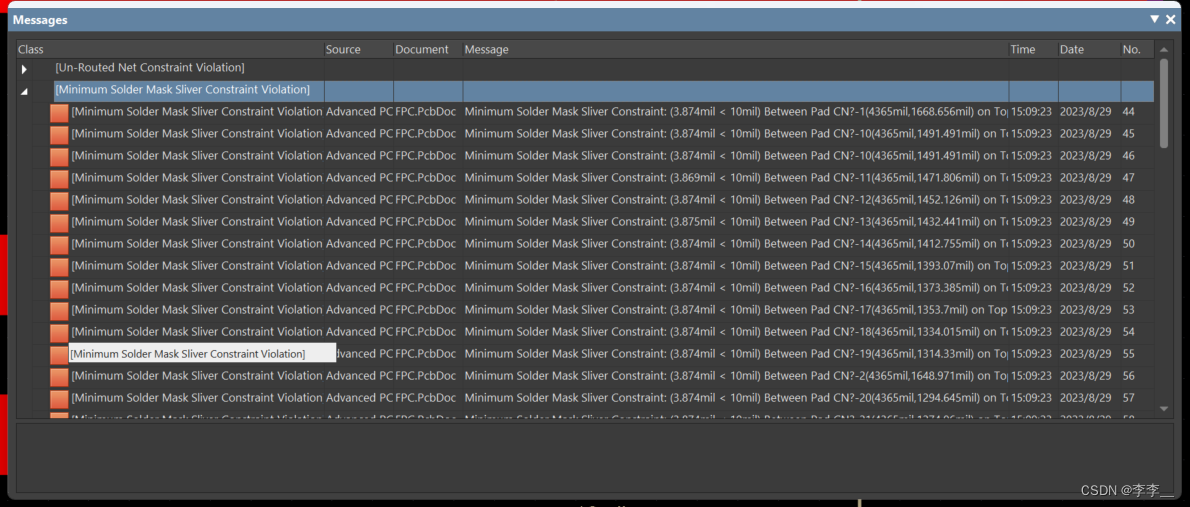

报错3：Minimum Solder Mask Sliver Constraint Violation最小阻焊层条约束违规

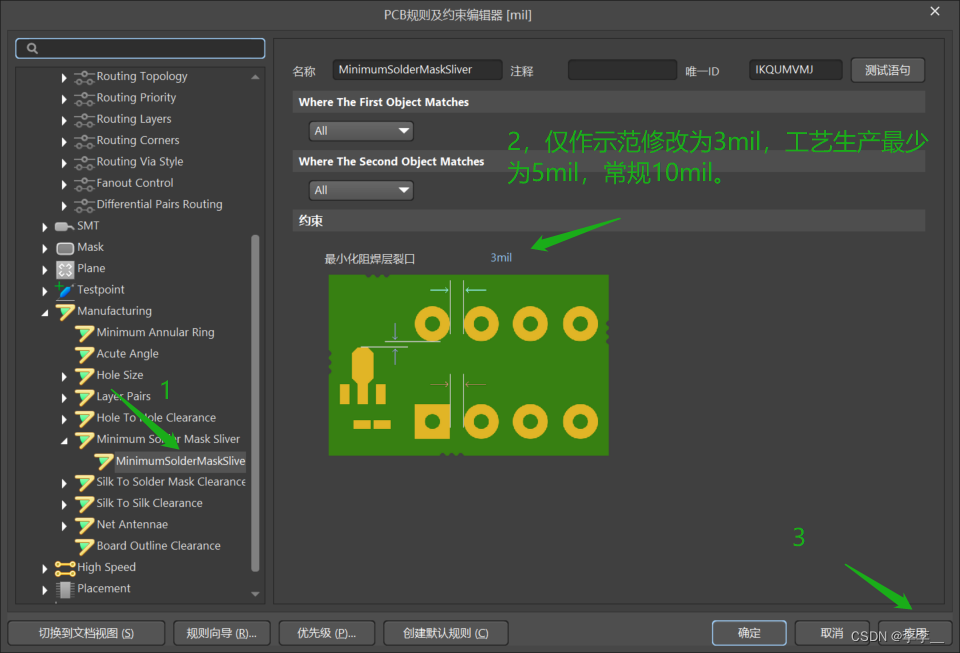

解决方案：
