详解图像的透视变换（附完整代码）

目录

1.简介

2.效果展示

3.代码实现

1）添加命令行参数

2）图像缩放函数

3）透视变换函数

4）读取图像

5）缩放图像

6）轮廓检测

7）获取最大轮廓和近似轮廓

8）透视变换

9）二值化和降噪

---

1.简介

  图像的透视变换（Perspective Transformation）是指将图像从一个视角投影到另一个视角的变换过程，通常用于校正图像中的透视失真或实现图像的透视变换效果。透视变换可以改变图像的视角、大小和形状，使得图像在不同视角下的内容呈现更加准确或艺术效果更加突出。

  本代码将实现识别图像中一个四边形的内容区域，将其变换为一个矩形并进行二值化处理后输出。

2.效果展示

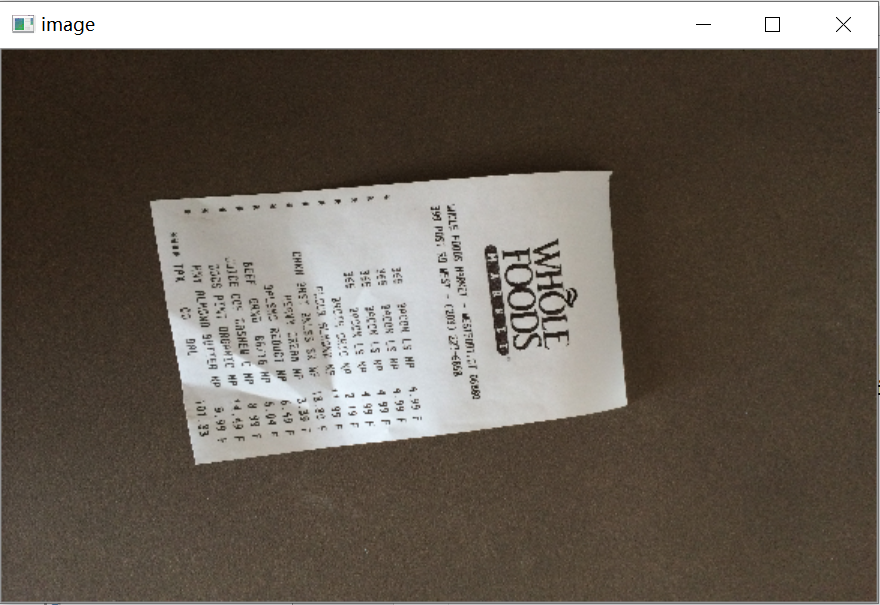

原图

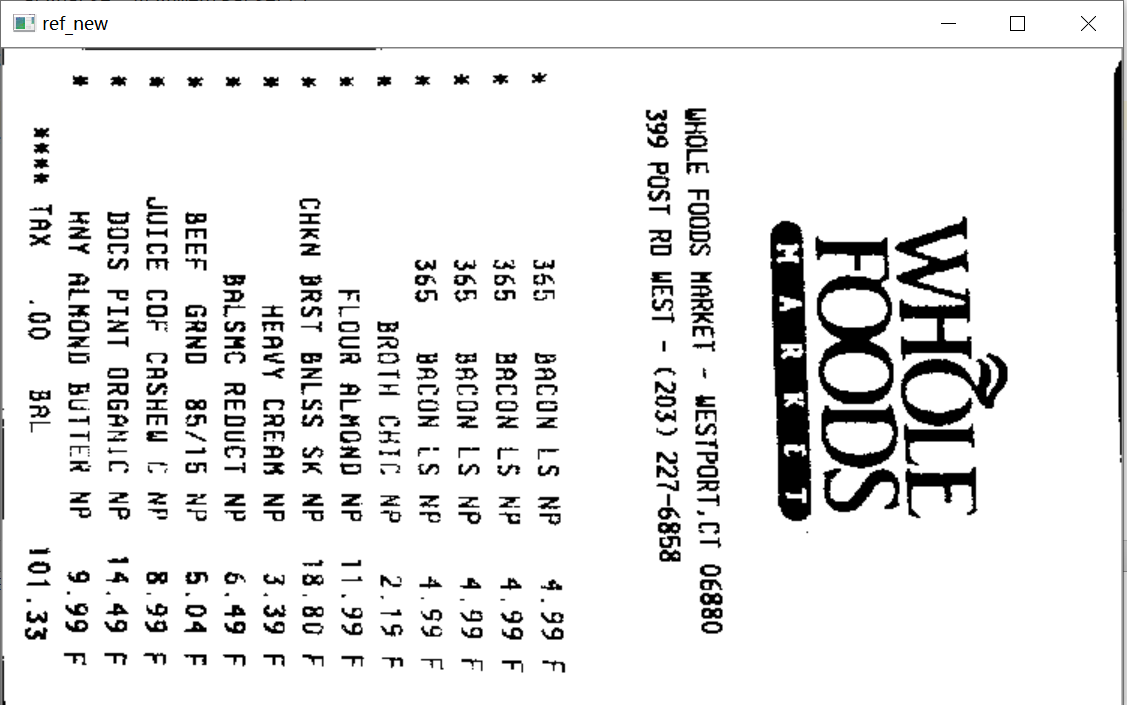

处理后的图像

3.代码实现

1）添加命令行参数

import cv2
import numpy as np
import argparse

# 创建ArgumentParser对象
ap = argparse.ArgumentParser()
# 添加参数，可选-i或--image，用于指定要处理的图像路径
ap.add_argument("-i", "--image", required=True, help="Path to the image to be scanned")
# 解析命令行参数
args = vars(ap.parse_args())

2）图像缩放函数

def resize(image, width=None, height=None, inter=cv2.INTER_AREA):
    # 定义图像缩放函数
    dim = None
    (h, w) = image.shape[:2]  # 获取图像的高度和宽度
    if width is None and height is None:  # 如果没有指定宽度和高度，则直接返回原图像
        return image
    if width is None:  # 如果只指定了高度
        r = height / float(h)  # 计算缩放比例
        dim = (int(w * r), height)  # 根据缩放比例计算新宽度
    else:  # 如果指定了宽度
        r = width / float(w)  # 计算缩放比例
        dim = (wid
