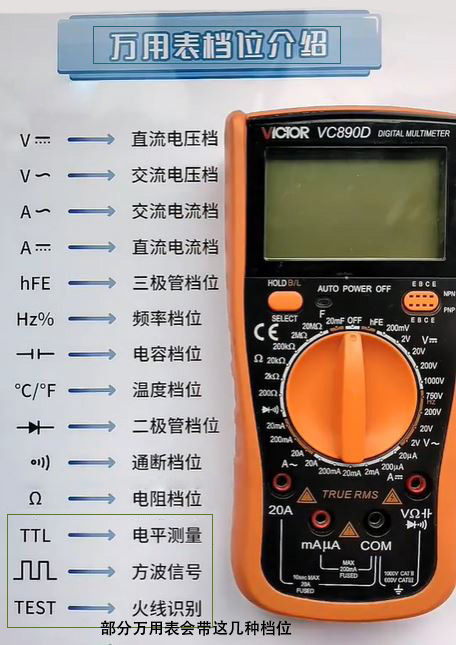

万用表的档位介绍:
在使用万用表前一定要认识各个档位,在测量时要选择对应的档位进行测量,档位的介绍如下:
COM:COM公共端,黑色表笔始终接到COM口。
HzVΩ:测频率/电压/电阻的插孔,使用时红色表笔插入该插孔。
uAmAhFE:测uAmA电流/三极管的插孔,使用时红色表笔插入该插孔。
20A:测大电流插孔,使用时红色表笔插入该插孔。
------------------------------------------------------------------
二极管蜂鸣档:二极管档可以测二极管单向导通,显示二极管的电压降,小灯也属于二极管,测显1表示无穷大,不通;蜂鸣档是测线路通断。
Ω:电阻档,注意测量电阻的时候一定要断电
F:电容档,注意测电容的时候记得放电
Hz:频率档位,用于测频率
hFE:三极管档,测三极管的参数,显示的是三极管的放大倍数
A—:直流电流档,需串联到被侧线路中,且带有危险性需谨慎使用,一般不建议测电流功能
A~:交流电流档,需串联到被测线路中,使用时一定先要估测下电流,若无法估测就用最大的档值
V—:直流电压档,并联到被测线路上,注意直流电压有正负
V~:交流电压档,并联到被测线路上,
NCV:如果我们要区分零线火线,可以将万用表档位选择NCV档位,另外电压也可用于区分零火线
HOLD:保留测量数据的按键。
------------------------------------------------------------------
电路中一般包含火线(L)、零线(N)、地线(E)三线。
回路:220v的灯才能接到220v的电路中形成一个回路,灯亮才表示这个回路是好的
断路:表示火线或零线断开,负载的灯不亮
短路:指的是火线跟零线没有经过负载(如灯),而是火线直接接上零线就形成短路
漏电:指的是零线或者火线对地漏电,当零线或火线对地线的绝缘电阻小于0.5兆欧是漏电,绝缘电阻大于0.5兆欧属正常。一般漏电都是零线或是火线破皮引起的对地漏电
万用表常用档位详细介绍
//电压档位
电压档位是最常用的一个档位,分为直流电压和交流电压档。生活中常见的电池、电瓶、充电器等需要分正负极的电压即为直流电压;交流电压就是家庭用电220V、工业电380V等。无论测直流电压或者交流电压,都需要把档位选择高于被测量电压的档位。
电池的串连会增加电路的电压,如两个1.5V串连就表示电路中是3V电压,可用万用表测试电池的正负极,也可以测电池是否是坏的,负极测出值前边带负号(-),一般正确是红色电笔对应正极,注意打到直流电压且要大于标的电压。
交流电压是没有正负极之分,只有零线火线之分。测量交流电中的零火线时,档位要打到750V,注意是档位交流电压符号,用一支笔(红黑都可以,一般习惯使用红笔)测接口处(如插座孔),另一只表笔悬空,正常火线数值远大于零线数值。
//电流档位
电流档位分为直流电流和交流电流档,测量电流时也同样需要将档位打到高于被测量电流的档位,测量电流时只需要将红黑表笔笔头串入负载的任意一根导线中即可测量。测量交流中的电流时,红笔插到mA孔,档位打到200m,两表笔要串联到线路上,如一只表笔接到灯的出线端,另一只表笔接到电极的另一端(灯的一头线断开电极的一端,转而接一表笔),红色表笔串连到线路中测试电流时是很危险的,尤其是测量大电流一般不建议这样测电流。直流电流跟交流电流测量方法一致。注意万用表中mA表示小电流口,20A表示大电流口。(如测试中不显示表示电流很小)
//蜂鸣器档位
蜂鸣器档位一般是测量阻值为50Ω以下的线路或电阻时内置蜂鸣器发声功能,将万用表的红黑表笔分别接线路的两端,会蜂鸣是通路,不会蜂鸣则线路中间存在断路,在实际使用中这个功能作用很大,可以提高测量线路通断的工作效率。
//
测量电容红笔接到mA口,红表示正极,黑笔COM口表示负极,测量电容时需要先放电,cx表示电容插口,一般对应mA插口,表盘打到F段。耐压值低的可以把电容短接进行放电,耐压值大的或是容量大的电容,可接一个负载几秒钟进行放电。
测量电阻时显示1表示档位小了,如果带K表示数值x1000(欧),电阻档也可测通断。(另外测电阻一般从最小测起)
判断电机绕组对外壳有没有漏电,一只表笔放入出线端,另一只表笔放入外壳,显示1表示无穷大,大于0.5兆欧表示是正常的,绝缘组是好的
测量二极管好坏,正向导通,负向无穷大(1)表示不通,正负向都有数值表示被击穿,如果两端都显示1,表示已断开,表打到二极管蜂鸣档。
MOS管,在实际电路中G极会接个电阻导地,断电时会把G极电容里的电放完,防止上电时烧元器件或设备。
