# 够快换电-电柜板安装教程

智能共享换电柜一体化平台，解决电动车电池充电慢和充电安全问题，主要针对外卖配送员等电动车高频使用人群解决运力难题。减少传统充电等待时间，10秒快速续航，让外卖配送员告别电池焦虑。以换代充，开启换电新时代。详见官网**www.gk-hd.com。

本章以运营商视角，介绍 **主板** 、**检测板** 和 **仓控板**的接线，帮助运营商进行电柜的快速部署。

主板、检测板、仓控板之间的接线方式为串联，一接一接一

公式为：1块主板 + 1块检测板 + n块仓控板（n为仓门数）

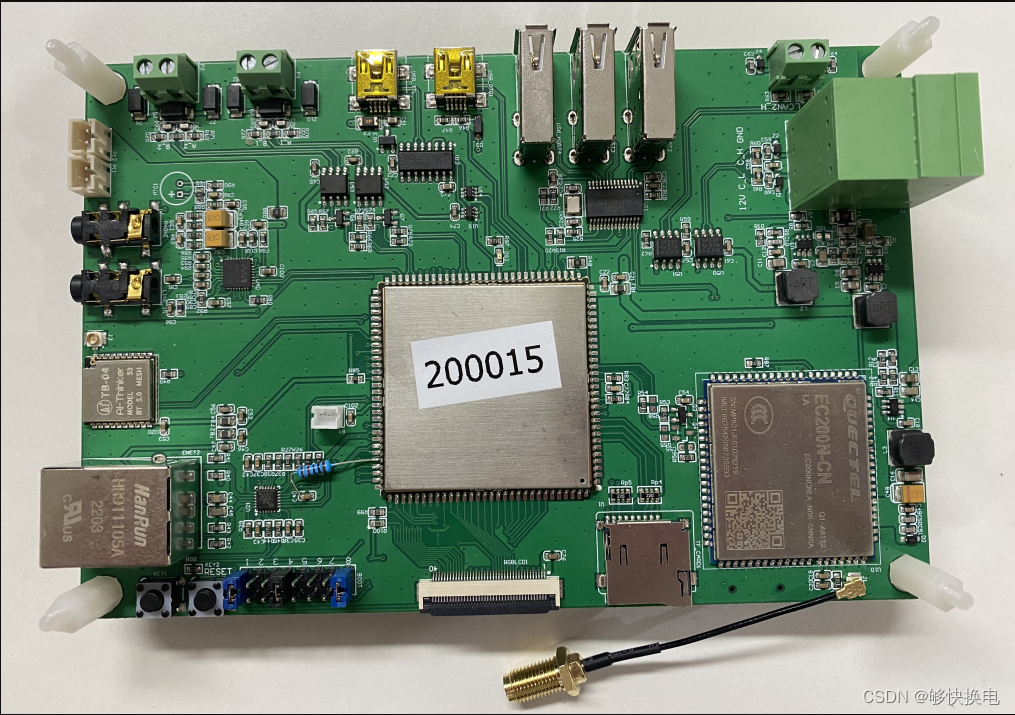

主板

每台电柜配1块主板，主板接上电源，插上SIM卡，接上天线，从端子口往后接检测板和仓控板。

检测板

每台电柜配1块检测板，检测板用于接电表、温湿度、水浸、烟感、风扇、电气仓，还附带一个继电器口，用于采集设备数据和控制仓门开。

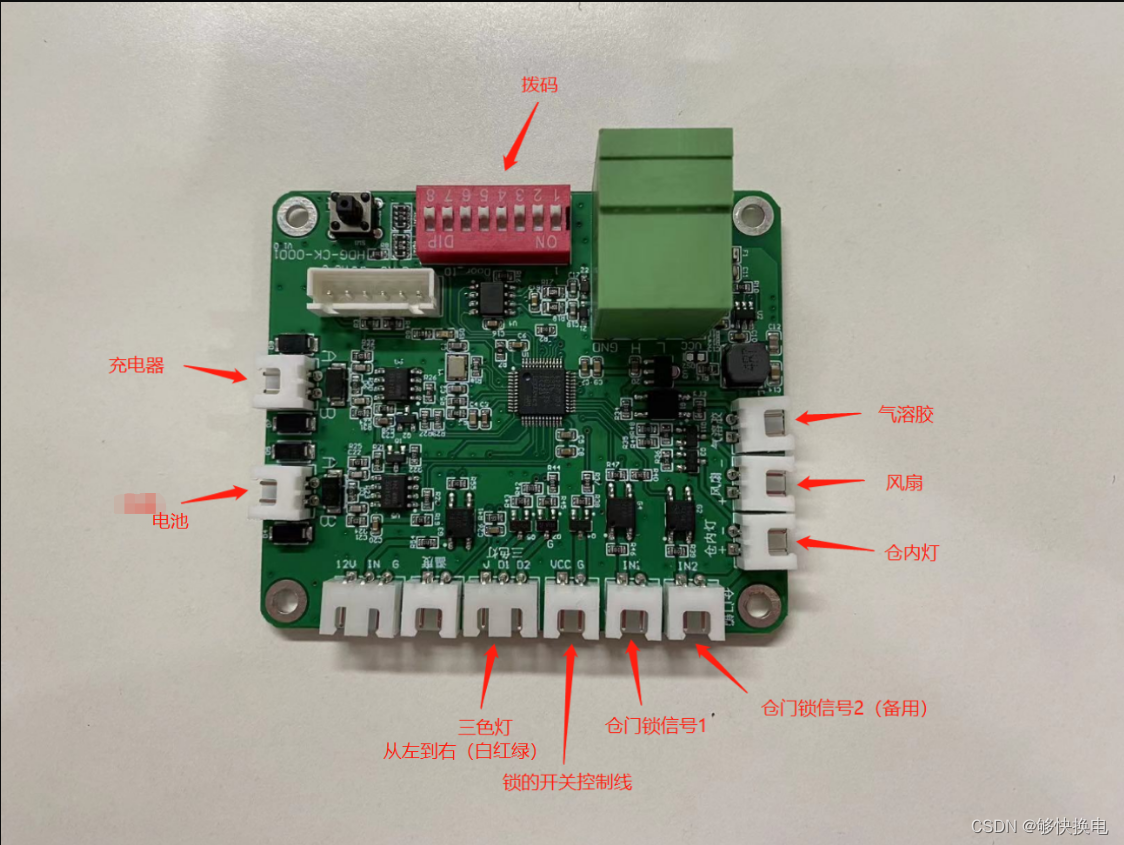

仓控板

每台电柜根据仓门数量配置相同数量的仓控板，比如10仓电柜需要10块仓控板，拨码需要各不相同。仓控板能够获取充电器信息、电池信息、仓门信号、控制三色灯、气溶胶、风扇、仓内灯。

三板检测

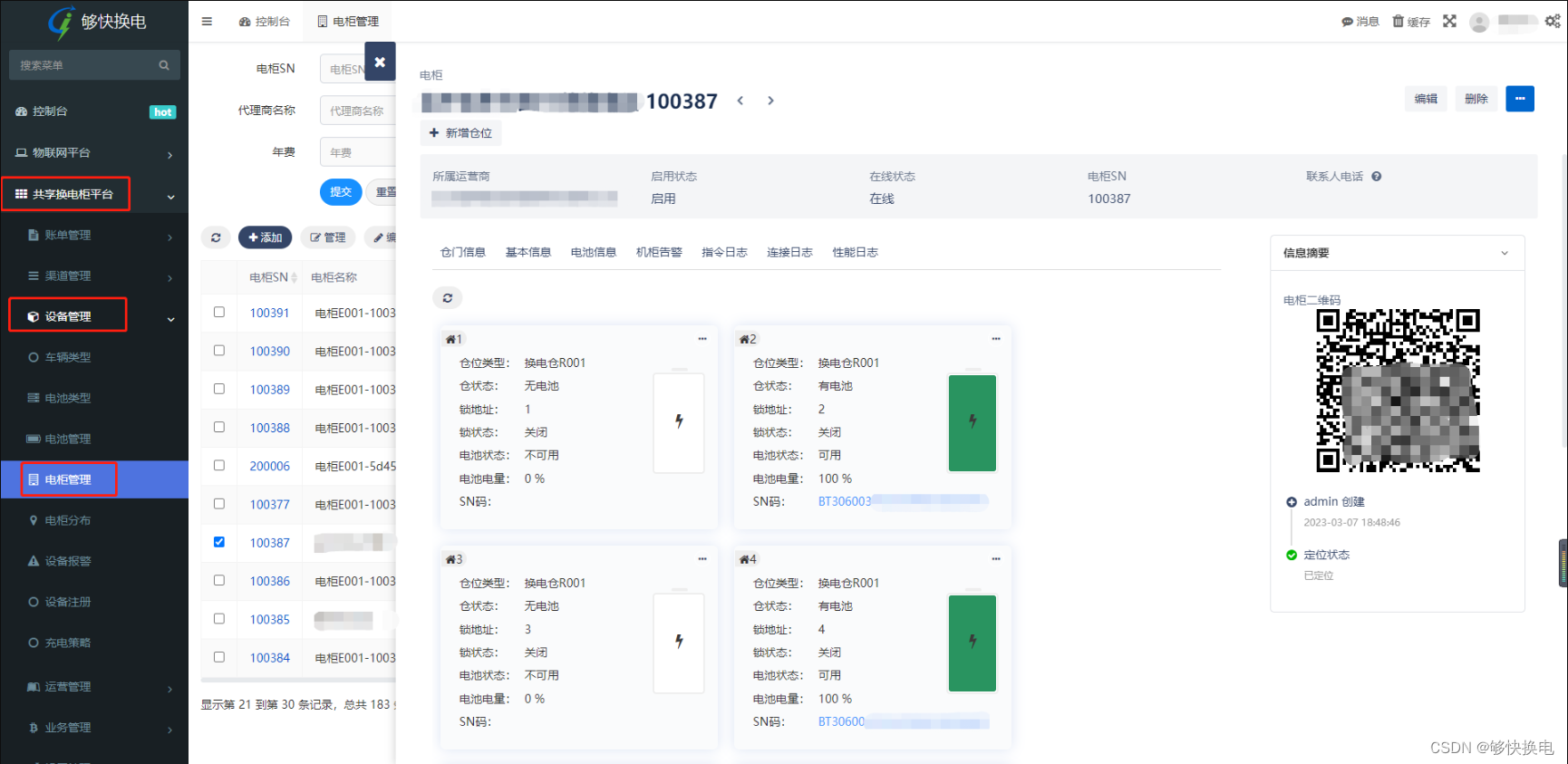

电柜三板接线完成后，通上电源，在控制台中查看对应电柜的信息，电柜上线说明主板成功上线，放入电池可以获取电量和电池sn码。

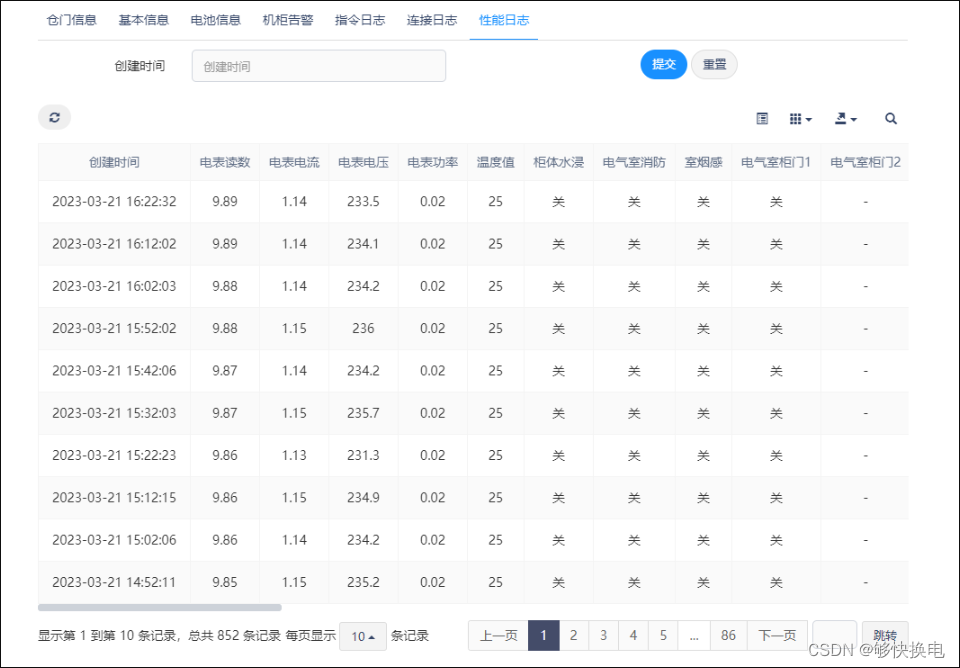

在性能日志中可以查看到各项传感器数值和对应充电器信息，说明检测板上线。

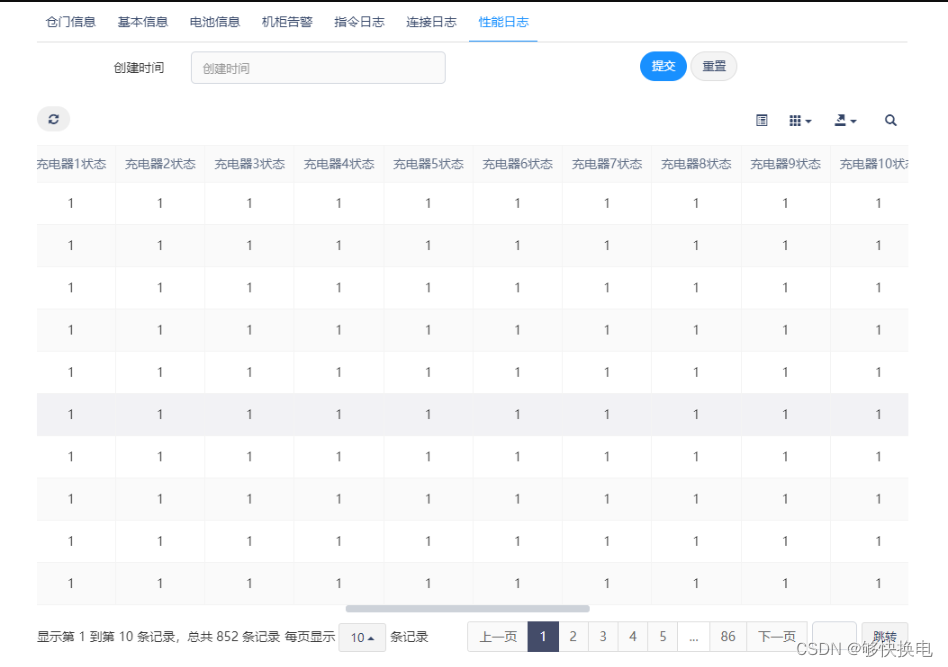

 充电器1状态有数值，说明仓控板1上线，10个充电器状态都能获取到说明仓控板全部上线。

所有板都上线，则三板检测完成，可以进行后续功能测试，接线教程就介绍到这里，如果对本产品感兴趣，欢迎咨询。
