BOOST升压电路

如果要把5V升高到12V，交流电可通过变压器实现，直流电则可通过BOOST升压电路实现。

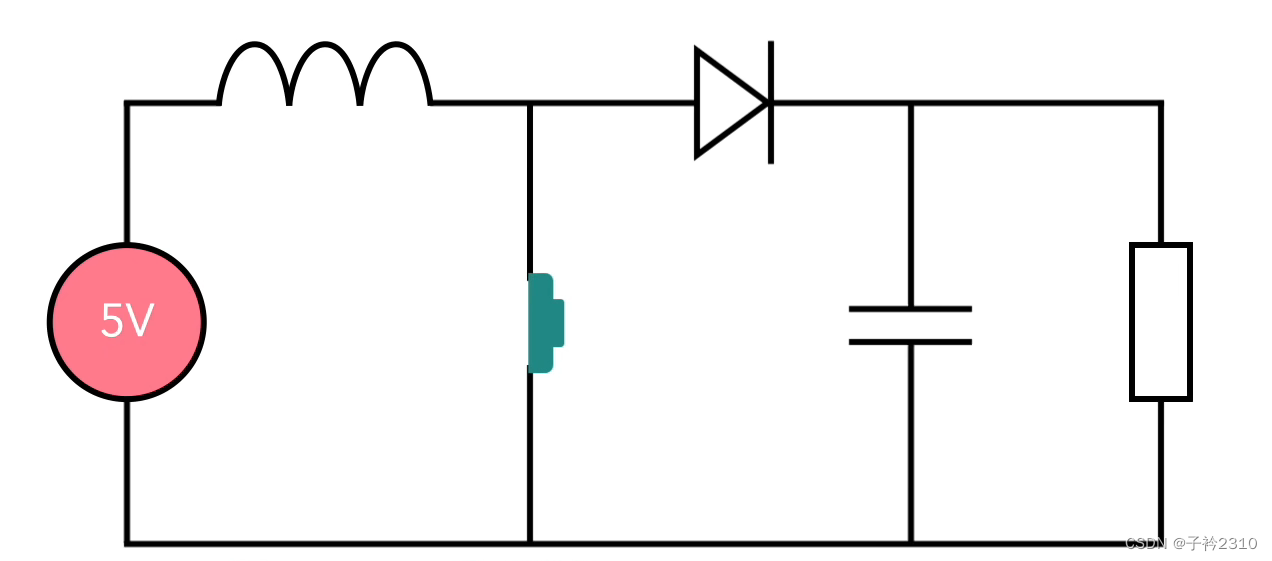

当开关断开时，电路如图所示。

在开关断开后，负载的阻抗比之前大，故电感上的电流开始减小，电感为了阻止电流的减小，会感应一个与电源方向相同的电势，两个电源叠加，使输出电压增大。此时电源给电容和负载供电。

当充电一段时间过后，闭合开关。此时电源不再给电容供电，电源和电感通过开关形成回路，此时电感的电流迅速增大，会感应出与电源方向相反的电势，如图所示。

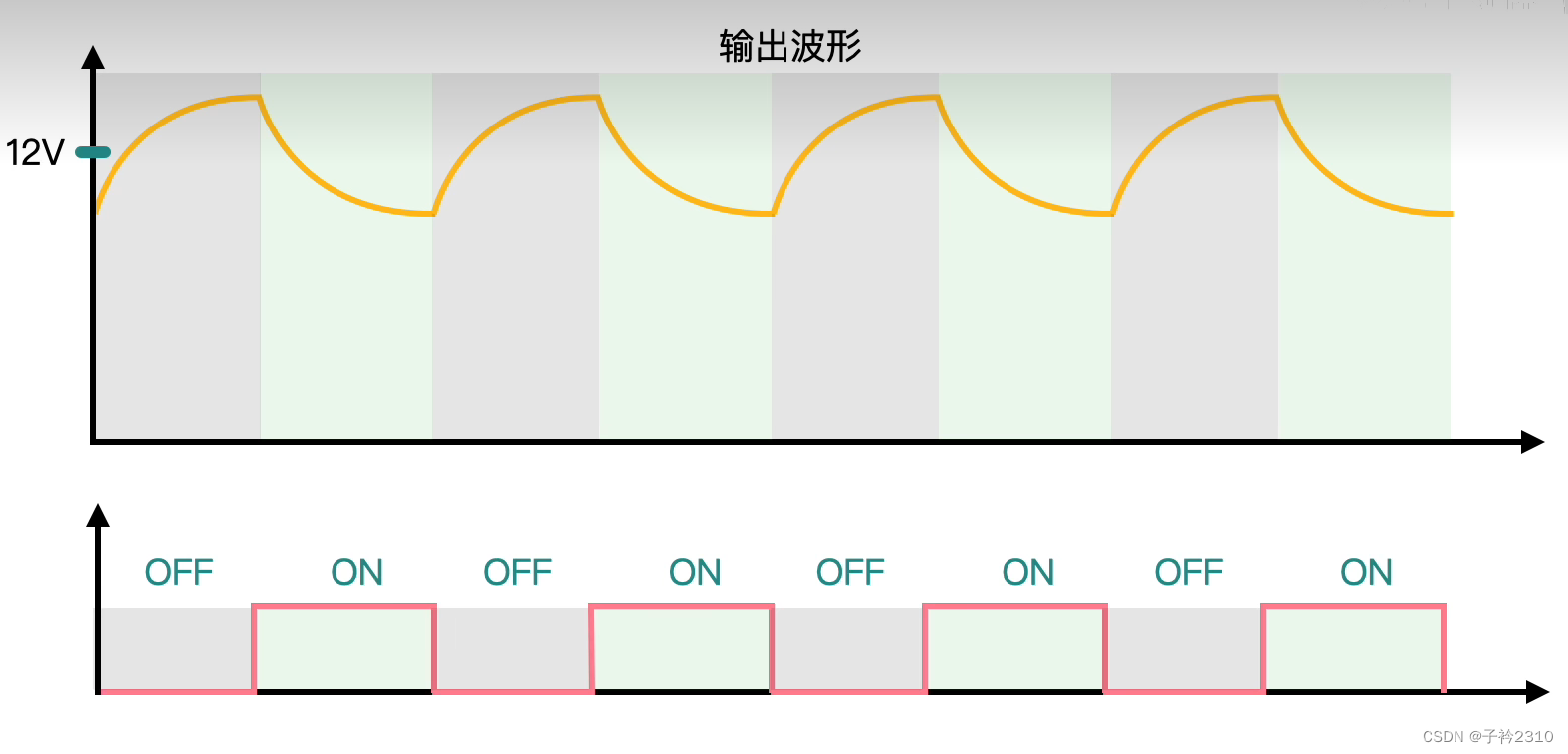

因二极管截止，电容储存的能量给负载继续供电，电容的容量不能太小.通过不断的开关电源，最终可获得如下图所示波形。
