基于solidworks和freeCAD将.stl零件转化成可修改文件

文章目录

• • 概要
  • 整体架构流程
  • 技术名词解释
  • 技术细节
  • 小结

概要

使用solidworks打开.stl文件的时候，无法对.stl文件进行修改和重构，这就需要我们将.stl文件转换成.sldprt或者.prt等零件的格式才可以对装配体或者单一stl零件进行修改或者重构。

格式转换整体流程

1.安装freeCAD

2.用freeCAD打开.stl文件

3.更改网格形状和参数

4.导出.stp或.prt文件格式

技术名词解释

.stl是零件供3D打印的格式，零件表面布满网格状，无法选中任何一个面对零件进行更改

.prt是零件最初的格式，可以通过原始的基准面或者自定义基准面对零件进行修改。

技术细节

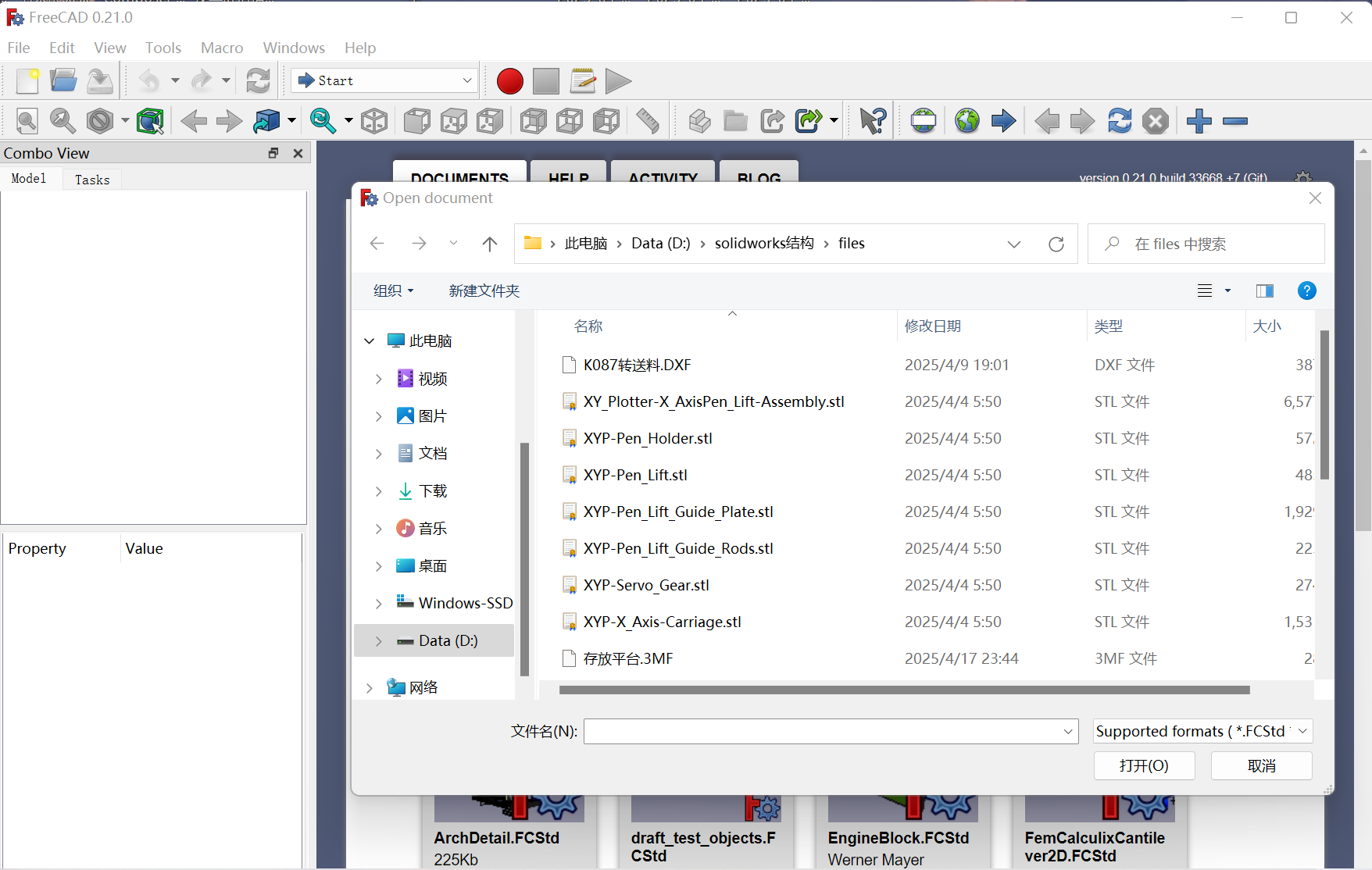

用freeCAD打开.stl文件

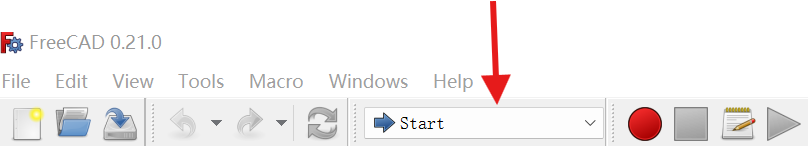

打开之后，点击箭头所示位置：

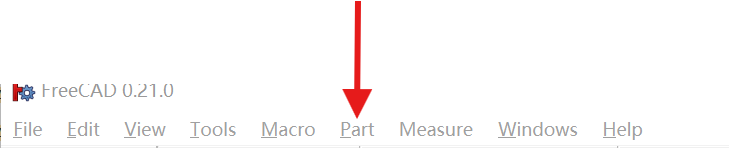

选择part，转化成零件部分

，在零件中选择从网格中创建形状

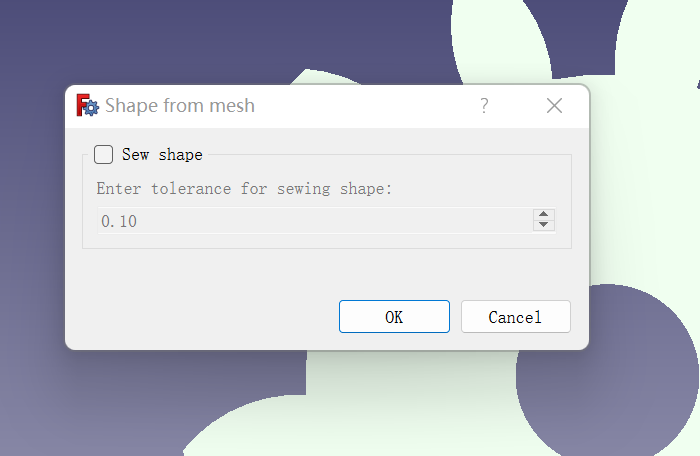

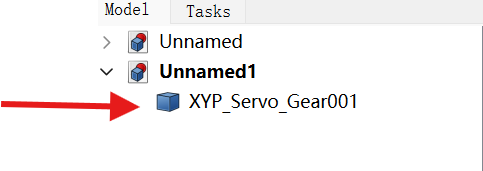

公差选跟不选都行，点击确定后左边自动生成这一栏

点击这个，再次选择零件中的“create a copy”下的“调整造型”

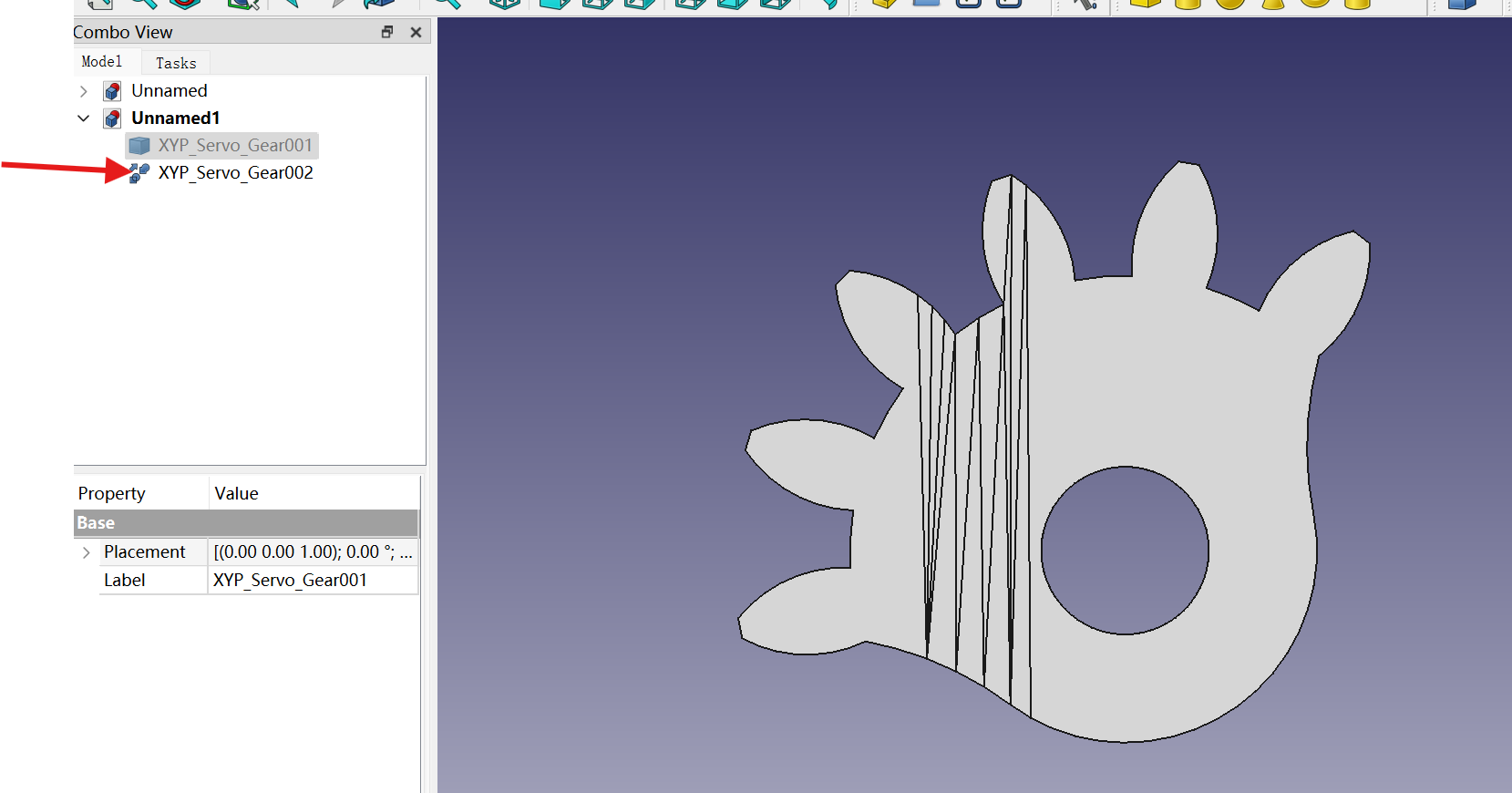

左边出现第二栏

再选择文件，将其导出为.step文件，最后在solidworks中转出成.prt文件即可。

小结

该方法只适合小零件的转化，但还是会出现数据丢失，转换过后还是需要留意下零件的尺寸是否更改，形状是否变化。如有变化，还需要进一步修改。因此装配体不推荐使用此方法。
