FreeCAD遇到的困难及解决方案

最近几个项目都需要用到CAD的建模软件，最开始下的AutoCAD,但是启动和使用都太过麻烦，于是决定使用更加轻量化的freeCAD。记录一下过程中遇到的问题及解决方案。

1.下载

freeCAD是完全开源的，但是我在访问过程中即使搭梯子也是有时可以连上有时不行，连上之后下载速度也是奇慢无比...于是用了这位大佬分享的百度网盘链接：

https://blog.csdn.net/qq_18124127/article/details/109474387?ops_request_misc=&request_id=&biz_id=102&utm_term=freecad%E4%B8%8B%E8%BD%BD%E5%AE%89%E8%A3%85&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-7-109474387.142%5Ev9%5Econtrol,157%5Ev4%5Econtrol&spm=1018.2226.3001.4187

非常快！

2.基础入门操作

参考了以下几篇博客：

https://blog.csdn.net/lggirls/article/details/132383576

https://blog.csdn.net/lggirls/article/details/132396653

https://blog.csdn.net/xiaoding_ding/article/details/134713666

3.开源模型下载

我项目做下来感觉grabCAD已经够用了，网站如下：

https://grabcad.com/library

建议直接搜索需要的文件后缀，如stl,stp，再在给出的模型中找自己需要的模型比较快。

但是以防万一，我也汇总了几篇整理了免费模型网站的博客如下，仅供参考：

https://www.zhihu.com/question/319773766

https://zhuanlan.zhihu.com/p/40680702

https://zhuanlan.zhihu.com/p/651316945

4.一些基本操作

4.1FreeCAD如何让模型旋转，继而观察效果

按住鼠标滚轮同时按下鼠标左键，然后向你想要的角度旋转。

4.2FreeCAD左侧边栏不小心关闭，如何恢复

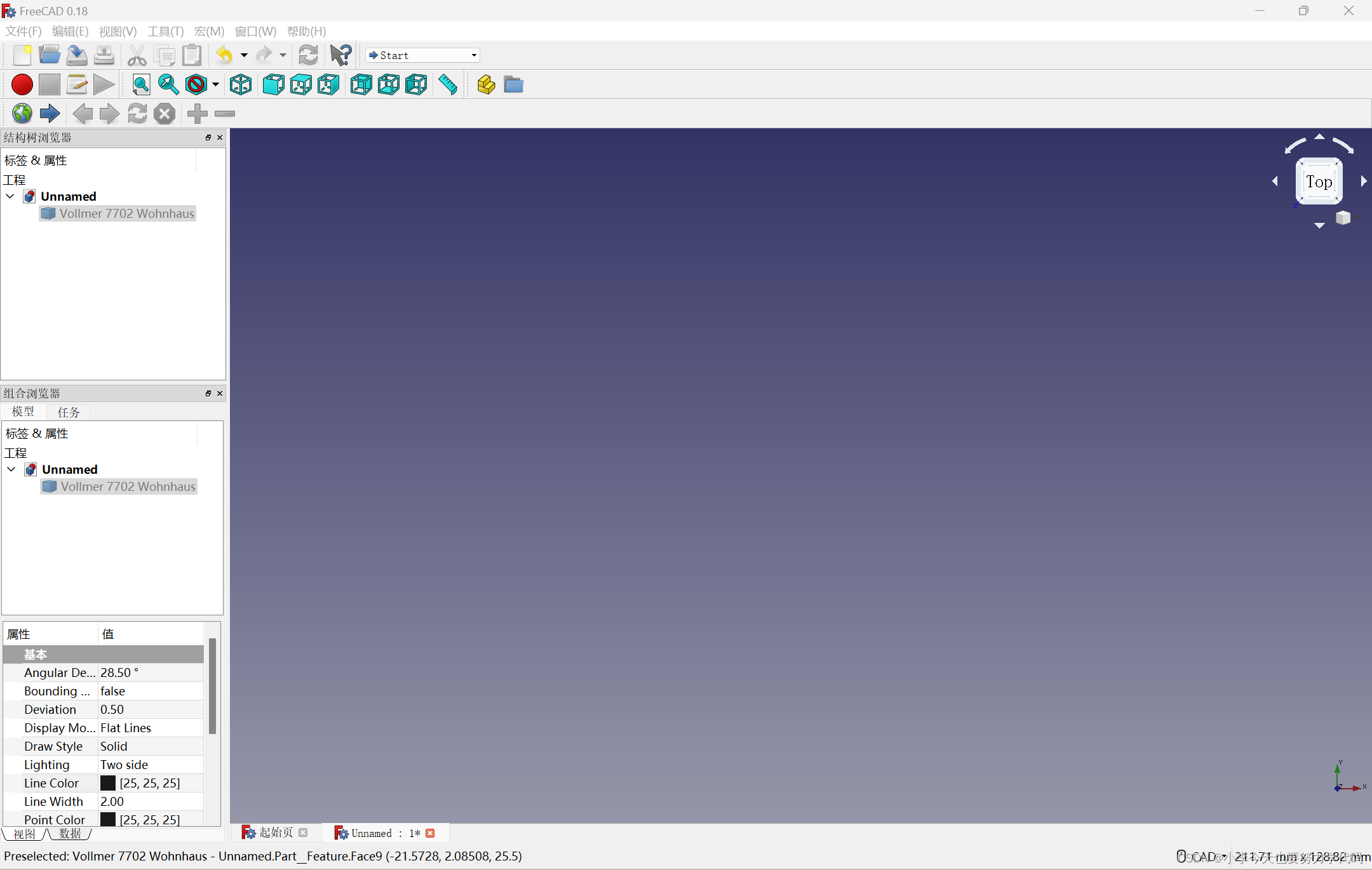

正常界面如下：

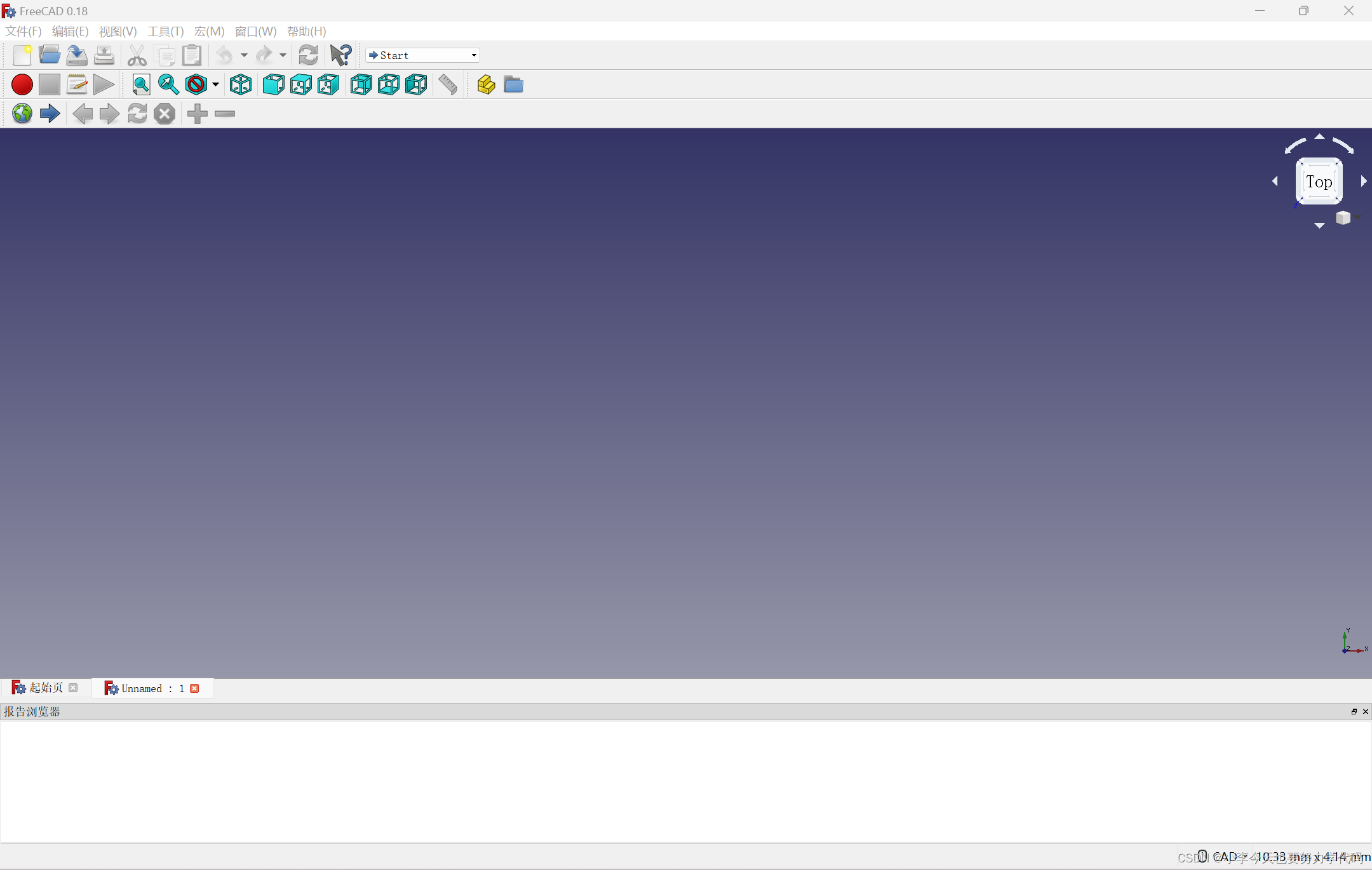

不小心关掉左侧边栏后的界面如下：

如何恢复？

尝试该博客的相关方法

https://www.kmw.com/news/7003333.html#:~:text=%E6%89%93%E5%BC%80Freecad%EF%BC%8C%E7%82%B9%E5%87%BB%22%E7%BC%96%E8%BE%91%22%E8%8F%9C%E5%8D%95%EF%BC%8C%E7%84%B6%E5%90%8E%E9%80%89%E6%8B%A9%22%E7%94%A8%E6%88%B7%E5%81%8F%E5%A5%BD%22%E3%80%82,%E5%9C%A8%E5%BC%B9%E5%87%BA%E7%9A%84%E5%AF%B9%E8%AF%9D%E6%A1%86%E4%B8%AD%EF%BC%8C%E6%89%BE%E5%88%B0%22%E5%B7%A5%E4%BD%9C%E5%8F%B0%22%E9%80%89%E9%A1%B9%E5%8D%A1%EF%BC%8C%E7%A1%AE%E4%BF%9D%22%E5%B7%A6%E4%BE%A7%E9%9D%A2%E6%9D%BF%22%E9%80%89%E9%A1%B9%E5%A4%84%E4%BA%8E%E5%8B%BE%E9%80%89%E7%8A%B6%E6%80%81%E3%80%82%20%E5%A6%82%E6%9E%9C%E6%B2%A1%E6%9C%89%E5%8B%BE%E9%80%89%EF%BC%8C%E8%AF%B7%E5%8B%BE%E9%80%89%E8%AF%A5%E9%80%89%E9%A1%B9%E5%B9%B6%E7%82%B9%E5%87%BB%22%E5%BA%94%E7%94%A8%22%E6%88%96%22%E7%A1%AE%E5%AE%9A%22%E6%8C%89%E9%92%AE%E3%80%82

但是非常遗憾的是，该博客中的很多按钮什么的，freeCAD0.18都没有/(ㄒoㄒ)/~~

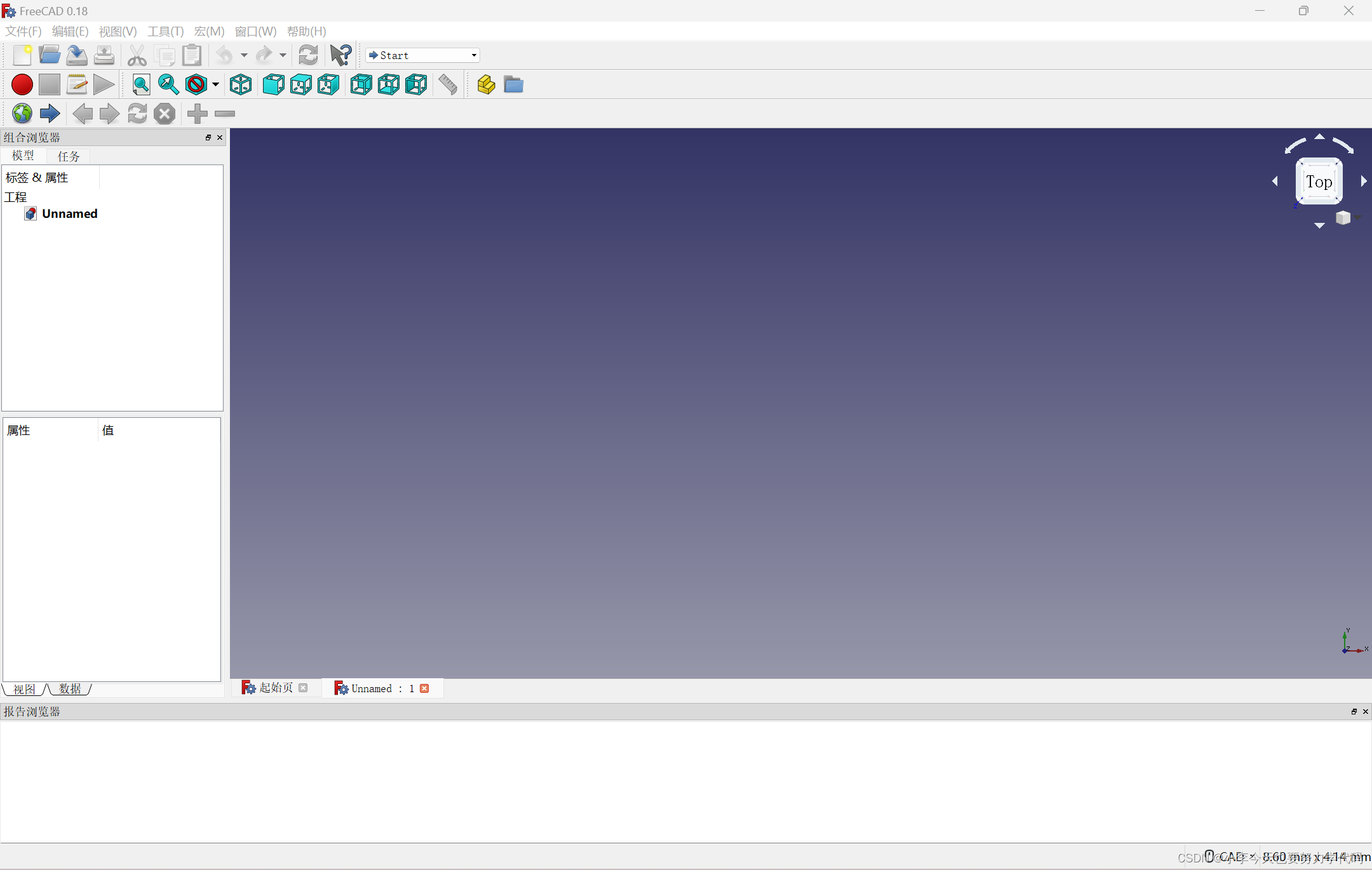

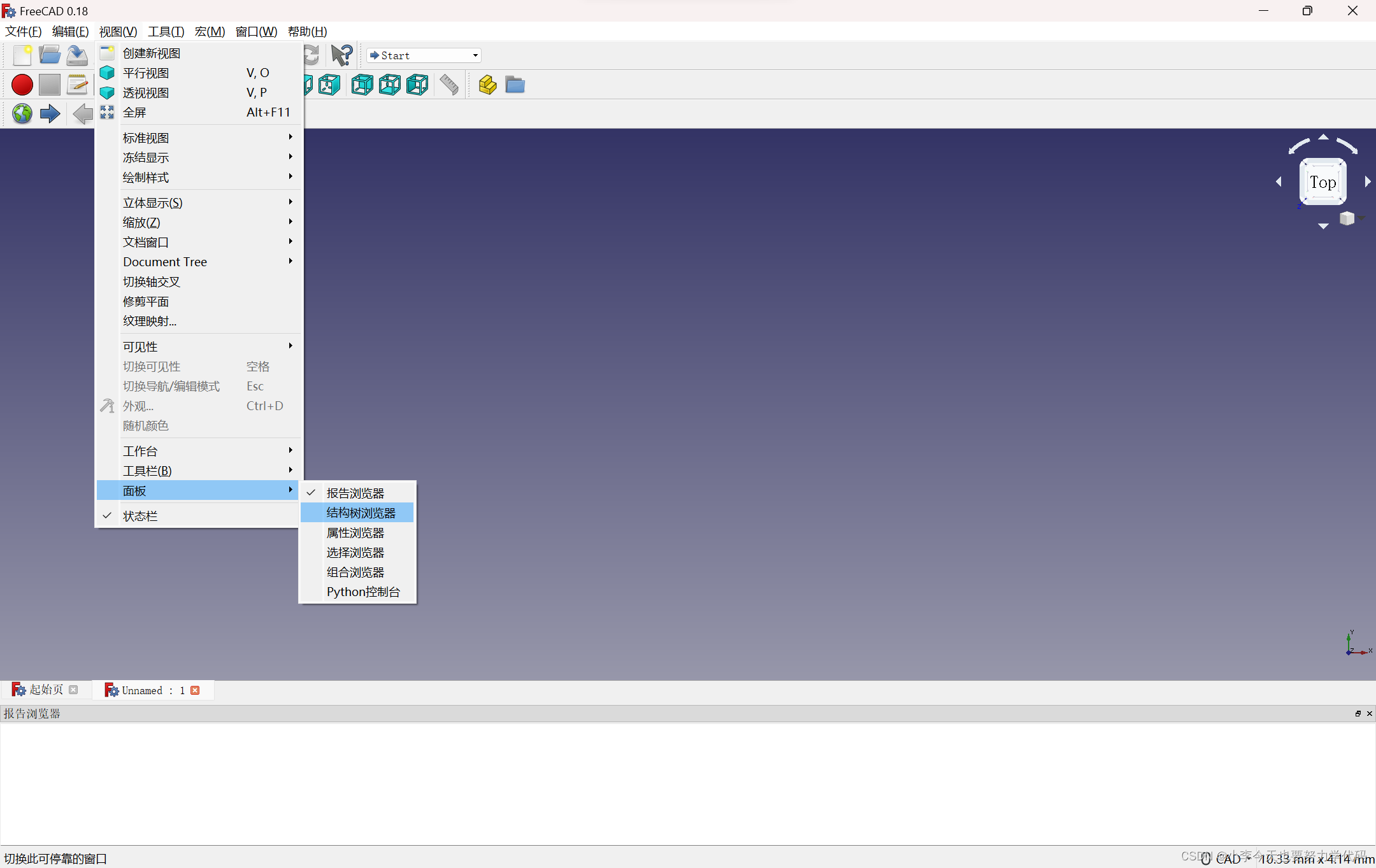

后来我一个按键一个按键找终于找到解决方案：

即可恢复左边栏

4.3FreeCAD在已有草图中导入新的文件/模型后如何快速找到

导入文件后但是由于度量尺度等问题界面上并没有看到导入的物体

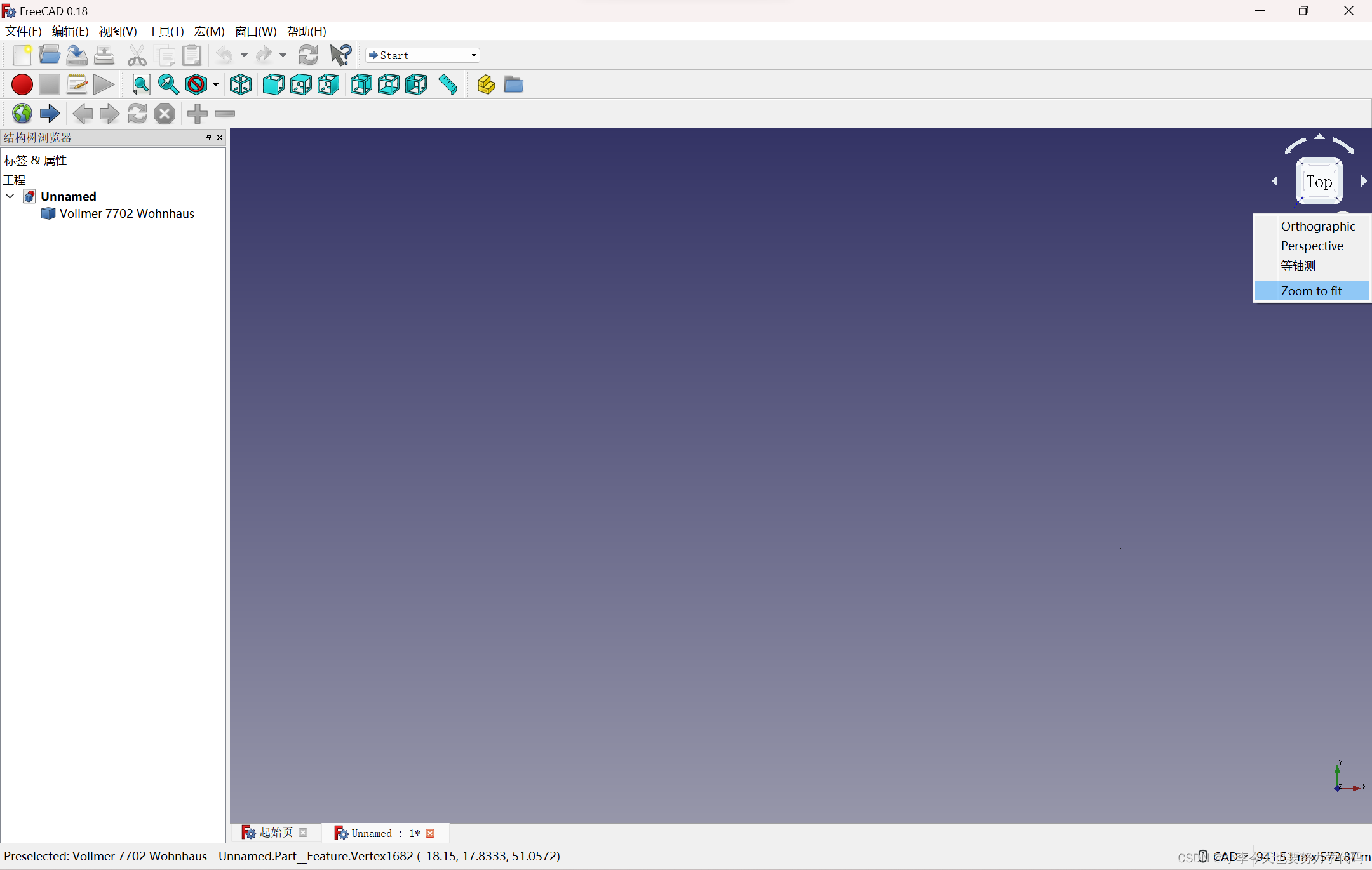

快速找到导入物体的方法：

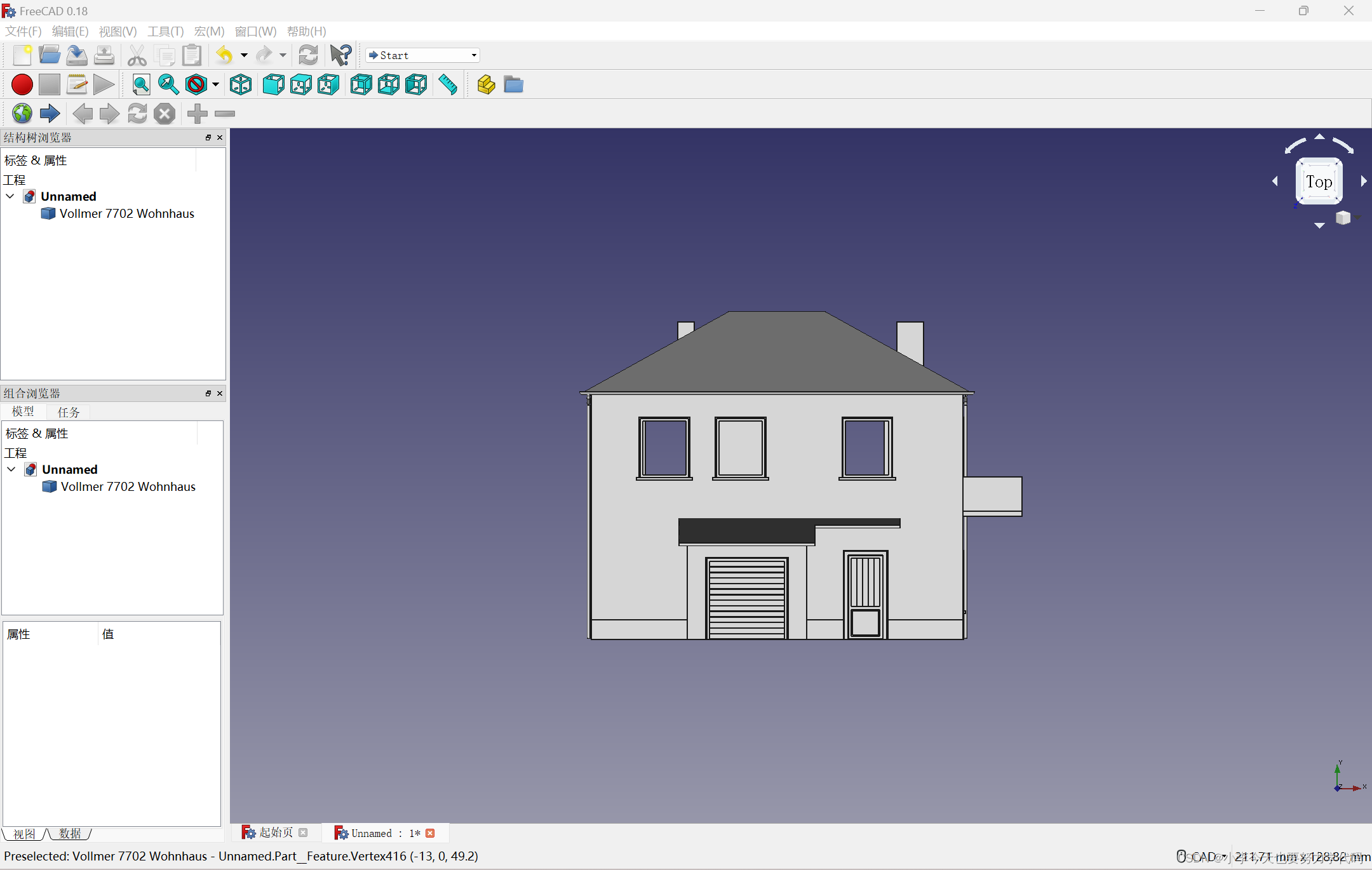

结果：

4.4FreeCAD如何改变物体整体/局部的颜色

可参考博客：

FreeCAD傻瓜式教程之约束设定、构建实体、开孔、调整颜色、透明度、参考距离、任意修改尺寸、保持开孔居中、外部图形、基准平面等_freecad教程-CSDN博客

的六、更改颜色和透明度更改物体整体颜色。

也可选中物体的某一面按照上述教程逐面着色。

B站教程：

https://www.bilibili.com/video/av670695448/?vd_source=a1d1b50a600c0c15ec03b31c7e079499

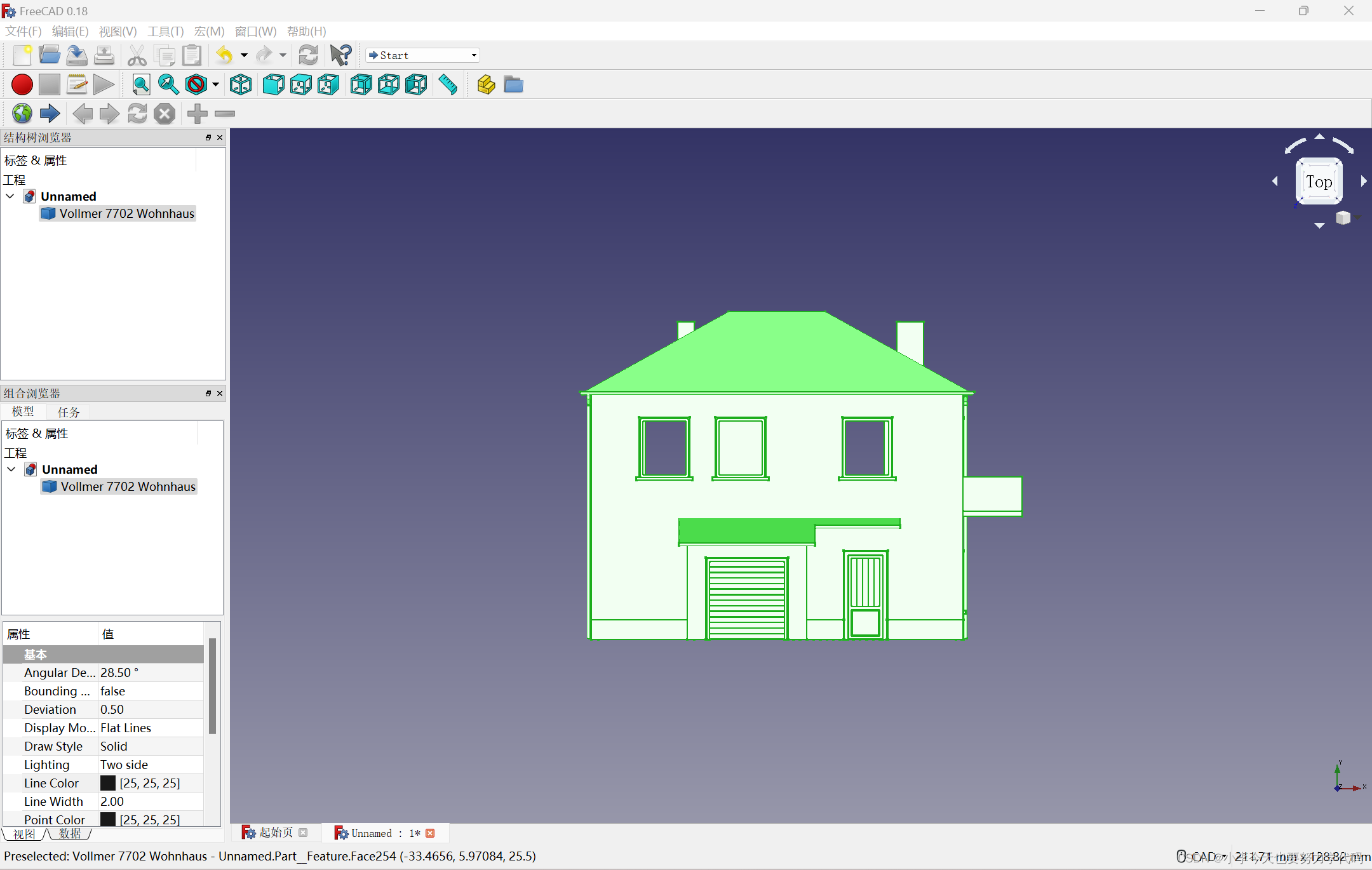

逐面着色。

4.5FreeCAD如何隐藏面/部分零件

物体如图：

选中物体并按下空格键

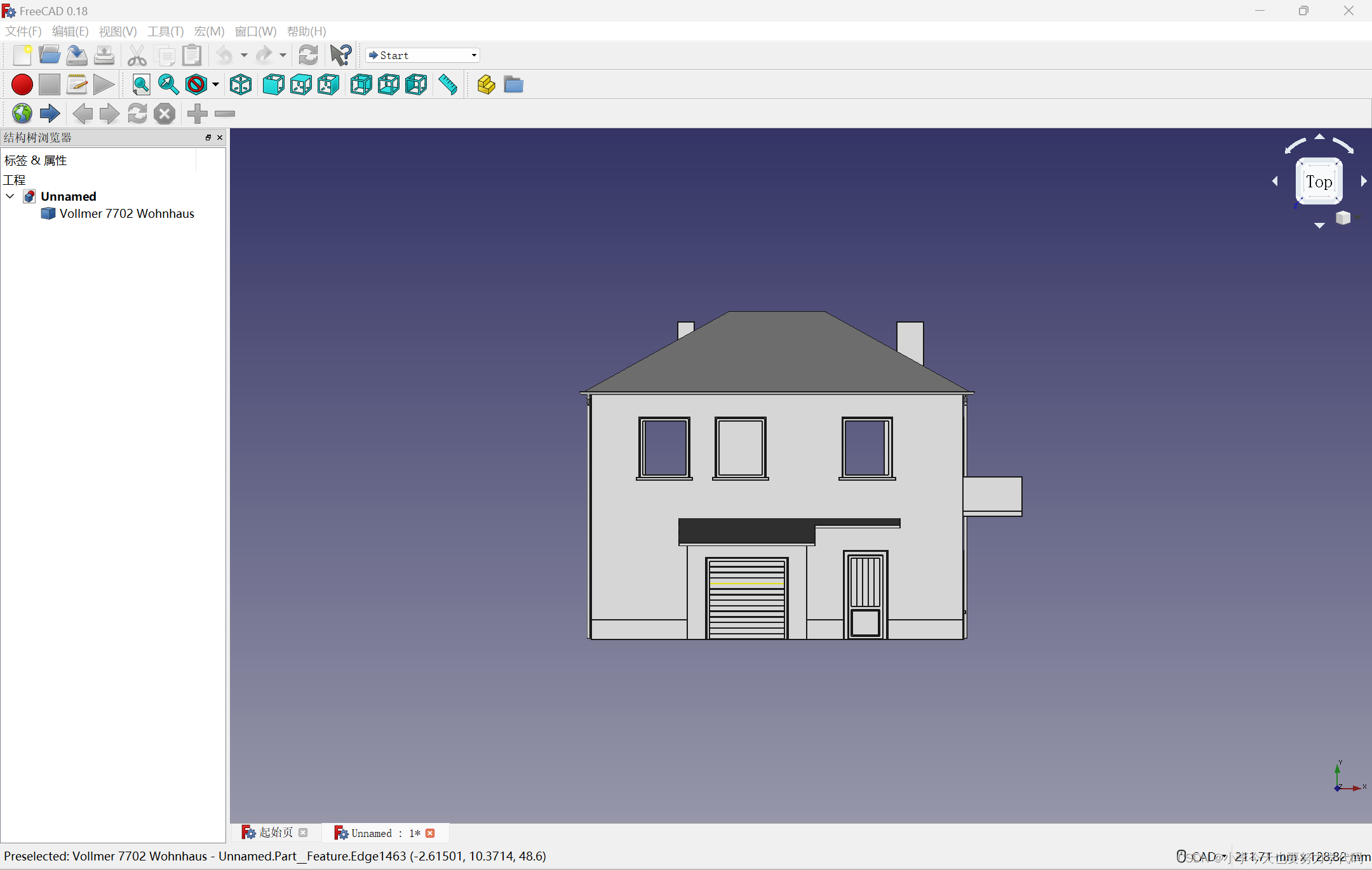

左侧工具栏物体变灰，物体即被隐藏。如想要恢复物体，重复上述步骤即可。

5.一些概念区分和解决方案

5.1sldprt文件与CAD

sldprt文件并不能直接导入CAD或者直接在CAD中打开。而是要用solidworks另存为CAD支持的文件类型或者将.sldprt文件转化为CAD支持的类型。

5.2解决方案

1.在网络上另外找开源的CAD支持的模型文件（最推荐）

2.将.sldprt文件先转换为stl，再将stl转化为stp。（试过，但没成功）

将.sldprt文件先转换为stl的途径建议自行在网络上搜索。stl转化为stp的教程如下：

https://zhuanlan.zhihu.com/p/584697592

https://www.bilibili.com/video/BV1TW4y127W4/?spm_id_from=333.999.0.0&vd_source=13d249795db0e619bec80033349569b6

3.下载solidworks另存为CAD支持的类型。(没尝试，但建议不到万不得已别用）

因为solidworks软件太大且过程过于繁琐，并且我认为下载该软件只是为了转化文件类型实在是得不偿失。。。

以上就是我近期使用FreeCAD所总结的一些经验，希望能帮助以后的人少走弯路。如果有什么错误还请在评论区指出，我们一起交流，非常感谢！
