DS1302介绍

a.DS1302芯片工作原理

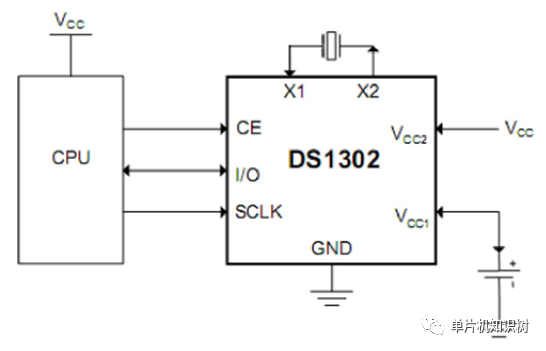

b.DS1302芯片连接方式

内容：

DS1302是一个时钟芯片，可以提供年、月、日、时、分、秒等时间信息。DS1302使用一个外部的32.768kHz晶振，配合内部的电路产生时间，时间的精确度主要取决于晶振频率的精确度。

DS1302可以简单的理解为把51单片机定时器功能独立出来形成的一个芯片，通过对外部的晶振信号进行计数形成时间。使用单片机的定时器功能产生的时间会随着系统断电而归零，DS1302可以由纽扣电池供电，系统断电后DS1302可以继续工作，保持内部时间持续运行。

DS1302功耗极低，连接一块纽扣电池就可以连续工作很长时间，因此常作为时间源使用。

CE：连接单片机，单片机读写DS1302时此引脚需保持高电平。

IO：连接单片机，通信数据引脚，通过此管脚单片机向DS1302中写入数据，或者从DS1302中读取数据。

SCLK：连接单片机，通信时钟引脚，用来控制IO引脚上的数据传输。

X1、X2：连接外部晶振，晶振频率为32.768kHz。

VCC1：连接纽扣电池。

VCC2：连接外部电源。
