电阻等效变换，电源等效变换

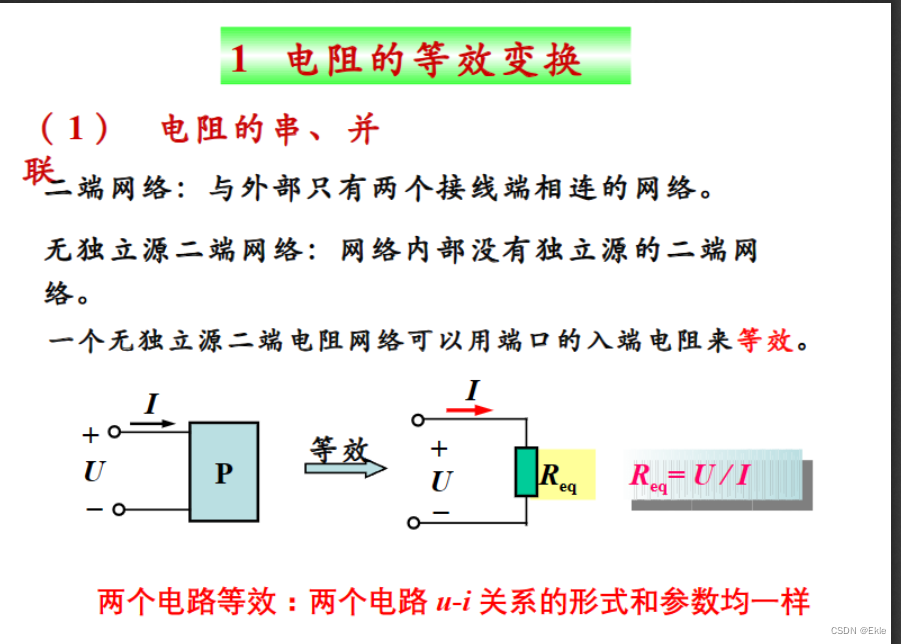

电阻的等效变换

串并联

关于电路中电脑上变量符号正斜体的使用规范

在电脑上做器件变量标记时：不变的变量应采用正体来记录，可变的变量应采用斜体来记录，当然，也有部分外国教材不采用这种规范，但是为了严谨采用这种规范更能增强读者的理解。

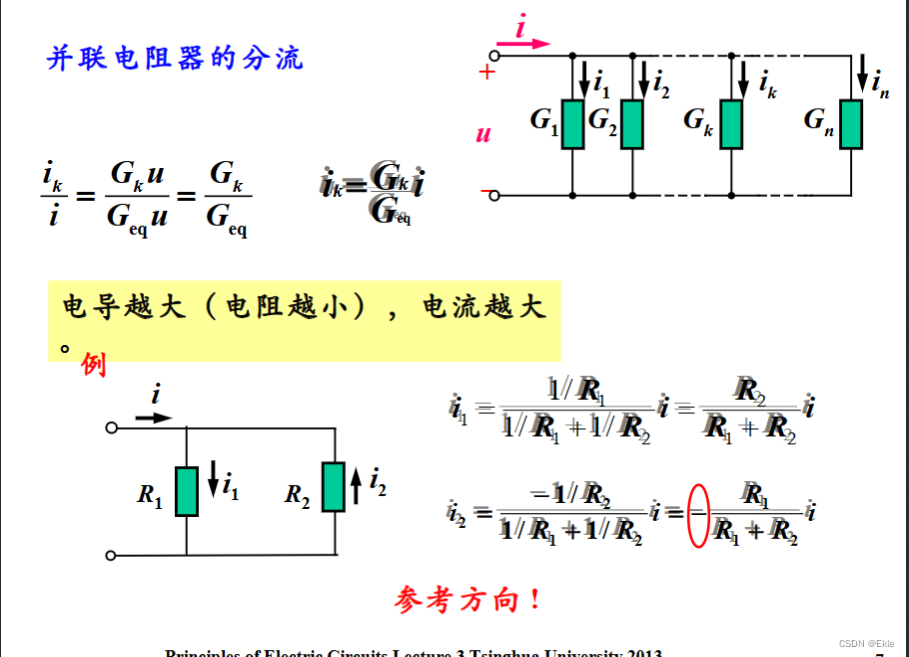

并联

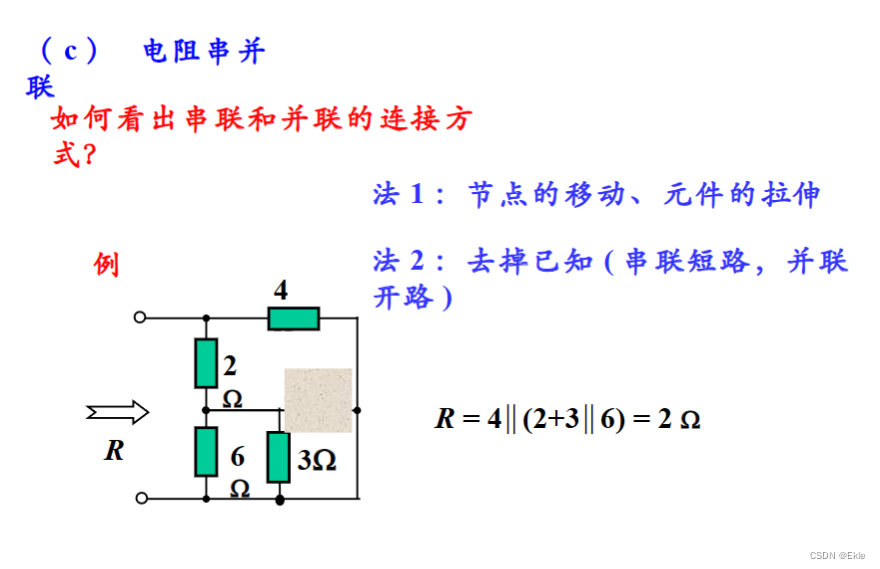

电阻串并联

方法一如文字所述

方法二：

与干路并联的电阻可以看成开路，与干路串联的电阻可以看成短路。

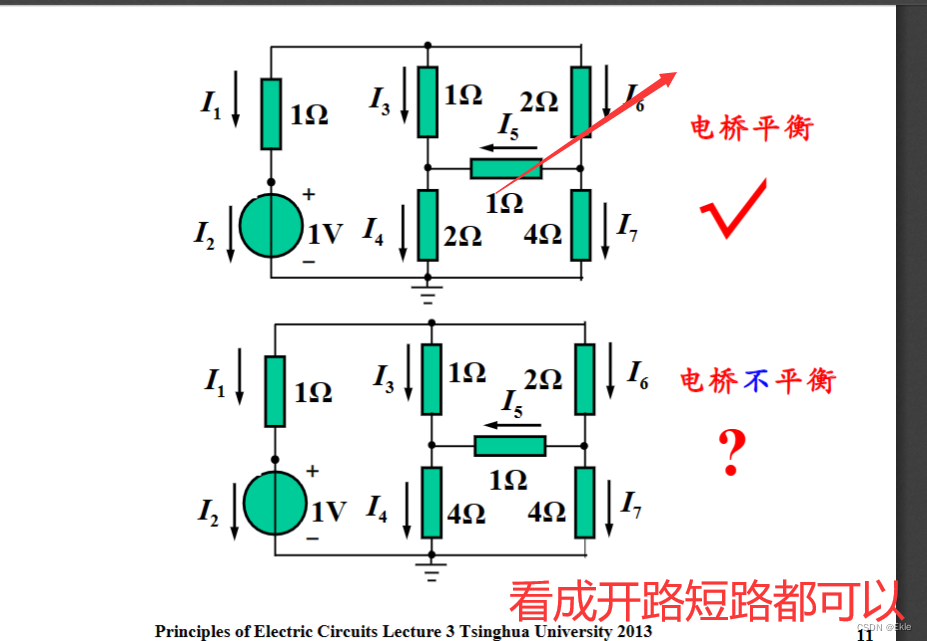

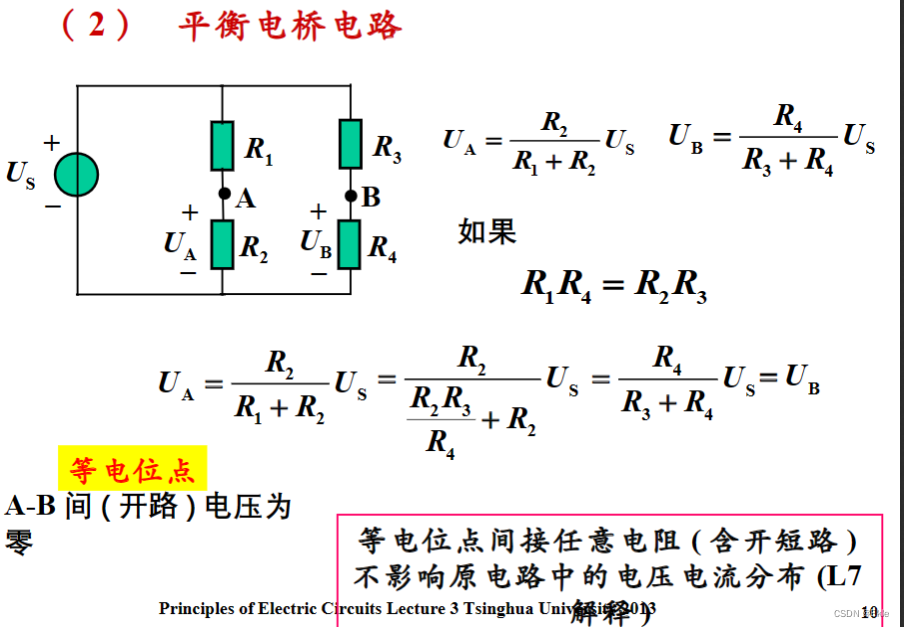

平衡电桥

关于开路电压为0先打个问号，后续会证明。

称这种对角线相等的情况叫做平衡条件。

测电阻

可以将某个电阻换位滑动变阻器（电位器）中间连接一个电流表，调节滑动变阻器的阻值，当电流表电流为0时，可以计算求出某未知电阻的阻值。

温控

也可以根据电桥，设计将其中一个电阻换为热敏电阻，温度改变，电桥不再处于平衡状态，根据桥中间电流或者电压的改变情况，反映出温度的变化情况

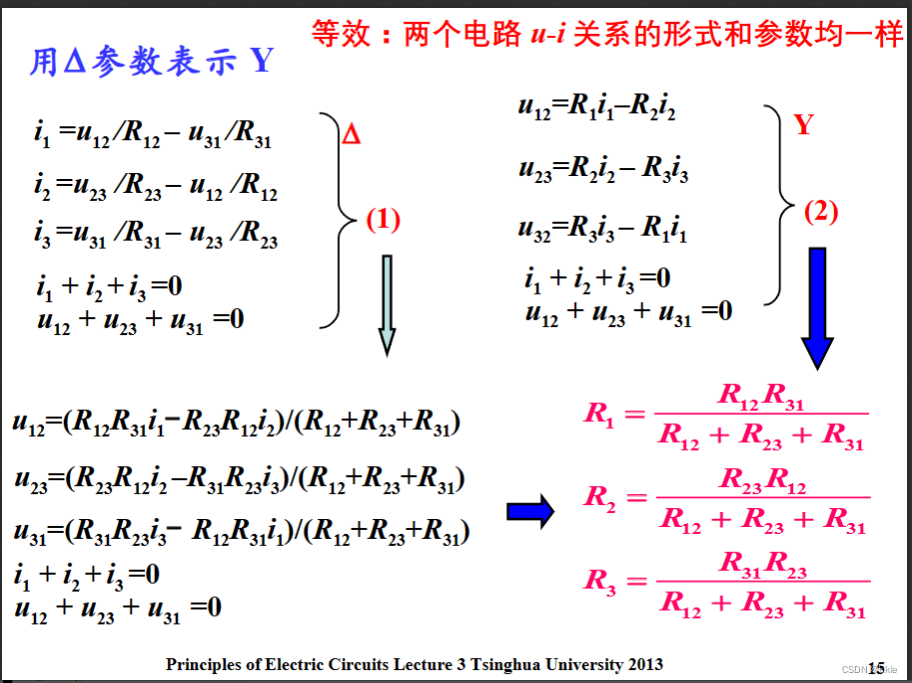

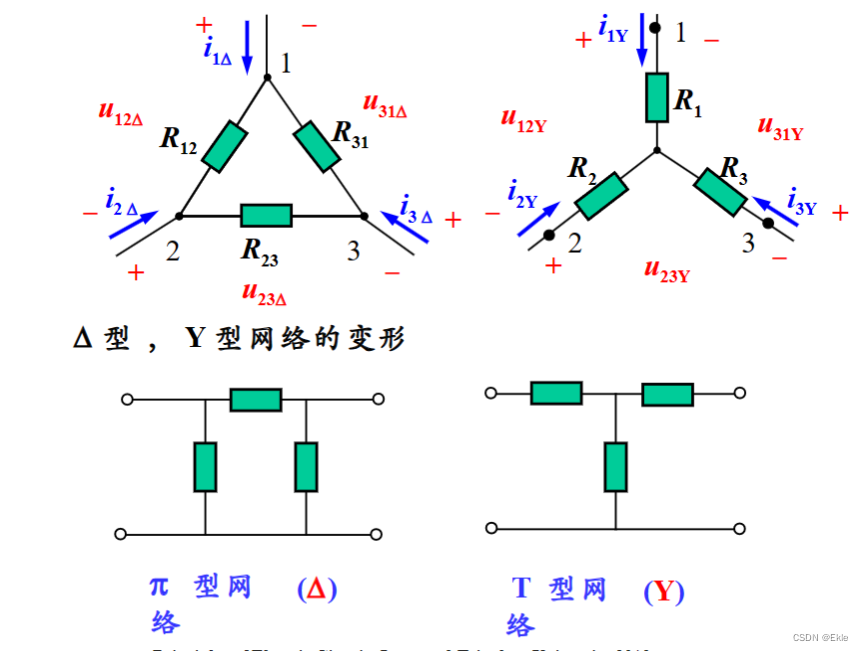

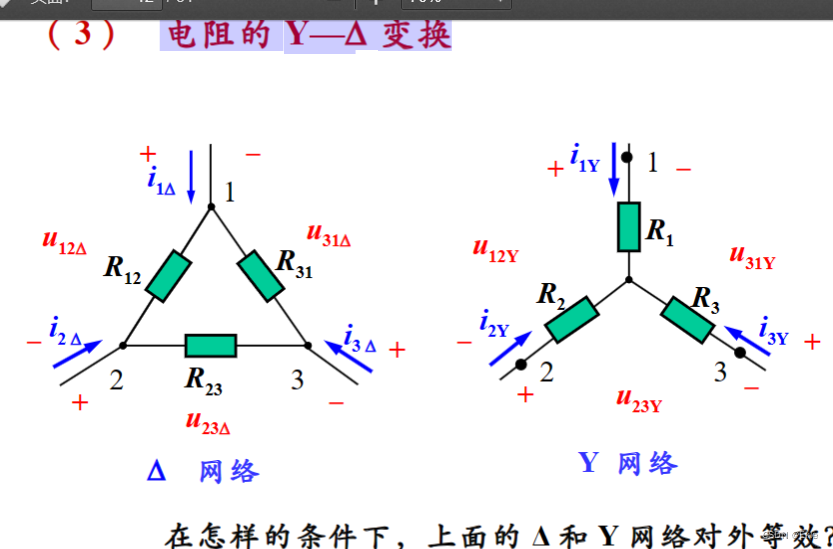

电阻的Y—Δ变换

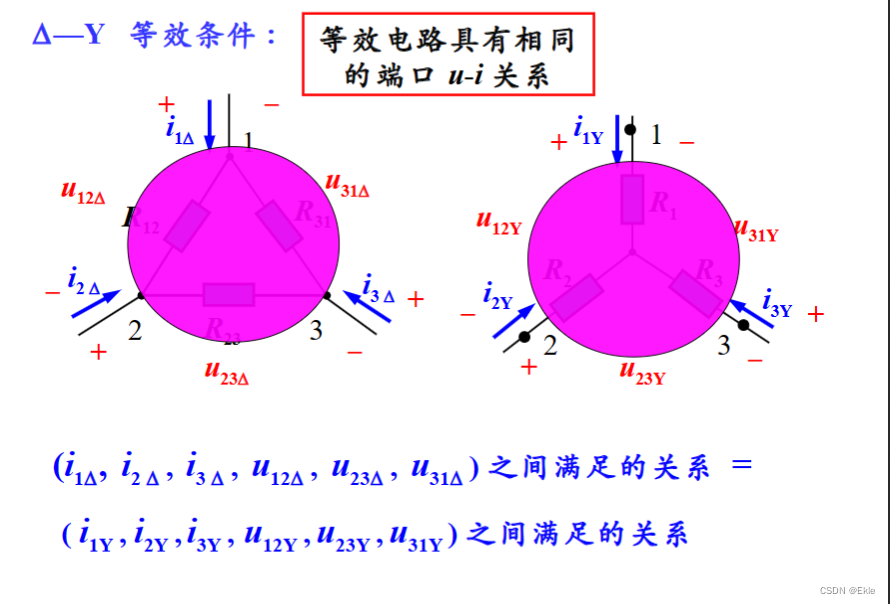

利用kcl 或者kvl 转化为相同的形式，然后让电阻等效对应相等。

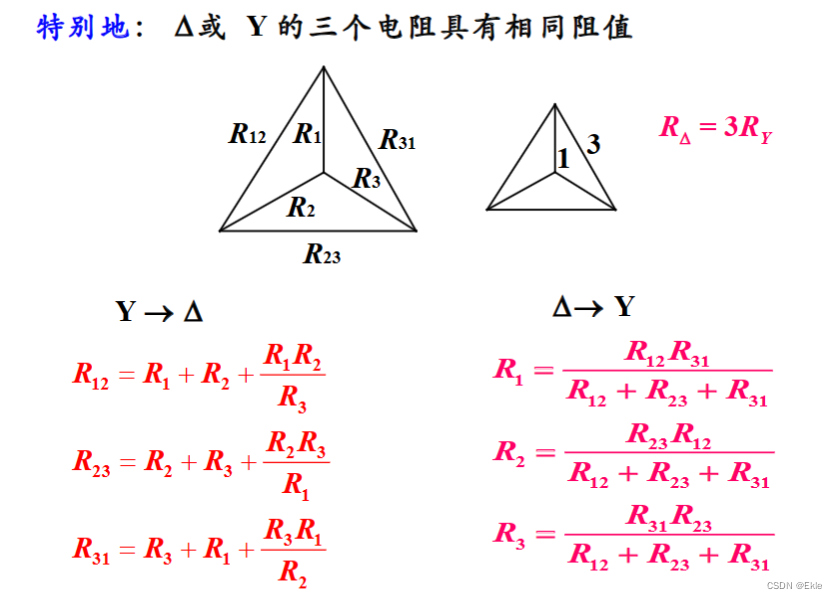

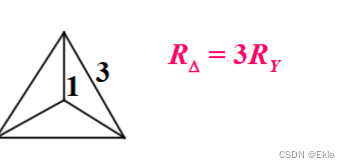

若R1=R2=R3=RY

则R12=R23=R31=3RY

第六讲第七讲之后回头看

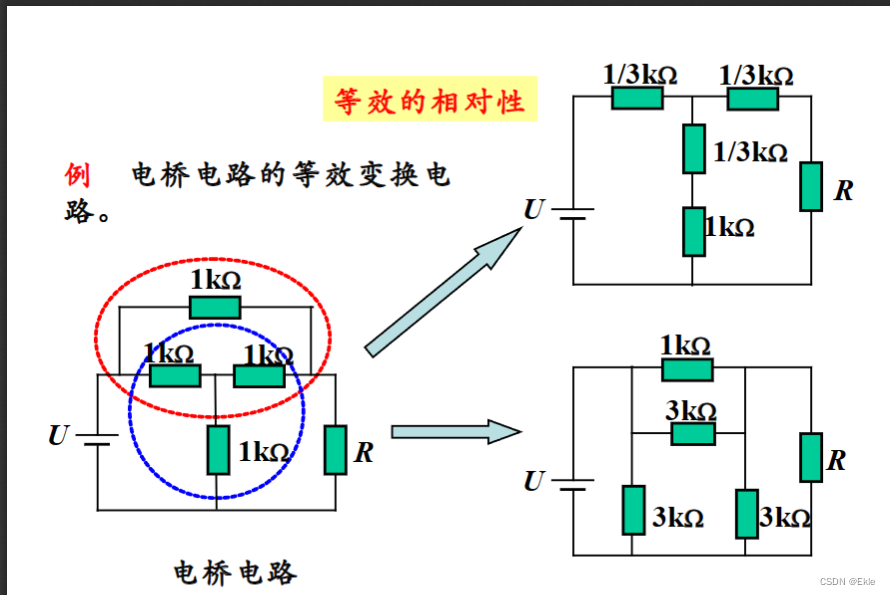

对于不平衡 的电桥还有很先进的方法

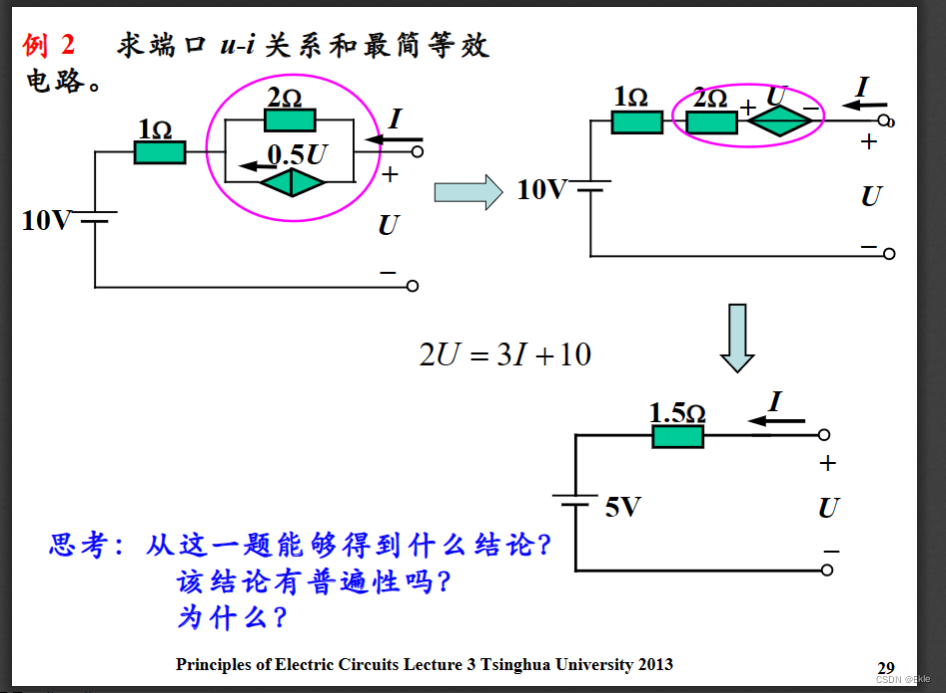

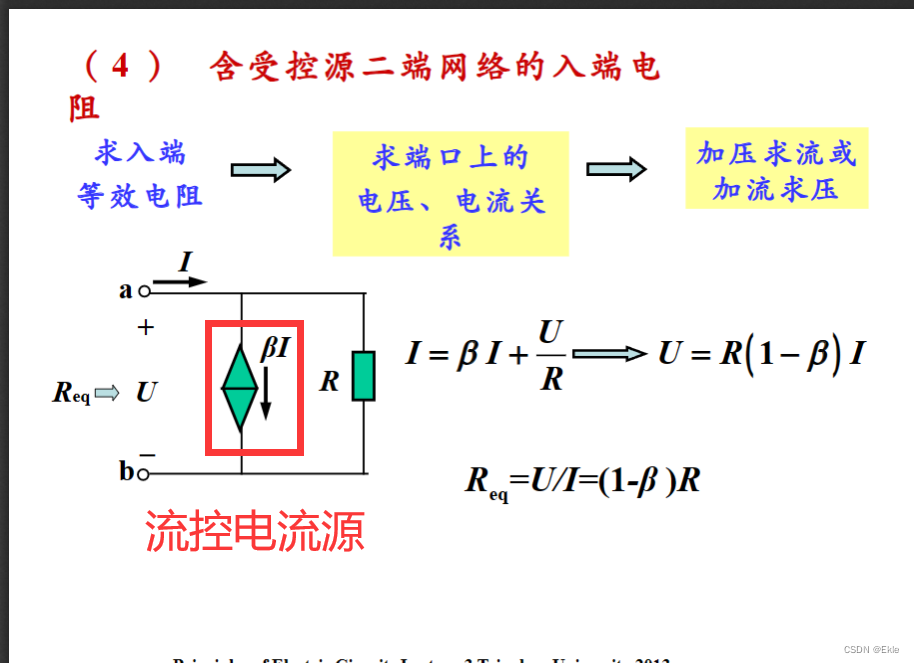

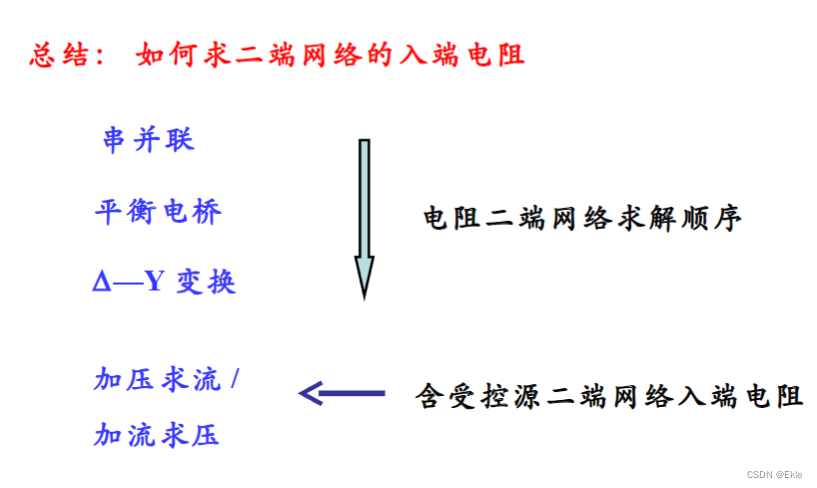

含受控二端网络的入端电阻

大多数情况加压求流也可，加流求压也可

但是

什么时候只能加压求流？

什么时候只能加流求压？

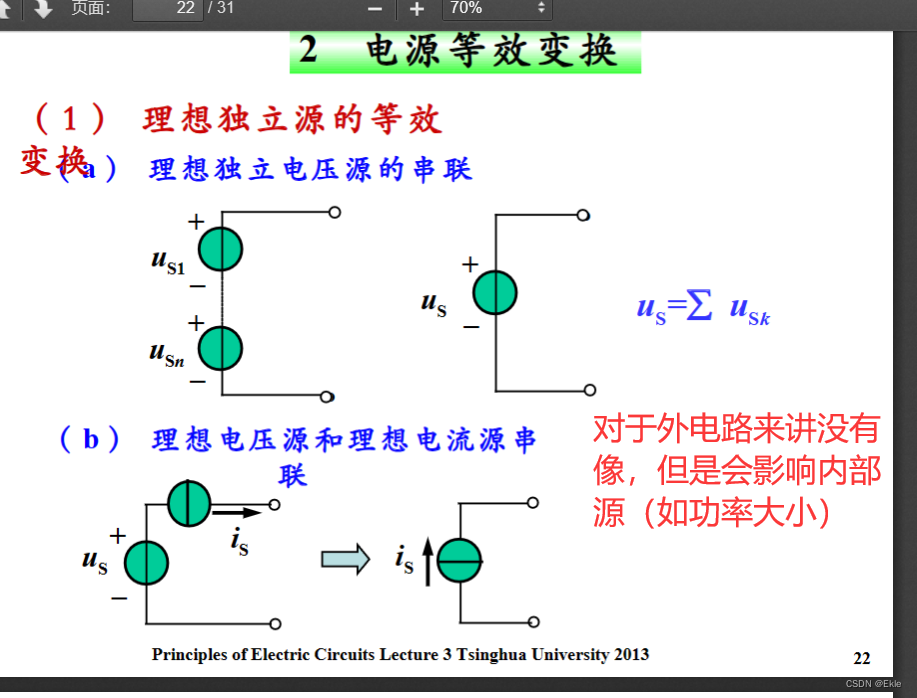

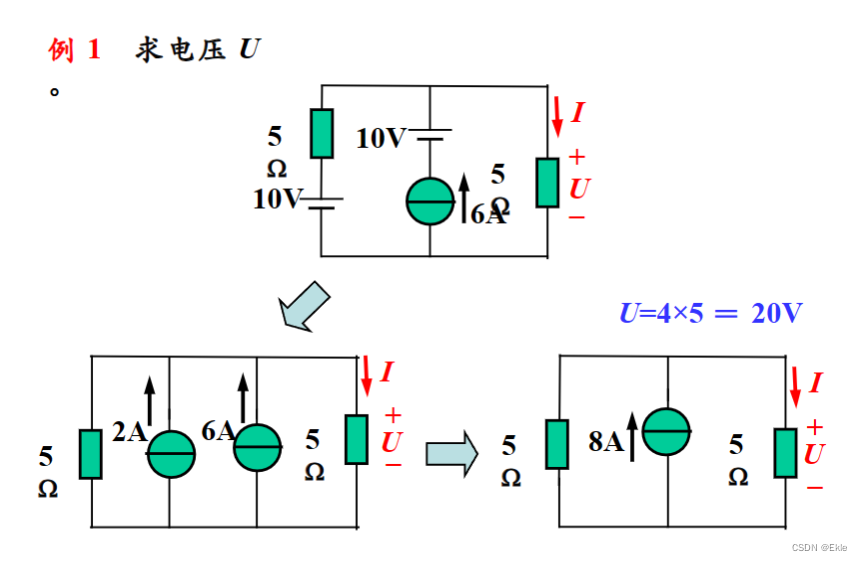

电源等效变换

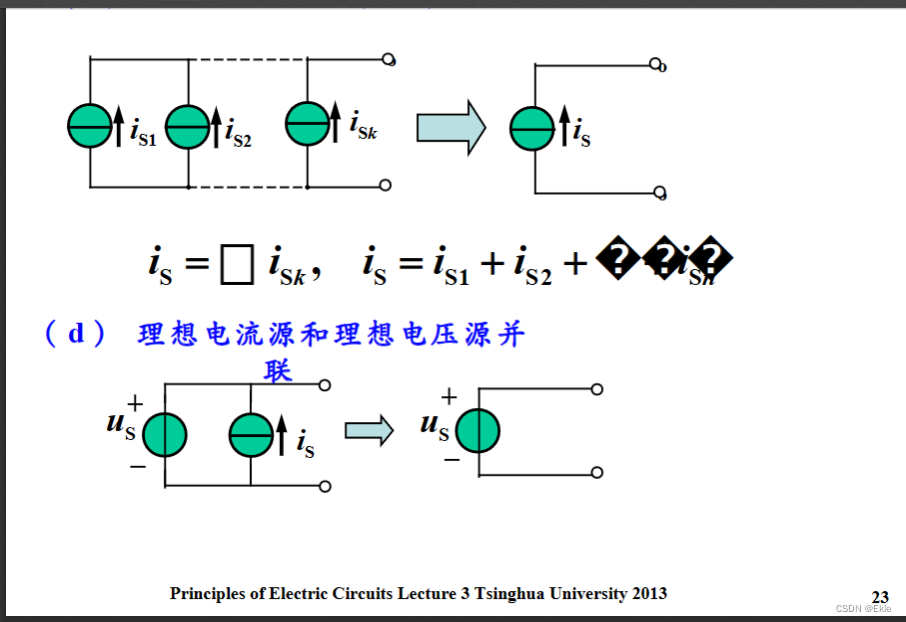

图（d）中的并联等效的前提是遵从KVL如果 并联的电压高于Us则KVL不再成立，也不再可以等效。

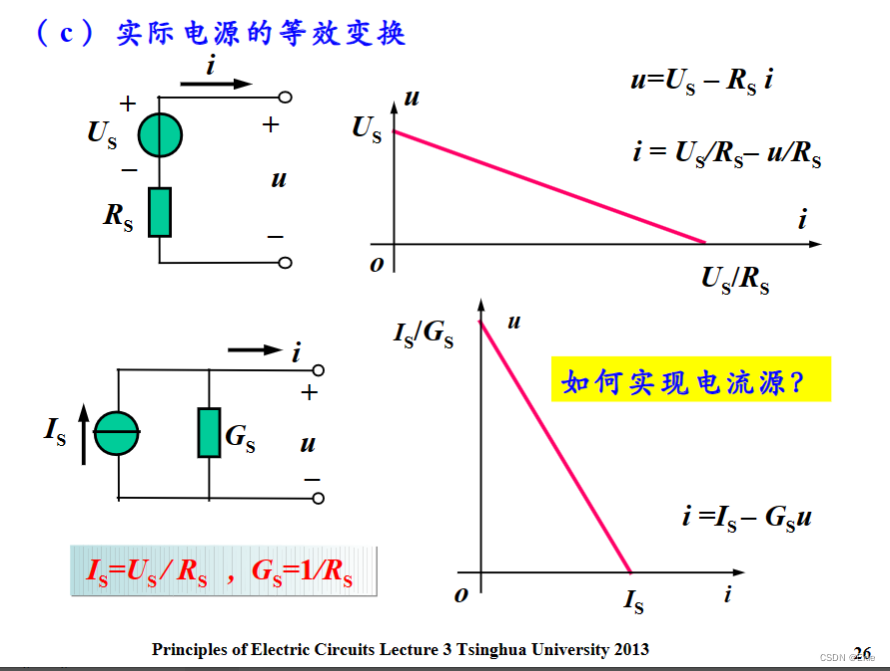

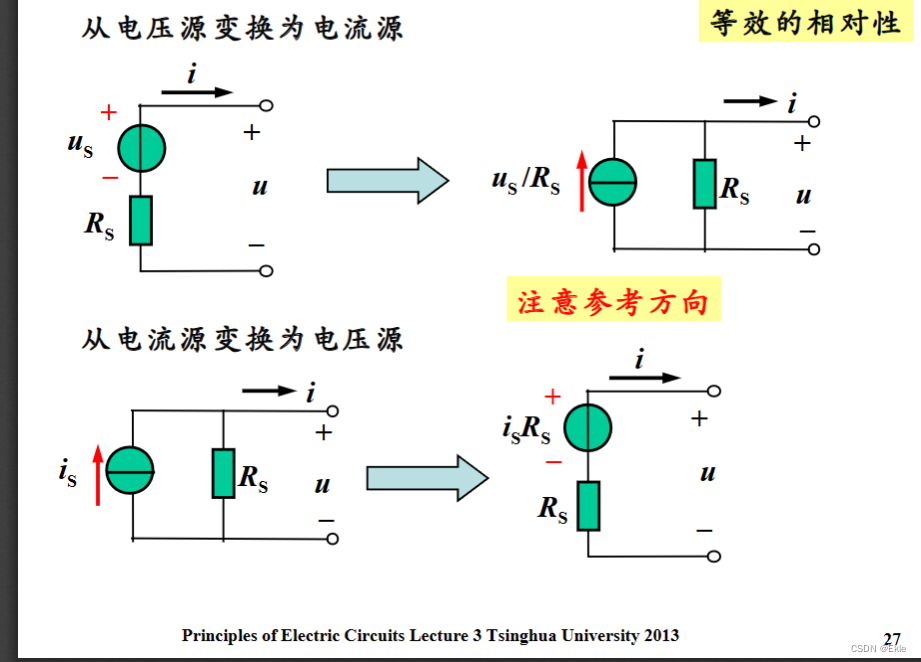

实际独立源的等效变换

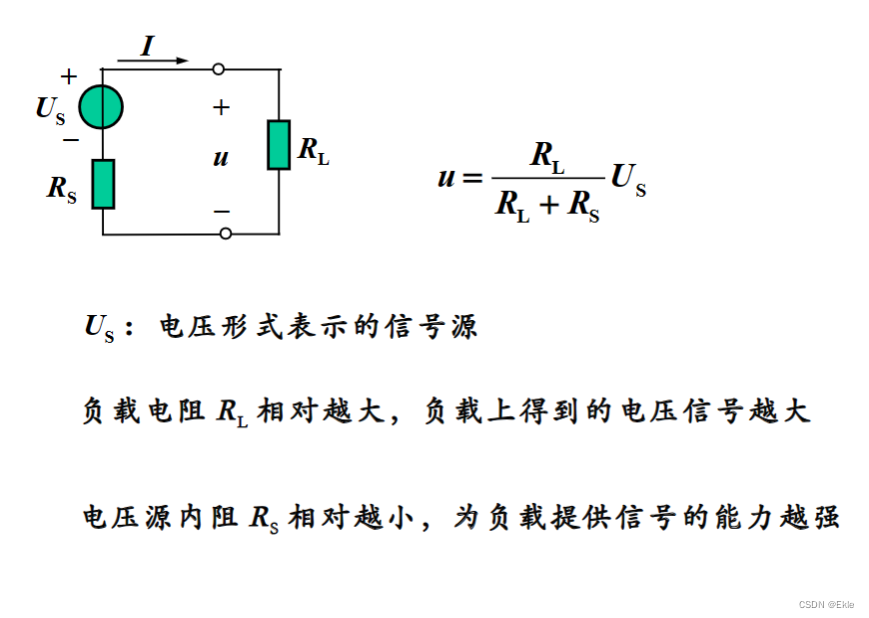

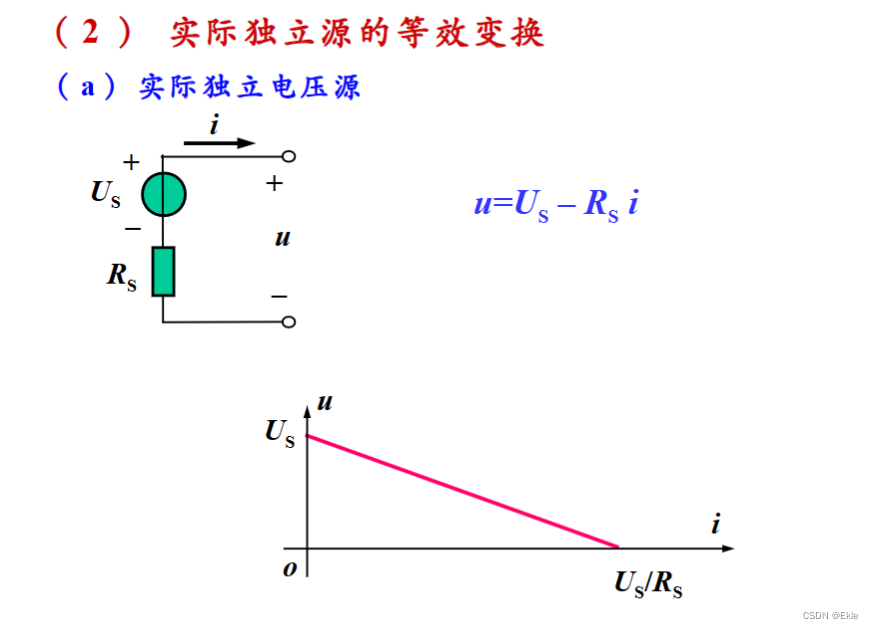

实际独立电压源

RS越小越好

RS越小Us越接近于恒定不变。

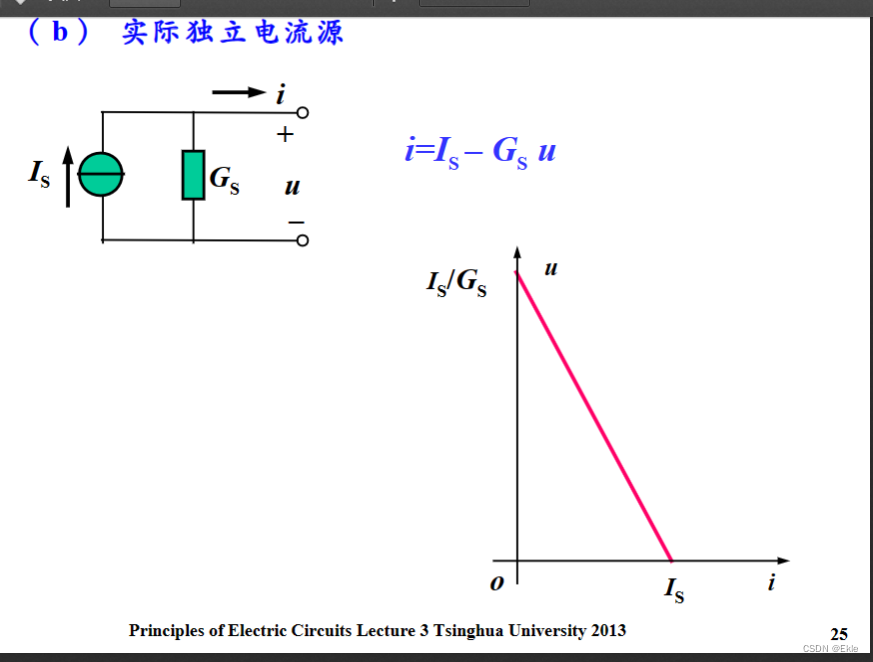

GS越小越好，等价于RS越大越好。

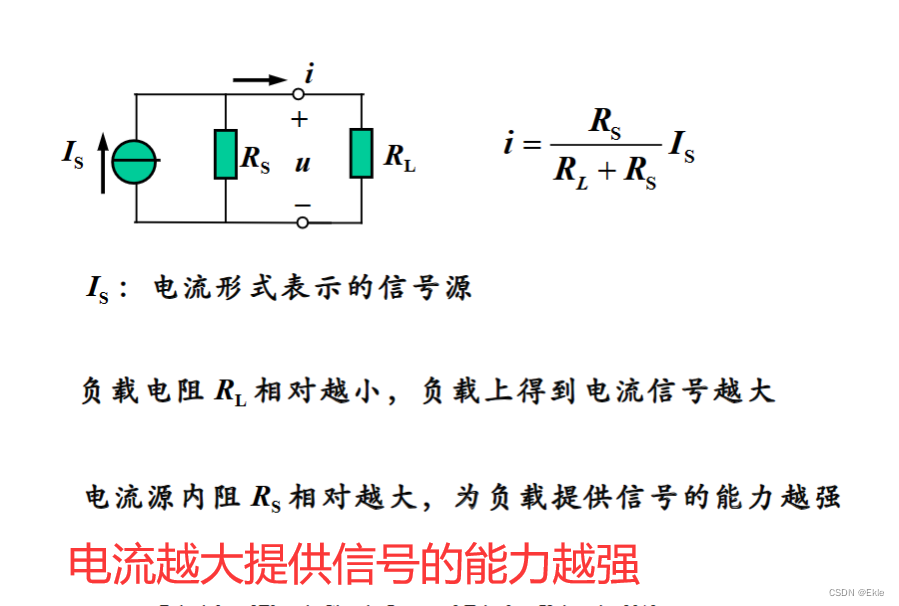

实现实际电流源

一个很大的电压源使得电压源的值尽量理想

同时话需要一个很大的内阻值使得电流源的值是一个想要的值

串联在一起就可以等效成一个具实际电流源特性的电流源

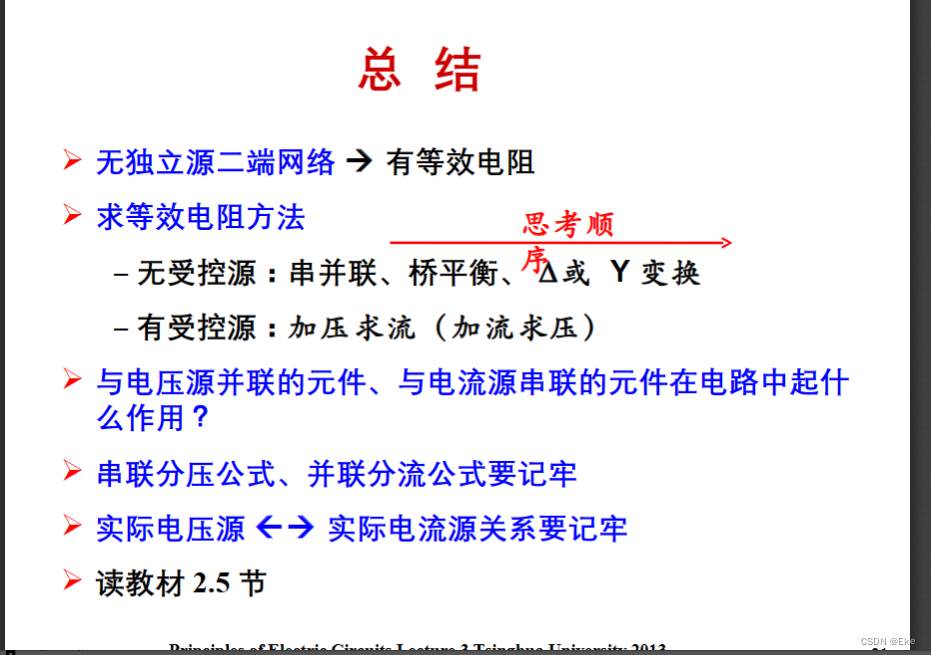

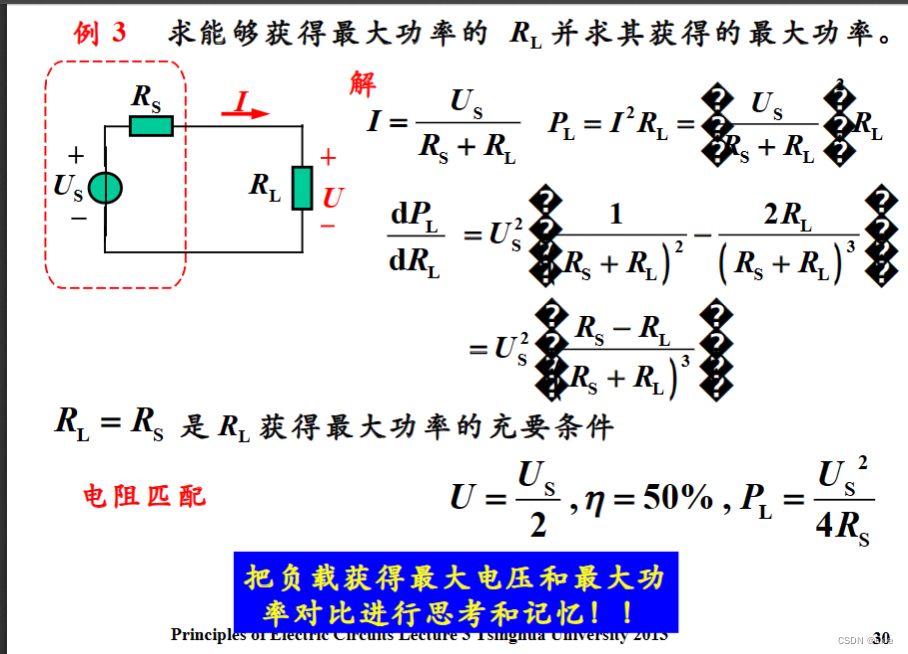

电阻匹配
