PCB--LED电路

1.STM32核心电路简介

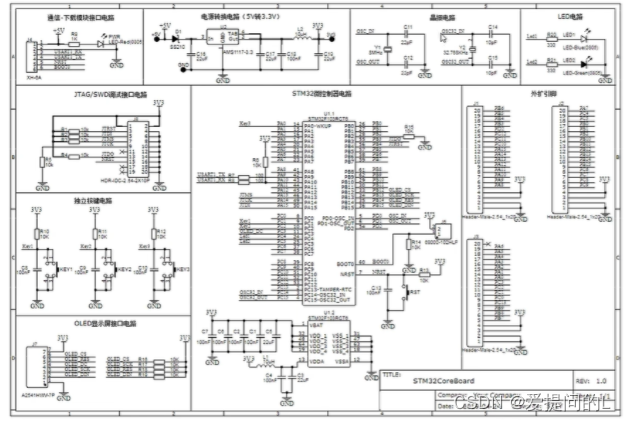

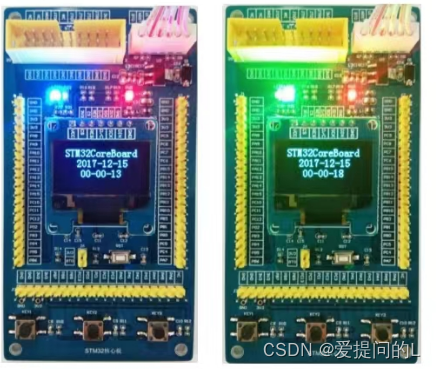

STM32微控制器电路是STM32核心板的核心部分，由STM32滤波电路、STM32微控制器、复位电路、启动模式选择电路组成。





2.传统的电路板设计与制作流程：

（1）需求分析；（2）电路仿真；（3）绘制原理图元件库；（4）绘制原理图；（5）绘制元件封装；（6）设计PCB；（7）导出生产文件；（8）制作电路板。

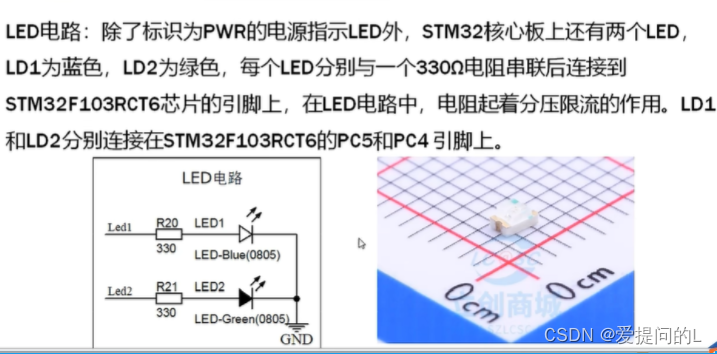

3.围绕以上制作流程，以LED电路为例。

（1）我们的目的是点亮两个串联的LED

（2）电路仿真（如下图）

（3）绘制原理图元件库、绘制原理图

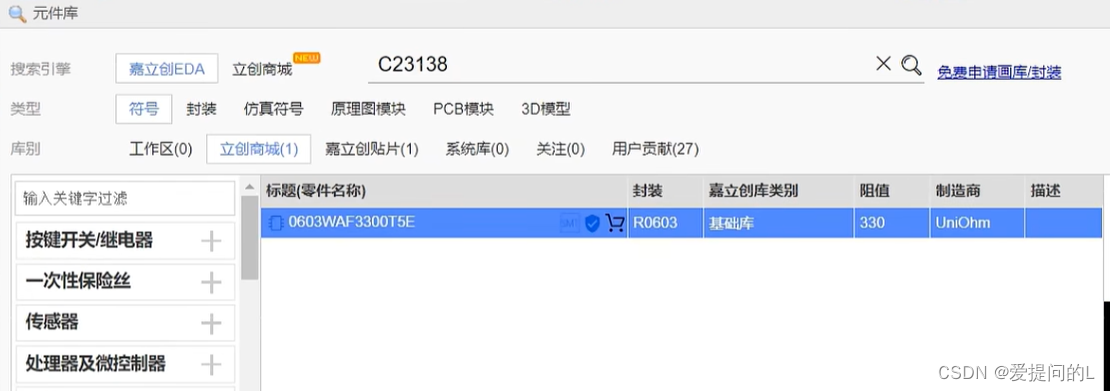

（4）打开嘉立创EDA（专业版）新建工程，按shift+F键打开元件库，根据编号找到我们所需的元件，具体的元件应用应当参考元件数据库，如图找的是编号为C23138、封装为R0603的330Ω的电阻。

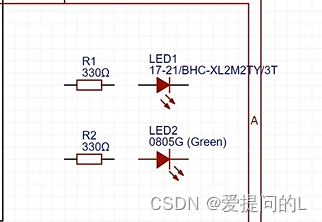

布局好元件后，根据电路图用导线将元件连接起来，GND表示接地。为了更加简洁清晰，我们会将元件的位号进行修改。

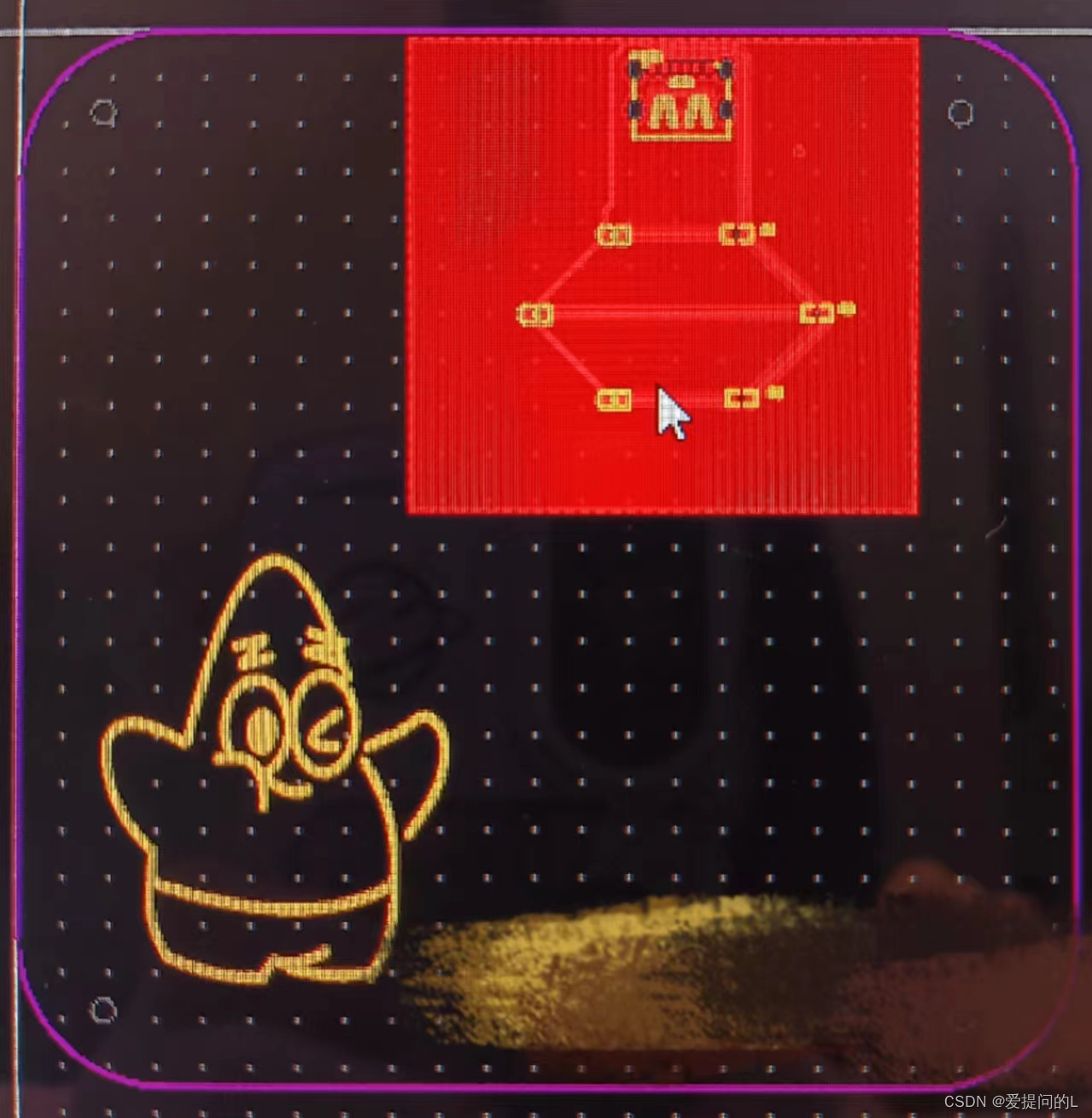

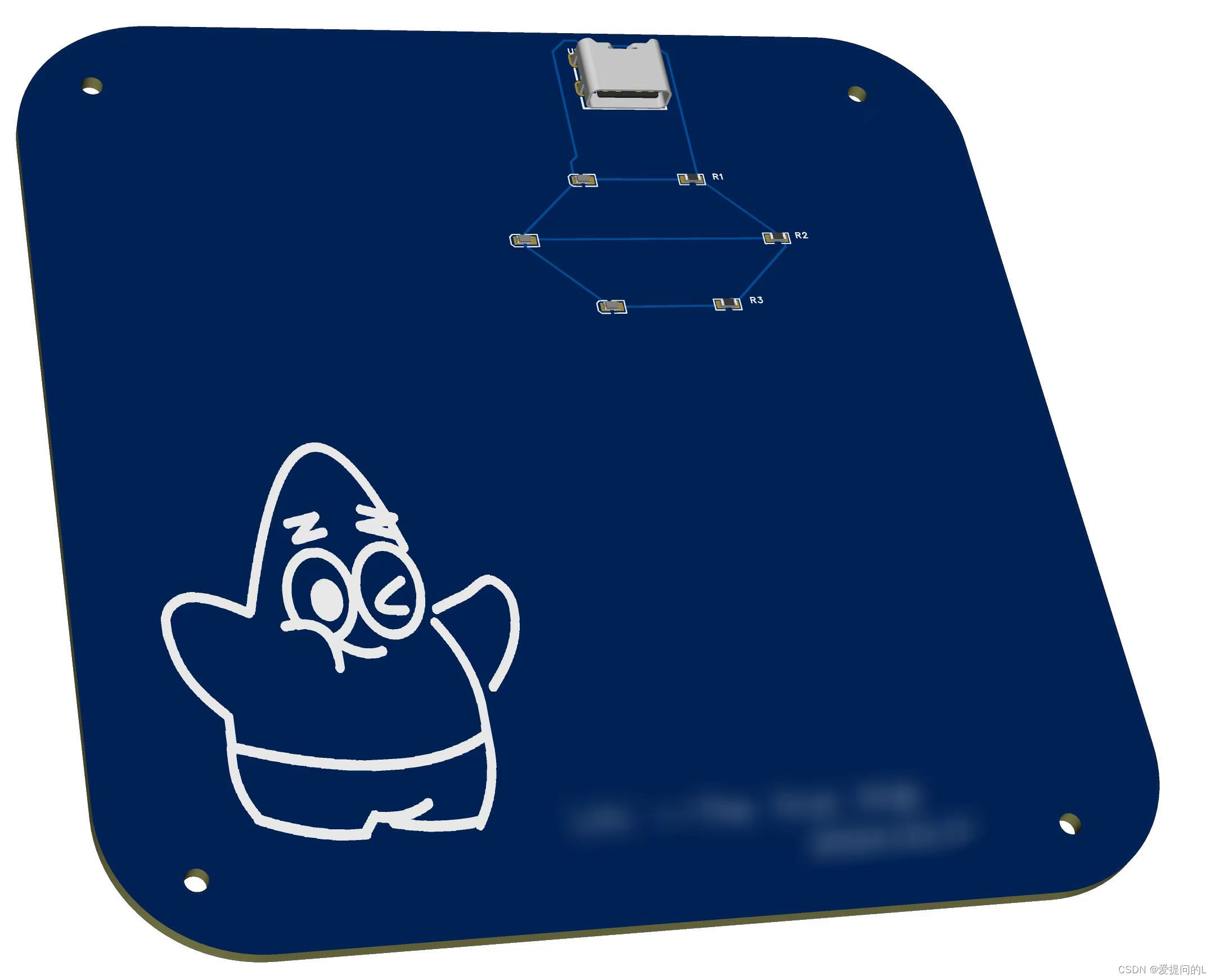

在此基础上，我做了一个含有三个LED的PCB。在这个过程中，我认为需要注意的点是：

1.初步了解各元件的用途，当我们要画一个更复杂的板子时，了解各元件的用途能够更好地帮助我们连接电路，也能够及时发现元件或者导线连接时出现的错误，比如二极管LED的正负极。

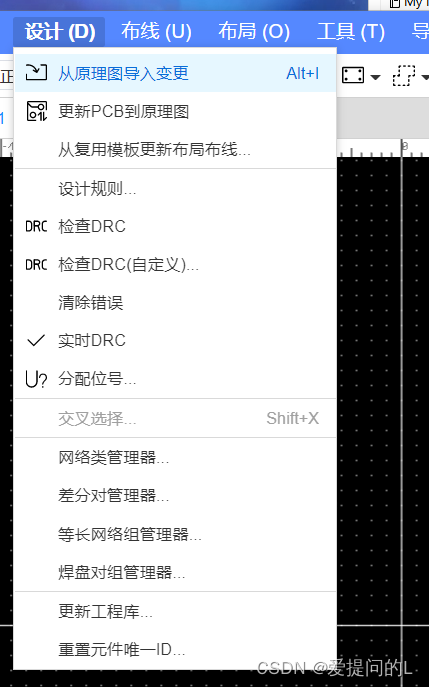

2.更为关键的一个点就是要进行DRC，DRC就类似于写代码中的编译运行，而且正确的电路图才能画出正确的PCB。
