半桥驱动模块

于 2025-05-16 14:24:01 发布
阅读量491 收藏 4
点赞数 21
分类专栏： 硬件设计 文章标签： 嵌入式硬件 驱动开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2401_86246338/article/details/148006100
版权

设计特性

适用于绝缘栅双极型晶体管(IGBT) 的隔离式栅极驱动

支持适用于半桥的2个IGBT栅极驱动器

输入电压：15V

支持每个 IGBT 的正负偏置输出：+15V 和-6.8V

输出功率：2W (单个 IGBT)，单路输出额定电流 100mA

特色应用

交流和直流变速驱动器

工业逆变器和太阳能逆变器

不间断电源系统

伺服驱动器

基于 IGBT 的高压 DC 系统

系统框图

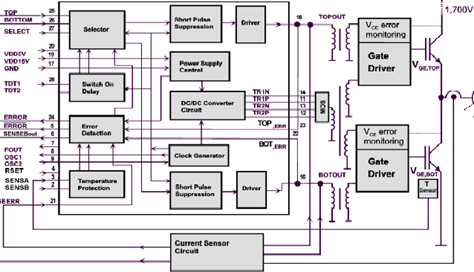

图1：整体系统框图

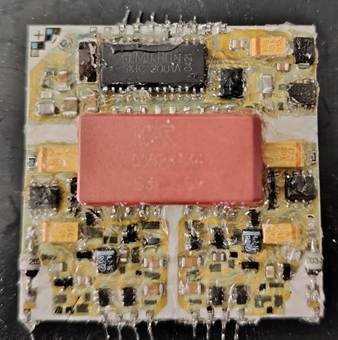

图2：样品展示

1. 系统描述

      德国西门康公司的SKHI系列，采用隔离变压器及TL317稳压为 IGBT 栅极驱动器提供正负电压轨，通过变压器及短脉冲发生器，让驱动信号更加稳定，还具有过流保护功能，具有很高可靠性。

2. 电路参数设计

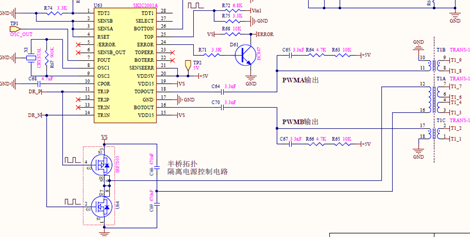

通过PWM驱动信号和半桥拓扑给变压器传递能量，如图3所示。

图3：半桥隔离电源部分

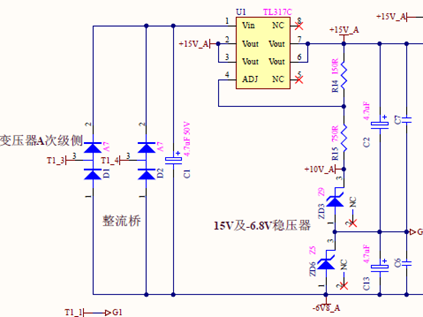

      变压器次级侧通过整流桥和TL317稳压器，以及特定稳压二极管，输出+15V驱动电压和-6.8V关断电压，如图4所示。

图4：次级侧稳压部分

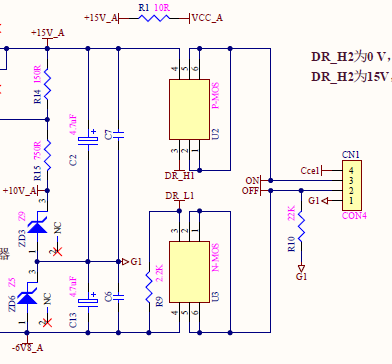

      通过开关管控制+15V或-6.8V输出，前端含有短脉冲发生器，适应不同频率驱动信号输入，让驱动更稳定，如图5所示。

图5：驱动控制部分

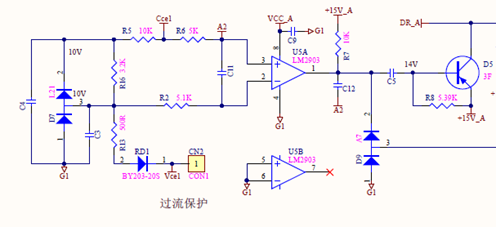

        可监测漏极电压，通过电压比较器，给电路提供过流保护，如图6所示。

图6：过流保护部分

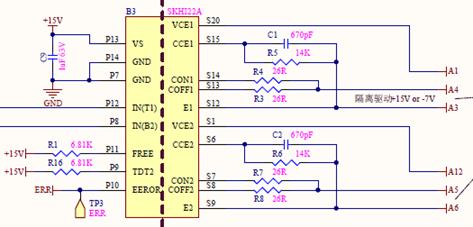

      实际应用电路，提供15V电源和驱动信号，匹配合适的电阻电容，可实现上下IGBT开关管的驱动，轻松应用半桥和全桥电路，如图7所示。

图7：应用电路
