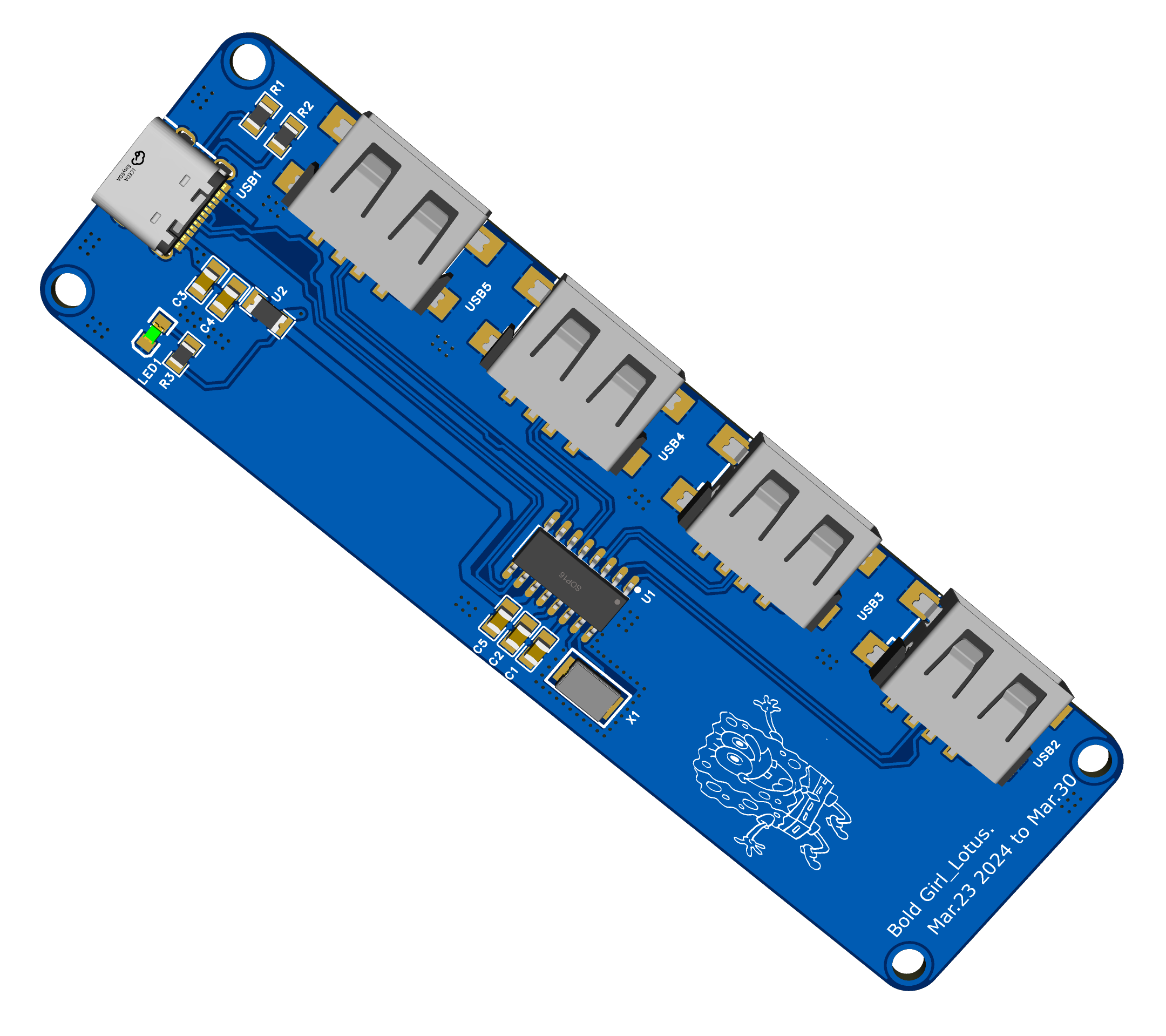

USB拓展坞（嘉立创EDA专业版）成果汇报

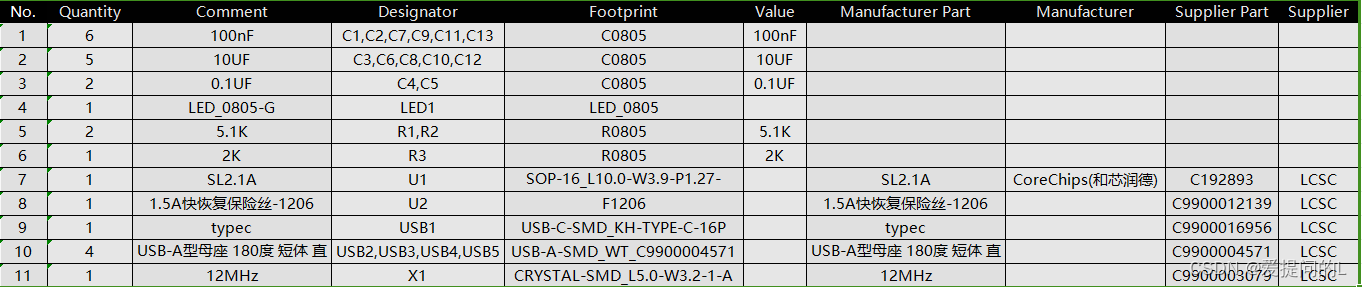

1.USB拓展坞原理图以及元件

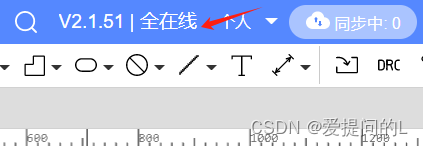

Tip 1:强烈建议设置为“全在线”状态，以防画好的原理图一去不复返（本人已亲测“一去不复返”的无奈）！

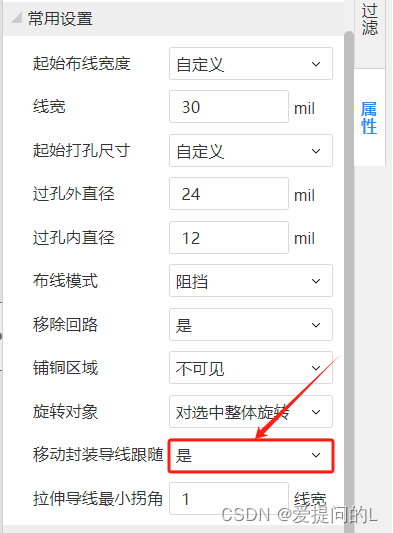

Tip 2:在PCB页面最右边框框中的“属性”->“移动封装导线跟随”设置为是。在连线时难免会移动到其它已经画好的元件，所以切记要将该选项设置为是。

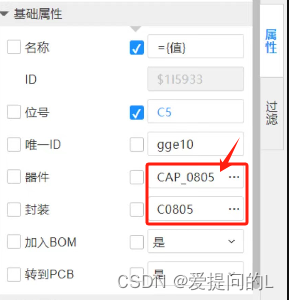

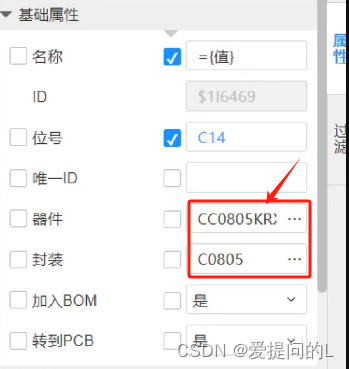

Tip 3:一定要仔细认真地选择元器件，下图中虽然元器件的封装都是0805，but !它俩压根就不是同一个元器件，一个更长一点，也正是因为本人在选的时候，只重点关注了封装，而导致二次返工。

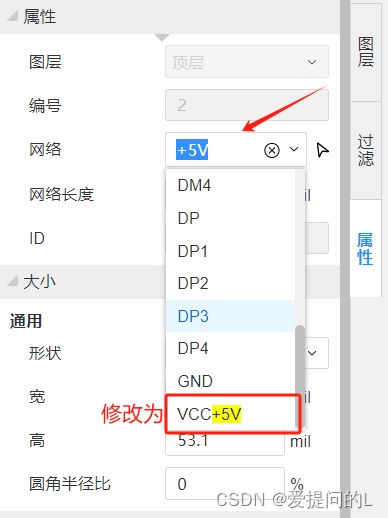

Tip 4:在给C3 C4铺铜时，尽管已经将铺铜区域贴紧元件，但还是会报错，这时候我们应该将C3 C4电容的网络修改为VCC+5V。

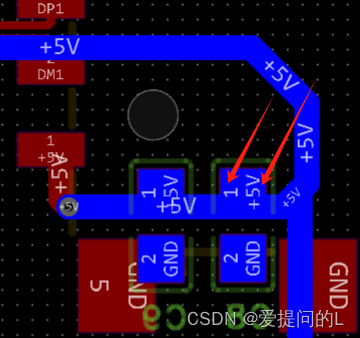

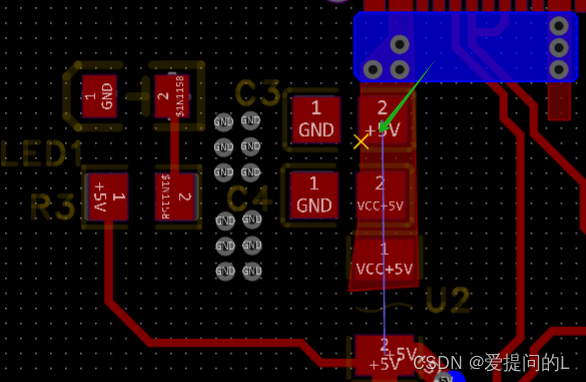

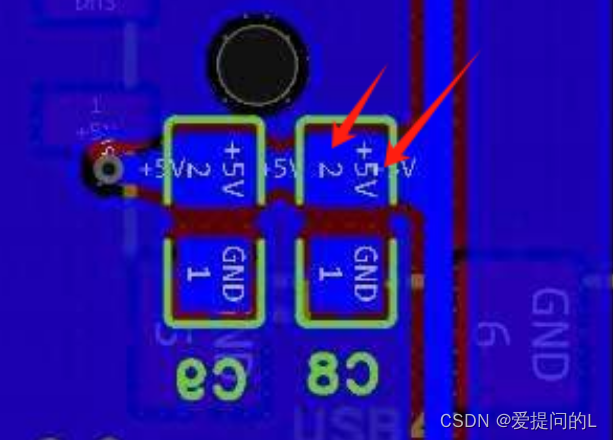

Tip 5:我发现元件错误（Tip 3）是因为在连接下图时，比教程多了一条飞线，同时也发现我当时的图形如下左图。（右图为教程图），但当我返工回PCB布线时，发现换上正确的电容后还是1 对应+5V，但是没有之前的飞线了，所以只要元器件没有选错，在此处形如下左图or下右图都是正确的。

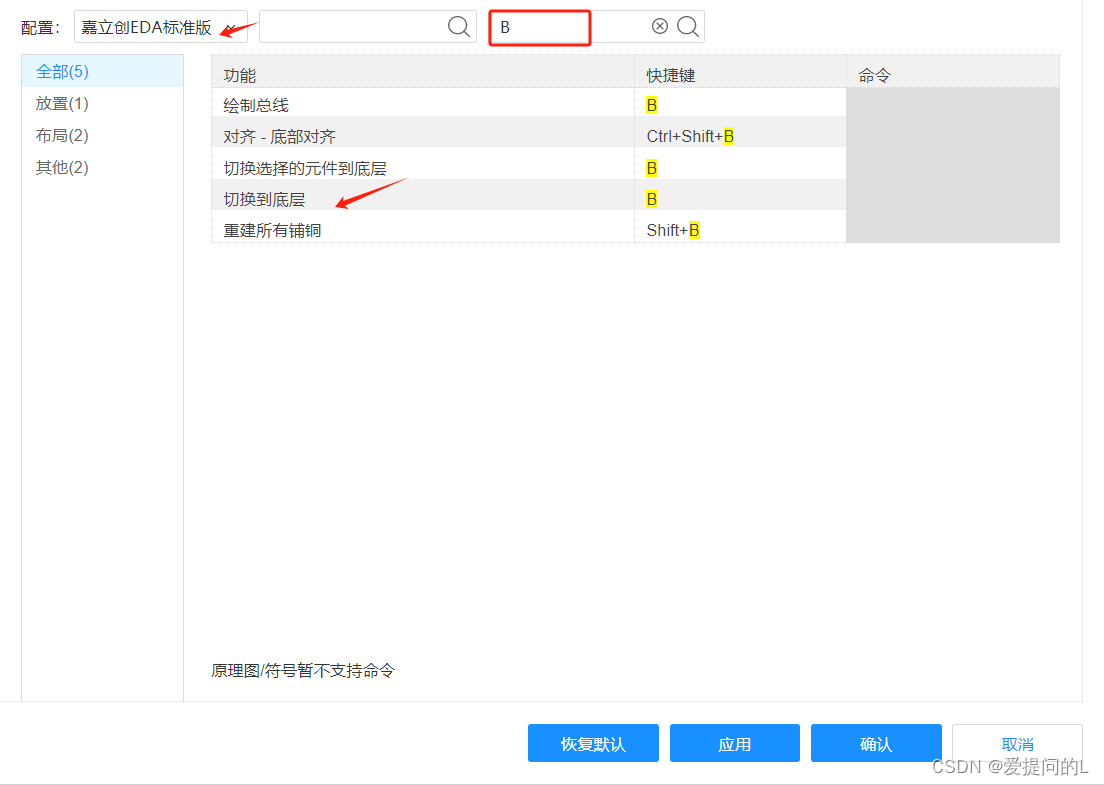

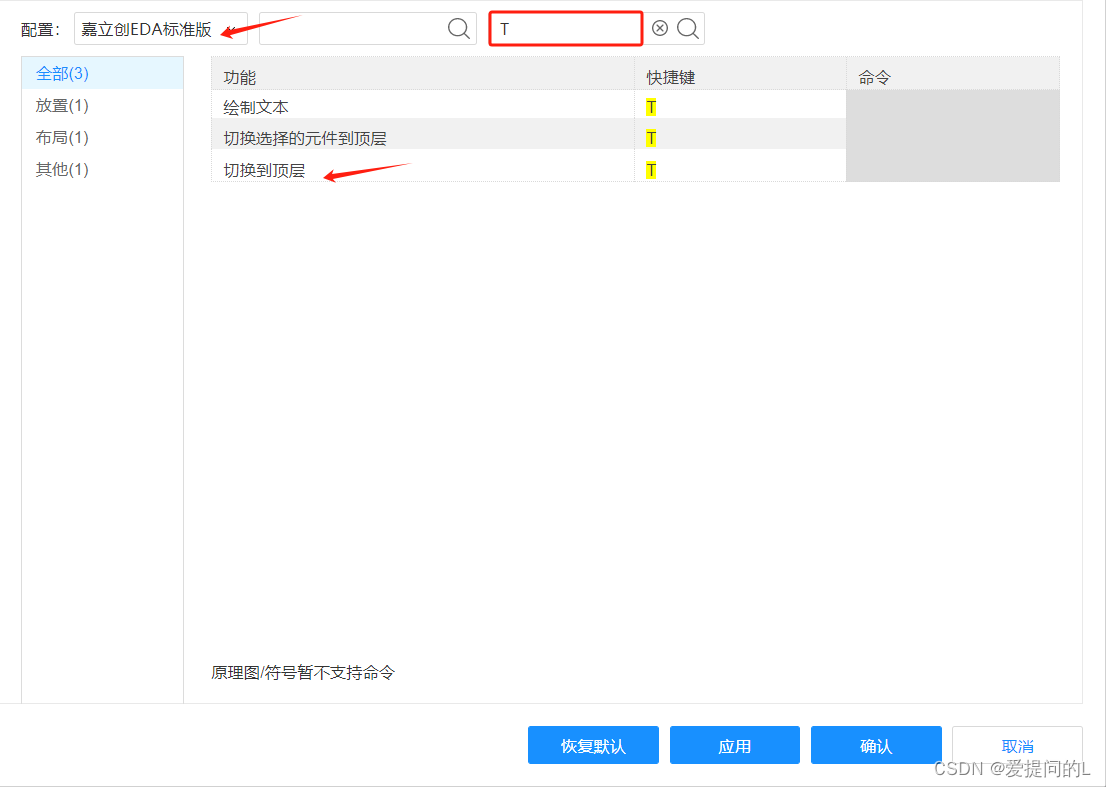

Tip 6:z在上图中有过孔（顶层与底层的切换），应当做下图操作：打开“设置”->“快捷键”->“配置：嘉立创EDA标准版”。
