本周中，主要对CFD的有限体积法和在fluent中对蛇形管中的流量模拟进行了仿真，明白了有限体积相较于有限差分法的优缺点、分类、控制方程以及如何进行计算。本次的Fluent案例中，学习了如何使用扫掠选项创建几何图形，蛇形管的湍流模型设置和使用inlet vent 进行进口边界条件的设置。

Abstract

During this week, I learned about the finite volume method of CFD and stimulated the flow  in a serpentine pipe in fluent, and understood the advantages and disadvantages of finite volume compared to the finite difference method, the classification of the finite volume method , the governing equations, and how to calculate it. In the Fluent example,understood how to use the sweep option to create geometry, the turbulence model settings for serpentine tubes, and the inlet vent for inlet boundary conditions.

Fluent部分

前处理部分

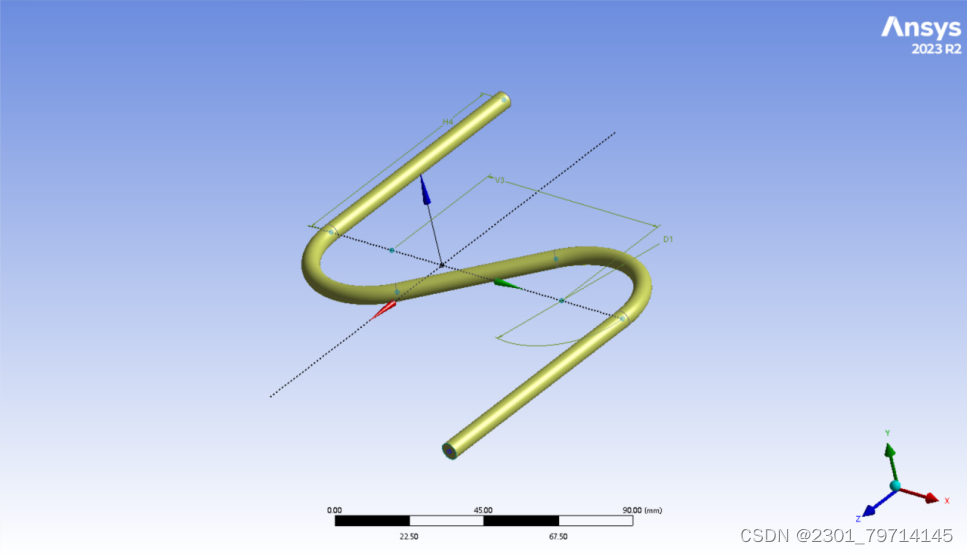

本周前处理主要集中在几何建模部分，在DesignModeler中使用扫掠形成蛇形管的几何建模；通过对两个平面联合构建出构筑物来进行后续的网格划分，在ZX平面中绘制蛇形管的路径部分，再在XY平面中绘制出地面，采用扫掠命令来进行几何绘制。绘制的模型如下图：

在workbench中转到mesh，几何建模并不复杂，没有畸变或梯度大变化的地方。进行网格划分，先进行默认网格划分，查看模型绘制是否存在问题，若无缺漏，即可进行尺寸调整进行细化网格，默认网格绘制如下：

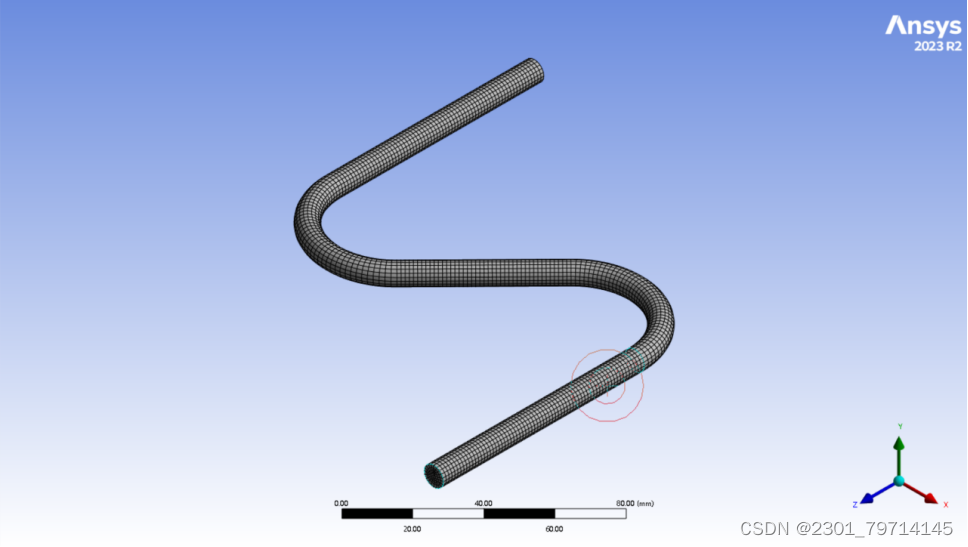

发现并无缺漏，对进出口处进行尺寸调整，采用分区数量选项，进行网格细化，设置分区数量为50，细化的网格划分如下，总网格数量为255360个，网格划分完成。

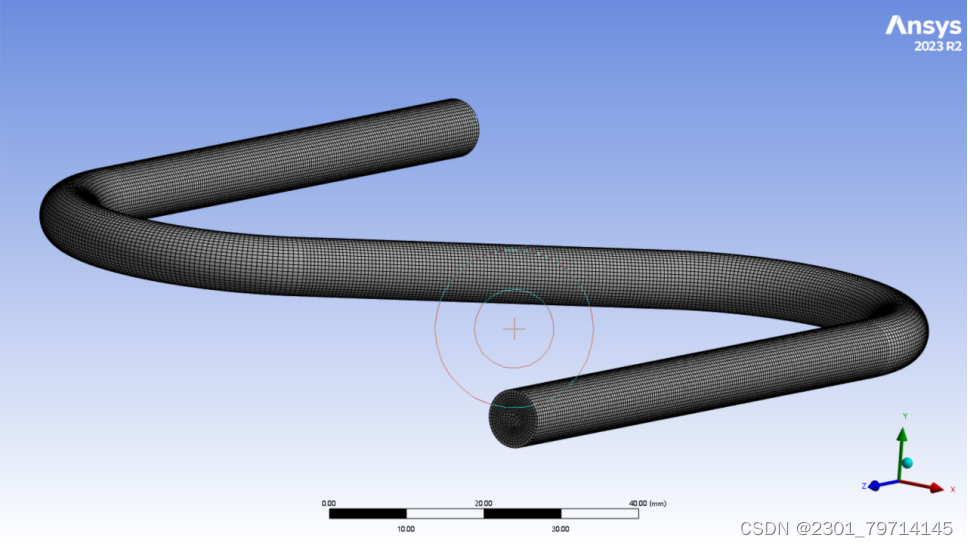

对进出口、管壁、流体区域进行命名，完成后转到Fluent中进行求解器设置。网格绘制如下

求解器设置

使用湍流模型K—epsilon、标准壁面函数进行仿真模拟计算，参数设置保持默认，材料选择数据库中的水，对流体区域进行设置.在入口边界条件中选择inlet-vent，损耗系数选择常数0，出口边界条件设置为massflow，调整质量流率为0.25，边界条件设置完成。

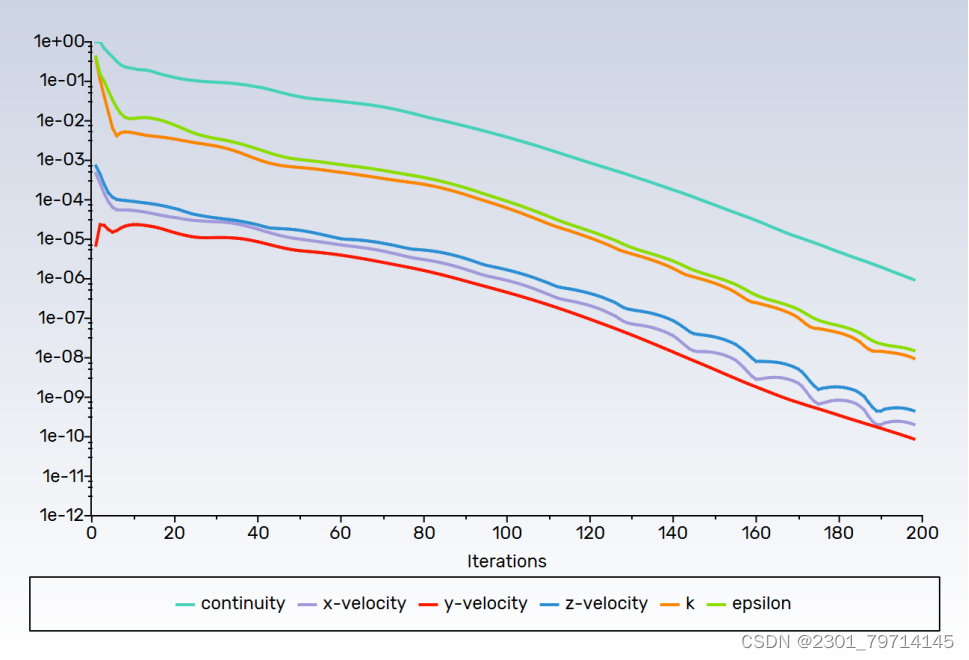

调整残差为0.00001来进行收敛计算，选择混合初始化，求解器将使用初始参数进行计算，进行500次迭代运算，结果如下：

结果部分

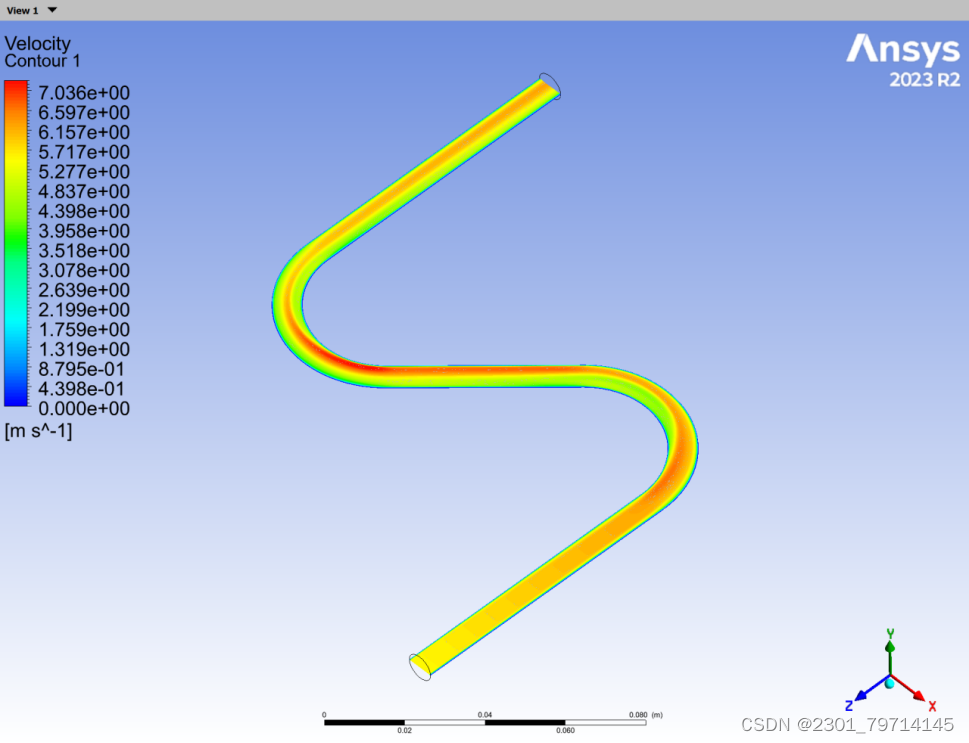

速度场云图如下所示：

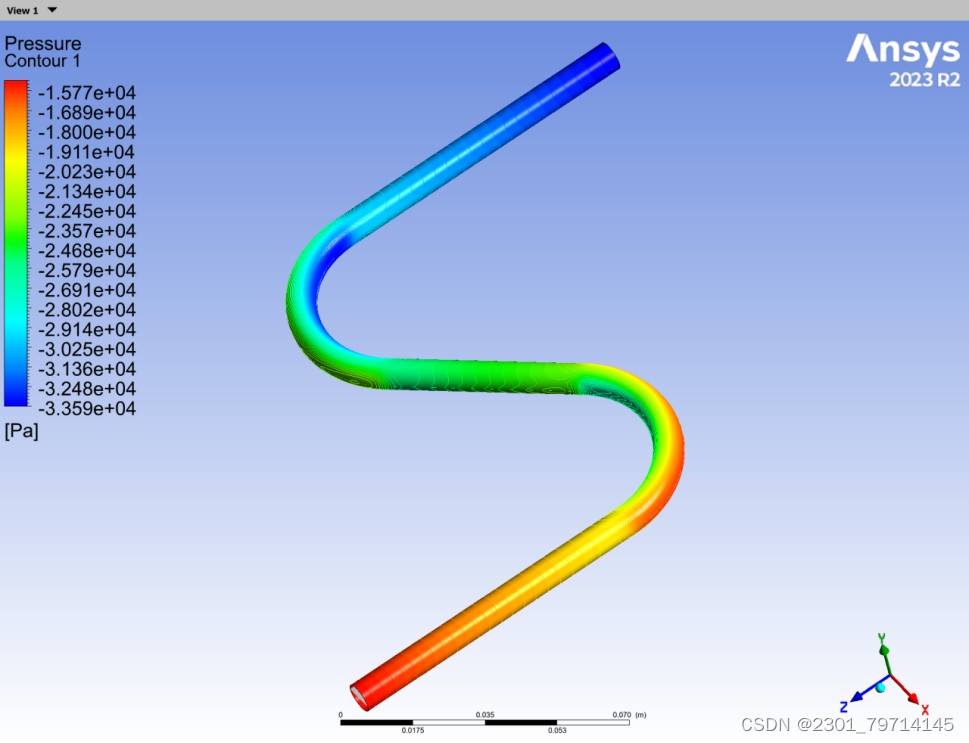

压力场云图：

管壁压力云图：

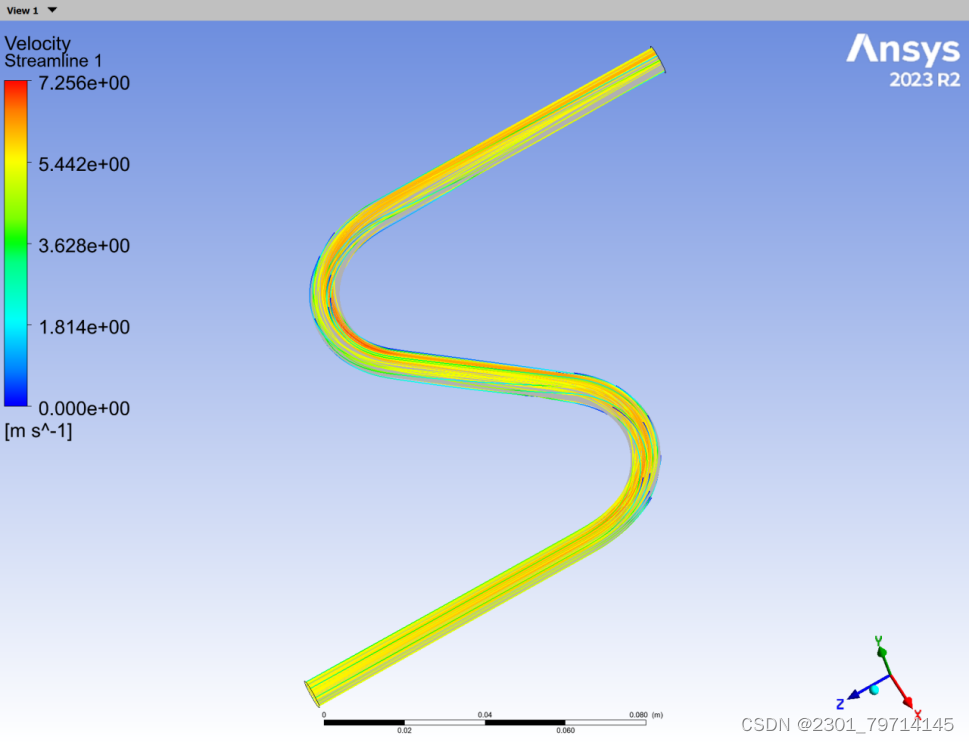

速度流线图如下：

可以看出，使用inlet-vent进行边界条件设置，损耗系数设定为0时，在进口处压力过大，在流线图中看出管道中的流速在拐弯处有较大变化，其余部分较平均。而出口部分压力较小，速度同进口处相比无较大变化。

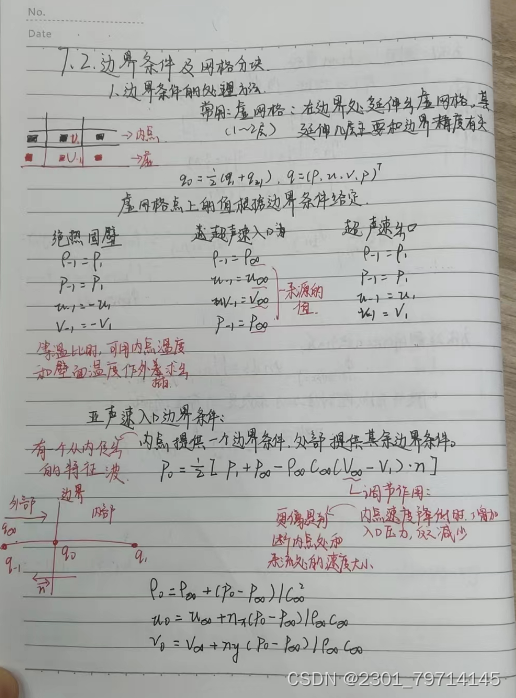

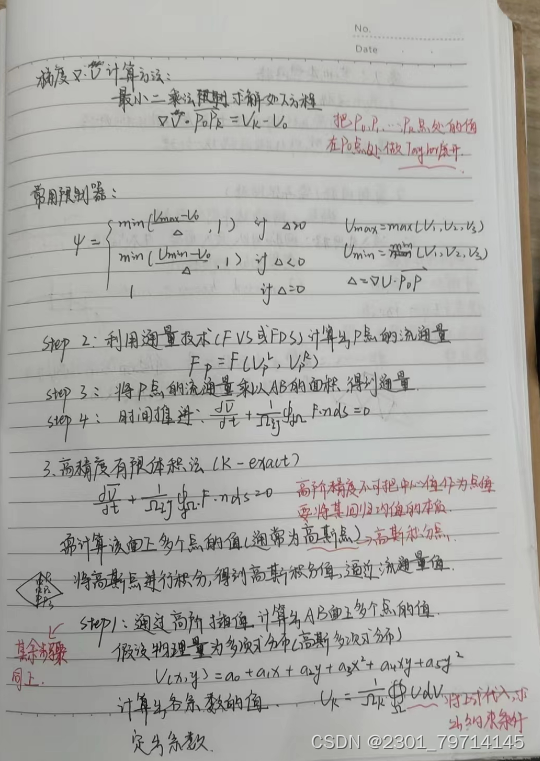

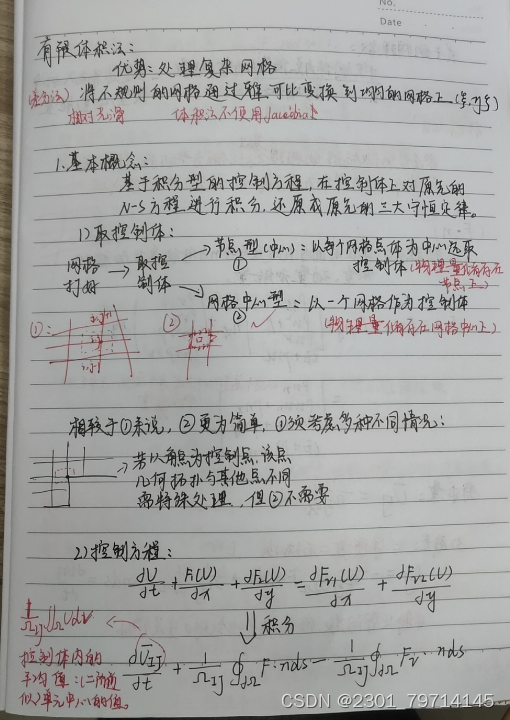

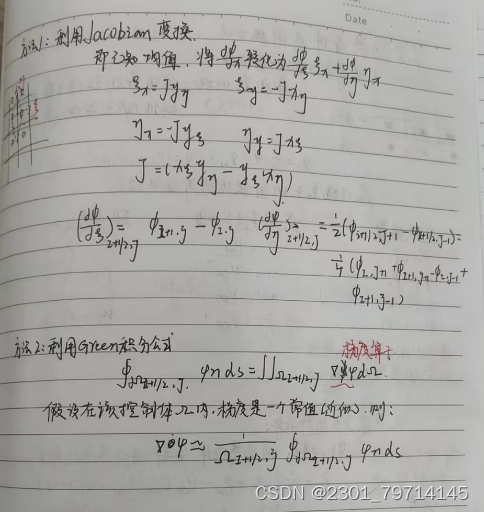

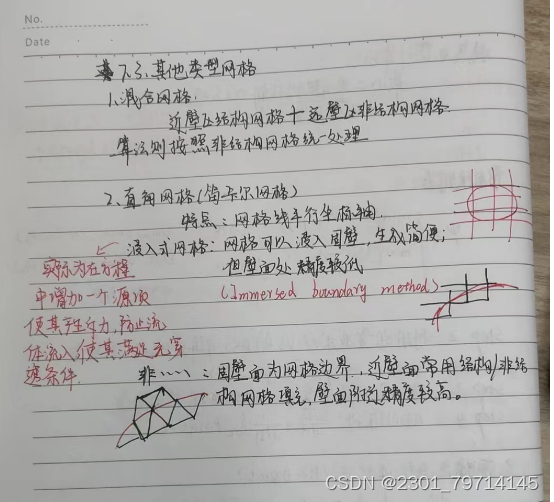

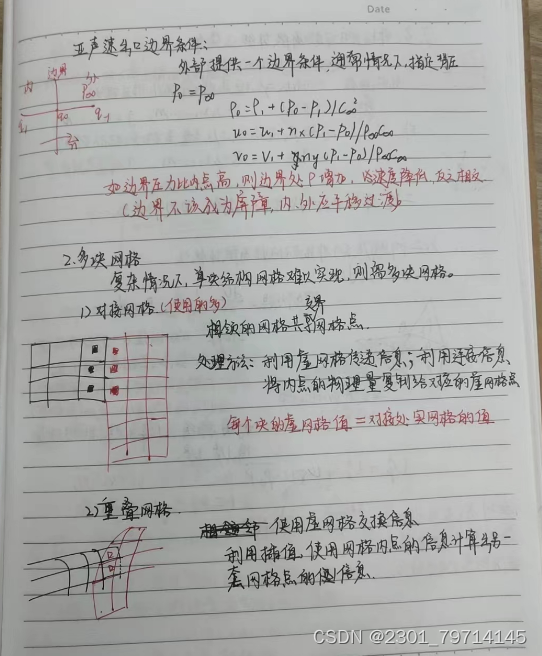

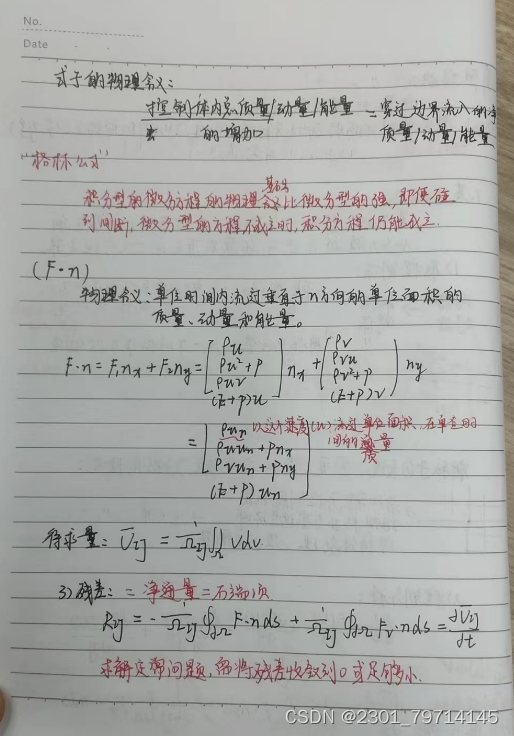

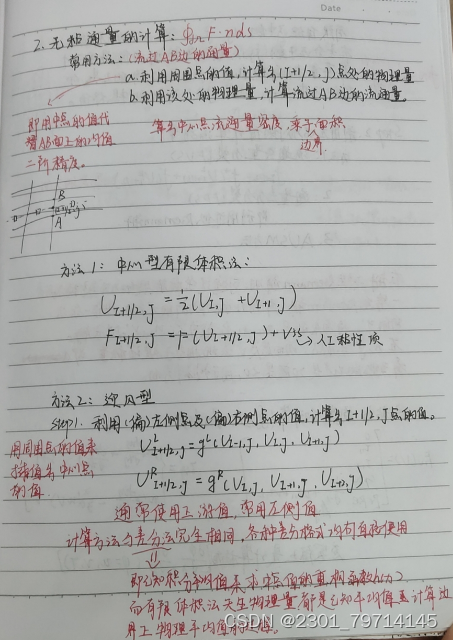

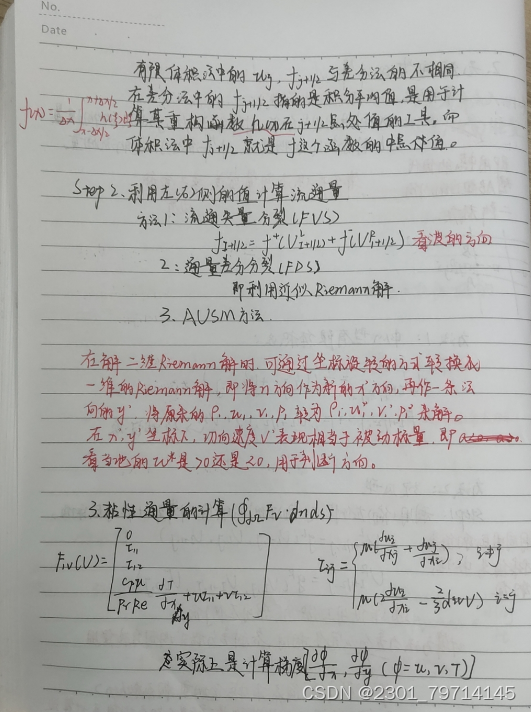

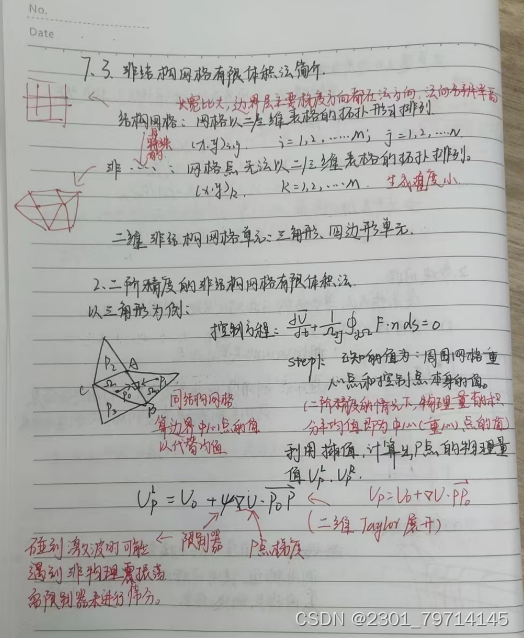

CFD理论部分

总结

由于并未找到处理尾流的fluent案例，所以换了一个蛇形管流量的案例，在结果部分的动画效果中，可以明显看到水在蛇形管中的流速变化，自己进行建模的熟练度也有提高，从一个平面提升到两个平面进行联合绘制，但对于求解器的理解还不够透彻，在以后的学习中会针对性的进行提高。关于CFD基础理论学习，对有限体积法进行了初步的理论学习，明白了在壁面采用结构网格，非壁面才用非结构网格的好处，在下一周会进行后面部分的学习
