三极管驱动电路

2022/10/15

原理图


器件选型

• Q1：根据IO口的驱动电流和后级需要的电流大小确定三极管的放大倍数β，根据后级需要的电流确定三级管的Ic电流，结合三极管工作时的功率和温升等确定最终的选型
• R1：当在三极管的基极处串联一个4.7K电阻时，假设IO口输出电压为5V，可以求得三极管的基极电流大约为1mA，满足IO口输出电流需要小于10mA的需求；假设三极管的放大倍数β为100，Ic电流最大可以达到100mA，能够驱动LED正常发光，因此，R1选择4.7K
• R2：由于单片机在上电的短时间内IO口的电平是不确定的，因此此处需要加一个对地的电阻，保证在上电的短时间内三极管的基极为低，进而防止上电瞬间三极管发生误闪，此电阻起到了下拉作用，因此可以取较大值（对上电瞬间灯是否误闪要求不高时此电阻可以不加）
• C1：由于IO口至三极管基极的导线可能会耦合进一些噪声，因此此处可以加一个电容来滤除噪声（要求不高时此电容可以不加）
• R3：根据三极管导通时的压降、二极管导通时的压降和工作时的电流可以计算出R3的取值，例如此处我们使用到了5V的电源，三极管压降取0.5V，二极管压降取1.8V，二极管工作电流取5mA，(5-0.5-1.8)V/5mA=540Ω，因此此处选择了470Ω电阻
• 前辈大佬们通常将电阻放置高压侧，因此在R3与LED中，R3放到了靠近5V的一侧，具体可参考在发光二极管上接电阻是接在负极还是正极

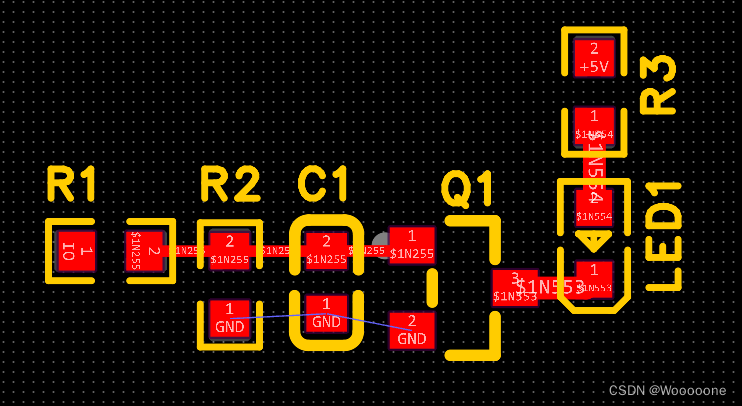

PCB绘制

• 也没什么需要注意的，摆一摆连起来就行，当电流较大时，通常会将LED与R3处的走线布粗一些

BOM

• R1、R2、R3：0603贴片电阻
• C1：0603贴片电容
• Q1：S9013
• LED1：0603贴片红色发光二极管

参考

• 本专栏所有文章均使用 嘉立创EDA 绘制
• LED的多种驱动方式及选择
• 在发光二极管上接电阻是接在负极还是正极
