quartus II 9.1利用3-8译码器实现5人表决器（图示化工具）

设计思路：

5人表决器的工作原理：当有大于或等于3个人投通过（记为1）票则输出结果为通过（记为高电平1），否则为不通过（低电平0）。

本实验由一个3-8译码器（74138）和一些简单逻辑门组合而成。

烧录器件：DE2开发板

一、利用3-8译码器的特性实现电路逻辑

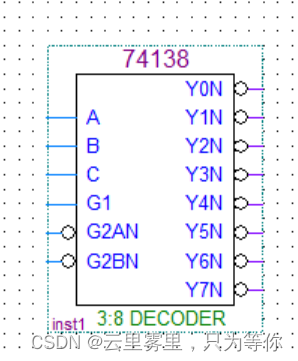

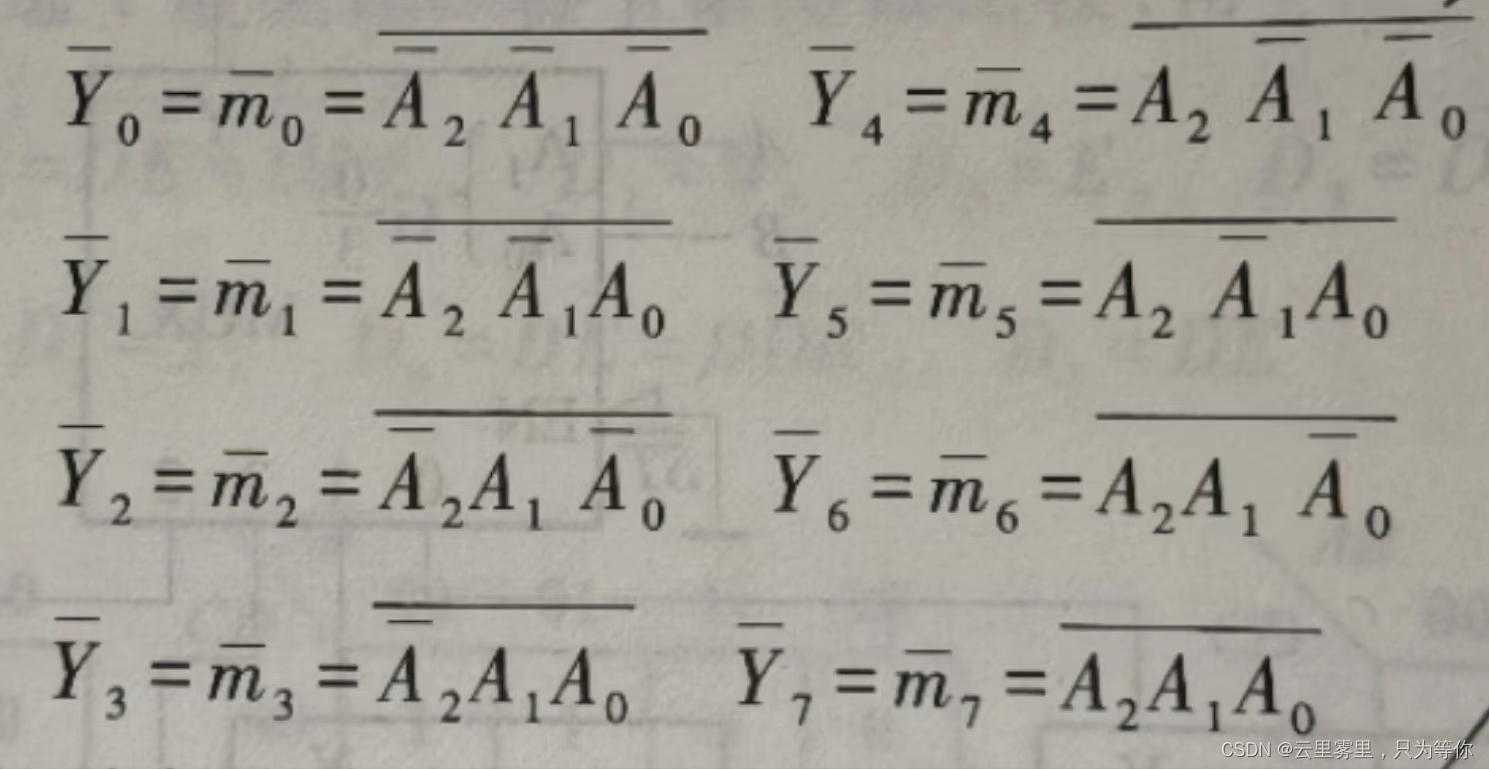

74138为3-8译码器的一种，它的特性是G1接高电平，G2、G3接低电平时才有效，输出结果对应真值表为：

故思路为如果3-8译码器的输入结果取反时，就可以分为0人、1人、2人或3人同意，对于这些情况在进行进一步分析，如果0人同意（对应为m0），这时无论后面两人结果如何，最后的结果都为0，同理3人同意时，无论后面两人结果如何，最后的结果都为1，剩下两种情况复杂一点，需要一些其他逻辑门。（m1、m2、m4）为1人同意情况，这时需要后两位都同意，所以需要将后两位用与门（and2）连起来。（m3、m5、m6）为2人同意情况，这时需要后1位或2位同意，所以需要将后两位用或门（or2）连起来。

二、对思路进行优化

因为3-8译码器的输入结果为（非m0这类），如果每一个都用非门的话太浪费了。可以采取下图：

这样只需要用与非门（nand3）即可

三、电路图实现

四、仿真结果

F为输出结果，后面a1-g1为七段显示器的输出结果。

补充：

引入七段显示器（7447）是为了让烧录结果更清晰。可根据需求取舍。
