设计思路:

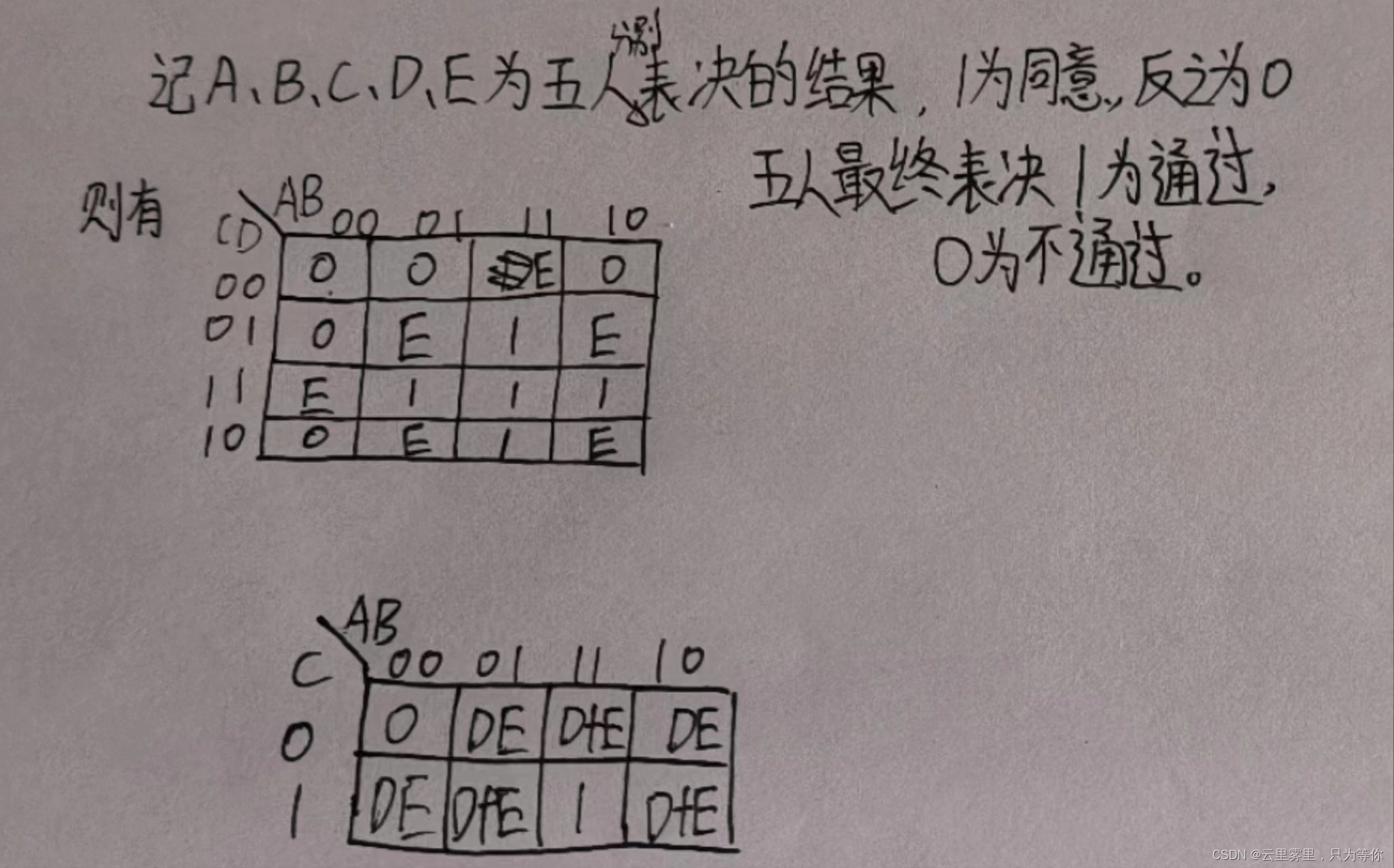

用两个3-8译码器构成4-16译码器(可以当作4人表决的结果),利用卡诺图化简可较为直观的知道电路逻辑。
上半部分的卡诺图对应的是4-16译码器,下面的是用一个3-8译码器实现的逻辑(补充上个文章的)本质是一样的,将输出结果分成0到4个人进行讨论(其中只有2人时需要与第五个人进行判断)

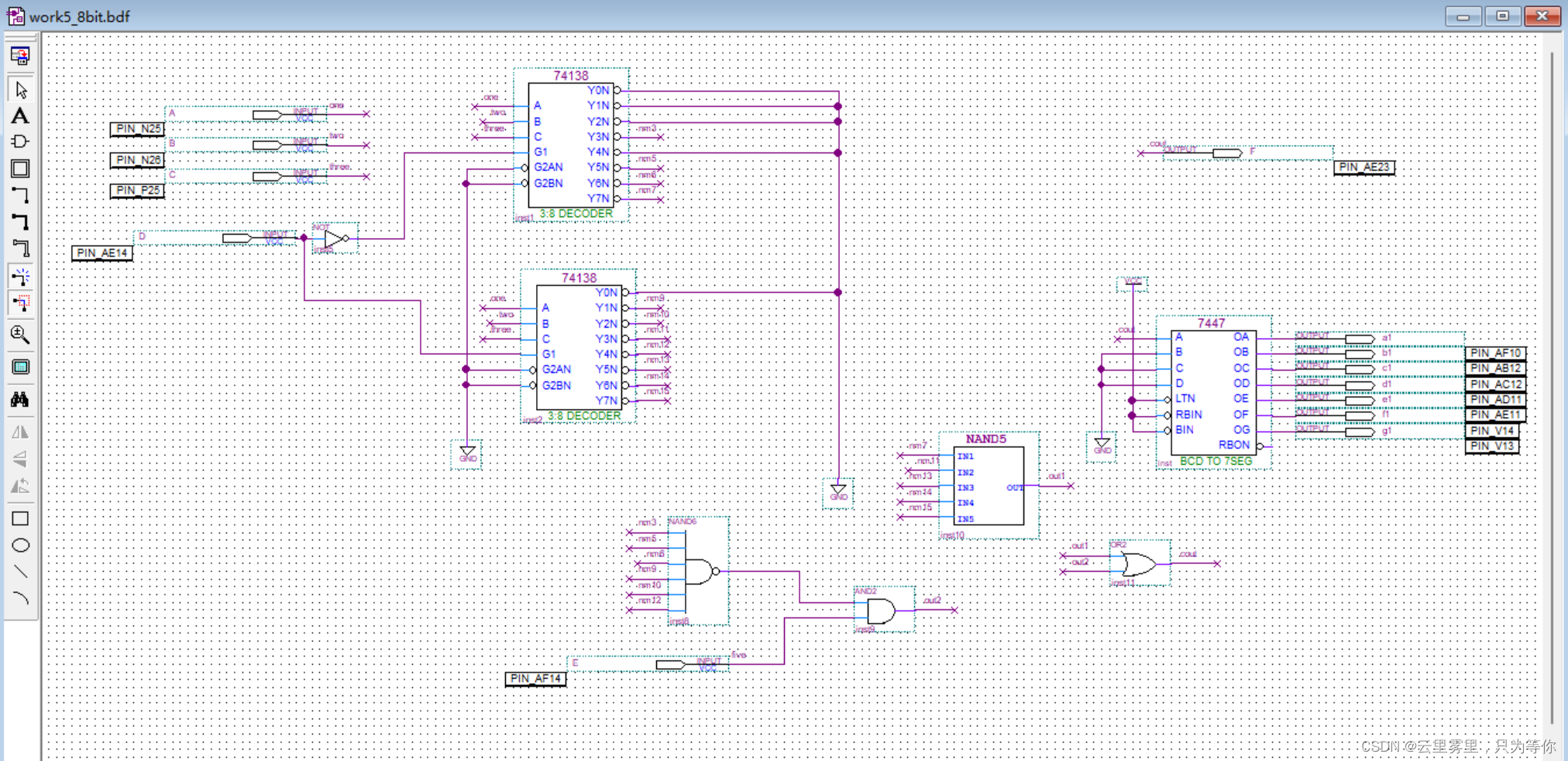

电路设计:
图中将五人的输入分别用A、B、C、D、E表示,F为输出结果,a1到g1是7段译码器7447也可以用7446,这两个没什么太大区别,但是有些开发版可能烧录不了7447(7446)。

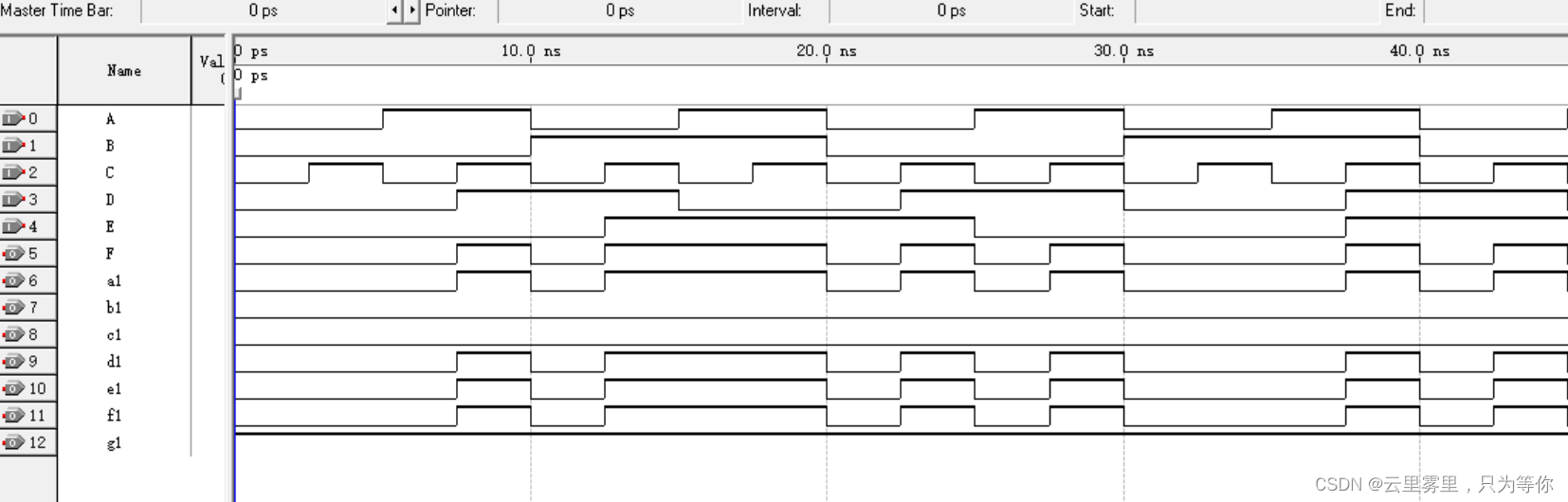

仿真结果:
其中难点就是2个3-8译码器怎么接成4-16译码器的。需要你用结合真值表分析,我就做简单分析,就是将两个3-8译码器的一个使能端“让”出来当作第4个输入,第4个输入为0时让上面的那个3-8译码器工作这时表示的为m0非-m7非,第4个输入为1时让下面的那个3-8译码器工作这时表示的为m8非-m15非。
