从零开始的stm32最小系统板——（2）复位电路

一、复位电路

        首先明白复位是什么意思，在stm32中，复位就是将stm32的硬件和软件恢复到最初的原始状态。

        复位的目的是清除当前的程序运行状态，包括寄存器的值、内存的内容以及外设的配置，从而使控制器能够重新开始执行程序。举个例子来说，你做一个实验，验证GPIO的输出，你点了一个灯，控制着亮3秒就灭，然后启动程序，但是程序启动后你手机电话响了，你去接电话，从而导致你没有看到实验现象，你就可以按一下复位电路从而使程序重新执行一次。

        好的弄清楚了复位是个什么东西了，那么我们如何做到复位呢？stm32的复位方式有很多种，包括：

      外部复位、窗口看门狗计数终止、独立看门狗计数终止、软件复位、低功耗复位。

        这么多种复位是不是很恶心，别怕，对于硬件电路的设计，我们只需要外部复位就OK。

什么是外部复位?

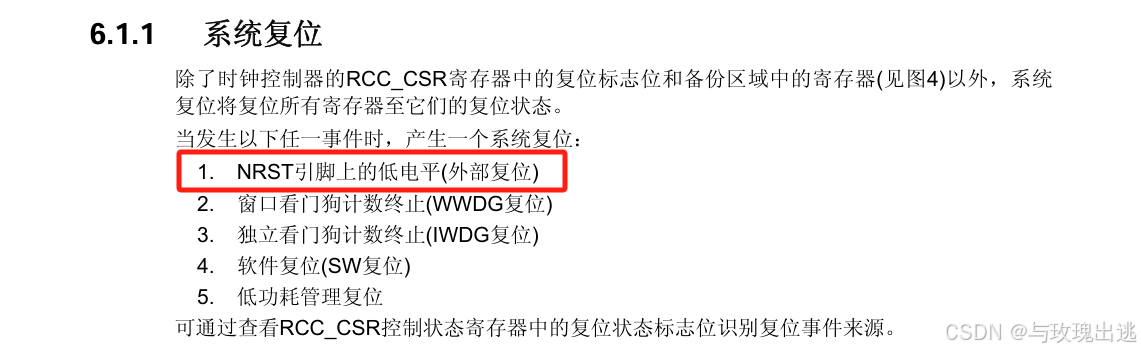

通过翻阅手册我们可以知道，外部复位就是NRST引脚上的低电平，因此我们只需要给NRST引脚置一个低电平，也就是接地被呗。 对于这个低电平，其实还有特殊的要求，就是：要最小20us，这个是手册上说明的。

二、电路设计

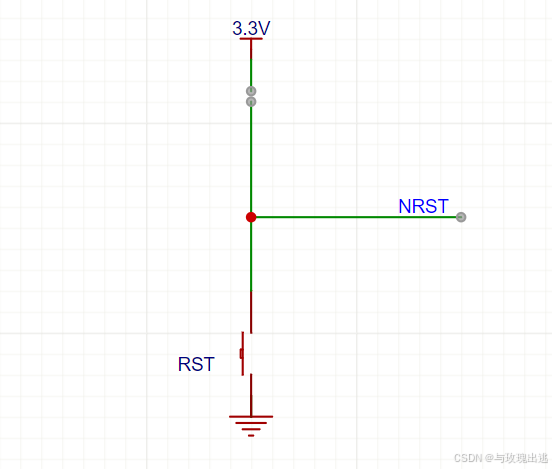

了解了这么多，如何设计一个复位电路呢？不妨这样设计，NRST正常情况下引脚接一个高电平，就是3.3V，同时通过一个按动开关接地，当我们不需要复位时候，引脚始终是高电平，当我们需要复位时候，按动开关，就复位了。这个设计很棒。我们将其画出来：



但是对于这个电路来说，存在一定的漏洞，NRST直接接3.3V，相当于与3.3短路，此时按下按键，可能会造成电源短路的现象。因此我们需要改进。

我们的改进方法是：NRST引脚通过一个10K的上拉电阻接到3.3V，同样按键和一个10uf的电容并联接地，如图：

这么做的好处是：

【1】通过10k的上拉电阻，避免了NRST引脚悬空的时候电平不稳定的状态，同时配合stm32内部的上拉电阻，使得复位更精确。

【2】这里的C1电容很巧妙，首先能够消除按键按下的按键抖动现象，其次可以平滑电源电压，使得NRST引脚电平更稳定。

【3】这个电路可以做到上电自动复位，就是通电瞬间可以自己复位。电容和上拉电阻共同作用，一起构成一个简单的RC延时电路。当电源上电时，电容需要一定的时间来充电，从而使得NRST引脚在上电瞬间被拉低，完成复位操作。或者可以理解为电容充电的时候相当于短路，充满电才短路，刚上电的时候电容短路，引脚被拉低，就复位了。

        由此，我们得到了stm32最小系统的一个复位电路，从而实现按键复位和上电复位的功能。
