正弦稳态分析之相量图法求解电路（二）画最简单的相量图之二

本人B站名：电气电气_
如果你是零基础的话建议看看本人B站账号的一个系列共14个视频，这个系列叫正弦稳态分析基础知识。这个系列的视频讲了学习相量图法求解电路所需的基础知识，一共不超过100分钟。如果有点基础的话，可以看标题挑着陌生的看一下。有问题和建议可以加本人QQ，3283634006，与本人交流联系。

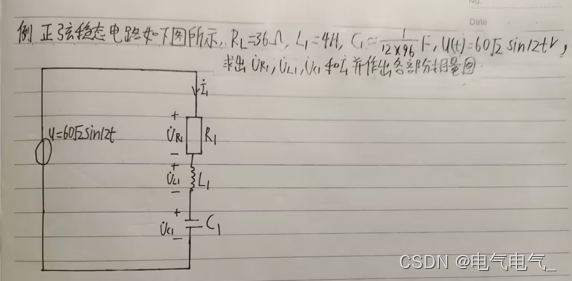

例二


第一步，将题干中的量全部转化为相量的形式。感抗大小等于角频率乘电感大小，容抗等于角频率乘电容大小分之一。电压时域转化为相量，相量大小等于时域幅值除以根号2。角度因为这个电路非常简单（是本人向大家循序渐进说明相量图解题方法而编的题），直接取电压源相量为参考相量，参考相量的相位都是0度。





第二步，在相量的形式下计算能算出的量（电路题的一个求解总思想就是先计算能算出来的量，算出来一个，你就又多掌握了一个条件，掌握的条件越多，你求解出整个电路中所有量的可能性就越大）。具体到这道题，电压源给一个串联电路供电。很自然的想到先把干路电流算出来。用电压相量除以阻抗（阻抗等于电阻加容抗再加感抗）。注：感抗等于感抗大小乘一个虚数j，容抗等于容抗大小乘一个负j。

第三步，干路电流相量已经算出。用干路电流相量分别乘电阻，感抗，容抗就得到各个元件的电压相量了。

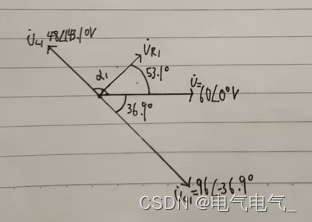

第四步，根据相量画出相量图。先画参考相量。就是相位为0度的相量。它通常画在数轴正的这个位置。在这题中，本人在第一步，将电源电压相量设成相位为0了，所以它是参考相量。在相量图中，逆时针为正方向，顺时针为负方向。因此UR1相量为53.1度，比0度大了53.1度，所以UR1的方向逆时针转53.1度。UL1逆时针转143.1度，UC1相位为负36.9度，所以相对电压相量顺时针转36.9度。电流I1相量和UR1同相，但是因为幅值太小，在图里画示意图不好画所以没画，你知道它的图的方向和UR1同向就行了。




总结和分析：
你仔细观察观察这个相量图，发现点什么没有？
你发现了吗？
UR1相量垂直于UL1和UC1，而UC1和UL1正好相差180度。这是巧合吗？不是。
电阻的电压相量永远和电流相量同相，体现在图上，就是电压和电流相量画出来以后在一条线上，而且方向相同。电容阻电压（方便记忆的口诀，并非本质原因，本质原因是电容的VCR关系），所以电容的电压相量永远滞后于电流相量90度（电容电压相量在电容电流相量的基础上逆时针转90度）。电感阻电流（方便记忆的口诀，并非本质原因，本质原因是电感的VCR关系），所以电感的电流相量永远滞后于电压相量90度（电感电流相量在电容电流相量的基础上逆时针转90度）。在本题中，电阻，电感，电容的电流是同一个电流，所以会出现UR1垂直于UL1和UC1，而UC1和UL1正好相差180度的现象。
