目的与引言
一位观众问我怎么理解稳态,突然觉得这值得一说,所以写了这篇文章,顺带向他解释一下。电路中好几个地方提到稳态,动态电路(暂态电路:时域、复频域分析)提到稳态,正弦电路稳态分析也提到稳态,均匀传输线也提到稳态。平时做题如果没深入想过稳态这件事,单独做这些章节习题的时候,照着一贯来的套路也不影响,但是把它们综合起来,就会产生困惑。比如说,如果你做到正弦激励下的动态电路的题时可能遇到麻烦。
正文
1直流激励动态电路中稳态与暂态。

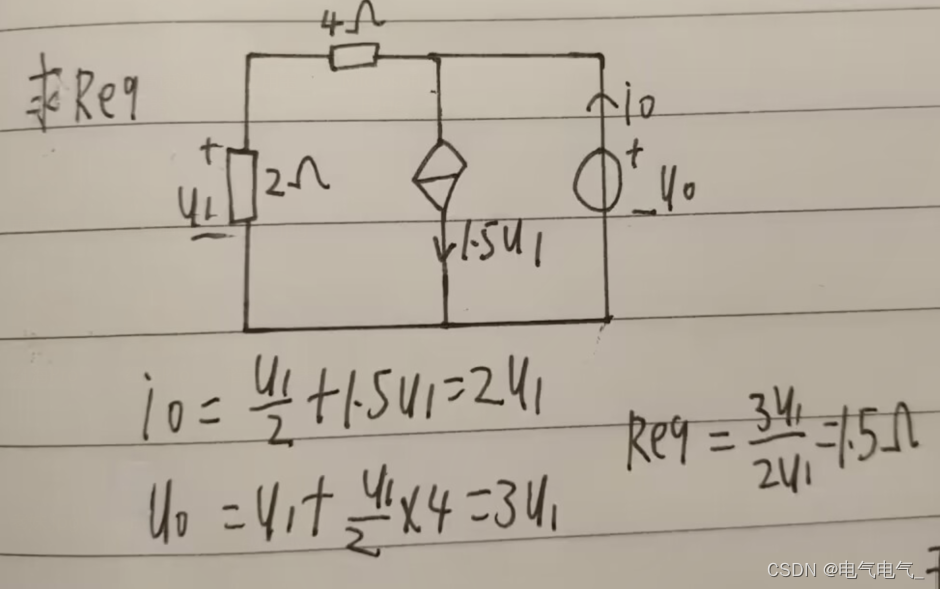

与稳态相对应的是暂态的概念。先放一个例题。
读题,题干“开关动作前电路已处于稳态”处的“稳态”指什么意思?指的是一种理想状态:开关动作前电路中没有衰减,没有过渡状态了,没有变化了的稳定状态。
而电容元件要想在电路中对电压电流起作用,由于电容的特性,电路必须发生变化,而这里的稳态指电路无变化了。电路无变化时,电容就被视为开路。所以我们在求解计算时,把电容看成开路。

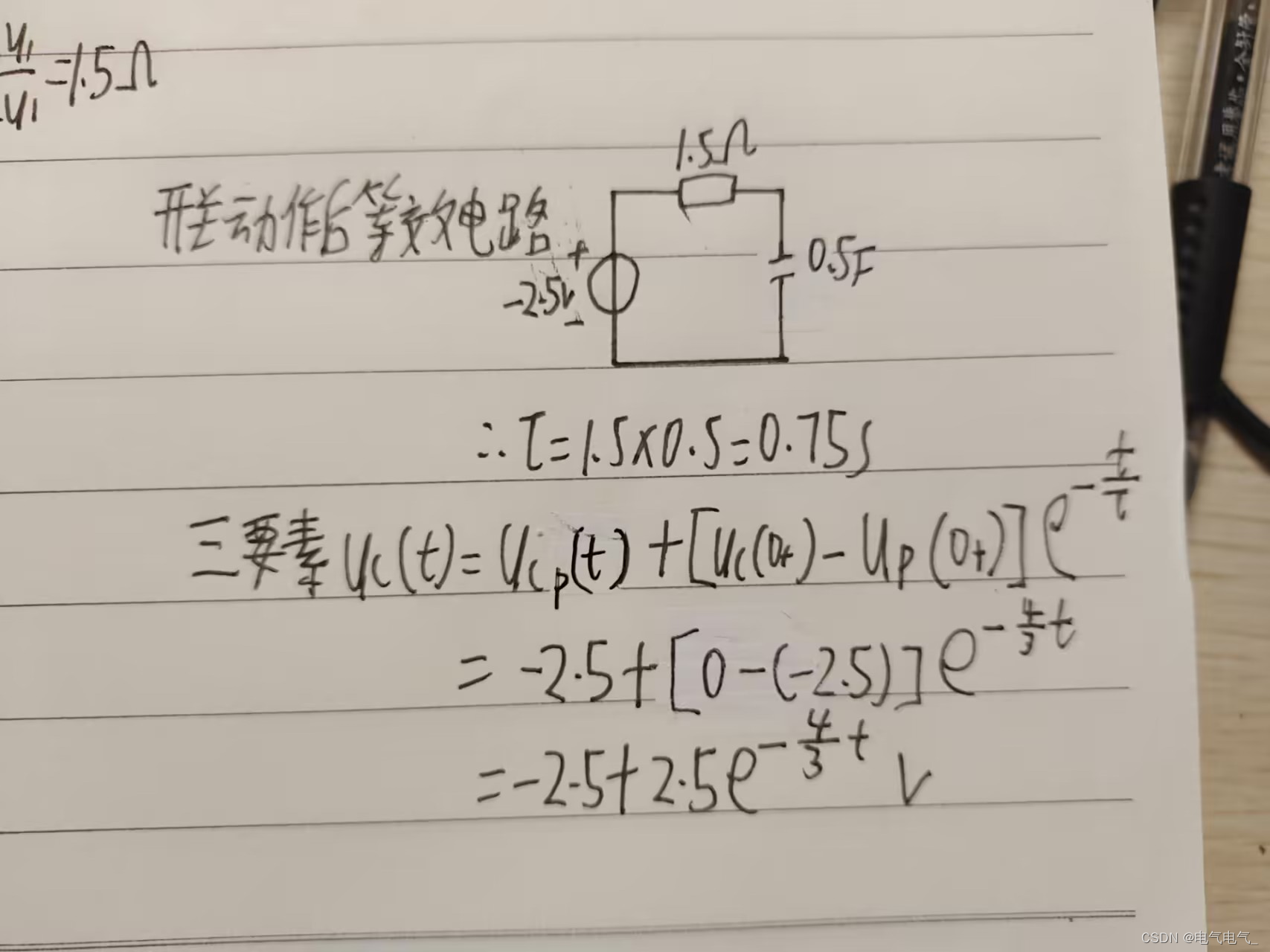

三要素公式中的是开关动作后的稳态,这里的稳态也是指理想的,完全无变化了的情况,不过是开关动作后的。
是指暂态过程(过渡过程),可以看到它在不断衰减,时间一长对电路状态几乎没影响了。
是由开关动作前的电路结构与电源(状态一)决定的,
是由开关动作后的电路结构与电源(状态二)决定的,
做题大多数情况下这二者是不相同的。
在无电容电感的直流电路中任何响应都随着激励立刻变化,动态电路却不是。由于电容的记忆特性,电路由状态一过渡到状态二,是有个过渡(暂态)过程的。为什么他会衰减呢?因为状态一已经是过去时了,状态二才是现在时。举个可能不恰当得例子。单位里退休的前辈对后辈依旧有影响,但是肯定不及还没退休的前辈,并且他的影响随着时间的流逝越来越衰退。
2纯正弦稳态分析中稳态的概念
正弦稳态电路中的稳态指理想的以稳定的正弦规律变化的状态,直流激励动态电路中的稳态是指理想的不变化的状态。
3正弦激励下的暂态电路的稳态响应
放一个例题。
这就是正弦激励下的动态电路时域分析,其中这里的就是这个题全响应的稳态响应。
就是暂态过程,暂态响应。
总结:
1、动态电路衰减的原因是电容元件为记忆元件,两种状态切换时,会有过渡过程,体现在式子上就是带指数衰减的那部分。
2、正弦稳态电路中的稳态是指按稳定的正弦规律变化的状态。
3、动态电路的稳态指无衰减的稳定状态,在仅含直流激励时,就是指理想的电路不变化的状态。动态电路的稳态响应指全响应中去掉指数衰减之后剩的那部分。
B站名:电气电气_
