正弦稳态分析之相量图法求解电路（一）画最简单的相量图之一

本人B站名：电气电气_

如果你是零基础的话建议看看本人B站账号的一个系列共14个视频，这个系列叫正弦稳态分析基础知识。这个系列的视频讲了学习相量图法求解电路所需的基础知识，一共不超过100分钟。如果有点基础的话，可以看标题挑着陌生的看一下。有问题和建议可以加本人QQ，3283634006，与本人交流联系。

一：先教大家根据已知的电压电流相量画相量图。

二：再教大家根据不多的条件，边分析边画相量图。。

三：最终目标根据条件边分析边画相量图，边画相量图边分析。然后灵活自如地掌握正弦稳态分析的相量图法求解电路。

先从最最最简单的例子开始。

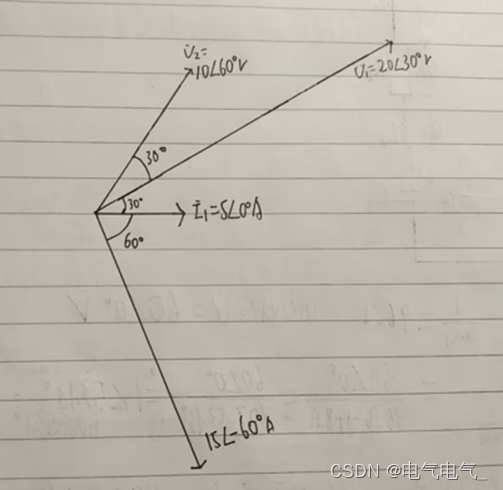

I1相位为0度，那么参考相量就是它，相量图中顺时针为负方向，逆时针为正方向。比参考相量大多少度就逆时针转多少度。比参考相量小多少度就顺时针转多少度。在此题中，长度严格按比例画的。以后做题时，长度角度有时可以画的不那么准确，但是一定不要失准。什么叫失准，就是60度画的像90度，或者明明I1滞后U1，在你图上显示的I1超前U1。失准了的话，你后面分析起来会极容易错。你要拿不准的话，还是准确作图吧。
