矩阵键盘

文章目录

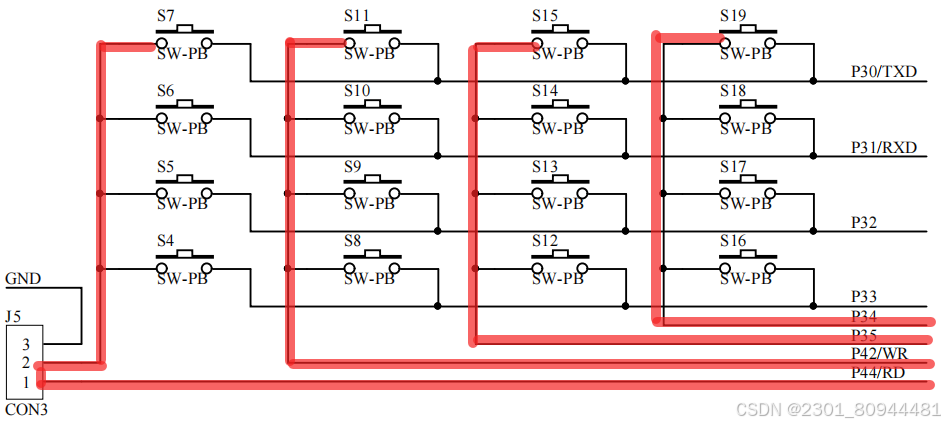

一、原理图分析

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/a7b06deaed234b5f8af4e35a7fc6afe5.png
红色为列，4x4=16个按键，4+4=8个IO口，4条I/O行线，4条I/O列线。

二、矩阵键盘扫描方式

矩阵键盘扫描的方式有两种： 1.行列扫描；2.逐行/逐列扫描

1.逐行/逐列扫描

寻找哪一按键按下
令第i行为低电平，其余行为高电平，逐个去看第i行的每一列是否出现0

#include <STC15F2K60S2.H>
unsigned char code SMG_duanma[18]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,0xbf,0x7f};//有小数点
void HC138(unsigned int n)
{
	switch(n)
	{
		case 4:
			P2=P2&0x1f|0x80;//LED
			break;
		case 5:
			P2=P2&0x1f|0xa0;//蜂鸣器和继电器
			break;
		case 6:
			P2=P2&0x1f|0xc0;//数码管位置
			break;
		case 7:
			P2=P2&0x1f|0xe0;//数码管数字
			break;
	}
}
void Delay(unsigned int x)
{
	while(x--);
}
void SMG(unsigned char value)
{
	HC138(6);//打开数码管位置对应的573
	P0=0x01;
	HC138(7);//打开数码管数字对应的573
	P0=value;
}
void JuZhen()
{
	P30=0;
	P31=P32=P33=1;//令第i行为低电平，其余行为高电平，逐个去看第i行的每一列是否出现0
	P44=P42=P35=P34=1;
	if(P44==0)
	{
		Delay(100);
		if(P44==0)
		{
			SMG(SMG_duanma[0]);
			while(P44==0);

		}
	}
	else if(P42==0)
	{
		Delay(100);
		if(P42==0)
		{
			SMG(SMG_duanma[1]);
			while(P42==0);

		}
	}
	else if(P35==0)
	{
		Delay(100);
		if(P35==0)
		{
			SMG(SMG_duanma[2]);
			while(P35==0);

		}
	}
	else if(P34==0)
	{
		Delay(100);
		if(P34==0)
		{
			SMG(SMG_duanma[3]);
			while(P34==0);

		}
	}
	else
	{
		P31=0;
		P30=P32=P33=1;//令第i行为低电平，其余行为高电平，逐个去看第i行的每一列是否出现0
		P44=P42=P35=P34=1;
		if(P44==0)
		{
			Delay(100);
			if(P44==0)
			{
				SMG(SMG_duanma[4]);
				while(P44==0);

			}
		}
		else if(P42==0)
		{
			Delay(100);
			if(P42==0)
			{
				SMG(SMG_duanma[5]);
				while(P42==0);

			}
		}
		else if(P35==0)
		{
			Delay(100);
			if(P35==0)
			{
				SMG(SMG_duanma[6]);
				while(P35==0);

			}
		}
		else if(P34==0)
		{
			Delay(100);
			if(P34==0)
			{
				SMG(SMG_duanma[7]);
				while(P34==0);

			}
		}
		else
		{
			P32=0;
			P30=P31=P33=1;//令第i行为低电平，其余行为高电平，逐个去看第i行的每一列是否出现0
			P44=P42=P35=P34=1;
			if(P44==0)
			{
				Delay(100);
				if(P44==0)
				{
					SMG(SMG_duanma[8]);
					while(P44==0);

				}
			}
			else if(P42==0)
			{
				Delay(100);
				if(P42==0)
				{
					SMG(SMG_duanma[9]);
					while(P42==0);

				}
			}
			else if(P35==0)
			{
				Delay(100);
				if(P35==0)
				{
					SMG(SMG_duanma[10]);
					while(P35==0);

				}
			}
			else if(P34==0)
			{
				Delay(100);
				if(P34==0)
				{
					SMG(SMG_duanma[11]);
					while(P34==0);

				}
			}
			else
			{
				P33=0;
				P30=P32=P31=1;//令第i行为低电平，其余行为高电平，逐个去看第i行的每一列是否出现0
				P44=P42=P35=P34=1;
				if(P44==0)
				{
						Delay(100);
						if(P44==0)
						{
							SMG(SMG_duanma[12]);
							while(P44==0);

						}
				}
				else if(P42==0)
				{
					Delay(100);
					if(P42==0)
					{
						SMG(SMG_duanma[13]);
						while(P42==0);

					}
				}
				else if(P35==0)
				{
					Delay(100);
					if(P35==0)
					{
						SMG(SMG_duanma[14]);
						while(P35==0);

					}
				}
				else if(P34==0)
				{
					Delay(100);
					if(P34==0)
					{
						SMG(SMG_duanma[15]);
						while(P34==0);

					}
				}
			}
		}
	}
}
void main()
{
	while(1)
	{
		JuZhen();
	}
}

2、更简便的写法

#include <STC15F2K60S2.H>
unsigned char code SMG_duanma[18]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,0xbf,0x7f};//有小数点
void HC138(unsigned int n)
{
	switch(n)
	{
		case 4:
			P2=P2&0x1f|0x80;//LED
			break;
		case 5:
			P2=P2&0x1f|0xa0;//蜂鸣器和继电器
			break;
		case 6:
			P2=P2&0x1f|0xc0;//数码管位置
			break;
		case 7:
			P2=P2&0x1f|0xe0;//数码管数字
			break;
	}
}
/*声明变量*/
unsigned char Key_Val,Key_Down,Key_Up,Key_Old;
/*读取按键*/
unsigned char Key_Read()
{
	unsigned char temp=0;
	P30=0;P31=P32=P33=1;//令第1行为低电平，其余行为高电平，逐个去看第1行的每一列是否出现0
	if(P44==0)temp=1;
	if(P42==0)temp=2;
	if(P35==0)temp=3;
	if(P34==0)temp=4;
	P31=0;P30=P32=P33=1;//令第2行为低电平，其余行为高电平，逐个去看第2行的每一列是否出现0
	if(P44==0)temp=5;
	if(P42==0)temp=6;
	if(P35==0)temp=7;
	if(P34==0)temp=8;
	P32=0;P31=P30=P33=1;//令第3行为低电平，其余行为高电平，逐个去看第3行的每一列是否出现0
	if(P44==0)temp=9;
	if(P42==0)temp=10;
	if(P35==0)temp=11;
	if(P34==0)temp=12;
	P33=0;P31=P32=P30=1;//令第4行为低电平，其余行为高电平，逐个去看第4行的每一列是否出现0
	if(P44==0)temp=13;
	if(P42==0)temp=14;
	if(P35==0)temp=15;
	if(P34==0)temp=16;
	return temp;
}
void SMG(unsigned char value)
{
	HC138(6);//打开数码管位置对应的573
	P0=0x01;
	HC138(7);//打开数码管数字对应的573
	P0=value;
}
void M()
{
	if(Key_Down==1)SMG(SMG_duanma[0]);
	if(Key_Down==2)SMG(SMG_duanma[1]);
	if(Key_Down==3)SMG(SMG_duanma[2]);
	if(Key_Down==4)SMG(SMG_duanma[3]);
	if(Key_Down==5)SMG(SMG_duanma[4]);
	if(Key_Down==6)SMG(SMG_duanma[5]);
	if(Key_Down==7)SMG(SMG_duanma[6]);
	if(Key_Down==8)SMG(SMG_duanma[7]);
	if(Key_Down==9)SMG(SMG_duanma[8]);
	if(Key_Down==10)SMG(SMG_duanma[9]);
	if(Key_Down==11)SMG(SMG_duanma[10]);
	if(Key_Down==12)SMG(SMG_duanma[11]);
	if(Key_Down==13)SMG(SMG_duanma[12]);
	if(Key_Down==14)SMG(SMG_duanma[13]);
	if(Key_Down==15)SMG(SMG_duanma[14]);
	if(Key_Down==16)SMG(SMG_duanma[15]);

}
void main()
{
	HC138(4);
	while(1)
	{
		Key_Val=Key_Read();
		Key_Down=Key_Val&(Key_Val^Key_Old);
		Key_Up=~Key_Val&(Key_Val^Key_Old);
		Key_Old=Key_Val;
		M();
	}
}
